本文介绍基于PaddleDetection的PPYOLO tiny模型开发项目，可检测人眼和嘴的张闭以判断疲劳状态，适用于课堂学生打瞌睡提醒、驾驶员疲劳驾驶预警等场景。项目详述了PPYOLO tiny的优化策略、精度速度优势，还介绍了数据处理、模型训练、导出及部署等实施步骤。

老规矩，先上 视频

背景介绍

背景一（老师的福音）

  讲台上老师认真上课，口若悬河；讲台下同学频频点头，双目具闭！

  45分钟是很紧张的，老师在这个时间段内需要把计划的教学任务完成，而如果学生无法积极配合、认真听讲，还在“闭目养神”、留着口水，老师还需要在课堂上叫醒那些“已经睡着了的人”，其实课堂效率就大大降低了。

  而如果此时能够通过室内摄像头捕捉学生面部表情及动作，以此来识别学生是否在打瞌睡，并向同学及老师积极反馈，或许能够大大提高课堂效率，也方便老师及时了解学生课堂情况。

背景二（交通出行）

  一个人开车是一件很累的事，尤其是开长途，到了行车后期，人会非常疲惫，会出现“闭目”、“打哈欠”等动作。而此时，由于人的反应能力受阻，很容易发生交通事故。
  此时若有一个检测设备，监测驾驶员的面部表情，在其疲惫时及时提醒驾驶员注意休息，能够有效避免因疲劳驾驶而导致的车祸发生。

  而“眼睛”的睁闭和“嘴”的张闭是检测人是否疲劳的一种合理方案。

技术方案

  本项目基于PaddleDetection目标检测开发套件，选取1.3M超轻量PPYOLO tiny进行项目开发，并部署于windows端。

PPYOLO tiny是什么？

  在当前移动互联网、物联网、车联网等行业迅猛发展的背景下，边缘设备上直接部署目标检测的需求越来越旺盛。生产线上往往需要在极低硬件成本的硬件例如树莓派、FPGA、K210 等芯片上部署目标检测算法。而我们常用的手机 App，也很难直接在终端采用超过 6M 的深度学习算法。如何在尽量不损失精度的前提下，获得体积更小、运算速度更快的算法呢？得益于 PaddleSlim 飞桨模型压缩工具的能力，体积仅为 1.3M 的 PP-YOLO Tiny 诞生了！!

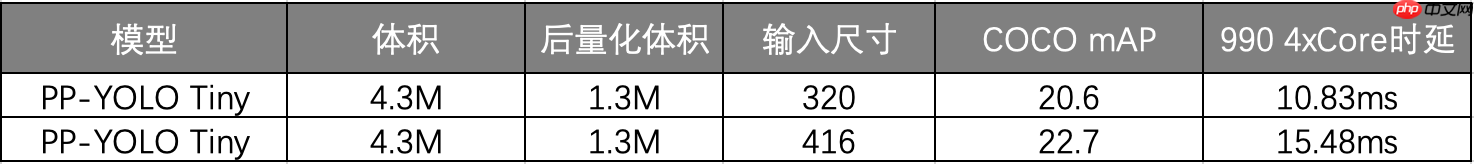

精度速度数据

  那 PP-YOLO Tiny 具体采用了哪些优化策略呢？

  首先，PP-YOLO Tiny 沿用了 PP-YOLO 系列模型的 spp，iou loss, drop block, mixup, sync bn 等优化方法，并进一步采用了近 10 种针对移动端的优化策略：

  1、更适用于移动端的骨干网络：

    骨干网络可以说是一个模型的核心组成部分，对网络的性能、体积影响巨大。PP-YOLO Tiny 采用了移动端高性价比骨干网络 MobileNetV3。

  2、更适用移动端的检测头（head）：

    除了骨干网络，PP-YOLO Tiny 的检测头（head）部分采用了更适用于移动端的深度可分离卷积（Depthwise Separable Convolution），相比常规的卷积操作，有更少的参数量和运算成本, 更适用于移动端的内存空间和算力。

  3、去除对模型体积、速度有显著影响的优化策略：

    在 PP-YOLO 中，采用了近 10 种优化策略，但并不是每一种都适用于移动端轻量化网络，比如 iou aware 和 matrix nms 等。这类 Trick 在服务器端容易计算，但在移动端会引入很多额外的时延，对移动端来说性价比不高，因此去掉反而更适当。

  4、使用更小的输入尺寸

    为了在移动端有更好的性能，PP-YOLO Tiny 采用 320 和 416 这两种更小的输入图像尺寸。并在 PaddleDetection2.0 中提供 tools/anchor_cluster.py 脚本，使用户可以一键式的获得与目标数据集匹配的 Anchor。例如，在 COCO 数据集上，我们使用 320*320 尺度重新聚类了 anchor，并对应的在训练过程中把每 batch 图⽚的缩放范围调整到 192-512 来适配⼩尺⼨输⼊图片的训练，得到更高性能。

  5、召回率优化

    在使⽤⼩尺寸输入图片时，对应的目标尺寸也会被缩⼩，漏检的概率会变大，对应的我们采用了如下两种方法来提升目标的召回率：

    a.原真实框的注册方法是注册到网格⾥最匹配的 anchor 上，优化后还会同时注册到所有与该真实框的 IoU 不小于 0.25 的 anchor 上，提⾼了真实框注册的正例。

    b.原来所有与真实框 IoU 小于 0.7 的 anchor 会被当错负例，优化后将该阈值减小到 0.5，降低了负例比例。

    通过以上增加正例、减少负例的方法，弥补了在小尺寸上的正负例倾斜问题，提高了召回率。

  6、更大的 batch size

    往往更大的 Batch Size 可以使训练更加稳定，获取更优的结果。在 PP-YOLO Tiny 的训练中，单卡 batch size 由 24 提升到了 32，8 卡总 batch size=8*32=256，最终得到在 COCO 数据集上体积 4.3M，精度与预测速度都较为理想的模型。

  7、量化后压缩

    最后，结合 Paddle Inference 和 Paddle Lite 预测库支持的后量化策略，即在将权重保存成量化后的 int8 数据。这样的操作，是模型体积直接压缩到了 1.3M，而预测时使用 Paddle Lite 加载权重，会将 int8 数据还原回 float32 权重，所以对精度和预测速度⼏乎没有任何影响。

  通过以上一系列优化，我们就得到了 1.3M 超超超轻量的 PP-YOLO tiny 模型，而算法可以通过 Paddle Lite 直接部署在麒麟 990 等轻量化芯片上，预测效果也非常理想。

实地操作

# 先将PaddleDetection从gitee上download下来!git clone https://gitee.com/paddlepaddle/PaddleDetection.git

数据处理

# 数据集解压!unzip -oq /home/aistudio/data/data85880/fdd-dataset.zip

# 这里修改原数据集中标注文件里元素中的内容!mkdir dataset/Annotations1import xml.dom.minidomimport ospath = r'dataset/Annotations'  # xml文件存放路径sv_path = r'dataset/Annotations1'  # 修改后的xml文件存放路径files = os.listdir(path)cnt = 1for xmlFile in files:    dom = xml.dom.minidom.parse(os.path.join(path, xmlFile))  # 打开xml文件，送到dom解析    root = dom.documentElement  # 得到文档元素对象    item = root.getElementsByTagName('path')  # 获取path这一node名字及相关属性值    for i in item:        i.firstChild.data = 'dataset/JPEGImages/' + str(cnt).zfill(6) + '.jpg'  # xml文件对应的图片路径    with open(os.path.join(sv_path, xmlFile), 'w') as fh:        dom.writexml(fh)    cnt += 1

# 然后对数据集进行标准化格式操作%cd dataset/!rm -ir Annotations!mv Annotations1 Annotations%cd ..

rm: descend into directory 'dataset/Annotations'? ^Cmv: cannot stat 'dataset/Annotations1': No such file or directory

  由于原数据集中存在图片数据与标注数据不匹配的问题，故需要将不匹配的这部分数据删除。

import os,shutiljpeg = 'dataset/JPEGImages'jpeg_list = os.listdir(jpeg)anno = 'dataset/Annotations'anno_list = os.listdir(anno)for pic in jpeg_list:    name = pic.split('.')[0]    anno_name = name + '.xml'    print(anno_name)    if anno_name not in anno_list:        os.remove(os.path.join(jpeg,pic))

这里我们通过paddlex中的数据集划分工具帮助我们进行数据集划分。

!pip install paddlex!pip install paddle2onnx

我们设置了训练集、验证集、测试集比例为8：1：1，训练集共2332个samples,验证集和测试集均为291个samples。

!paddlex --split_dataset --format VOC --dataset_dir dataset --val_value 0.1 --test_value 0.1

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/setuptools/depends.py:2: DeprecationWarning: the imp module is deprecated in favour of importlib; see the module's documentation for alternative uses  import impDataset Split Done.Train samples: 2332Eval samples: 291Test samples: 291Split files saved in dataset

PaddleDetection中提供了VOC数据集转COCO数据集的脚本，但提供的脚本存在一些bug,本人在PaddleDetection的Github issue中找到了一个修复后的脚本：x2coco.py。  这里我们将前面修改完毕的VOC格式的数据集转化为符合PaddleDetection PPYOLO tiny的COCO数据集格式。

!python x2coco.py --dataset_type voc --voc_anno_dir /home/aistudio/dataset/Annotations/ --voc_anno_list /home/aistudio/dataset/ImageSets/Main/train.txt --voc_label_list /home/aistudio/dataset/labels.txt --voc_out_name voc_test.json!python x2coco.py --dataset_type voc --voc_anno_dir /home/aistudio/dataset/Annotations/ --voc_anno_list /home/aistudio/dataset/ImageSets/Main/val.txt --voc_label_list /home/aistudio/dataset/labels.txt --voc_out_name voc_val.json!python x2coco.py --dataset_type voc --voc_anno_dir /home/aistudio/dataset/Annotations/ --voc_anno_list /home/aistudio/dataset/ImageSets/Main/test.txt --voc_label_list /home/aistudio/dataset/labels.txt --voc_out_name voc_train.json!mv voc_train.json dataset/!mv voc_test.json dataset/!mv voc_val.json dataset/

Start converting !100%|████████████████████████████████████| 1631/1631 [00:00<00:00, 12327.36it/s]Start converting !100%|██████████████████████████████████████| 583/583 [00:00<00:00, 12504.37it/s]Start converting !100%|████████████████████████████████████| 1283/1283 [00:00<00:00, 12609.82it/s]

修改配置文件（./PaddleDetection/configs/ppyolo/ppyolo_tiny_650e_coco.yml）

在yolo系列模型中，可以运行tools/anchor_cluster.py来得到适用于你的数据集Anchor，使用方法如下：

%cd PaddleDetection!pip install -r requirements.txt!python tools/anchor_cluster.py -c configs/ppyolo/ppyolo_tiny_650e_coco.yml -n 9 -s 608 -m v2 -i 1000%cd ..

为了适配在自定义数据集上训练，需要对参数配置做一些修改：

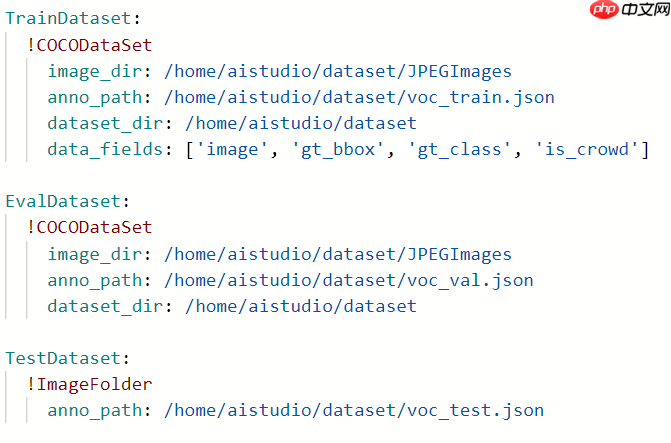

数据路径配置: 在yaml配置文件中，依据数据准备中准备好的路径，配置TrainReader、EvalReader和TestReader的路径。

其余参数具体可参照PaddleDetection,这里不作过多介绍。

然后执行训练脚本即可。

%cd PaddleDetection/!python -u tools/train.py -c configs/ppyolo/ppyolo_tiny_650e_coco.yml \              -o pretrain_weights=https://paddledet.bj.bcebos.com/models/pretrained/MobileNetV3_large_x0_5_pretrained.pdparams \              --eval

数据导出

  训练完后我们将训练过程中保存的模型导出为inference格式模型，其原因在于：PaddlePaddle框架保存的权重文件分为两种：支持前向推理和反向梯度的训练模型 和 只支持前向推理的推理模型。二者的区别是推理模型针对推理速度和显存做了优化，裁剪了一些只在训练过程中才需要的tensor，降低显存占用，并进行了一些类似层融合，kernel选择的速度优化。而导出的inference格式模型包括__model__、__params__和model.yml三个文件，分别表示模型的网络结构、模型权重和模型的配置文件（包括数据预处理参数等）。

# 导出模型，默认存储于output/ppyolo目录%cd PaddleDetection/!python tools/export_model.py -c configs/ppyolo/ppyolo_tiny_650e_coco.yml -o weights=/home/aistudio/model

/home/aistudio/PaddleDetection/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/setuptools/depends.py:2: DeprecationWarning: the imp module is deprecated in favour of importlib; see the module's documentation for alternative uses  import imp/home/aistudio/PaddleDetection/ppdet/modeling/ops.py:529: DeprecationWarning: invalid escape sequence \_  """/home/aistudio/PaddleDetection/ppdet/modeling/ops.py:1362: DeprecationWarning: invalid escape sequence \l  """[05/30 20:56:56] ppdet.utils.check ERROR: Config use_gpu cannot be set as true while you are using paddlepaddle cpu version ! Please try: 1. Install paddlepaddle-gpu to run model on GPU 2. Set use_gpu as false in config file to run model on CPU

同样的，PaddleDetection也提供了基于Python的预测脚本供开发者使用。 参数说明如下:

!python deploy/python/infer.py --model_dir=/path/to/models --image_file=/path/to/image --use_gpu=(False/True)

当然，在本项目中也提供了PaddleX 训练及导出方式，可供读者朋友尝试不同的飞桨套件。

# 环境变量配置，用于控制是否使用GPU# 说明文档：https://paddlex.readthedocs.io/zh_CN/develop/appendix/parameters.html#gpuimport osos.environ['CUDA_VISIBLE_DEVICES'] = '0'from paddlex.det import transformsimport paddlex as pdx# 定义训练和验证时的transforms# API说明 https://paddlex.readthedocs.io/zh_CN/develop/apis/transforms/det_transforms.htmltrain_transforms = transforms.Compose([    transforms.MixupImage(mixup_epoch=250), transforms.RandomDistort(),    transforms.RandomExpand(), transforms.RandomCrop(), transforms.Resize(        target_size=608, interp='RANDOM'), transforms.RandomHorizontalFlip(),    transforms.Normalize()])eval_transforms = transforms.Compose([    transforms.Resize(        target_size=608, interp='CUBIC'), transforms.Normalize()])# 定义训练和验证所用的数据集# API说明：https://paddlex.readthedocs.io/zh_CN/develop/apis/datasets.html#paddlex-datasets-vocdetectiontrain_dataset = pdx.datasets.VOCDetection(    data_dir='dataset',    file_list='dataset/train_list.txt',    label_list='dataset/labels.txt',    transforms=train_transforms,    shuffle=True)eval_dataset = pdx.datasets.VOCDetection(    data_dir='dataset',    file_list='dataset/val_list.txt',    label_list='dataset/labels.txt',    transforms=eval_transforms)# 初始化模型，并进行训练# 可使用VisualDL查看训练指标，参考https://paddlex.readthedocs.io/zh_CN/develop/train/visualdl.htmlnum_classes = len(train_dataset.labels)# API说明: https://paddlex.readthedocs.io/zh_CN/develop/apis/models/detection.html#paddlex-det-ppyolomodel = pdx.det.PPYOLO(num_classes=num_classes)# API说明: https://paddlex.readthedocs.io/zh_CN/develop/apis/models/detection.html#train# 各参数介绍与调整说明：https://paddlex.readthedocs.io/zh_CN/develop/appendix/parameters.htmlmodel.train(    num_epochs=270,    train_dataset=train_dataset,    train_batch_size=8,    eval_dataset=eval_dataset,    learning_rate=0.000125,    lr_decay_epochs=[210, 240],    save_dir='output/ppyolo',    save_interval_epochs=1,    use_vdl=True)

!paddlex --export_inference --model_dir=output/ppyolo/best_model --save_dir=./inference_model
