Intel 18A工艺开放代工，x86架构兼容ARM芯片制造

8月15日最新消息，英特尔此前提出的"四年五代制程工艺"路线图正迎来关键节点，今年将实现18A工艺的量产。这一曾被业界称为1.8纳米的技术节点，不仅将用于自家产品，更将成为英特尔开拓芯片代工市场的重要筹码。

作为x86架构的奠基者，英特尔处理器的核心竞争力何在？答案无疑是其自主掌控的先进制造工艺。与AMD等竞争对手采用代工模式的策略不同，**英特尔专为自身需求定制的芯片工艺经过深度优化，在性能表现上更具优势，但相应也面临着更高的制造成本。**

近年来英特尔重新发力晶圆代工业务，虽然14纳米、10纳米乃至Intel 4/3工艺在代工领域表现平平，但公司正寄希望于18A工艺开辟新局面。日前在其晶圆厂开放活动中，首度展示了基于18A工艺打造的ARM架构芯片。

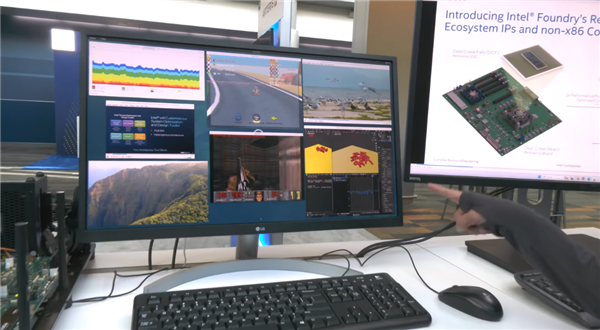

此次演示规模虽有限，芯片具体参数仍处于保密状态，但可见18A工艺生产的ARM芯片已具备运行性能测试、3D游戏、动画渲染及4K视频流处理等任务的能力，七个核心协同工作展现出令人满意的成熟度。

英特尔向外部厂商开放其最核心的制造能力，**意味着其代工平台不仅能生产x86架构处理器，同样具备制造先进ARM芯片的实力，这一突破对吸引高通、苹果等客户具有战略意义。**特别是在当前国际环境下，由美国本土设计、本土制造的芯片价值凸显。

不过演示成果虽令人振奋，这仅能证明英特尔具备代工ARM芯片的技术实力，为厂商提供了除台积电之外的新选择。但各大芯片设计公司是否会真正采用英特尔18A工艺量产产品，仍存在诸多变数。尤其在成本控制方面，英特尔要达到台积电的报价水平及供应规模仍需时间验证。

目前18A工艺的主力应用仍集中在英特尔自家产品线，PC平台的Panther Lake与服务器平台的Diamond Rapids处理器均已确定采用该工艺，预计将于明年正式推向市场。
