英特尔亚利桑那州晶圆厂探秘：EUV光刻技术实地揭秘
Intel亚利桑那州晶圆厂探秘：EUV光刻技术的未来
2024年8月，作为获邀的四家中国媒体代表之一，我们有幸参观了位于马来西亚的Intel封装测试工厂和研发实验室，并提前了解了新一代酷睿Ultra（Meteor Lake）处理器的技术架构。
此后不久，我们的采访团队又来到美国亚利桑那州凤凰城，深度探访了Intel的Fab晶圆制造基地。这是国内媒体首次有机会近距离观察最先进的EUV光刻设备和18A工艺产线，也弥补了我们因疫情未能参访以色列工厂的遗憾。
沙漠中的半导体王国
虽然亚利桑那州是美国第五干旱的州，广袤的沙漠地区水资源匮乏，但其独特的地理优势使其成为半导体制造的理想选址：
- 自然灾害风险极低，几乎不受地震、飓风影响
- 拥有亚利桑那州立大学等优质高校资源
- 4.9%的企业税率极具吸引力
- 周边已聚集155家半导体相关企业
46年的发展历程

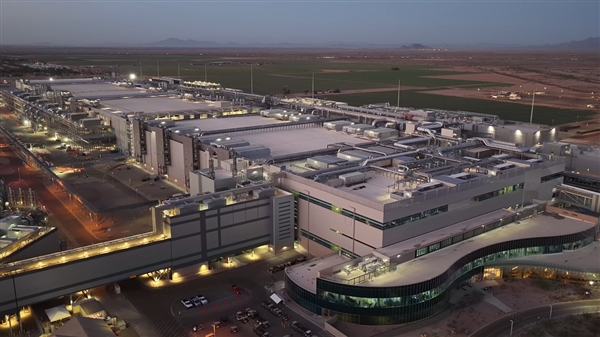

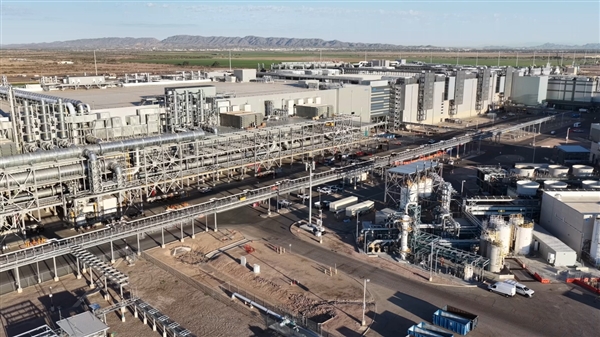

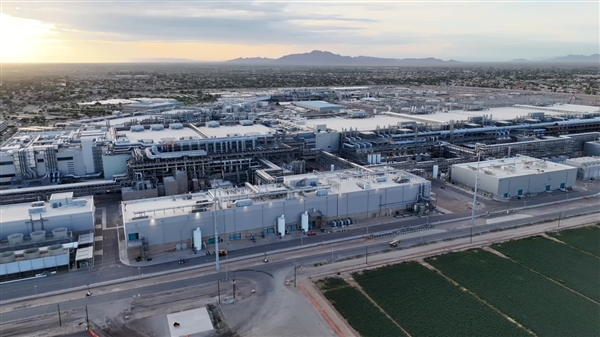

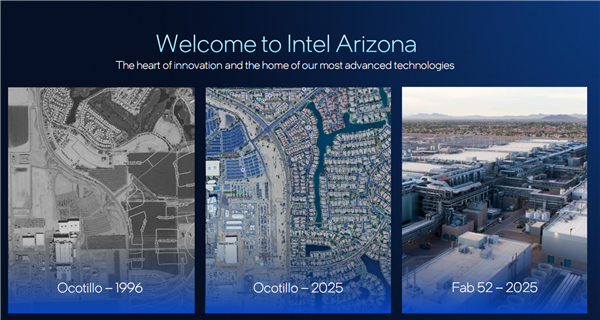

Intel于1979年进驻亚利桑那州，次年便在钱德勒市开展业务。46年来累计投资超过500亿美元，形成了占地2.6平方公里的奥科蒂约园区。
尖端产线布局

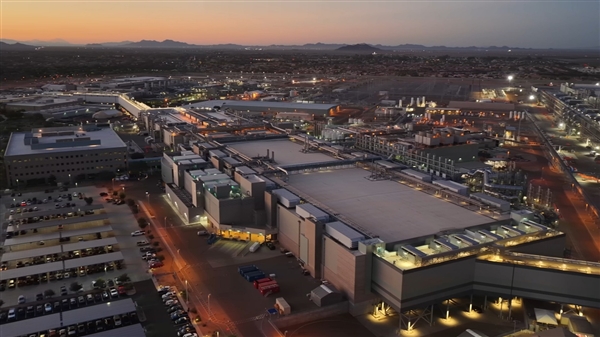

园区内建有Intel全球最密集的晶圆厂集群：
| 工厂编号 | 投产时间 | 主要制程 |
|---|---|---|
| Fab 12 | 2006年 | 22/14/10nm |
| Fab 22 | 2002年 | 22/14/10nm |
| Fab 32 | 2007年 | 22/14/10nm |
| Fab 42 | 2020年 | 10nm/Intel 3 |
| Fab 52 | 2024年 | 18A(EUV) |
| Fab 62 | 建设中 | 14A |
可持续发展的典范

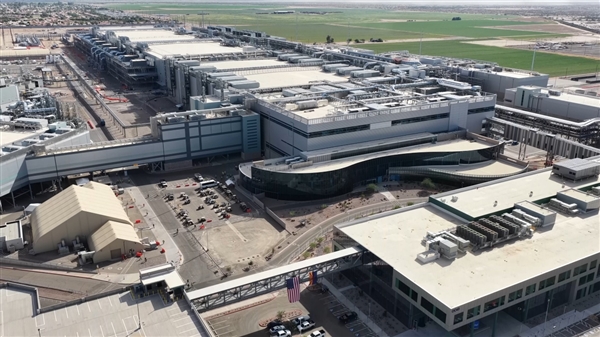

Fab 52的建设展现了现代半导体工厂的惊人规模：
- 土石方量可填满400个奥运泳池
- 钢筋用量是迪拜塔的两倍
- 钢结构是美国自由女神像重量的五倍
在水资源管理方面，Intel实现了"水资源正产出"，已为当地恢复4164万立方米的用水。
