芯片设计入门指南：从原理到制造的8个关键知识点
芯片设计入门指南
前几天我们聊过芯片制造和封装的话题，今天咱们就深入探讨一下芯片设计的奥秘。
芯片设计的演进历程

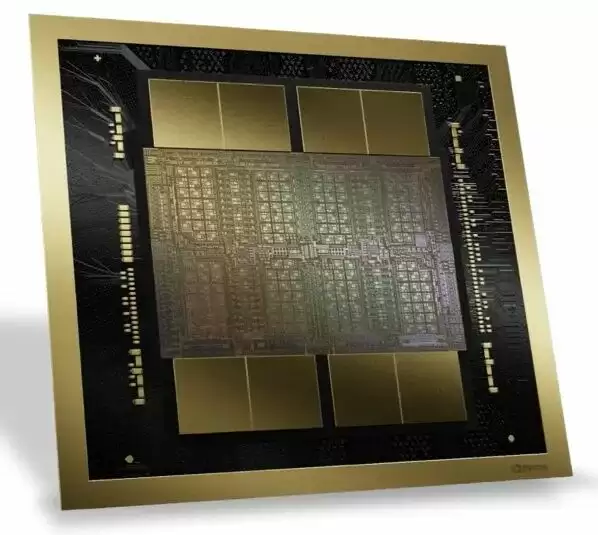

现代芯片的精密程度令人惊叹。就拿英伟达最新发布的B200芯片来说，不到手掌大小的空间里竟容纳了2080亿个晶体管，内部结构精密程度堪比微观宇宙迷宫。
回溯集成电路发展初期，由于晶体管数量有限，工程师们都是直接在图纸上手工绘制电路版图。仙童半导体早期的门电路设计图纸就是典型代表。

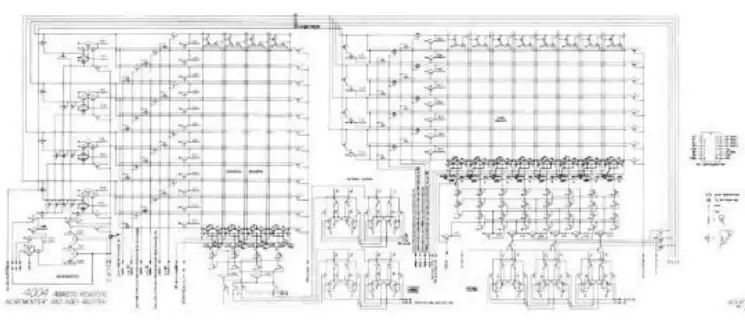

随着技术发展，集成电路逐渐向大规模、超大规模进化。1971年英特尔推出的4004处理器标志着芯片设计进入新纪元。
芯片设计的关键工具

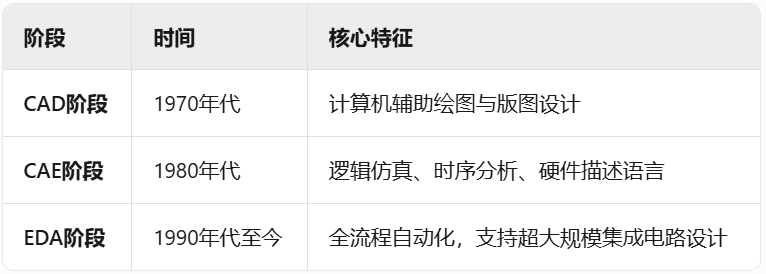

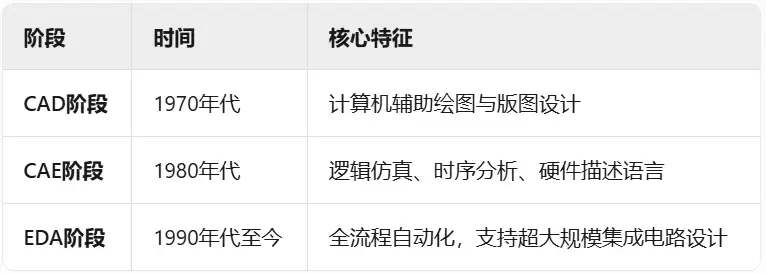

70年代计算机技术成熟后，ICCAD（集成电路计算机辅助绘图）应运而生。这项技术后来发展为今天的EDA（电子设计自动化）工具。
目前在EDA领域，新思科技、铿腾电子和西门子EDA三大巨头垄断了近70%的市场份额。
芯片设计的核心要点

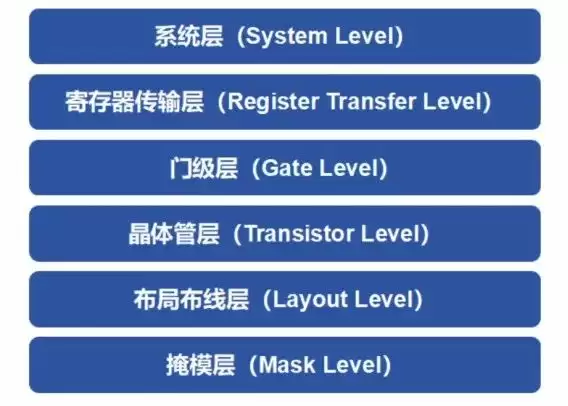

现代芯片设计通常采用分层架构，从系统层逐步细化到掩模层。这种"自上而下"的设计理念大幅提升了设计效率。

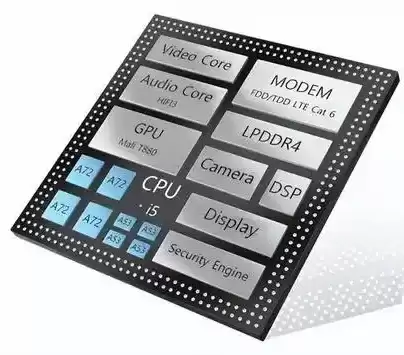

IP核复用是提升设计效率的重要方式。成熟的IP核可以大幅缩短设计周期，目前Arm、新思科技等公司主导着这一市场。

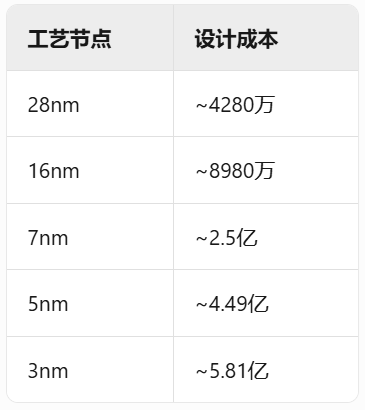

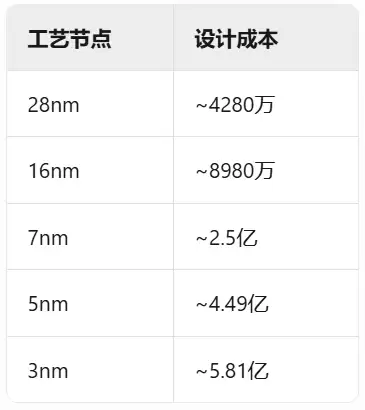

需要特别注意的是，芯片设计需要巨额资金投入。以7nm工艺为例，单次流片费用就超过1亿美元。
总的来说，芯片设计行业正随着数字化转型和AI浪潮蓬勃发展。数据显示，2020-2024年全球芯片设计市场复合增长率达9.8%。
本期内容只是芯片设计的入门介绍，下期我们将详细讲解完整的芯片设计流程，敬请期待！
本文由鲜枣课堂（微信公众号：xzclasscom）原创发布，作者：小枣君
