全球最小发光像素诞生：1mm实现1080p，远小于一粒沙

10月28日，维尔茨堡大学的科学家们成功攻克了一项技术难题，研制出全球体积最小的发光像素单元——其尺寸仅为300x300纳米，远远超越了现有同类产品的微型化水平。

若能将这项技术投入规模化生产并构建成标准显示屏，理论上足以在1毫米见方的微小空间内，实现媲美1080p的高清画质。

当前市场上最尖端的独立发光二极管当属Micro OLED，其尺寸约为5x5微米。然而这款德国大学研发的全新纳米级OLED，在微型化程度上比现有的Micro OLED还要再缩小十倍以上。

研究团队将这项突破性成果发表于《科学进展》期刊，项目负责人Bert Hecht解释道：

“我们采用特殊的金属接触点设计，不仅实现了电流向有机发光二极管的精准注入，还能同步放大并辐射产生的可见光。最终，我们在300x300纳米的极限空间内，成功创建出可发射橙色光的像素单元。尽管尺寸微小，但其发光亮度已与常规5x5微米OLED像素的表现持平。”

研究人员强调，传统OLED像素若直接进行物理缩微，会面临技术瓶颈：在极细尺度下电流分布不均，容易集中流向电极边缘，长期使用可能导致短路失效。

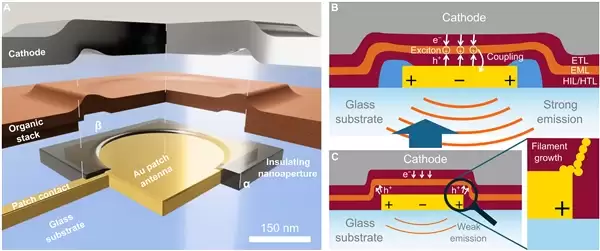

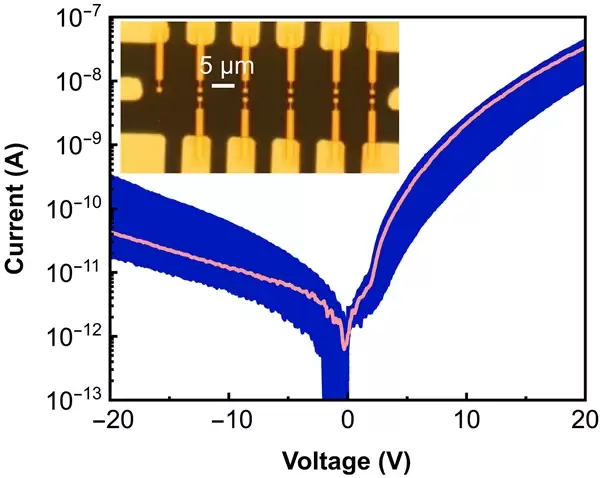

而新研发的结构通过在光学天线顶部添加特制绝缘层，仅保留中心直径200纳米的开口。这种设计有效屏蔽了来自边缘的电流干扰，确保了纳米发光二极管的工作稳定性和使用寿命。

团队下一步计划提升像素的发光效率（目前为1%），并拓展色域覆盖至RGB全光谱。若能实现技术成熟，这项突破有望为便携设备开发出超高分辨率的紧凑型显示屏。
