艾诺ANPA4000功率分析仪：精准破局新能源车电机测试

新能源汽车产业的蓬勃发展，对驱动电机的性能与可靠性提出了更为严苛的要求。作为直接影响车辆续航、动力及安全性的核心部件，电驱系统的电机测试环节显得尤为关键。国家相关部门为此出台了一系列法规标准，明确规定电机效率需达到95%以上，功率密度不低于2.5kW/kg，并构建了完善的测试验证体系，为行业稳健发展筑牢根基。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

电机台架测试作为验证电机性能的重要手段，面临着多重技术挑战。测试过程中，高频动态信号的采集成为首要难题。当电机启停、负载突变或模拟故障时，会产生毫秒级甚至微秒级的瞬态响应，比如扭矩峰值、转速波动和电流冲击，这对分析仪的采样率和响应速度提出了极高要求，稍有疏忽便会导致信号失真。此外，外部器件引入的相位偏移问题同样不容忽视。电压/电流传感器在信号传输过程中可能产生时间偏差，若无法精准匹配，功率因数的计算结果将出现偏差，从而影响测试的准确性。

多通道测量同步性与高次谐波高精度测量同样是测试中的难点。台架测试需同步测量电池、控制器及电机转速/扭矩等多路信号，通道间的时延差必须控制在极小范围内，否则相位和幅值的对比将失去意义。而电机运行过程中转速变化引发的谐波影响，则要求测试设备在不影响电参数测量的前提下，实现对多路信号的高次谐波同步分析，尤其对高次谐波的精准捕捉至关重要，否则测量结果将严重失真。

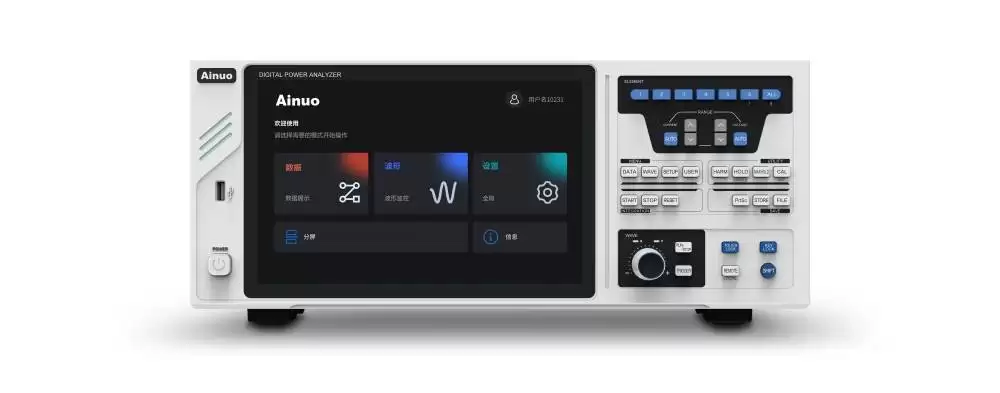

针对这些行业痛点，艾诺仪器凭借三十余年的技术沉淀，推出了高精度多通道功率分析仪ANPA4000系列。该设备以宽频带高精度测量为核心优势，采样率高达2MS/s，支持1MHz测量带宽，配合新型运算放大电路，基本精度达到0.03%*读数+0.05%*量程，波形绘制采用Peak_Peak技术，可精准还原电机复杂信号特征。其多信号同步测量功能通过独立相位偏移补偿技术，有效消除了互传感器导致的固有相位偏差，确保功率因数计算的准确性。

在多通道同步测量方面，ANPA4000系列支持灵活配置为多通道单相、三相三线、三相四线及四相（DC+三相三线）等模式，最多可配置8个同步测量单元。其全新电机测量模块每块配备单独FPGA计算模块，可同时计算4台电机的扭矩、转速和效率等参数，显著提升了测试效率。高次谐波分析功能则支持各通道同步进行最高500次谐波测量及失真度分析，直观显示各次谐波含量和总含量，为电机运行过程中的谐波问题提供了精准诊断工具。

目前，ANPA4000系列已广泛应用于电机台架测试、电动汽车电性能检测、充电桩测试及光伏逆变器老化分析等领域，凭借模块化功率输入单元和灵活配置特性，满足了不同测试场景的需求，为新能源汽车产业的高质量发展提供了有力技术支撑。
