AP离线原因与AC控制器排查指南

在二层网络环境中，AP设备的IP地址可以通过路由分配或由AC控制器直接分配。只要确保AP获取到的IP地址与AC处于同一网段，无论是通过单播还是广播方式发送Capwap请求，AP都可以成功找到AC并建立通信连接。

今天为大家讲解网络基础运维的核心知识点。

工作原理详解

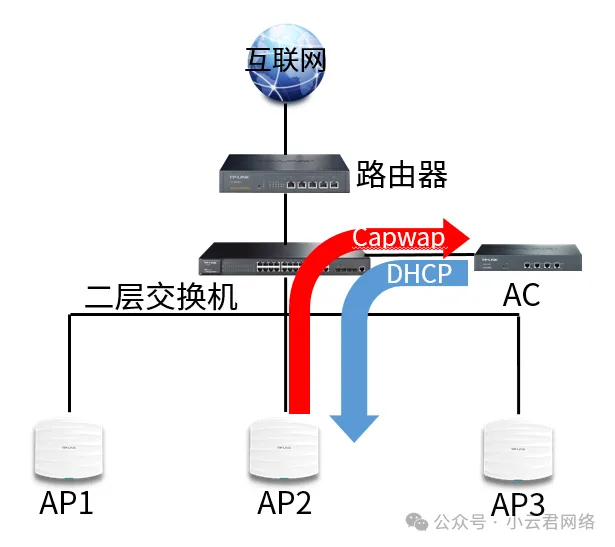

FIT模式AP的上线流程包含两个关键阶段：

首先AP通过DHCP协议获取有效IP地址；随后AP通过单播或广播方式发送Capwap发现请求，最终定位到AC控制器并完成连接建立。

在二层网络架构下，AP的IP地址可由路由器或AC控制器分配。关键在于保证AP获取的IP地址与AC处于相同网段，这样无论采用单播还是广播方式的Capwap请求，都能顺利找到AC并建立稳定连接。

常见故障原因

路由器或AC未开启DHCP服务，或DHCP地址池已满载；AP供电不足或异常；AP物理线路连接不稳定或中断；局域网中存在其他DHCP服务器为AP分配了错误IP地址；AP被切换到了FAT工作模式。

诊断排查流程

（1）检查路由器或AC是否已为AP分配IP地址

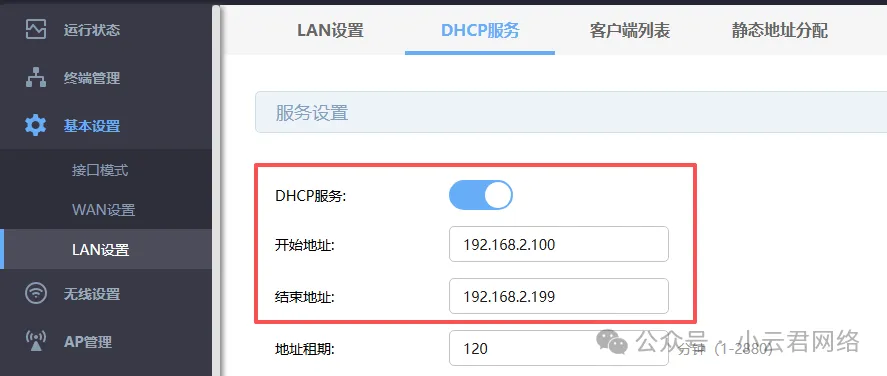

首先需要确认路由器或AC的DHCP服务是否正常启用，同时检查DHCP地址池的配置范围：

确认DHCP服务开启后，可以在DHCP客户端列表中查看是否包含AP的地址分配记录。

（2）检测局域网内是否存在其他DHCP服务器

如果在路由器DHCP客户端列表中找不到AP的分配记录，可能是局域网中存在未经授权的DHCP服务器为AP分配了地址。此时需要对网络拓扑和接线进行全面排查。

（3）检查AP供电状态及物理线路连通性

若确认局域网内没有其他AC设备，但AP仍未获取到IP地址，则可能是AP供电异常或物理线路连接故障导致。

对于直流供电的AP，需检查电源规格是否满足设备功率需求，还可以使用万用表测试电源输出电压是否稳定正常。如发现问题，可尝试更换电源进行测试。

如果是PoE供电方式，可能是网线长度超标或水晶头制作质量问题，可以考虑更换较短的成品跳线进行测试验证。

（4）确认AP是否被误切换至FAT模式

如果路由器已为AP分配了IP地址，且通过路由器的诊断工具可以ping通AP的IP地址，那么很可能是AP被设置成了FAT自治管理模式。需要检查AP的模式开关，确保设备处于FIT集中管理模式。
