日本1.4纳米工艺路线图详解：2024研发、2025建厂，1纳米进程加速

日本本土半导体企业Rapidus近日宣布，计划于2027财年启动其下一代1.4纳米晶圆厂的建设工程，并预计在2029年于北海道实现量产。根据《日经亚洲评论》的报道，此举旨在帮助这家新锐的日本芯片制造商缩小与行业龙头台积电（TSMC）之间的技术代差——后者已于今年早些时候公布了其1.4纳米技术蓝图。Rapidus同时透露，将在明年全面启动这一先进制程节点的研发工作。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

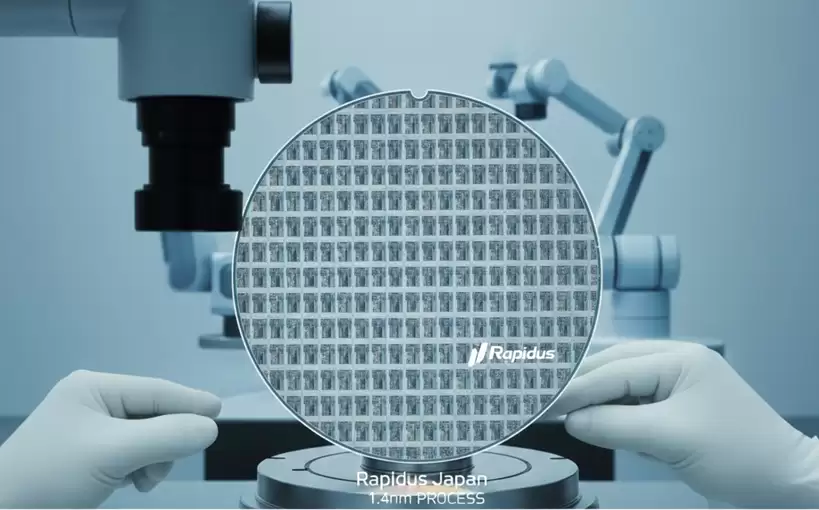

(技术节点布局示意图)

资金与股东背景：多方力挺，已获超百亿美元资金承诺

Rapidus的股东阵容汇集了包括丰田、索尼在内多家日本行业巨头，同时也有私人金融机构参与投资。此外，日本政府通过补贴与直接财政支持，对这家初创企业给予了大力扶持。目前，Rapidus已累计获得超过1.7万亿日元（按汇率折算超过100亿美元）的资金承诺，未来数月还将有数千亿日元资金注入。

竞争挑战：直面台积电、三星、英特尔压制，良率难题待解

尽管获得了巨额资金支持，Rapidus在与台积电、三星、英特尔等成熟晶圆代工厂的竞争中，仍面临艰巨挑战：英特尔已启动18A工艺（其2纳米级制程）的量产；受人工智能数据中心需求强劲推动，台积电也加快了其美国亚利桑那工厂最新制程的投产计划。反观Rapidus，其2纳米制程量产预计要到2027年下半年才会在千岁工厂启动。更为关键的是，所有成熟代工厂在实现量产前均曾遭遇良率难题，这意味着Rapidus大概率也将面临同样的技术障碍。

技术布局：追赶2纳米的同时推进更先进制程

不过，即便在2纳米制程上处于追赶状态，Rapidus仍决心推进更先进节点的研发。除了计划在北海道工厂量产1.4纳米芯片外，《日经亚洲评论》还提到，该工厂未来或进一步生产更先进的1纳米芯片。

市场定位与行业评价：初期瞄准5至10家核心客户，需突破技术壁垒

Rapidus的目标是与台积电展开竞争，但该公司此前曾表示，初期仅计划服务5至10家核心客户。此外，Rapidus声称其先进封装技术将缩短生产周期，助力自身在流程效率上优于竞争对手。然而，英特尔前CEO帕特·基辛格对此指出，若想成功挑战成熟的芯片制造商，Rapidus需要拿出比现有技术更具突破性的方案。
