iPhone 17系列芯片面积缩小10%，苹果如何实现空间魔法？

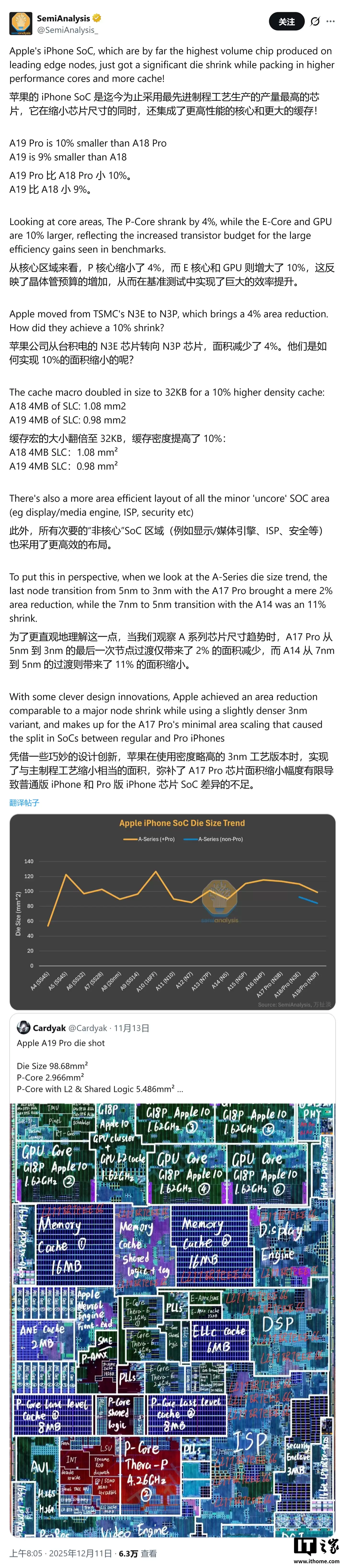

12月11日，半导体研究机构SemiAnalysis在其社交平台X上发布分析报告，对苹果下一代iPhone 17系列将搭载的A19及A19 Pro芯片进行了深度解析。报告指出，这两款芯片的Die Size（核心晶粒面积）预计将分别比前代A18和A18 Pro缩小9%和10%。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

注：Die Size通常指芯片核心硅片的物理面积。直观理解，这类似于房子的占地面积。通常制造工艺越先进，实现同等性能所需的“占地面积”就越小，或者在同样大小的“房子”里能塞进更多“家具”（即晶体管）。

该机构分析称，苹果A19与A19 Pro芯片将采用台积电最新的3纳米N3P工艺制造。从理论上讲，N3P工艺相较于上一代N3E工艺仅能提供约4%的面积缩减红利。这意味着，苹果此次芯片面积的显著缩小并非单纯依赖代工厂的制程进步，更多是凭借其内部架构设计的创新，完成了这次超越物理限制的工程壮举。

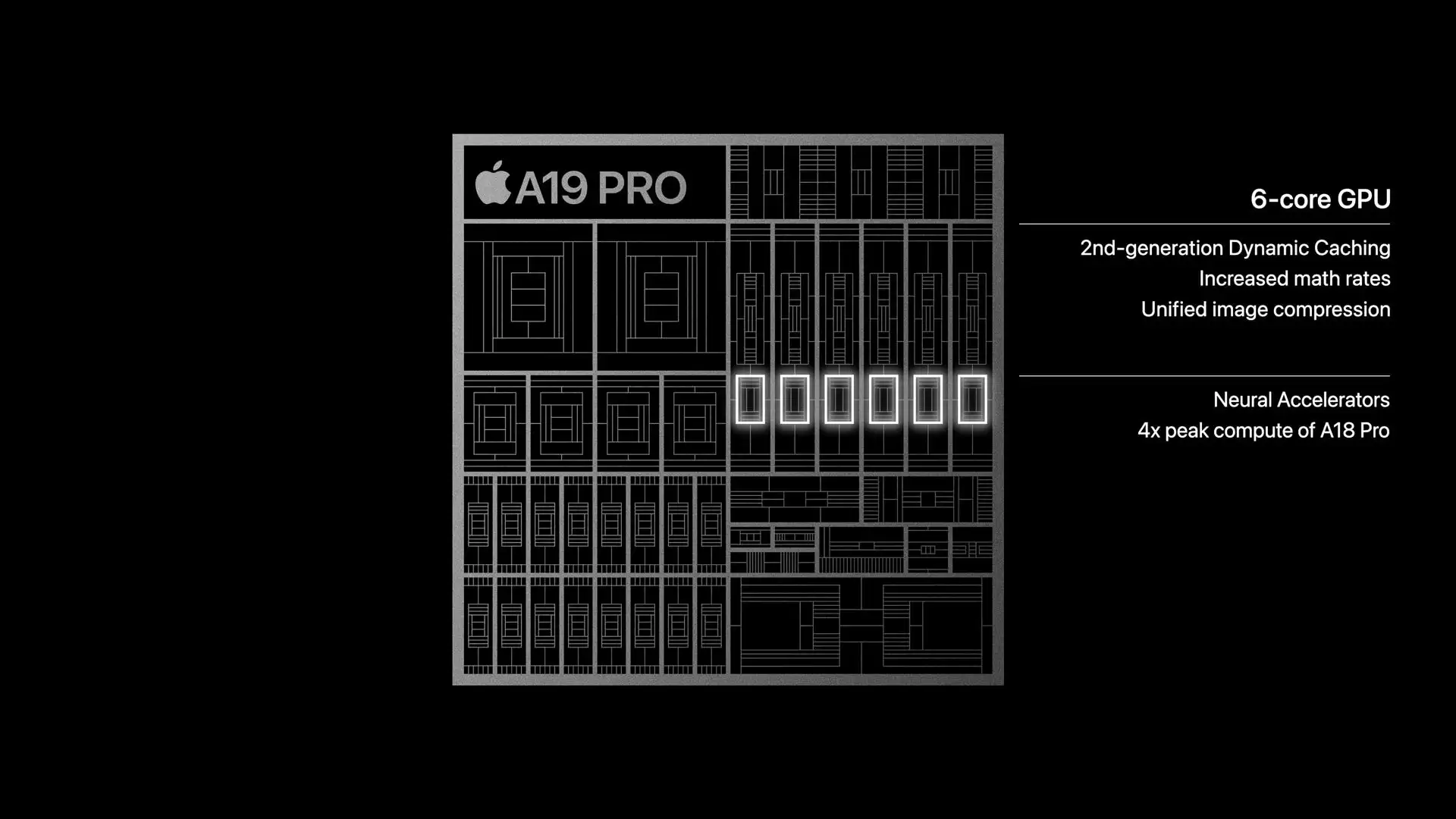

SemiAnalysis进一步剖析了苹果实现“以小博大”的技术细节。在保持系统级缓存（SLC）容量仍为4MB不变的前提下，苹果工程师成功将其占用面积从1.08平方毫米压缩至0.98平方毫米。同时，设计团队通过优化图像信号处理器（ISP）和媒体引擎的布局，腾出了更多宝贵的芯片空间。

这些精心节省下来的区域被重新分配给了更占空间的高效能核心与GPU模块。如此一来，苹果在缩小芯片整体尺寸的同时，不仅没有牺牲性能，反而增加了晶体管密度和功能模块，做到了“减量又增能”。

在核心架构方面，A19系列展现了惊人的能效比。虽然其高性能核心的物理尺寸缩小了约4%，但通过提升运行频率，确保了性能输出依然强劲。

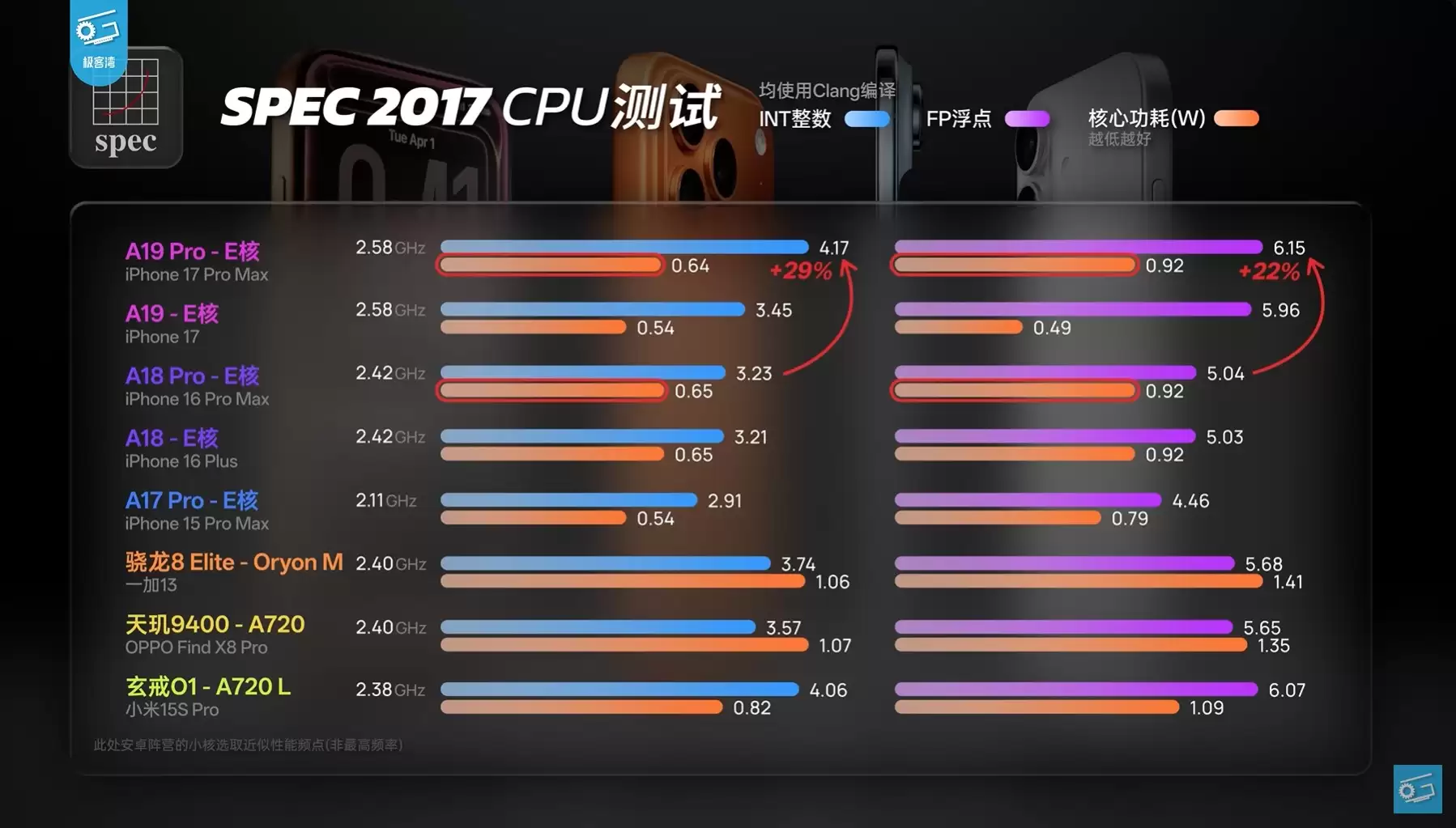

真正的质变则来源于能效核心。分析显示，A19 Pro的能效核心经历了大幅度的架构调整，在功耗几乎没有增加的情况下，实现了高达29%的性能提升，这堪称一次效率飞跃。

得益于这一系列改进，A19 Pro在Geekbench 6基准测试中，成功击败了同期的高通骁龙8 Elite Gen 5和联发科天玑9500等竞争对手，确立了其在当前旗舰芯片中“每瓦性能（Performance per Watt）”的霸主地位。

注：SemiAnalysis是一家专注于半导体和人工智能研究的公司，为超大规模数据中心、大型半导体私募股权公司和对冲基金等提供深度行业洞察服务。

该公司销售全球数据中心的相关数据，包括每个季度的功耗、建设进度等；追踪全球约1500家晶圆厂（实际关键的大约50家）的产能与技术动态；还提供供应链相关数据，如电缆、服务器、电路板、变压器等设备的信息，并在此基础上进行市场预测和提供咨询服务。
