英伟达TITAN RTX Ada原型卡拆解：双16Pin供电与PCB结构解析

IT之家12月16日消息，来自德国的知名超频玩家、硬件工程师，同时担任Thermal Grizzly首席执行官的der8auer，于本月14日在油管平台发布了一段拆解视频，内容是关于英伟达一款未曾正式发布的TITAN RTX Ada原型显卡。

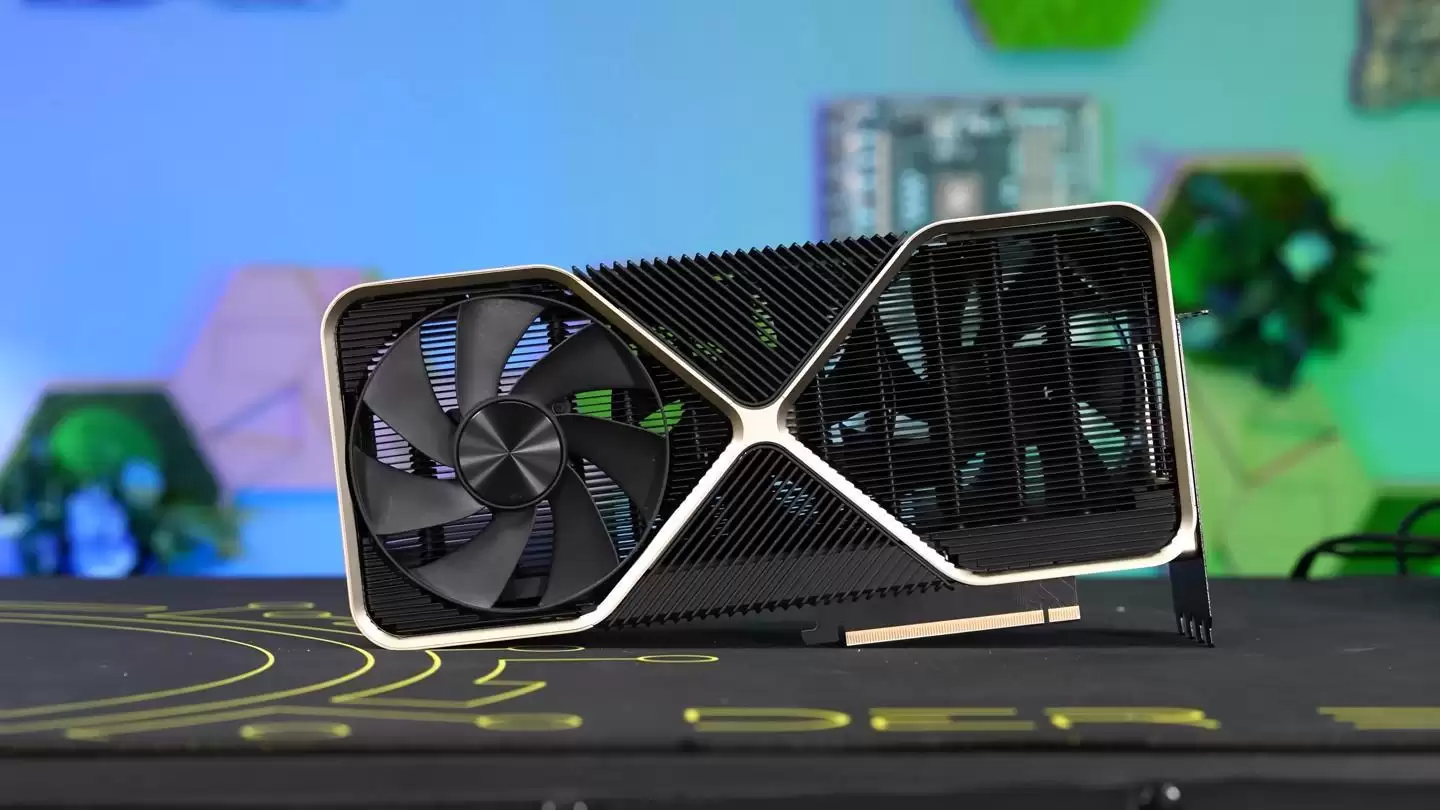

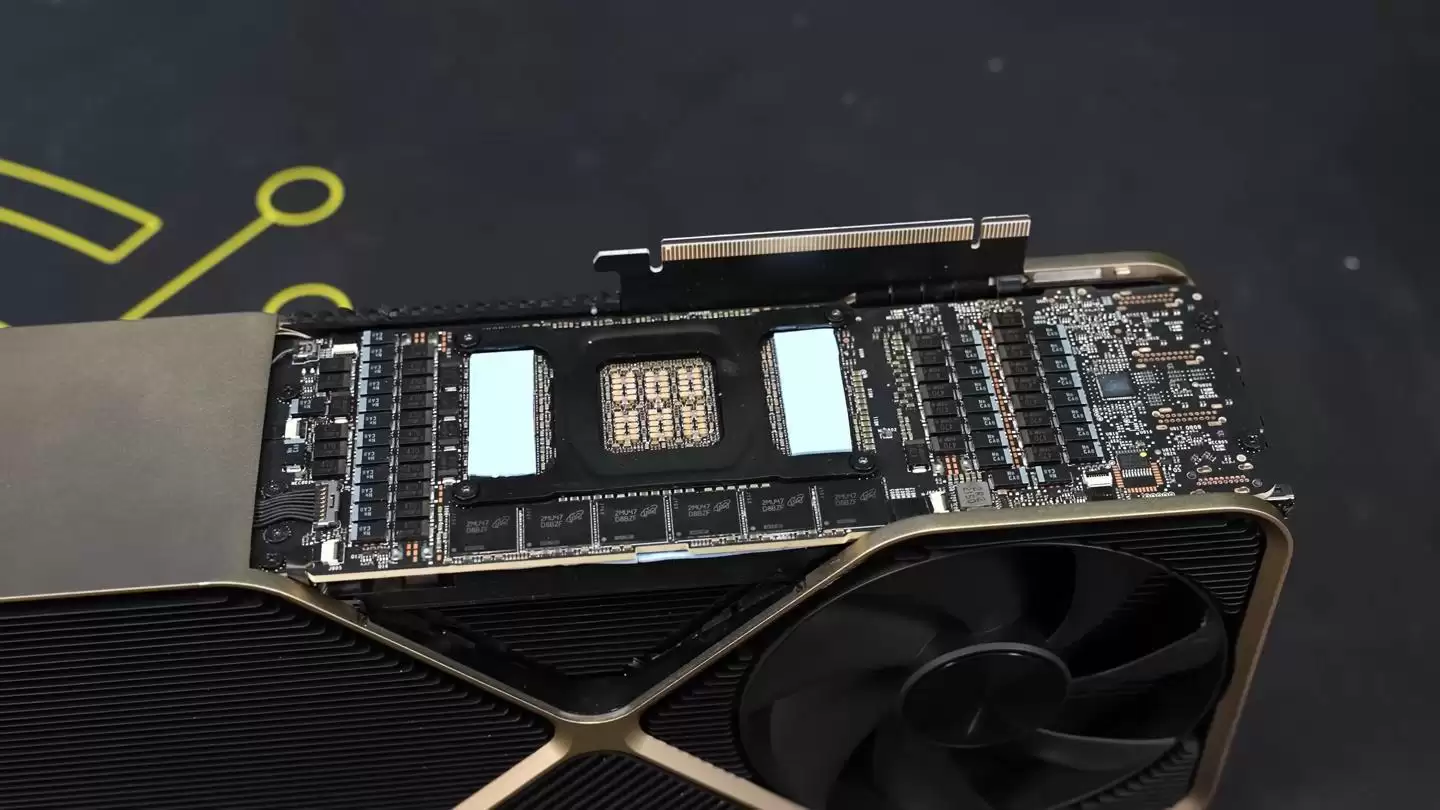

在第一步拆卸下显卡的“背板”后，可以清晰看到TITAN RTX Ada原型的独特设计：它的PCB板并非垂直插装，而是“平躺”在整个显卡模组的底部，与PCIe插槽保持垂直。这意味着在标准直插模式下，这块PCB实际上是与主板平行的。

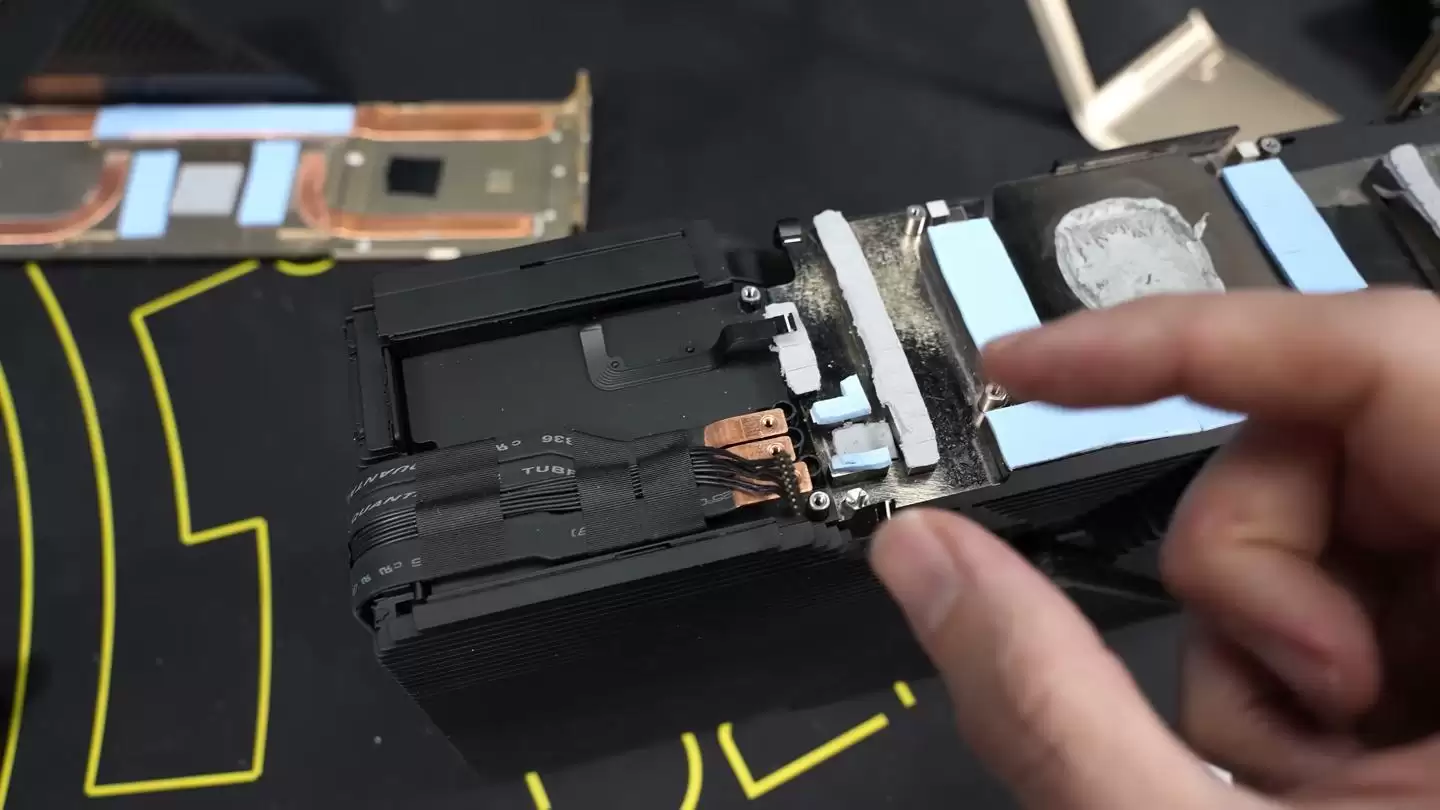

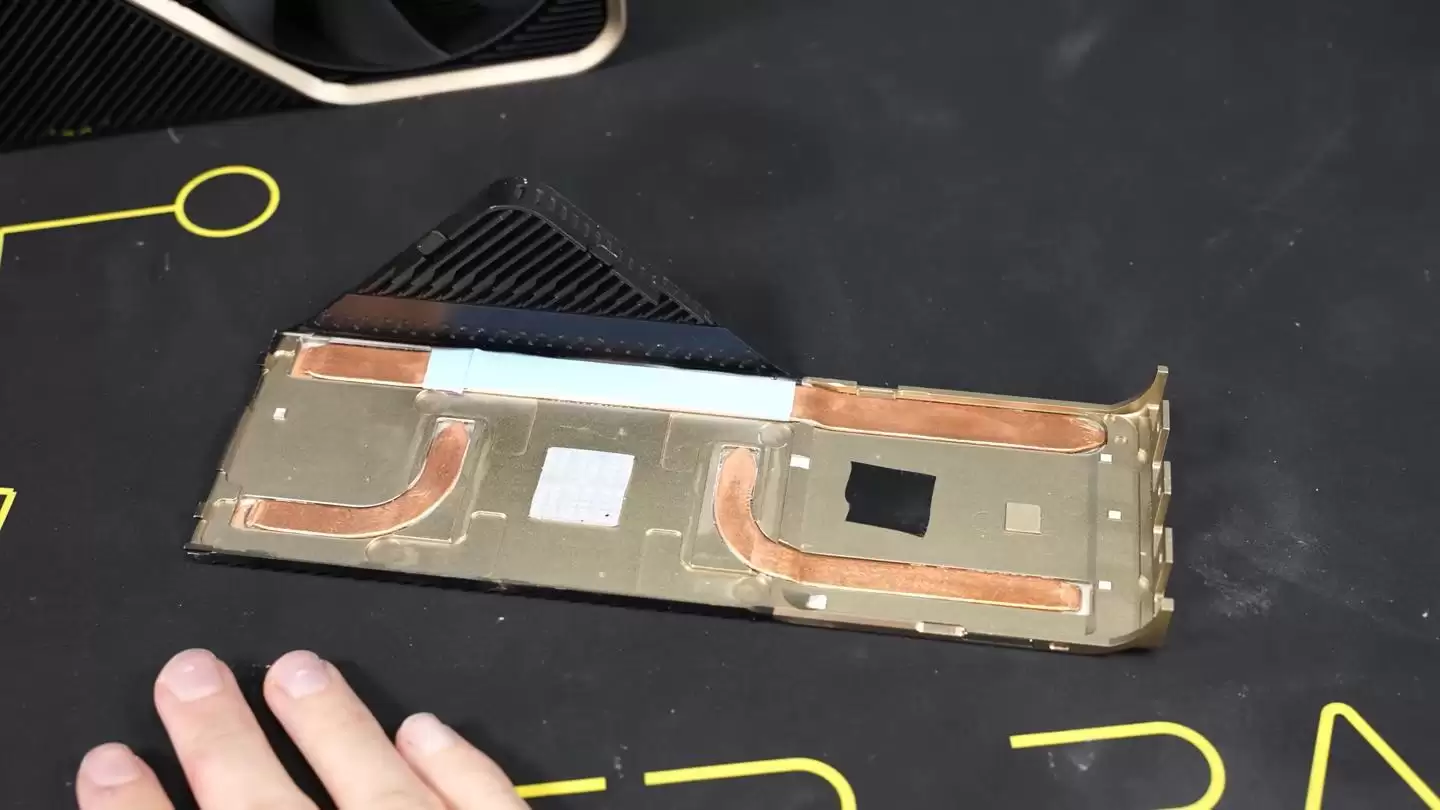

这块显卡的“背板”内嵌了三根热管，用以改善PCB背面电子元件的散热效率。这种设计在布局类似的GeForce RTX 4090 Ti原型卡上并未出现。

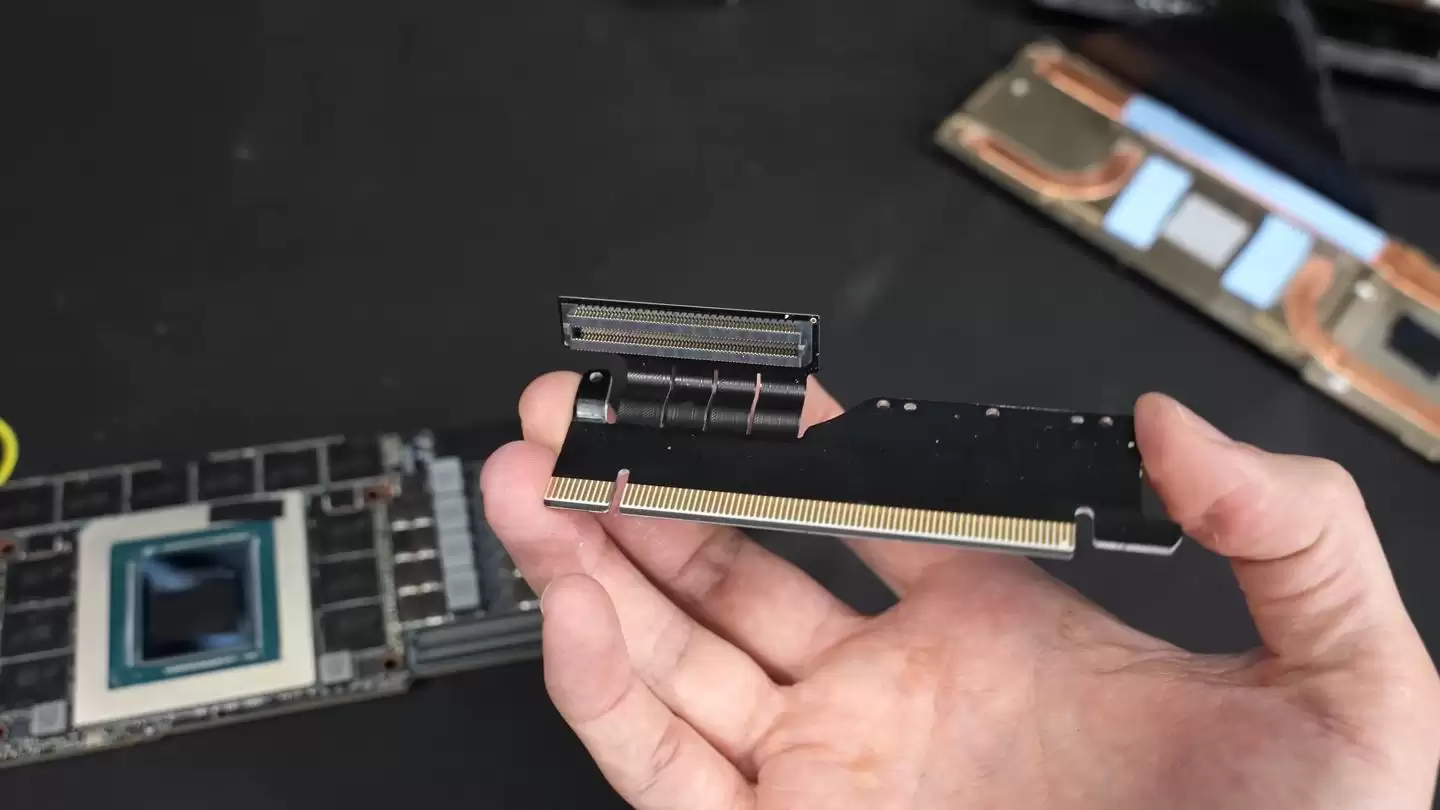

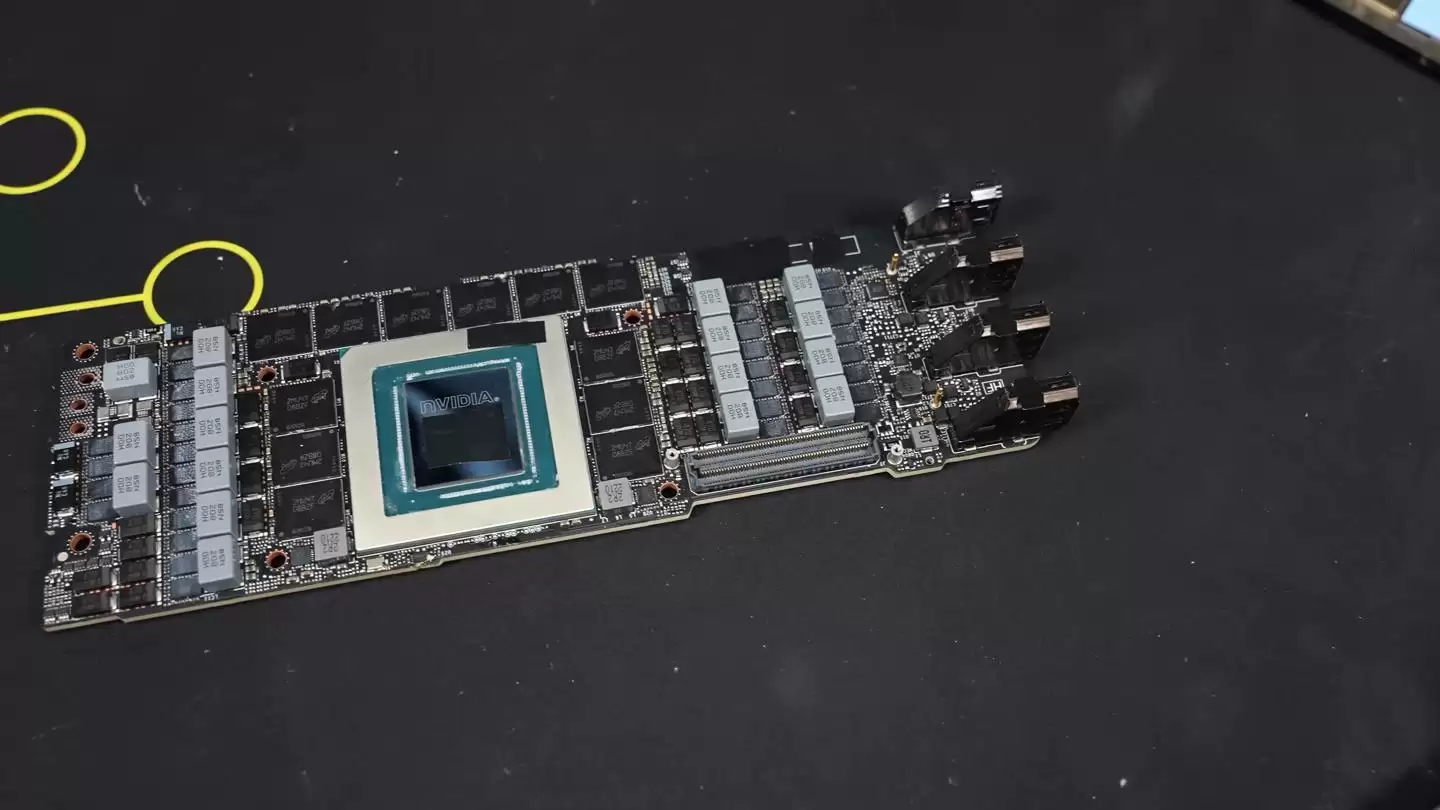

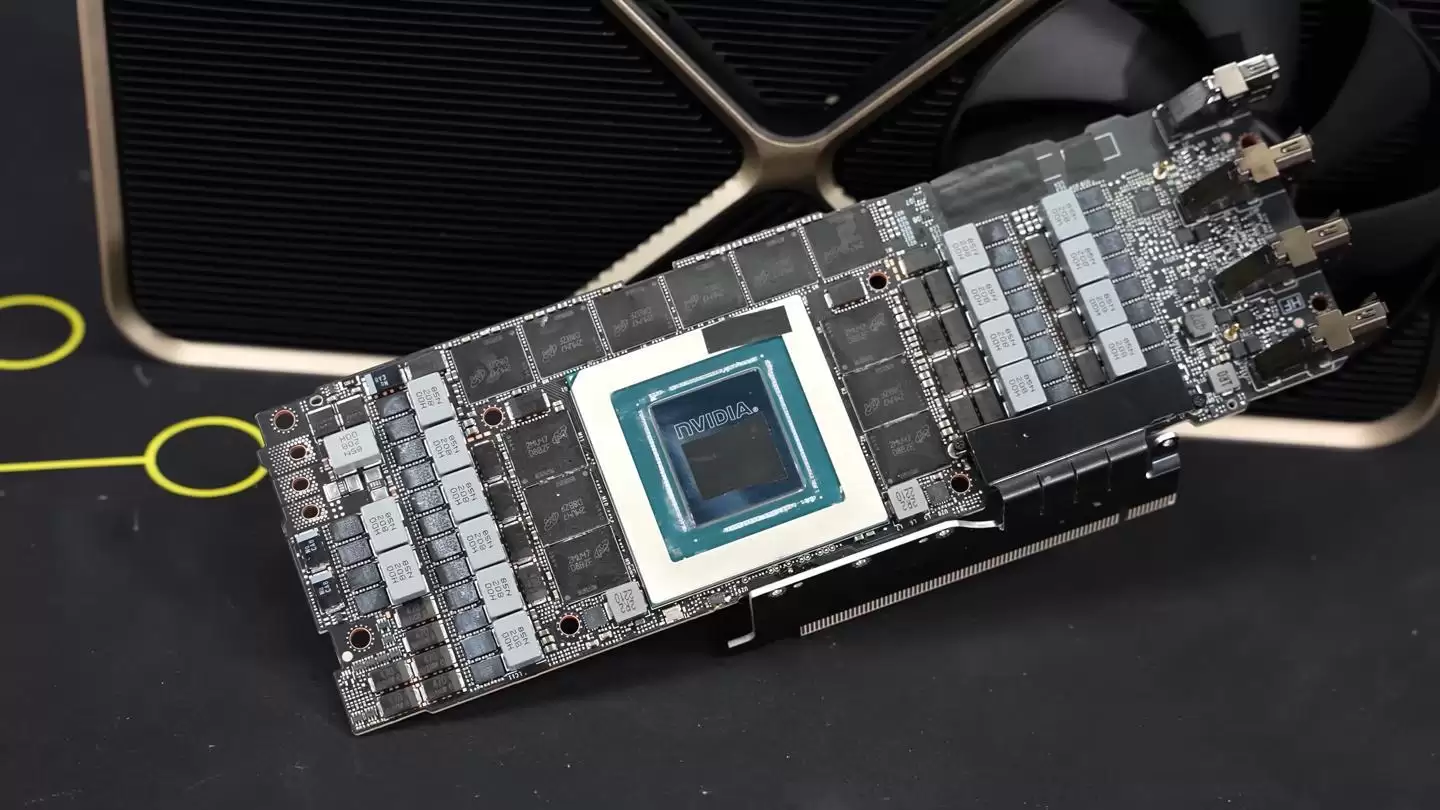

TITAN RTX Ada的PCB实际上由一张主卡和一张子卡组合而成。主卡上搭载着AD102核心，尾部配备了4个视频信号输出接口；子卡则通过一组排线，以90度角将主卡与PCIe金手指连接为一个整体。

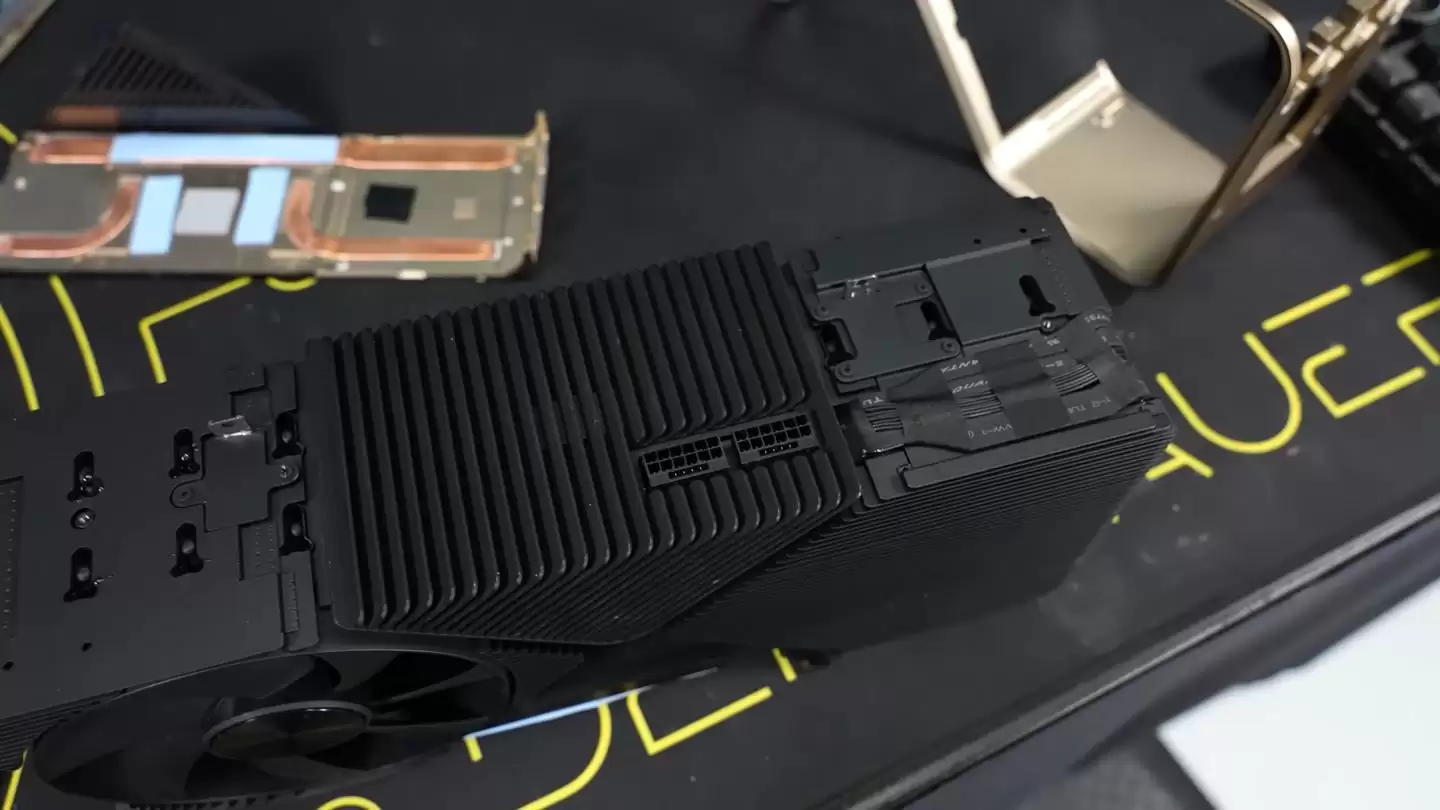

在供电设计上，TITAN RTX Ada也相当特别。它采用三组铜片而非线材进行导电（der8auer认为旁边的另一组线材可能起到侦测作用），从显卡的侧面蜿蜒延伸至两个16-Pin供电接口。

根据此前消息，TITAN RTX Ada在设计上拥有18432个CUDA核心，配备48GB GDDR6X显存，搭载三风扇散热系统，卡身厚度达到四槽，最高功耗可达900W。
