华为手机封装技术详解：从先进RDL到MCeP封装变迁

众所周知，如今的市场中很少有提及国产芯片工艺的消息，笔者在这里页是不敢进行多提，但还是有部分博主进行了详细公布。

尤其是近期，笔者发现从麒麟9000S到最新的麒麟9030，芯片背后不仅是制程工艺的竞争，更是一场封装技术的暗战。

去年华为在旗舰机型中一度采用类似三星FOWLP和台积电InFO-PoP的先进封装方案，却在最新产品中又回归了行业主流的MCeP封装。

那么就结合市场中的一系列爆料信息，看看麒麟处理器的实力如何，以及看看能不能掀起市场新一轮的热度吧。

需要提前了解，以下信息仅仅是猜测，并不代表最新的具体信息，那么话不多说，让我们一起来看下吧。

首先要知道的是，芯片封装早已不是简单的包装工序，它直接决定了芯片内部信号传输的速度、散热效率以及整体功耗表现。

而传统封装只是将芯片密封保护并引出引脚，而先进封装则开始承担起部分电路互连的功能，这个提升幅度很明显。

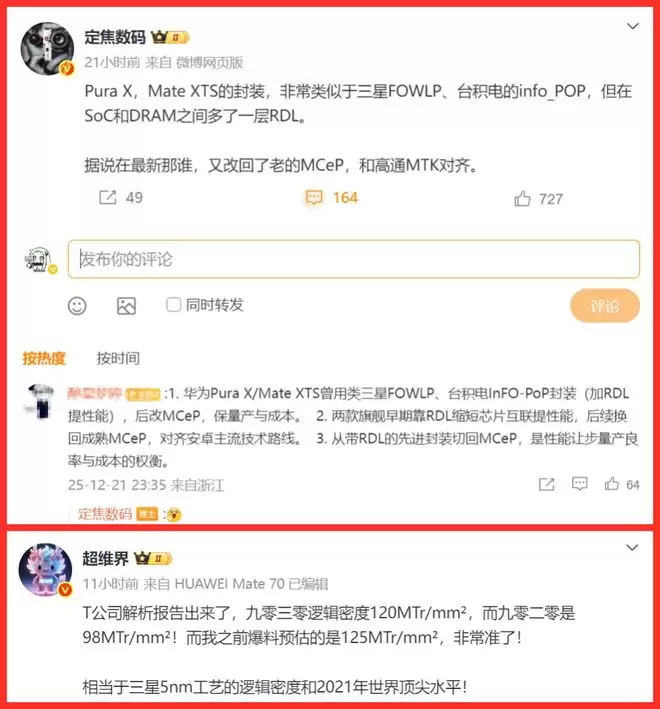

据博主透露，华为曾在Pura X和Mate XTS机型中尝试了一种在SoC和DRAM之间增加RDL层的封装方案，这层重分布层相当于在芯片内部建立了高架桥，让信号传输路径更短、更快。

不出意外的话，相比传统打线封装，这种方案理论上能提升15%以上的数据传输速率，同时降低约10%的功耗。

不过很多用户不太了解RDL和MCeP，笔者在这里跟大家进行科普一些，希望能帮助大家了解更多的细节。

比如RDL是Redistribution Layer的缩写，中文称为重布线层或重分布层，在芯片封装中，RDL技术通过在芯片表面或封装体内增加金属布线层，重新分配芯片的输入输出接口。

传统的芯片封装中，引脚位置固定，信号必须按照既定路径传输，而RDL技术允许设计者“重新规划道路”，将信号从最合适的路径引出，大幅缩短互联距离。

华为采用的方案中，这层RDL位于SoC和DRAM之间，正是数据交换最密集的区域，通过优化这一关键路径，内存访问延迟得以降低，处理速度自然得到提升。

虽然类似技术在高性能计算芯片中已有应用，但在手机SoC封装中仍属前沿探索，这也是华为实力的展现。

然后就是华为似乎已从这种带RDL的先进封装方案，切换回了更为成熟的MCeP封装技术，要知道MCeP是业界主流的芯片封装方案之一，其核心特点是将多个芯片组件集成在单个封装体内，通过基板实现互联。

与华为之前采用的方案相比，MCeP技术更加成熟稳定，量产良率高，成本相对可控，毕竟对于旗舰机型而言，性能提升固然重要，但量产稳定性、成本控制和良率同样是不可忽视的因素。

不过由于敏感的问题，麒麟处理器的工艺问题笔者在这里就不给大家进行详细的爆料，只能说麒麟9010的逻辑密度达到120MTr/mm²，而前代产品麒麟9000S为98MTr/mm²。

但页可以看出来，芯片封装技术正在成为智能手机性能竞争的新焦点，华为从带RDL层的先进封装回归MCeP，这一决策背后有多重考量。

一方面，先进封装方案虽能带来性能提升，但也面临诸多挑战：工艺复杂度高、量产难度大、成本居高不下。

另一方面，MCeP作为行业主流方案，技术成熟度高，供应链更加完善，能够保证大规模稳定生产。

这一转变也使得华为的封装技术与高通、联发科等主流厂商对齐，有利于整个生态的健康发展。

虽然目前还在技术突破的过程中，但笔者觉得，只要华为不断的发力，相信在未来的市场中会迎来较高提升。

同时华为在封装技术上的探索与调整反映了一个现实，那就是在尖端科技领域，激进的创新与务实的量产必须找到平衡点。

毕竟华为的封装技术路线调整，既是对当前产业环境的回应，也是对未来技术趋势的预判。

总而言之，在这场看不见的封装战争中，每一微米的优化都可能决定下一款旗舰手机的体验边界。

那么问题来了，大家对其有什么想表达的吗？欢迎回复讨论。
