AutoCAD垂直标注：3步掌握正确方法与操作技巧

在利用AutoCAD进行绘图时，为图形添加垂直方向的尺寸注释是一项基本需求。熟练掌握垂直标注的正确方法，能让图纸表达更加精准、规范。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

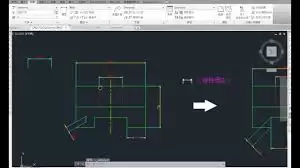

一、使用线性标注命令

1. 启动AutoCAD软件，并打开需要进行垂直标注的图形文件。

2. 在命令行输入“DIMLINEAR”指令，或者依次点击菜单栏的“标注”→“线性”选项。

3. 根据命令行提示，指定第一个尺寸界线的原点，即在图形上选择垂直方向的一个端点。

4. 接着，指定第二个尺寸界线的原点，选择垂直方向上的另一个端点。

5. 此时，鼠标会拖出一条橡皮筋线，将其移动到合适位置以确定尺寸线的放置点，点击鼠标左键即可完成此次垂直标注。

二、利用对齐标注命令

1. 输入“DIMALIGNED”命令，或在菜单栏中选择“标注”→“对齐”。

2. 选择图形中垂直方向上的第一个点，作为对齐标注的起点。

3. 再选择垂直方向上的第二个点，作为标注的终点。

4. 同样，当鼠标出现橡皮筋线时，将其拖动至合适位置以确定尺寸线，点击鼠标完成标注。这种方式标注的尺寸线会与两点之间的连线保持平行，特别适用于垂直或倾斜方向的标注需求。

三、快捷标注方式

1. 确保已经调出“标注”工具栏。如果尚未调出，可以在菜单栏空白处右键单击，选择“标注”即可调用。

2. 在“标注”工具栏中找到“垂直标注”按钮（如果有的话），点击该按钮。

3. 按照提示依次选择垂直方向上的两个端点，然后确定尺寸线位置，即可快速完成垂直标注。

四、设置标注样式

1. 在进行垂直标注前，最好先设置好合适的标注样式。输入“DIMSTYLE”命令，打开“标注样式管理器”对话框。

2. 在对话框中选择当前使用的标注样式，点击“修改”按钮。

3. 在“修改标注样式”对话框中，切换到“直线”选项卡，设置尺寸线和尺寸界线的颜色、线型、线宽等参数，确保垂直标注的线条清晰、规范。

4. 切换到“符号和箭头”选项卡，设置箭头的样式、大小等参数；再切换到“文字”选项卡，设置文字的样式、高度、位置等参数。通过合理设置标注样式，可以使垂直标注更加符合绘图规范与整体要求。

总之，掌握AutoCAD的垂直标注方法，能够准确地在图纸上添加垂直方向的尺寸信息，有效提升绘图的质量与效率。
