AMD PROM21芯片组揭秘：实现英特尔主板跨平台使用

IT之家 12 月 30 日消息，AMD 在大多数 AM5 主板平台上采用的祥硕 PROM21 芯片组，能将一组上行的 PCIe 4.0×4 通道扩展为 8 条 PCIe 4.0、4 条 PCIe 3.0 以及多个 USB 接口，当然这些 PCIe 通道也能切换为 SATA 接口使用。

从本质上讲，PROM21 是一颗集成了 SATA 与 USB 控制器的 PCIe 交换芯片。那么这颗芯片能否作为标准的 PCIe 交换芯片，应用到 AMD 乃至英特尔的主板上呢？

AMD X670 (E) / X870E 所采用的双 PROM21 “二仙桥”设计，其实已经暗示了这种可能性。华擎开发的 B650 “升级款”X670 原型卡也显示，这种应用在技术上不存在障碍。而 B 站网友 @铁甲依然在__ 则在今日发布的视频中，给出了明确的肯定答案。

▲ 图源：铁甲依然在__ 视频

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

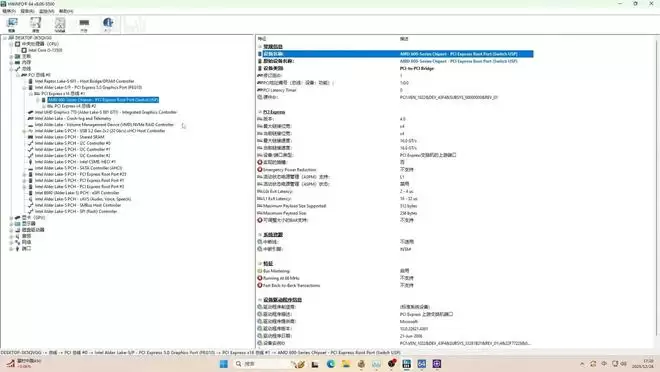

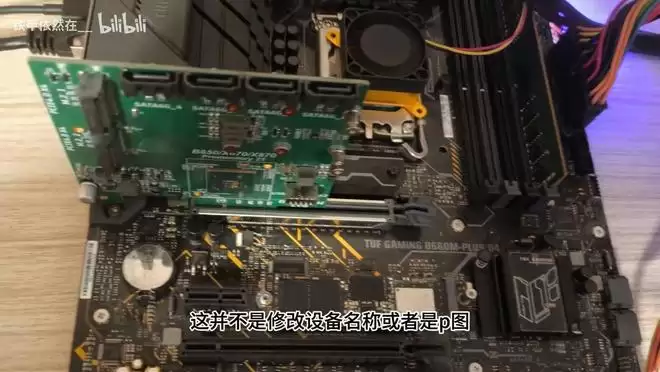

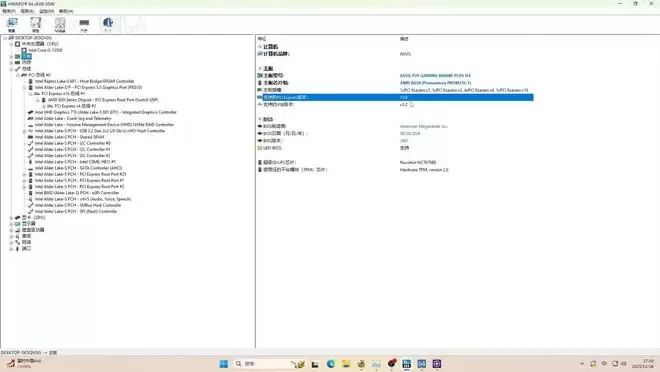

上图主板为英特尔平台的华硕 TUF GAMING B660M-PLUS D4，安装了一张基于 PROM21 芯片的 PCIe 扩展卡。下方两张图片是该系统的硬件识别信息。

▲ 图源：铁甲依然在__ 视频

▲ 图源：铁甲依然在__ 视频

据 UP 主介绍，这个项目一度遇到困难：初版 PCIe 扩展卡上的 Prom21 芯片虽能被系统识别，但扩展出的接口仅有 SATA 可用，原因是缺少配套固件。在与另一位网友合作后，新的扩展卡设计添加了配套的 SPI Flash 芯片并刷入固件，使其能够发挥全部功能。

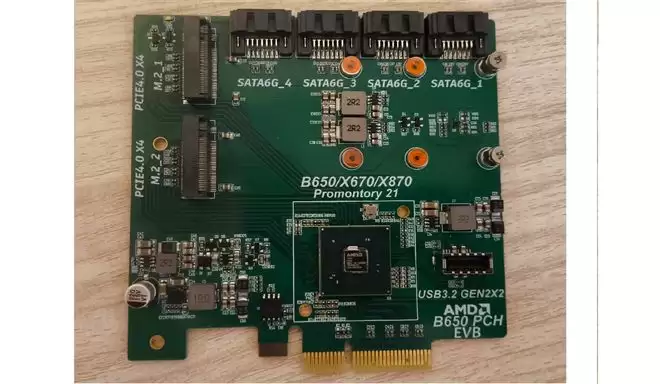

在目前已开源的 PCIe 扩展卡设计上，Prom21 芯片能够将一组 PCIe 4.0×4 上行通道扩展为 2 个 PCIe 4.0×4 的 M.2 硬盘位、4 个 SATA III 6Gbps 接口以及 1 组 USB-C 20Gbps 接针。
