SOLIDWORKS旋转凸台绘图技巧:5步掌握核心绘制方法



想要在SOLIDWORKS中创建旋转凸台模型,首先需要启动软件并进入三维设计界面。选择一个基准面后,系统便会切换至草图绘制状态。接着,从直线工具中找到并点选“中心线”功能,以坐标原点为起点,绘制一条水平方向上的中心线。这条线将作为后续旋转操作所围绕的旋转轴。

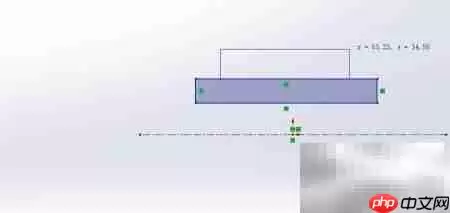

然后,借助矩形工具,在中心线附近绘制一个标准的矩形。注意确保其几何中心与坐标原点对齐,这样就初步勾勒出了主体轮毂的基础外形。

接下来,在已绘制的大矩形一侧,继续使用矩形工具添加一个较小的矩形,使其与大矩形相邻连接,共同构成一个组合截面。

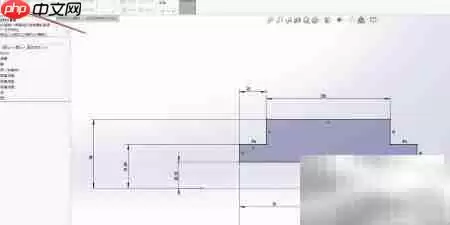

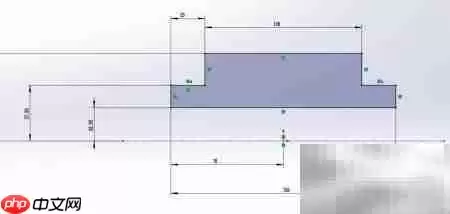

此时,草图轮毂已基本成型。我们可以使用智能尺寸标注工具,为各条边线添加精确的尺寸定义,并将数值调整为符合设计要求的精准参数。


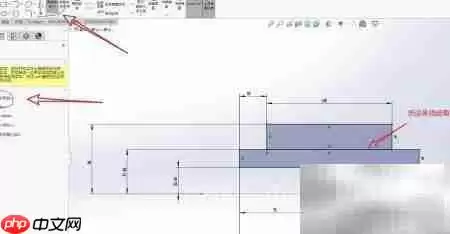

完成尺寸标注后,需要清理掉多余的线条。使用“裁剪实体”工具中的“强劲裁剪”功能,删除不需要的线段,确保轮毂轮廓完全封闭且没有冗余的图形元素。



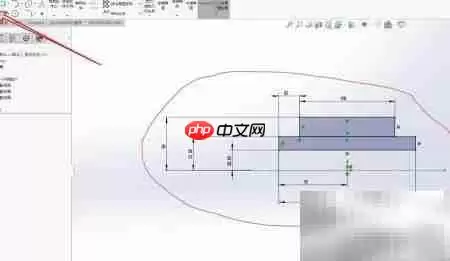

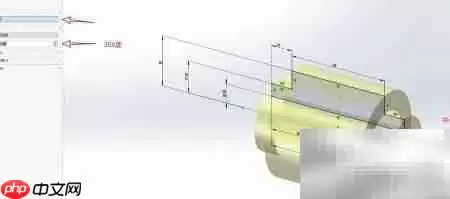

退出草图模式后,在特征工具栏中找到并选择“旋转凸台”命令。将之前绘制的中心线设为旋转轴,并将旋转角度参数设置为360度。确认操作后,一个完整的回转体三维模型便成功生成了。
