随着工业自动化与新能源汽车技术的飞速发展，一套崭新的流量检测控制系统实训台与新能源车电子及车载CAN网络系统实验台近日正式亮相教学应用。这两台设备通过高度集成的实验模块与直观的操作界面，为相关专业学生搭建了一个从理论到实践的进阶学习平台。

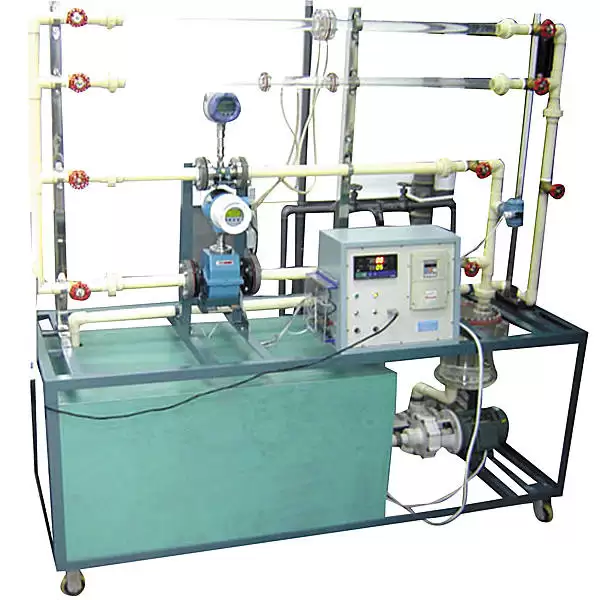

流量检测及控制系统实训台以循环水系统为核心，整合了多种流量检测装置与控制组件。配置包括40L PVC循环水箱、20L有机玻璃计量水箱及防腐循环水泵，可稳定实现3.5m³/h的流量输出。在实验过程中，学生可以通过涡轮流量计、孔板流量计、文丘里流量计及弯管流量计这四种检测装置，对比不同原理下的流量测量效果，同时结合差压传感器与铂电阻温度传感器采集的数据，完成流量计的标定与误差分析。设备支持变频器调节水泵转速，能模拟不同工况下的流量控制需求，其运行环境覆盖0-40℃温度范围与≥90%RH湿度条件，可满足连续操作的使用要求。

新能源车电子与车载CAN网络系统实验台则聚焦电动汽车核心技术，完整复现了整车CAN总线架构。设备采用4mm厚铝塑板面板，表面喷涂防火防潮涂层并印制彩色电路图，直观展示VCU系统、电机控制、电池管理及充电系统等模块的连接关系。实验台集成了点火开关、整车控制器模块、智能仪表、电源系统、电动机控制器等核心部件，通过动力电机、油门踏板与制动踏板的联动操作，可动态模拟车辆行驶状态下的CAN总线数据传输过程。设备框架采用铝合型材搭建，台面铺设32mm厚高密度复合板，配备带自锁功能的万向脚轮，既保证设备稳定又便于灵活移动。

两套设备均通过模块化设计实现功能拓展。流量检测实训台可更换不同管径的有机玻璃测试管段，满足多样化实验场景需求；新能源车实验台则预留了故障设置接口，支持教师通过插入断电器或修改参数模拟系统故障，强化学生的故障诊断与排除能力。这种"理论学习-实践操作-故障模拟"的三段式教学模式，帮助学生在动手实践中真正理解复杂的工业系统与新能源汽车电子架构。
