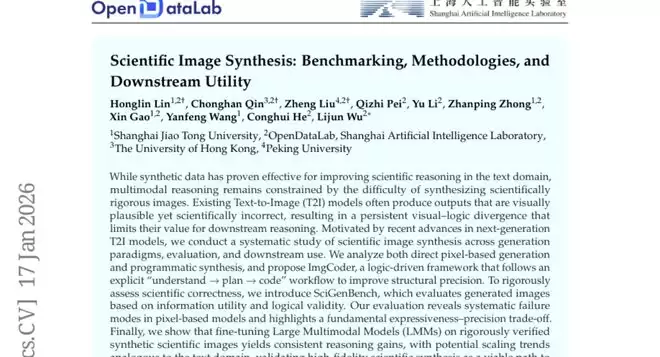

这项由上海人工智能实验室联合上海交通大学、香港大学、北京大学等多家机构共同完成的研究，发表于2026年1月的arXiv预印本服务器（论文编号arXiv:2601.17027v1），为科学图像合成领域带来了重大突破。有兴趣深入了解的读者可以通过该编号查询完整论文。

在现代科学研究中，准确的科学图像就像是实验室的"通用语言"——无论是化学分子结构图、物理电路图，还是数学几何图形，这些图像都承载着精确的科学信息。然而，当前的AI图像生成技术就像是一位艺术天赋很高但理科基础薄弱的画家，虽然能够绘制出视觉上美观的图像，却经常在科学准确性上"翻车"。比如，AI可能会画出一个看起来很像分子结构的图形，但仔细一看，原子数量不对，化学键的连接方式也不符合化学原理。

这个问题的核心在于，现有的文本到图像（T2I）生成模型在处理科学内容时，往往只关注"看起来像"，而忽略了"科学上正确"这个更重要的要求。就好比让一个从未学过化学的人根据描述画分子结构图，结果可想而知。

为了解决这个难题，研究团队开发了一个名为"ImgCoder"的创新框架，同时建立了专门用于评估科学图像生成质量的基准测试"SciGenBench"。这套解决方案的核心思路是让AI不再依靠"感觉"来画图，而是遵循严格的逻辑推理过程，就像一个经过专业训练的科学插画师一样。

一、从"艺术家"到"科学家"：ImgCoder的独特设计理念

传统的AI图像生成就像是让计算机学习成千上万的绘画作品，然后根据文字描述直接"想象"出一张图片。这种方法在生成风景画或人物肖像时效果不错，但面对科学图像时就显得力不从心了。原因很简单：科学图像不是靠"想象"出来的，而是需要严格按照科学原理和精确的数值关系来构建。

ImgCoder采用了一种全新的"理解→规划→编码"三步走策略，就像一个经验丰富的科学家在绘制实验示意图时的思维过程。首先，AI需要深入理解题目描述中的每一个科学要素，包括物体的性质、数值关系和空间布局。接着，AI会制定详细的绘图计划，确定每个元素应该放在哪里，用什么样的符号表示，标签应该如何放置。最后，AI会生成可执行的绘图代码，通过程序化的方式精确绘制出科学图像。

这种方法的最大优势在于，每一步都是可验证和可控制的。就像建筑师在盖房子前会先画设计图、做结构计算一样，ImgCoder确保每个绘图决策都有科学依据。研究团队基于不同的语言模型开发了多个版本，包括基于Qwen3-235B-Instruct的Qwen3-ImgCoder和基于Gemini3的Gemini3-ImgCoder，为不同应用场景提供了灵活的选择。

二、全面评估科学图像质量的"体检表"：SciGenBench基准测试

仅仅有了好的生成方法还不够，如何客观评估AI生成的科学图像质量同样重要。传统的图像评估方法主要关注视觉相似度，就像只看照片是否清晰好看，而不管内容是否正确。但对于科学图像来说，一个微小的错误——比如电路图中电阻的阻值标错，或者几何图形中角度不准确——都可能导致完全错误的结论。

为此，研究团队精心构建了SciGenBench这个专门的评估基准。这套基准就像是给科学图像做"全面体检"，包含了1400个精心设计的测试问题，涵盖数学、物理、化学、生物和通用图表等5大领域的25种具体图像类型。每个测试不仅要求AI能生成图像，还要通过专门设计的"视觉问答测试"来验证图像中的科学信息是否准确。

这个评估系统的巧妙之处在于采用了"反向验证"的思路。研究团队为每张生成的图像设计了若干个具体的问题，比如"图中标注的电阻值是多少？"或"三角形的三个顶点坐标分别是什么？"如果AI生成的图像信息准确，那么另一个AI模型应该能够通过"看图"正确回答这些问题。这就像是让一个人根据地图指路，如果地图画得准确，别人就能根据地图顺利找到目的地。

评估维度包括五个关键方面：信息完整性和准确性、布局和几何精度、图像清晰度和可读性、科学合理性，以及表现力和丰富性。这种多维度评估确保了对科学图像质量的全面把握，就像医生体检时会检查多个器官系统一样。

三、两种路径的较量：像素生成与程序化生成的优劣对比

在科学图像生成领域，目前主要有两种技术路径，就像两个不同风格的画家。第一种是"直觉派画家"，代表着传统的像素级生成方法，包括那些我们熟悉的AI绘画工具，如Nanobanana-Pro、GPT-Image-1.5等。这类方法的优势是表现力强，能够生成视觉上丰富多彩的图像，就像一位艺术功底深厚的画家，能够绘制出令人赏心悦目的作品。

第二种是"工程师派画家"，也就是ImgCoder代表的程序化生成方法。这种方法虽然在视觉表现力上可能略显"呆板"，但在精确性和逻辑严谨性方面有着无可比拟的优势。就像建筑师的施工图虽然不如艺术画那样优美，但每一条线都有明确的含义和精确的尺寸。

通过大规模的对比测试，研究团队发现了一个有趣的现象：这两种方法各有千秋，存在明显的"精确性与表现力权衡"。在需要精确几何关系的数学题和物理图表中，ImgCoder表现出色，准确率达到77.87%，明显超过了最好的像素生成模型Nanobanana-Pro的73.41%。但在生物细胞图和某些化学反应图等需要丰富视觉细节的场景中，传统像素生成方法仍有一定优势。

更有趣的是，研究团队发现即使是最先进的闭源模型，与真实科学图像之间仍然存在可观测的"数字痕迹"。通过频谱分析发现，AI生成的图像往往具有过于"锐利"的数字特征，缺乏真实扫描图像中的自然衰减特性。这就像是印刷品与手写体的差异——虽然都能传达信息，但仔细观察还是能够区分出来。

四、AI辅助科学教育的实际效果：提升推理能力的关键发现

研究的一个重要发现是，高质量的合成科学图像确实能够显著提升AI模型的科学推理能力。研究团队使用不同质量的合成图像对大型多模态模型进行训练，结果发现了类似于文本领域"数据越多效果越好"的规律。

当使用ImgCoder生成的高精度科学图像进行训练时，模型在几何推理和数学问题求解方面的准确率提升了约3.7个百分点。虽然这个数字看起来不大，但在AI领域，这样的提升已经相当可观了，相当于让一个原本能够解决54.5%科学问题的AI助手，提升到能够解决58.2%的问题。

更令人鼓舞的是，这种提升表现出了明显的"规模化效应"。实验数据显示，随着训练数据量从50个样本增加到1400个样本，模型性能呈现稳定的对数线性增长趋势，准确率从43.9%提升到46.1%，而且没有出现性能饱和的迹象。这意味着，只要有足够多的高质量科学图像数据，AI的科学推理能力还有很大的提升空间。

这个发现对于科学教育具有重要意义。在传统教学中，制作高质量的科学图像往往需要专业的绘图技能和大量时间。而现在，教师可以利用这类工具快速生成准确的科学示意图，为学生提供更加直观和精确的学习材料。同时，这也为开发智能化科学教育系统奠定了技术基础。

五、发现AI绘图的"通病"：五大典型错误模式分析

通过对大量生成图像的深入分析，研究团队发现AI在科学图像生成中存在五种典型的错误模式，这些错误就像是AI的"通病"，具有一定的规律性和可预测性。

第一种是"组合错误"，就像拼图时把碎片放错了位置。比如在绘制电路图时，AI可能会正确识别出需要4个电容器，但实际画出来却是5个，或者把本应并联的电阻画成了串联。这类错误反映了AI在理解复杂空间关系时的局限性。

第二种是"渲染错误"，主要表现为文字模糊、线条断裂等低级视觉问题。这就像打印机墨盒不足时打印出的文档，虽然大致内容正确，但细节模糊不清。有趣的是，这类错误在开源模型中比较常见，而在高端商业模型中已经大大减少。

第三种是"结构错误"，涉及几何逻辑或拓扑关系的违背。比如画一个三角形时角度明显不对，或者在物理图中画出了不可能存在的几何结构。这类错误最容易误导学习者，因为从远处看图形似乎是对的，但仔细分析就会发现问题。

第四种是"密集数据错误"，主要出现在需要精确排列大量信息的场景中，如数据表格或复杂矩阵。AI往往难以保持严格的行列对齐，就像一个急躁的学生在抄写数学作业时容易把数字写歪一样。

第五种是"领域知识错误"，这是最严重的一类错误。AI可能生成看起来很专业的分子结构图，但违反了基本的化学价键理论，或者画出不符合物理定律的力学图。这类错误的危险在于，非专业人士很难发现问题，容易被误导。

值得注意的是，不同类型的AI模型在这些错误模式上表现出明显差异。传统的像素生成模型更容易出现前三种错误，而ImgCoder由于采用了程序化生成，在结构准确性和密集数据处理方面表现更好，但在视觉表现力方面可能显得相对"简朴"。

六、科学图像生成的未来前景：协同演进的新模式

基于这项研究的发现，研究团队提出了一个有趣的"螺旋协同演进"假设。他们认为，程序化生成和像素生成这两种方法不是竞争关系，而是可以相互促进、共同发展的伙伴关系。

具体来说，程序化方法可以为像素生成提供结构化的训练数据，帮助后者学习正确的科学逻辑和几何关系。同时，像素生成方法丰富的视觉表现力又可以为程序化方法提供灵感，让生成的图像不仅准确，而且更加生动直观。这就像是让严谨的工程师和富有想象力的艺术家携手合作，取长补短。

研究数据已经显示出这种协同的初步迹象。那些基于相同底层模型的不同变体（如Nanobanana-Pro和Gemini-3-ImgCoder都基于Gemini-3架构）在图像构建策略上表现出高度相似性，暗示着不同方法之间确实存在知识传递的可能。

展望未来，这种协同演进模式可能催生新一代的科学图像生成系统。这些系统能够根据具体需求自动选择最合适的生成策略：当需要绘制精密的工程图纸时，优先使用程序化方法确保准确性；当需要制作科普宣传材料时，则更多依赖像素生成方法提供视觉吸引力。

更进一步，随着AI技术的发展，未来的科学图像生成系统可能具备类似人类科学家的"双重思维"——既能进行严密的逻辑推理，又能发挥创造性想象。这将为科学研究、教育和科学传播带来革命性的变化，让复杂的科学概念变得更加直观易懂。

说到底，这项研究不仅仅是技术上的突破，更是对科学可视化本质的深刻思考。它告诉我们，真正优秀的科学图像不只是要"好看"，更要"正确"和"有用"。ImgCoder和SciGenBench的出现，为我们提供了实现这一目标的有效工具和评判标准。随着这项技术的不断完善和推广，我们有理由相信，AI将在科学教育和研究中发挥越来越重要的作用，让科学知识的传播变得更加高效和准确。对于那些希望深入了解技术细节的读者，可以通过论文编号arXiv:2601.17027v1查阅完整的研究报告。

Q&A

Q1：ImgCoder与普通AI画图工具有什么不同？

A：ImgCoder最大的不同在于它不是直接"画"图像，而是先理解科学内容，制定绘图计划，然后生成精确的程序代码来绘图。就像工程师画图纸一样严谨，而普通AI画图工具更像艺术家凭感觉创作，容易在科学准确性上出错。

Q2：SciGenBench基准测试是如何评判AI生成图像质量的？

A：SciGenBench采用"反向验证"方法，为每张生成的图像设计具体问题，让AI通过"看图"回答，比如"图中的电阻值是多少"。如果图像准确，AI就能答对问题。同时还从信息准确性、几何精度、清晰度等五个维度全面评估。

Q3：这项技术能在科学教育中实际应用吗？

A：完全可以。实验显示，用高质量合成科学图像训练的AI模型在科学推理方面提升了3.7个百分点。教师可以用这类工具快速生成准确的教学示意图，学生也能获得更直观精确的学习材料，大大提升科学教育效率。
