英特尔Nova Lake对决AMD Zen 6：同期发布规格深度解析

最新消息显示，处理器领域的两大巨头英特尔与AMD，有望在2027年初的CES展会上同步推出各自的新一代消费级桌面处理器，届时英特尔的Nova Lake-S与AMD的Zen 6（Olympic Ridge）将展开正面交锋。此前曾有传闻称Nova Lake原计划在2025年底上市，但受今年存储类芯片短缺的影响，发布计划被迫推迟至2027年。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

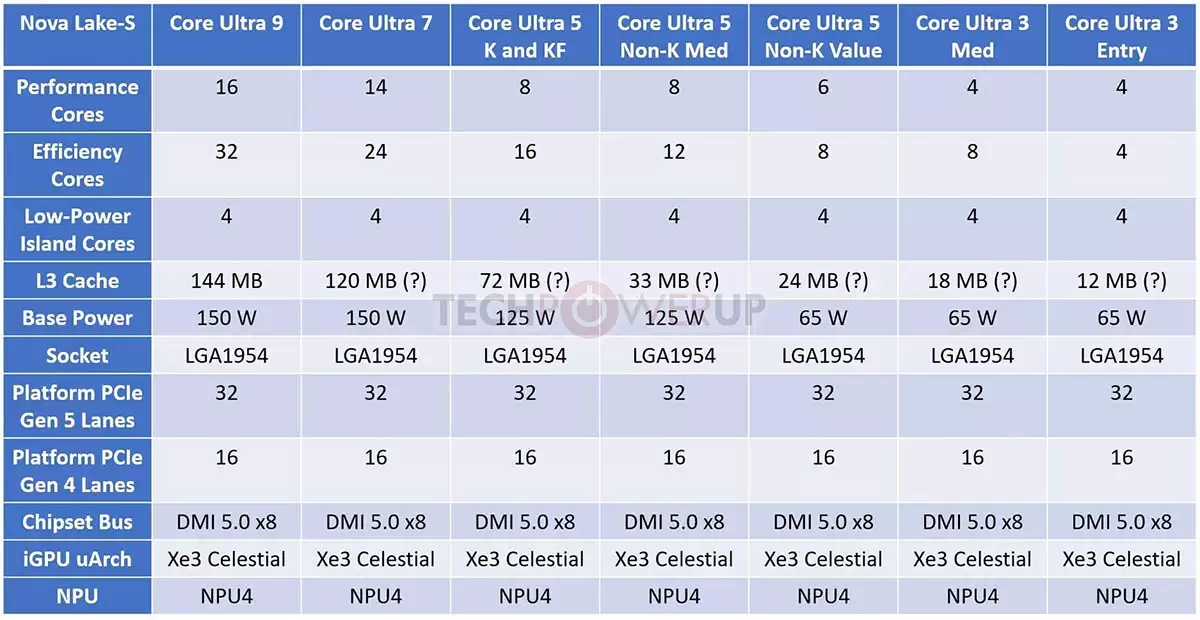

据TechPowerUp等媒体报道，关于Nova Lake-S的规格细节正逐渐清晰。该系列处理器将提供单计算模块与双计算模块两种设计方案。其中，面向高端市场的酷睿Ultra 9和Ultra 7将采用双计算模块，分别拥有52核心（16性能核+32能效核+4低功耗能效核）与28核心（8性能核+16能效核+4低功耗能效核）的配置，两者的热设计功耗（TDP）均为150W。

主流级别的酷睿Ultra 5和入门级的酷睿Ultra 3则将采用单计算模块。酷睿Ultra 5的产品线最为丰富：K系列旗舰规格与当前的酷睿Ultra 9相当，拥有8性能核+16能效核+4低功耗能效核；中端非K版本则具备8性能核+12能效核+4低功耗能效核，规格对标当下的酷睿Ultra 7，其TDP与K系列同为125W；入门级型号则缩减至6性能核+8能效核+4低功耗能效核，据称采用更小的计算模块，TDP降至65W。值得注意的是，部分酷睿Ultra 5型号将配备大容量的bLLC（次末级缓存）设计，以提升性能。

酷睿Ultra 3则提供两种核心组合：4性能核+8能效核+4低功耗能效核，以及4性能核+4能效核+4低功耗能效核，两者的TDP均为65W。

关于Nova Lake的底层架构设计，目前尚不确定它将沿用Meteor Lake的四模块设计，还是采用类似Panther Lake的三模块布局。后者的主要变化在于取消了独立的SoC模块，将其I/O功能拆分并入平台控制模块和计算模块中。

在平台支持方面，Nova Lake将支持DDR5-8000内存，并通过CPU与芯片组组合提供总计32条PCIe 5.0通道和16条PCIe 4.0通道。核显方面将升级至Xe3架构（Celestial），但在显示输出和媒体处理引擎上可能会有进一步提升，甚至不排除采用更先进的Xe4架构（Druid）的部分技术。
