AutoCAD 2010 线段延伸功能全面解析与操作指南

在 AutoCAD 2010 中，延伸线段是一项基础且高频使用的编辑功能，它能帮助用户快速将线段延长至指定的边界。掌握其操作方法，能显著提升绘图效率。本文将为您提供一份清晰、易懂的图文教程，手把手教您如何实现线段的精准延伸。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

AutoCAD 2010 如何延伸线段：详细步骤教学

第一步：启动软件并定位功能

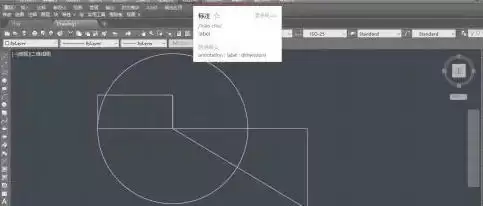

首先，打开 AutoCAD 2010 软件。进入主界面后，请将目光聚焦于顶部的菜单栏。在这里，找到并单击“标注”菜单项。这一步是调用相关辅助功能的关键入口，为后续的延伸操作做好准备。

第二步：选择标注工具

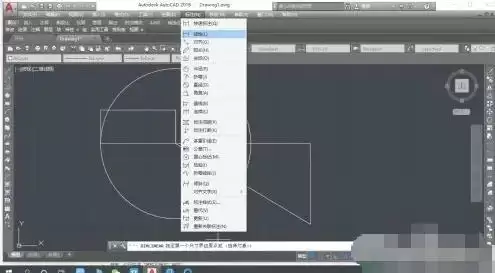

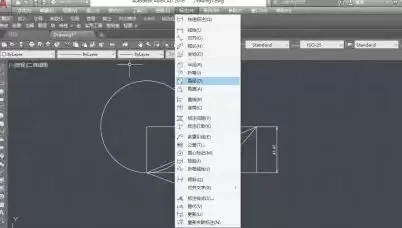

点击“标注”后，会弹出一个下拉菜单列表。请在该列表中，找到并选择“直径”标注命令。选择此命令的目的，是通过创建尺寸标注来辅助定义延伸的参考边界，这是实现精确延伸的重要技巧。

第三步：指定目标对象

现在，将操作中心转移到绘图区域。移动鼠标光标，将其悬停或单击在您需要作为延伸参考的圆形图元边缘上。确保软件正确识别并高亮显示了该圆形对象，这是后续步骤得以顺利进行的前提。

第四步：放置并利用标注线

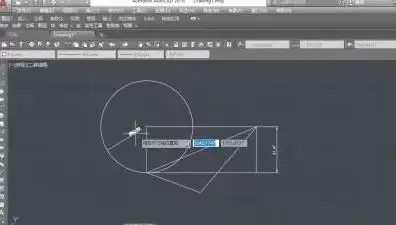

选中圆形后，系统会自动生成直径标注的预览。此时，不要立即单击确认。您可以按住鼠标左键，拖动标注文本和尺寸线，将其放置在一个合适的位置。这个拖动调整的过程，本质上是利用标注的延伸线来可视化并确定其他线段需要延伸到的精确边界点。

第五步：确认标注位置

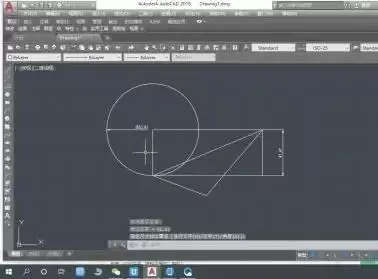

当您将标注拖动到理想的位置后，单击鼠标左键即可完成标注的放置。这一步是固定参考边界的关键操作，相当于为后续的线段延伸设定了一个明确的“目标线”。

第六步：完成与总结

至此，通过标注辅助进行线段延伸参考设定的流程就完成了。您可以看到圆的直径已被清晰标注。此方法巧妙地运用了 AutoCAD 的对象捕捉和几何约束逻辑，为您后续使用“延伸”命令编辑其他线段提供了准确的边界参考。整个过程逻辑清晰，是提升 AutoCAD 2010 使用技巧的有效途径。
