CAD图纸打印样式设置方法

CAD作为一款专业的工程绘图与设计软件，其最终的设计成果通常需要输出为纸质图纸或电子文档。从数字屏幕到物理纸张，精准的打印设置是实现高质量输出的关键。许多用户在绘图时游刃有余，却在打印环节遇到困惑：如何配置样式？参数如何调整？本文将为您系统梳理CAD图纸打印样式的设置流程，提供清晰易懂的步骤指南，帮助您轻松掌握从设置到输出的全过程。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

步骤详解

首先，启动您的CAD软件，打开包含目标图纸的工作文件。明确您需要打印的具体内容与范围，这是确保后续操作准确无误的基础。

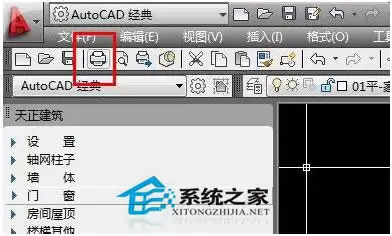

接下来，调用打印功能。您可以直接点击软件界面左上角明显的【打印机】图标。对于熟练用户，使用键盘快捷键Ctrl+P是更高效的选择。

执行命令后，有时会弹出关于打印的提示或警告窗口。这通常是常规的系统提示，无需担心，直接点击“确定”或“继续”按钮即可。

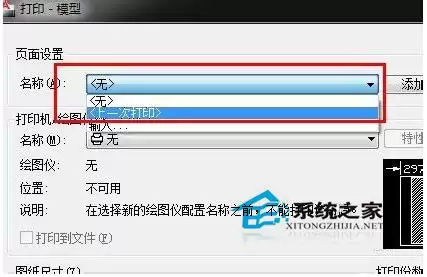

此时，您将进入打印设置的核心对话框。在【打印机/绘图仪】选项区域，如果近期有过打印记录，可以选择“上一次打印”来快速复用之前的配置。若是首次设置，则需要从设备列表中选择与您计算机连接的实体打印机型号。如果不确定型号，查看打印机机身上的品牌与型号标识是最可靠的方法。

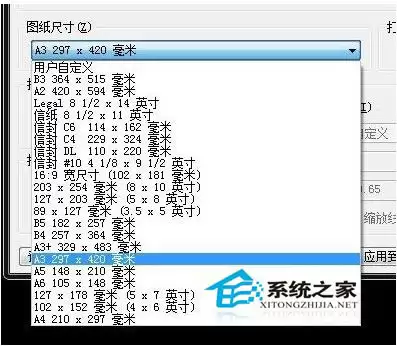

紧接着设置【图纸尺寸】。这个选项决定了输出纸张的实际大小。根据您的出图要求，从下拉菜单中直接选择A4、A3、A2或A1等国际标准图幅即可，操作非常直观。

在【打印范围】部分，选择“窗口”模式，然后返回绘图区域，用鼠标框选出您需要打印的具体图形区域。请务必勾选旁边的“居中打印”复选框，这可以确保图纸内容自动对齐到纸张中心位置。

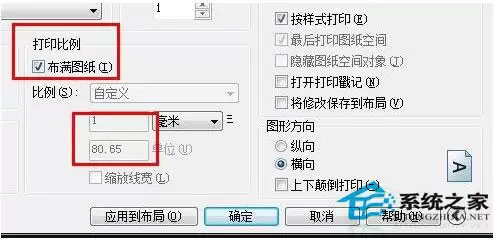

接下来是关键的比例调整环节。如果您希望软件自动缩放图形以适配所选纸张，直接勾选【布满图纸】选项即可，下方的比例数值会随之自动更新。

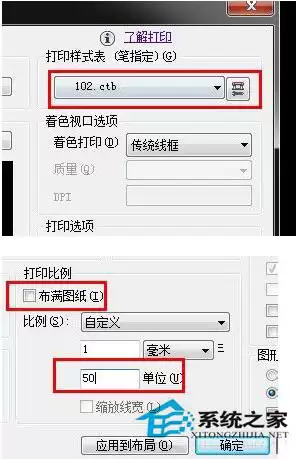

如果您需要严格按照特定的出图比例（例如1:50或1:100）进行打印，则不要勾选“布满图纸”，并在下方的比例输入框中手动键入所需的比例值。

打印样式表是控制最终输出视觉效果的核心。在设置面板的右侧区域，您可以配置线条的颜色、线型、线宽等关键属性。通过此功能，您可以指定不同颜色的图层或图形对象在打印时的表现，例如实现“将所有蓝色线条打印为灰色并设定为细线”等专业效果。

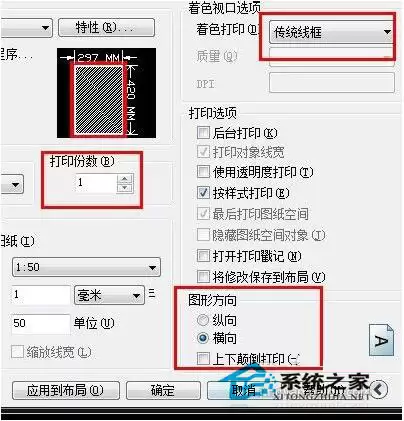

其余设置项较为常规：在相应位置指定需要打印的份数，选择纸张的方向（横向或纵向），并确定打印输出模式（例如直接打印到纸张，或输出为PDF文件）。

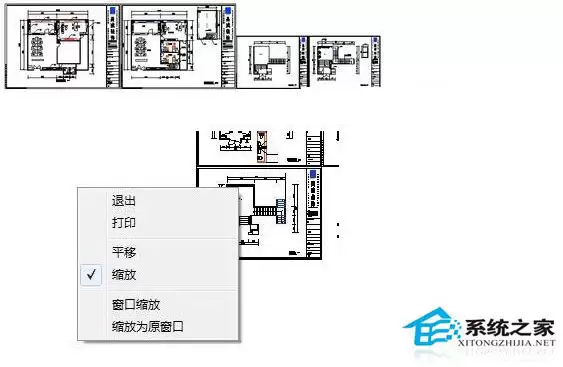

所有参数配置完成后，强烈建议先点击对话框左下角的【预览】按钮。在预览界面中，您可以全面检查图纸在纸张上的布局、比例、线型线宽等所有细节是否符合预期。确认无误后，在预览窗口中右键选择“打印”，或者关闭预览返回主设置面板点击“确定”，即可开始执行打印任务。

以上就是CAD图纸打印样式设置的完整步骤解析。通过系统性地了解每个设置环节的作用与操作方法，您会发现，获得一张清晰、规范、符合要求的打印图纸其实并不复杂。建议您立即打开一份CAD图纸，参照本指南亲自实践一遍，以巩固掌握这项实用技能。
