量子点芯片如何实现量子比特的可移动性

量子计算领域迎来一项突破性进展：荷兰代尔夫特理工大学与QuTech的研究团队在《自然》期刊发表最新成果，成功为量子点量子比特赋予关键的可移动能力，有望解决该技术路线的长期瓶颈。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

研究团队在一枚仅集成6个量子点的测试芯片上，首次实现了单电子自旋量子比特在不同量子点之间的可控转移，并在此基础上完成了双量子比特逻辑门操作、纠缠态制备与验证，更演示了量子隐形传态的全过程。这一系列实验为构建高灵活性、可扩展的量子处理器架构提供了全新的技术路径。

当前量子计算硬件发展主要沿两个方向演进：一是基于可制造电子器件的固态方案，致力于将量子比特像传统晶体管一样集成到芯片中，强调与半导体工艺的兼容性与未来大规模生产潜力；二是采用原子、离子或光子等物理系统，其优势在于量子比特相干时间长、操控灵活且互联自由度更高。

量子点技术属于典型的固态量子比特实现途径。其原理是在纳米尺度势阱中囚禁单个电子，利用电子自旋的上、下状态编码量子信息。由于量子点尺寸极小、可高密度集成，并能借鉴成熟的半导体微纳加工工艺，因此被视为实现大规模量子集成电路最具前景的技术路线之一。

然而，量子点方案长期存在一个显著弱点：量子比特之间的连接通常在芯片制造阶段就已通过物理布线固定，这严重限制了量子纠错架构的选择空间。不同的量子纠错码往往需要不同的比特连接拓扑结构，一旦芯片流片完成，硬件连接便无法调整，相当于提前锁定了系统设计的上限，难以适配未来更高效的纠错方案。

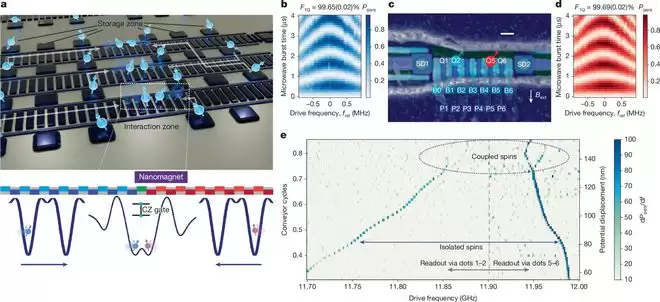

此项研究正是为了突破这一固有限制。团队设计并制备了线性排列的6量子点芯片。实验中，研究人员先在阵列两端初始化单电子自旋量子比特，随后通过精密调控电极电压，将电子逐步“传输”至阵列中央的公共交互区。当两个电子距离足够接近时，其自旋波函数发生重叠，此时可执行受控双量子比特门操作，并生成纠缠态。

关键突破在于操作完成后，团队将这两个电子重新移回初始位置。测量数据证实，两端的自旋态仍保持高度纠缠，表明量子信息在物理传输过程中保真度得以有效维持。此外，研究还成功演示了量子隐形传态协议，即不直接移动粒子本身，而通过纠缠资源与经典通信将量子态从一端传递至另一端。这意味着量子点系统不仅可实现比特的“物理搬运”，还具备了“远程传输”量子信息的能力。

尽管测试器件仍处于早期研发阶段，但已获得令人鼓舞的实验数据：双量子比特门操作成功率超过99%，量子隐形传态保真度达到约87%，展现了该技术路径的可行性。

当然，现有性能距离实现复杂量子算法仍有较大提升空间。基于此，团队提出了一种创新的未来架构设想：将量子芯片划分为功能专一的不同区域，包括“量子存储区”、“量子交互区”以及连接各区域的“传输通道”。量子比特平时存储在低噪声的存储区，当需要进行计算时，再通过可控通道将其精准“调度”至交互区执行门操作。这种“按需连接、动态互联”的模式，有望大幅提升量子处理器的架构灵活性与系统可扩展性。

（图片说明：一组大型方块的渲染图，其中3个方块顶部放有球体，不同颜色的连线连接着这些球体，可能示意了未来量子芯片中比特移动与互联的概念。）
