三星HBM技术曝光将如何改变手机AI未来

移动端AI的算力竞争，正从云端加速向设备端延伸。近日，韩国媒体Etnews的一则报道披露了三星电子在该领域的最新动向：公司正在积极研发下一代HBM技术，旨在为智能手机、平板电脑等移动设备带来更强大的端侧AI性能。

据行业内部消息，三星此次技术攻关的核心是一种名为“多层堆叠FOWLP”的先进封装方案。其研发动机非常清晰：与服务器充裕的空间不同，移动设备内部结构紧凑，对功耗控制和散热管理有着极其严苛的要求。因此，将数据中心级别的高带宽内存（HBM）方案直接移植到手机中是难以实现的，必须探索全新的技术路径。

那么，当前移动设备内存的主流方案存在哪些瓶颈？目前广泛采用的LPDDR内存，多依赖于传统的引线键合封装技术。该技术存在一些固有局限：输入/输出接口数量受限，信号传输损耗较高，且散热性能不佳。这些缺陷使得其难以与高带宽、高集成度的HBM内存有效协同，从而制约了端侧AI算力的释放。

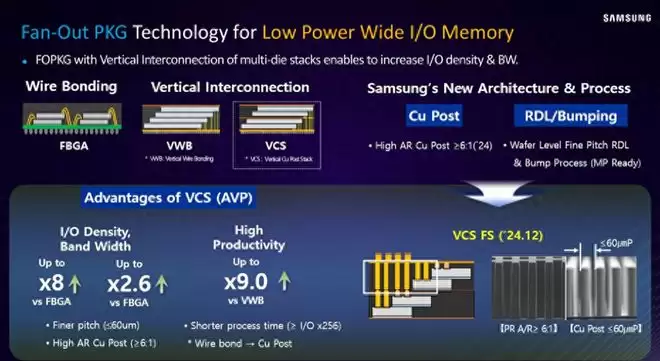

为此，三星将研发重点转向了改进型的垂直互连方案。其核心思路是显著提升芯片内部微铜柱的高宽比——计划从目前的约3:1至5:1，大幅提升至15:1到20:1。这意味着在单位芯片面积内，能够集成更多垂直方向的互联通道，从而直接提升内存数据传输的带宽，满足AI运算对数据吞吐量的高需求。

然而，技术升级之路充满挑战。当铜柱直径被微缩至10微米以下时，新的工艺难题浮现：铜柱的机械强度下降，容易在制造过程中发生弯曲或断裂，可靠性面临考验。如何攻克这一技术障碍？

三星的解决方案是引入扇出型晶圆级封装技术作为关键支撑。具体而言，先对芯片进行模塑封装，随后将内部电路布线有规划地向芯片外围区域延展。这些扩展的布线层不仅能实现更优的电气互连与信号完整性，还扮演着“加固结构”的角色，为纤细的铜柱提供稳定的物理支撑，有效防止其在后续工艺环节或实际使用中发生形变，保障了高密度互连的可靠性。

如果这套融合了高深宽比铜柱与FOWLP封装的技术组合最终验证成功，其带来的性能增益将是显著的。预计内存带宽可实现15%至30%的提升。更为重要的是，在设备内部空间严格受限的条件下，该技术能支持集成更多的I/O接口，从而为端侧AI处理复杂模型与实时数据流提供了坚实的基础设施。

尽管该技术目前尚处于研发阶段，但行业观察已对其应用前景展开预测。分析认为，我们有望在三星Exynos 2800处理器的后续修订版本，或下一代Exynos 2900旗舰平台中，看到相关技术的初步集成与应用。移动设备的内存带宽与本地AI算力格局，或许正迎来一场静水深流式的深刻变革。
