三星研发新一代HBM内存助力高性能AI手机发展

近日，韩国媒体Etnews的一则报道在半导体行业引发广泛关注。消息指出，三星电子正积极研发下一代HBM（高带宽内存）技术，其核心目标直指一个更具挑战性的应用场景：让更高性能的端侧人工智能（AI）在智能手机、平板电脑等移动设备上高效运行。

据知情人士透露，三星此次研发的重点是一种名为“多层堆叠扇出型晶圆级封装”（Multi-Stacked FOWLP）的先进封装技术。其战略意图非常明确：旨在极度有限的移动设备内部空间内，实现更大容量、更高带宽的HBM内存集成。与数据中心充裕的服务器机柜环境截然不同，手机或平板电脑的内部空间堪称“寸土寸金”，同时对功耗控制和散热效率有着近乎苛刻的要求。因此，直接沿用现有的数据中心HBM解决方案是完全不可行的。

那么，当前主流的移动内存方案面临哪些瓶颈？目前，移动设备普遍采用的LPDDR内存主要依赖引线键合（Wire Bonding）技术。该方案虽然成熟稳定，但其输入/输出（I/O）接口数量有限、信号传输损耗较高、散热能力也相对不足。这些固有特性使得它难以满足HBM技术对极致带宽和超高能效的严苛需求。

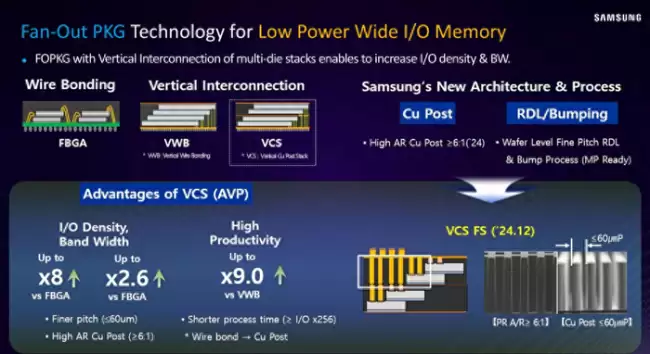

为此，三星将技术突破口转向了改进型的垂直互连结构。具体而言，其计划将芯片内部互连铜柱的高宽比，从现有的3:1至5:1，大幅提升至15:1到20:1。这好比在固定的地基上，建造更高、更密集的“数据传输塔”，从而在芯片面积不变的前提下，集成更多用于高速数据交换的铜线，最终实现内存带宽的跨越式提升。

然而，技术升级之路总是伴随着挑战。当铜柱直径被微缩至10微米以下时，新的难题浮现：这些极其纤细的铜柱容易发生弯曲甚至断裂，结构稳定性面临严峻考验。为解决这一棘手问题，三星引入了扇出型晶圆级封装（FOWLP）技术，充当关键的“强化骨架”。

该工艺的设计思路十分精妙：首先对芯片进行模塑封装，形成一个坚固稳定的基底；随后，将芯片内部的布线层向封装体的外围区域扩展。这些向外延伸的扇出区域，不仅能承载更多的电路连接点，还能为内部那些高深宽比的纤细铜柱提供至关重要的物理支撑，有效防止其在后续制造工艺或实际使用中发生形变，从而确保了整个封装结构的长期可靠性与耐久性。

如果这套“垂直互连强化”与“扇出封装支撑”的组合技术方案最终通过验证并成功量产，其带来的收益将是显著的。从理论上看，内存带宽有望实现15%至30%的提升。更为关键的是，它能够在相同的物理占位面积内，集成数量更多的I/O接口，这为未来移动端AI处理更复杂模型、吞吐更大数据量的任务奠定了坚实的硬件基础。

当然，目前这一切仍处于前沿研发阶段。但行业观察家与分析机构已给出前瞻预测：我们最快有望在三星Exynos 2800处理器的后续修订版本，或下一代Exynos 2900旗舰平台中，看到此项技术的初步落地与应用。到那时，移动设备的本地AI计算能力边界，很可能将被再次大幅拓展。
