联发科天玑8600芯片曝光：3nm工艺与架构全面升级

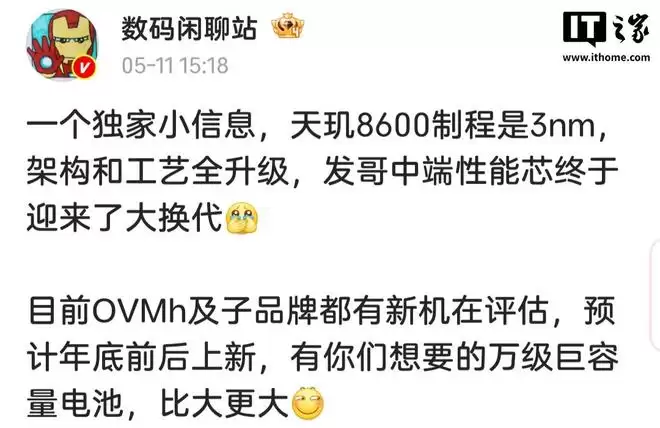

芯片行业迎来重磅更新。据最新供应链消息，联发科下一代中端旗舰平台——天玑8600，即将完成一次从内到外的“架构焕新”。

其最关键的突破在于制造工艺。信息显示，天玑8600将率先跨入3nm制程时代，成为中端市场首款采用该尖端技术的芯片。这意味着晶体管密度与能效比将实现跨越式提升，堪称联发科中端产品线一次里程碑式的技术迭代。

目前，关于该芯片的详细规格，例如CPU核心架构、频率设定及GPU配置等关键参数，仍有待官方进一步披露。但可以确定的是，3nm工艺将为整体性能奠定坚实基础。

要评估此次升级的价值，不妨回顾前代产品的表现。年初发布的天玑8500已展现出强劲竞争力：其采用台积电N4P制程，CPU采用1+3+4全大核设计，包括1颗3.4GHz Cortex-A725性能核心、3颗3.2GHz Cortex-A725能效核心与4颗2.2GHz Cortex-A725效率核心，综合性能较上一代提升7%。

图形处理方面，天玑8500搭载的Mali-G720 MC8 GPU，峰值性能较天玑8400提升25%，且在释放峰值性能时功耗降低20%。这一能效突破，成功将桌面级光线追踪体验引入中高端手机市场。

在天玑8500的优秀基础上，采用3nm工艺的天玑8600，其能效表现与性能上限更值得期待。消息称，多家头部手机厂商已启动基于该平台的机型测试，预计首批终端将于年底前上市。更有趣的是，同期可能推出配备“超万毫安时”超大电池的机型。若消息属实，“3nm强芯”与“续航怪兽”的组合，有望重新定义中端手机的体验标准，引爆年末换机热潮。
