系统流程图绘制方法5步轻松掌握

流程图是提升工作效率、梳理复杂逻辑的得力工具，尤其在系统设计、流程管理和业务分析中发挥着关键作用。今天，我们将深入探讨其中一种专业图表——系统流程图，并手把手教你如何借助高效工具快速绘制。

系统流程图的核心价值在于直观呈现数据在系统中的流动路径、处理环节以及关键决策点。它通过标准化的图形符号（如开始/结束终端、流程步骤、判断菱形）和连接箭头，将抽象的系统运作机制转化为一目了然的视觉蓝图。接下来，我们将以一站式协作白板工具——博思白板Boardmix为例，详细解析系统流程图的绘制步骤与技巧。

1. 启动绘图工具

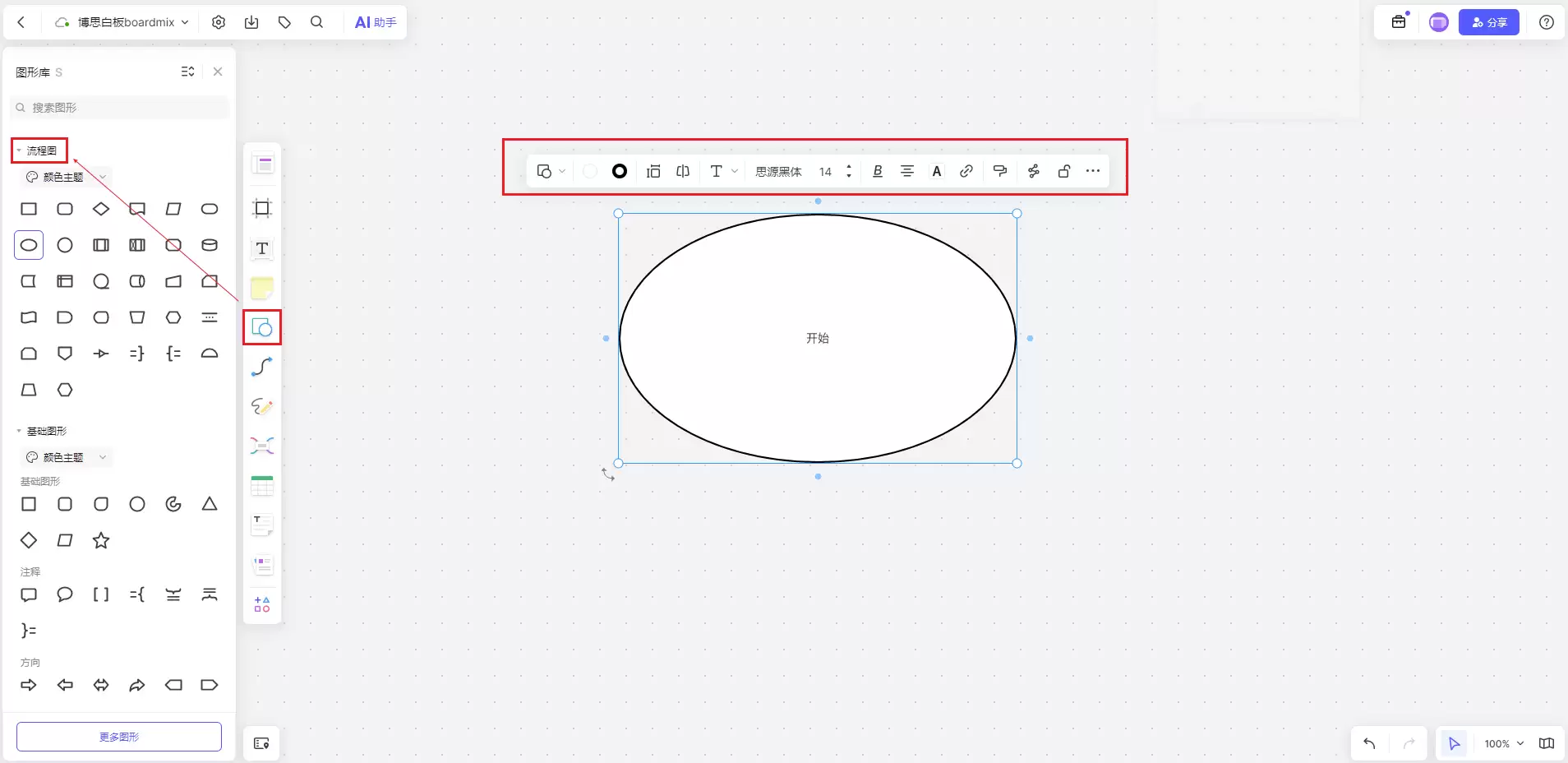

首先，访问绘图平台。Boardmix作为一款在线白板工具，支持免安装使用。只需在浏览器中搜索“博思白板”或直接输入Boardmix官网地址，登录账号后即可进入工作台。点击“新建白板”创建绘图文件，随后在左侧工具栏中找到“图形”工具，展开后即可调用专业的流程图符号库。第一步，从库中选取椭圆形“开始”符号，单击放置于画布合适位置。你还可以根据需要调整图形尺寸、边框样式及文字字体。

2. 添加主要流程步骤

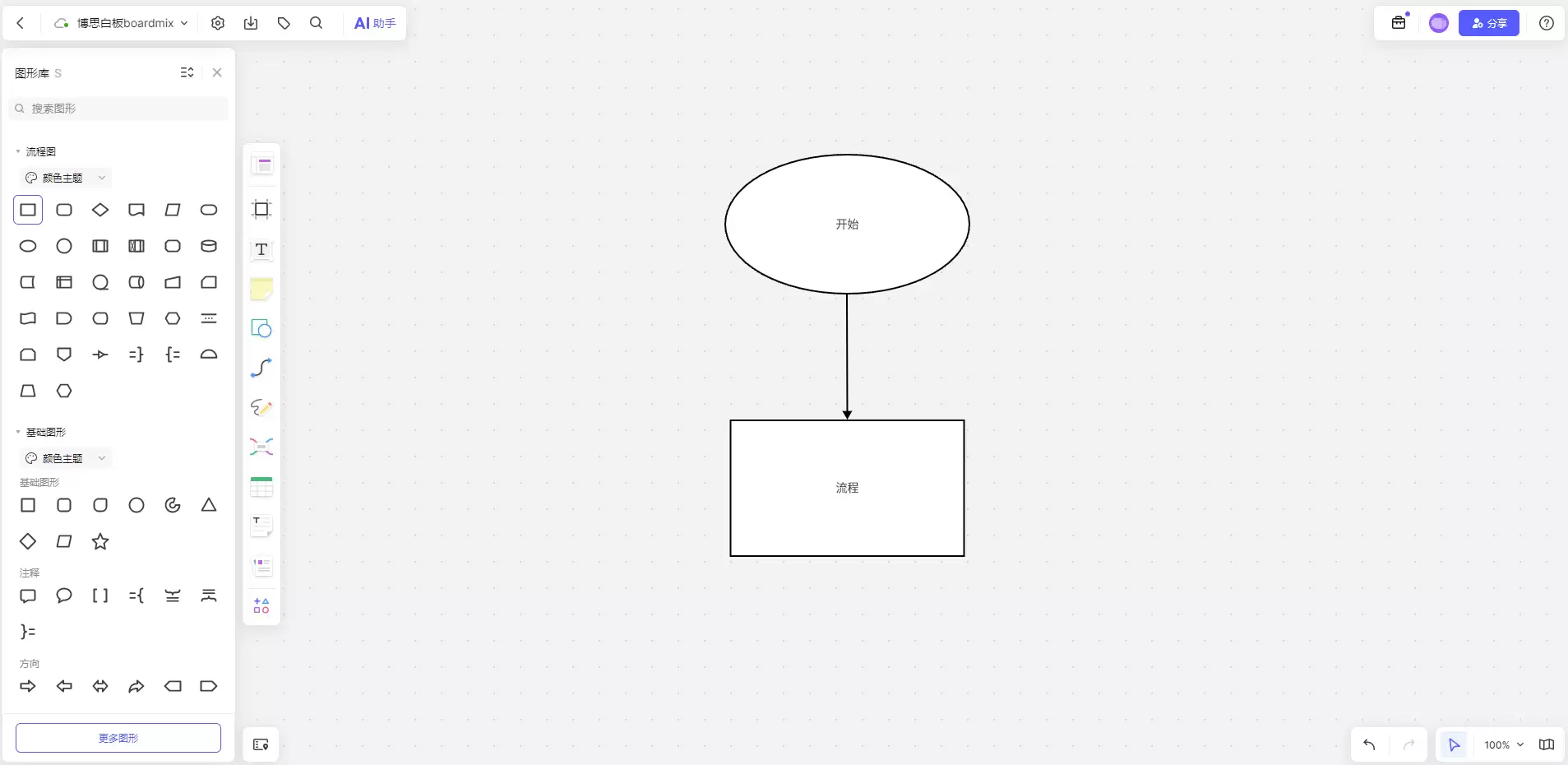

确立起点后，开始描绘核心处理环节。从符号库中选中矩形“流程”符号，添加到画布中，并使用箭头工具将其与“开始”符号相连。这一步对应系统启动后的首个操作或任务节点，是流程图的主体构成部分。

3. 设置决策判断节点

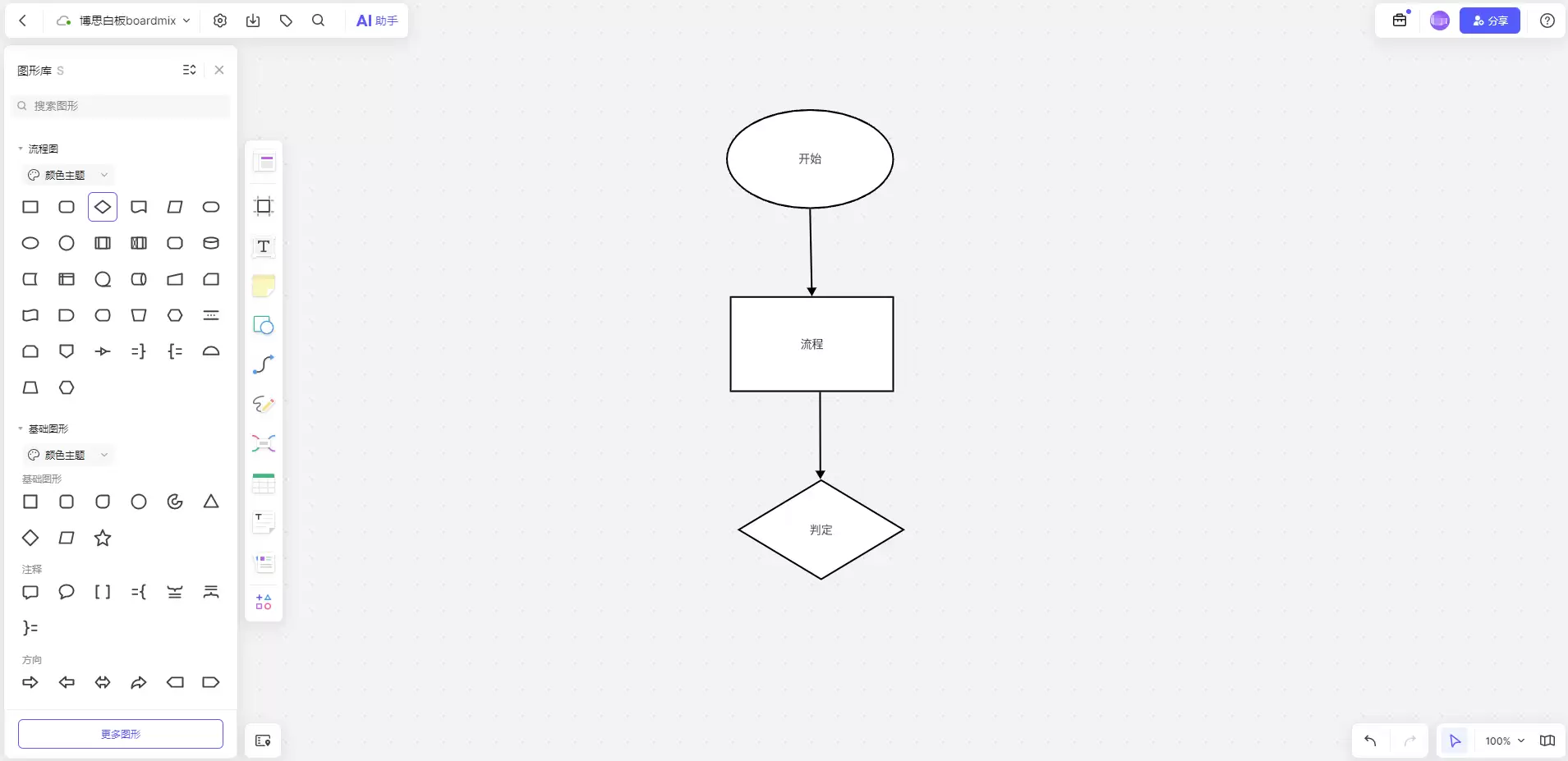

系统运行常涉及条件分支，此时需使用菱形“判定”符号。将其通过箭头连接至上一步流程之后，并在菱形框内填写具体的判断条件（例如“数据校验通过？”）。这一元素是体现系统逻辑复杂性的关键。

4. 规划分支路径走向

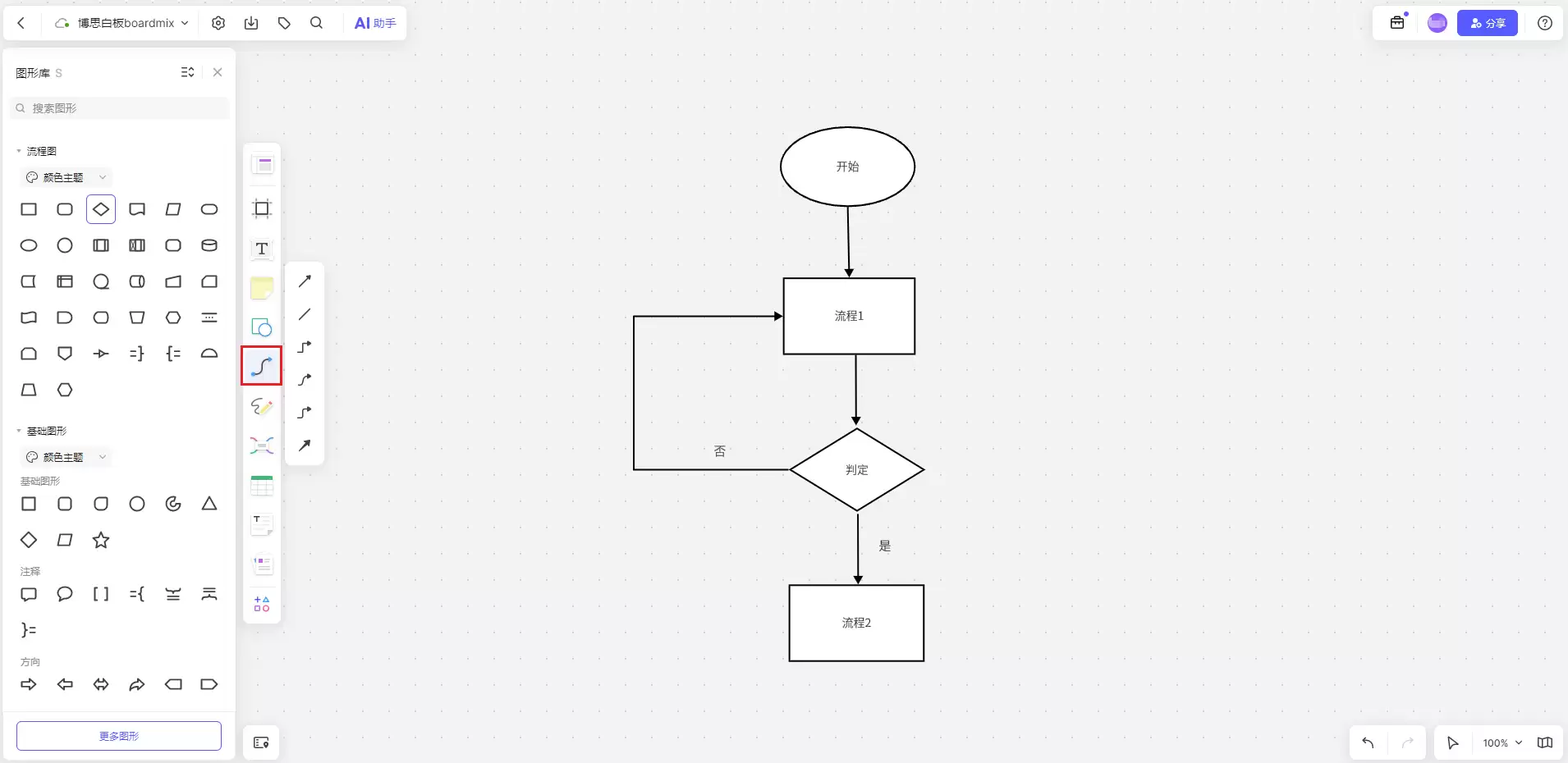

根据判定结果，流程将导向不同分支。例如，若条件为“是”，则进入下一处理环节（流程2）；若为“否”，则可能返回前序步骤（流程1）或进入异常处理流程。Boardmix提供了多种连接线样式（如直角、曲线），可根据图表布局灵活选用，确保流向清晰、版面整洁。

5. 标注流程终点

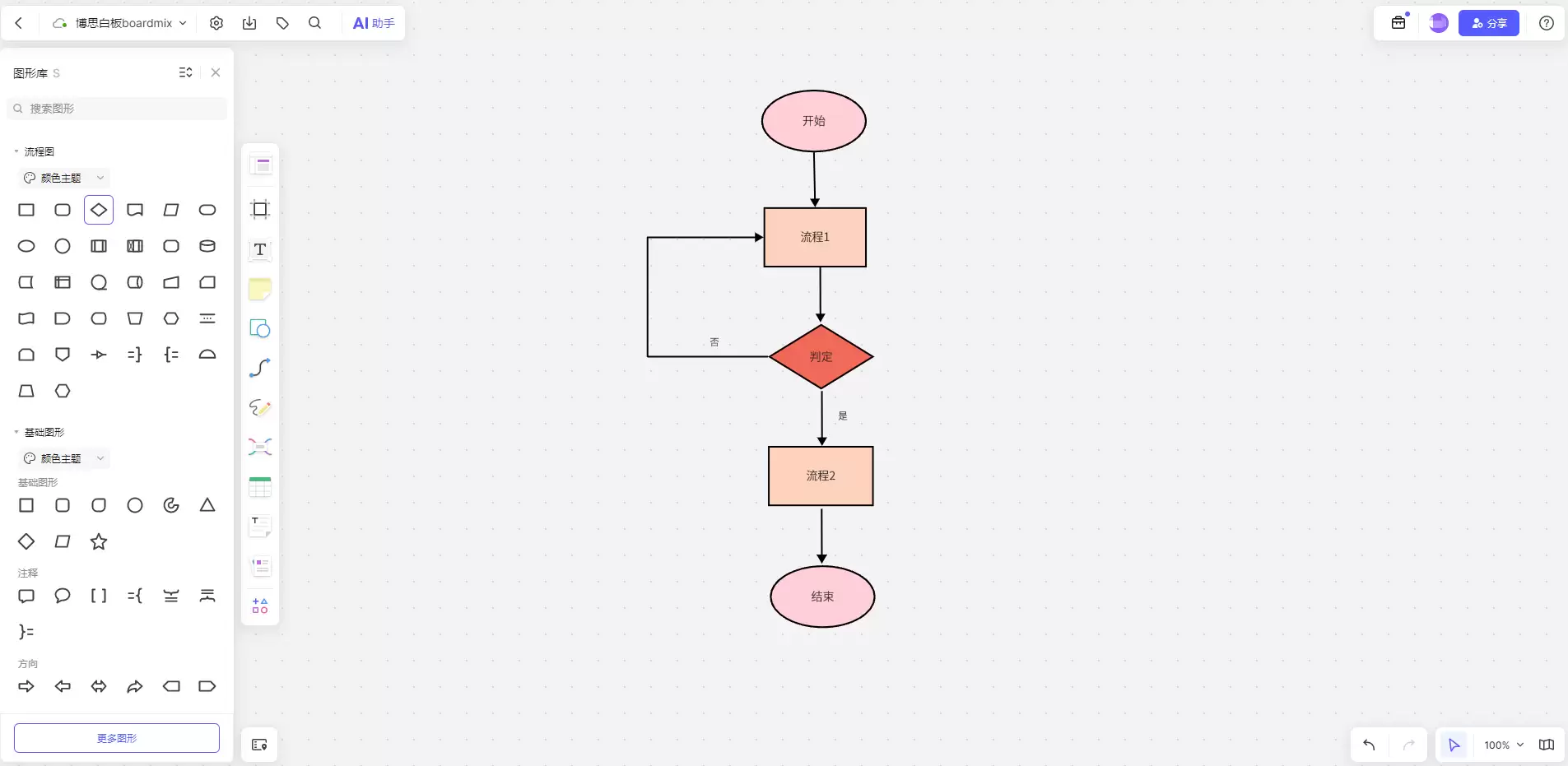

所有路径最终汇聚至结束节点。使用与起点相同的椭圆形符号，将其内部文字修改为“结束”。完成框架绘制后，建议进行视觉美化：Boardmix支持对图形进行颜色填充、边框粗细调整与字体优化，让流程图不仅逻辑严谨，同时具备专业美观的呈现效果。

以上便是绘制系统流程图的标准流程。实际业务场景中，系统可能包含更多嵌套环节、并行处理或数据存储节点，这些均可通过Boardmix丰富的符号库（涵盖流程图、泳道图、BPMN、UML等专业图形元素）灵活实现，只需替换对应文字内容即可适配具体需求。

为确保流程图具备良好的可读性与传播性，建议遵循以下三项设计原则：

• 单一始终点：一份流程图应仅设置一个开始点与一个结束点，避免多入口多出口导致的逻辑混乱。
• 流向统一：主要流程走向建议设置为自上而下或从左至右，符合普遍阅读习惯，降低理解成本。
• 减少交叉：合理安排图形位置，尽量避免连接线交叉。若无法避免，可使用跳线符号标注，确保路径追踪顺畅。

总体而言，Boardmix这类在线工具极大简化了专业流程图的制作过程。其内置海量图形符号库，支持多媒体文件嵌入，并可一键导出为PNG、PDF、SVG等多种格式，便于团队协作与成果分享。

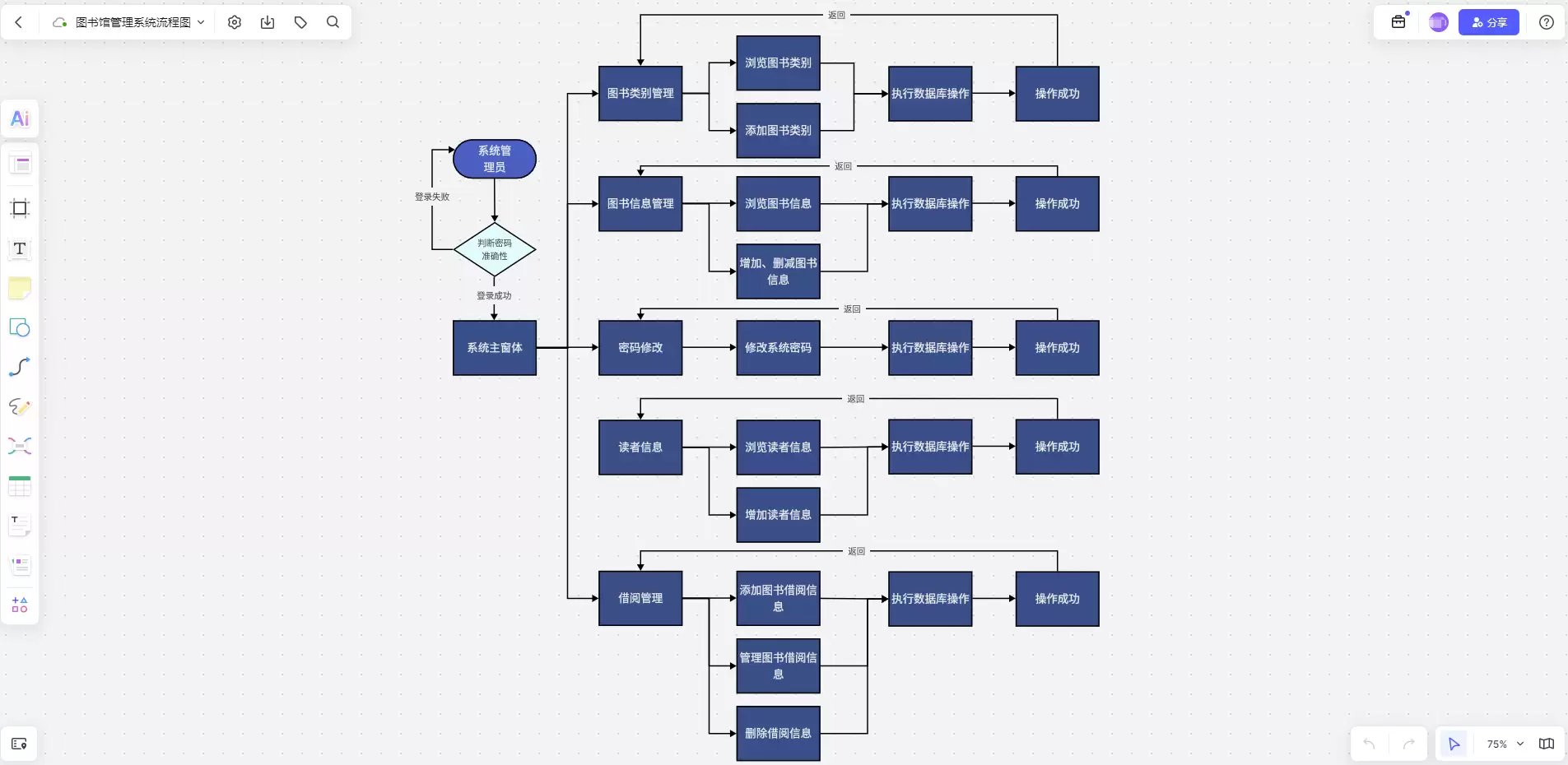

若时间紧张或需要灵感参考，可直接访问Boardmix模板中心。其中收录了诸如“订单处理系统流程图”、“客户服务流程”、“库存管理系统”等大量实用模板，支持免费复用与二次编辑，能显著提升绘图效率与专业性。
