7步快速绘制算法流程图简单方法与高效技巧

/ignore-error/1" uploadprocessed="true">

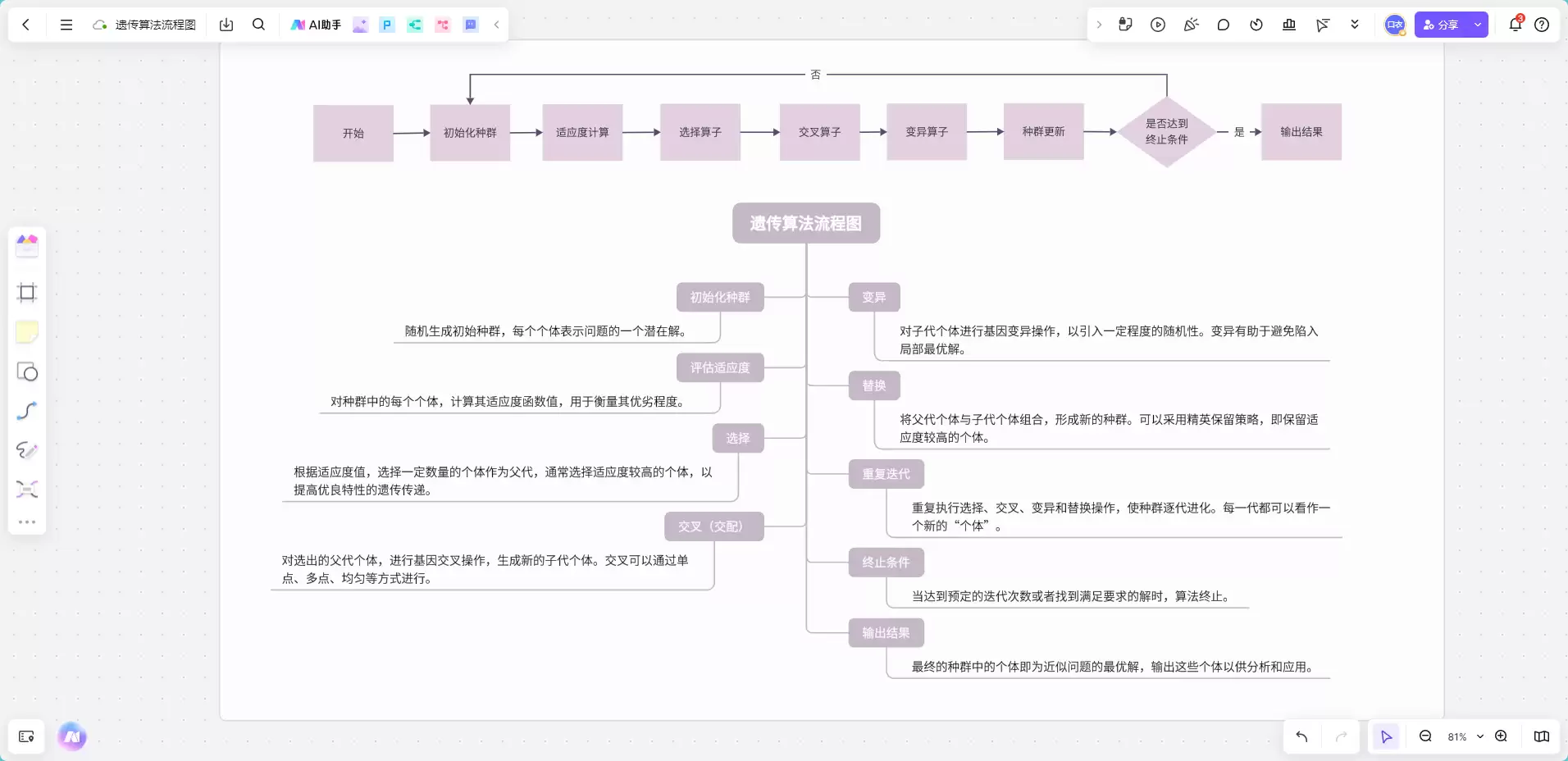

遗传算法流程图模板与绘制指南

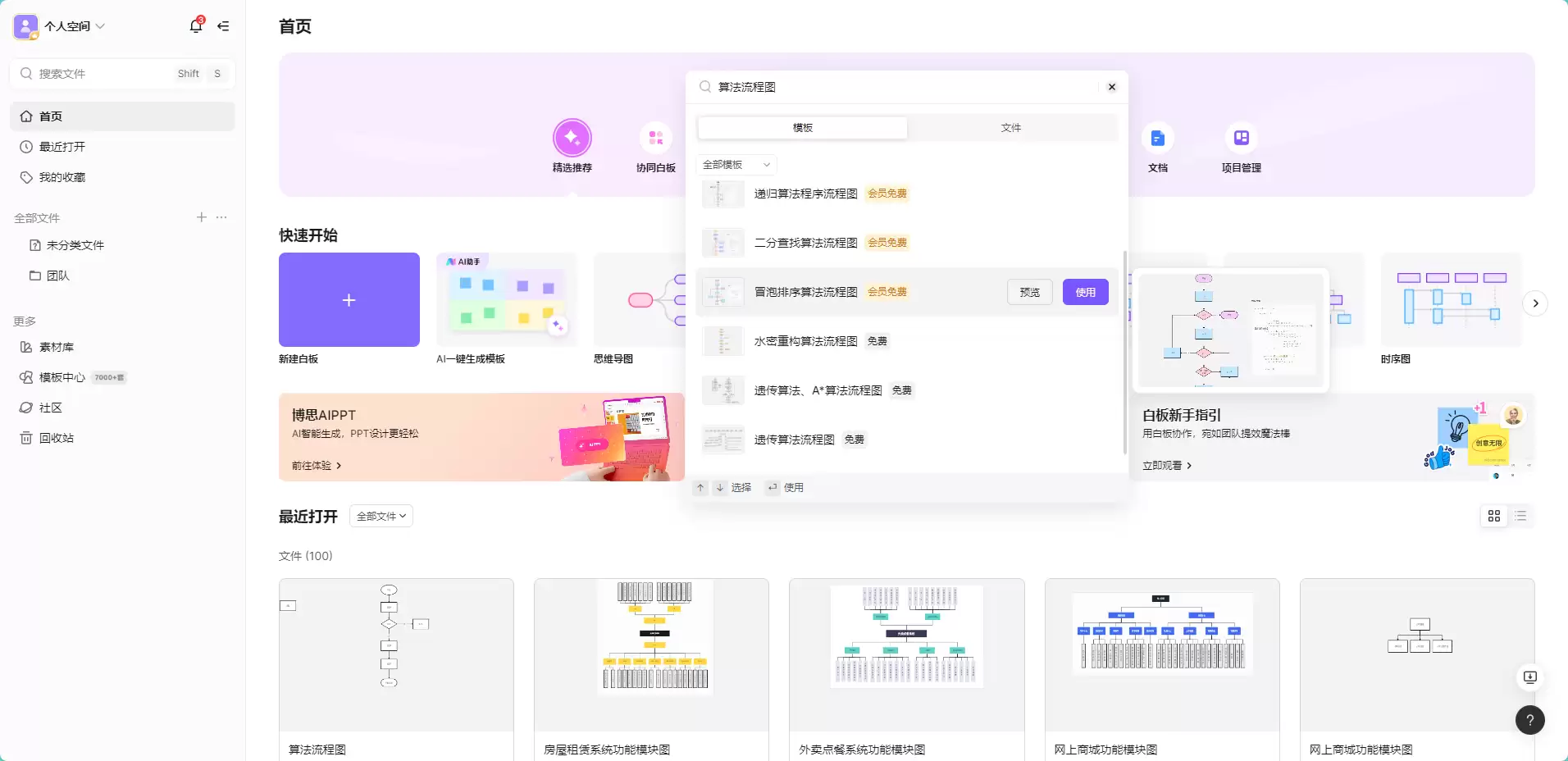

1. 新建白板：创建流程图画布

绘制流程图的第一步是准备一块“画布”。访问boardmix博思白板官网，登录账号进入工作台，点击“新建白板”即可快速创建。为了提升效率，建议先浏览其丰富的模板库。库中提供了从基础到行业细分（如IT开发、教育教学）的多种流程图模板，直接选用合适的遗传算法或算法流程图模板进行修改，能显著节省从零开始绘制的时间。

/ignore-error/1" uploadprocessed="true">

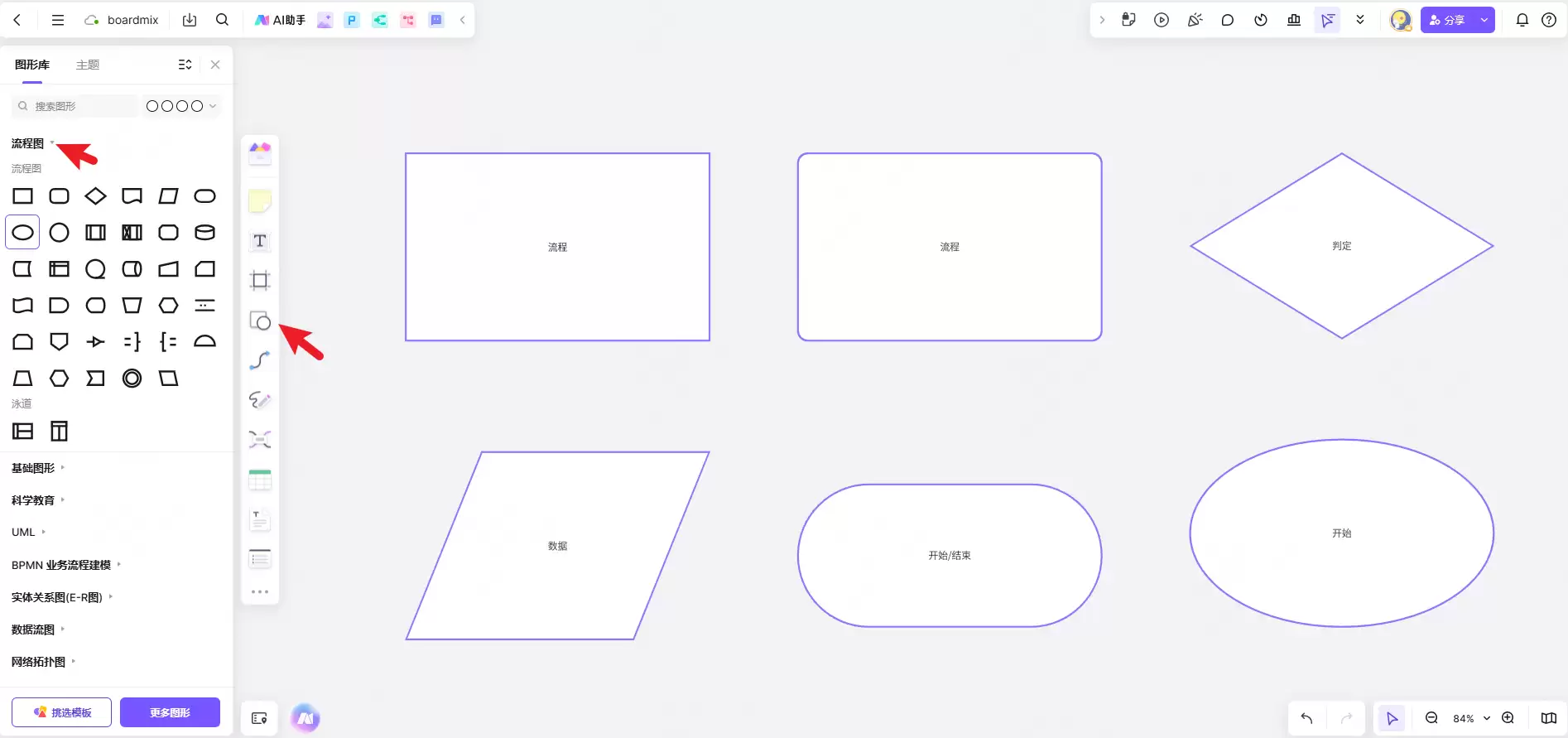

2. 选择合适的算法流程图符号

工欲善其事，必先利其器。在boardmix画布左侧的工具栏中，找到形状与流程图工具，其中丰富的图形符号是绘制流程图的核心工具。根据算法逻辑的不同阶段，精准选择图形符号至关重要：

• 起始/结束框：通常使用圆角矩形或椭圆形表示，用于清晰标记流程的起点与终点。
• 处理框：作为流程图的主体，一般用矩形框来代表具体的执行步骤或计算操作。
• 判断框：当流程遇到条件分支时，菱形框是标准选择，用于表示“是”或“否”的逻辑判断。
• 输入/输出框：为了明确数据来源与结果去向，可以使用平行四边形或梯形框来清晰展示这些环节。

/ignore-error/1" uploadprocessed="true">

3. 开始算法流程图第一个绘制步骤

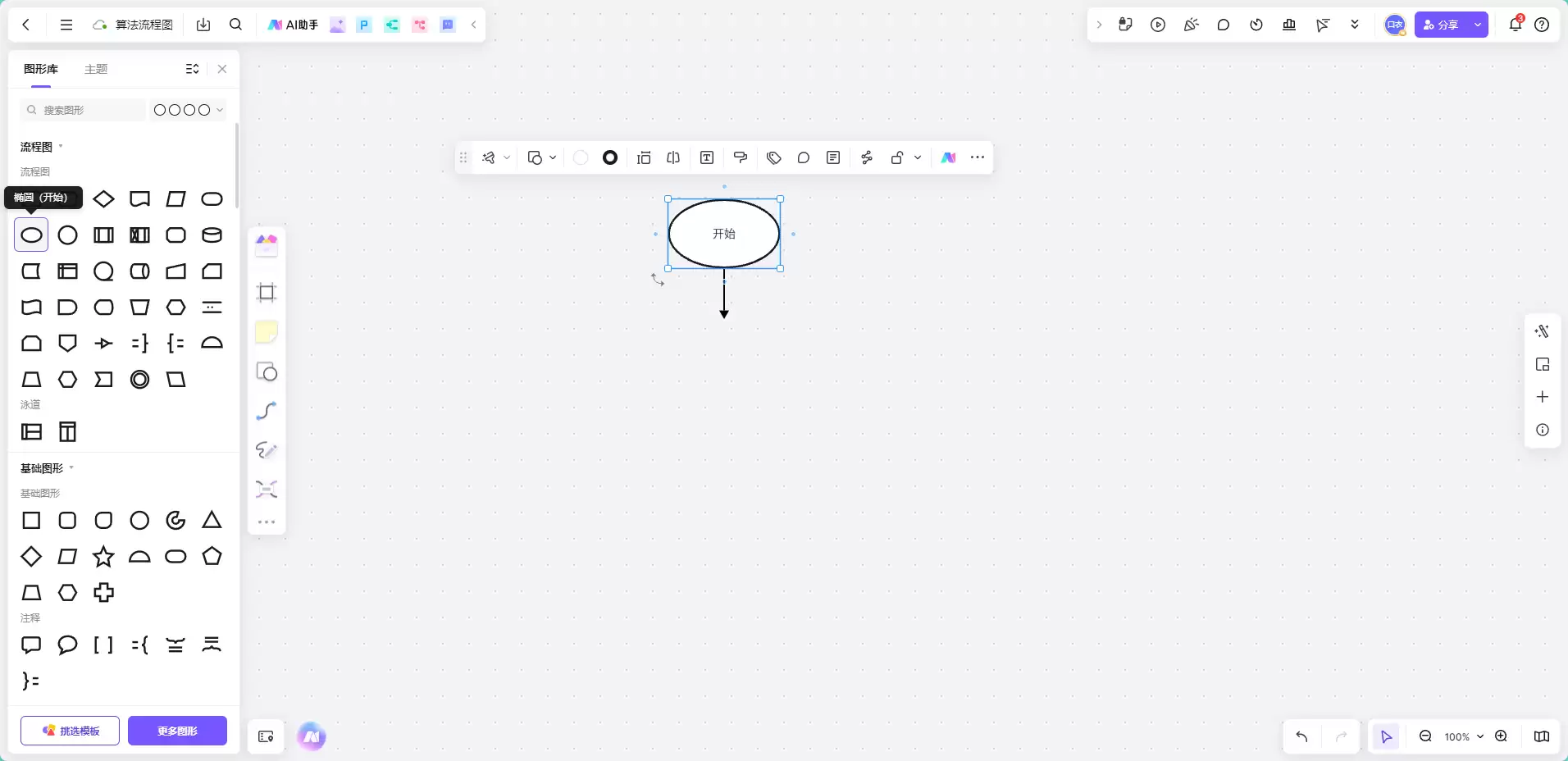

（1）画出开始步骤

万事开头难，但流程图的起始步骤很简单。从图形库中拖拽出一个椭圆形，在其中标注“开始”二字，算法的执行旅程便由此正式启程。

/ignore-error/1" uploadprocessed="true">

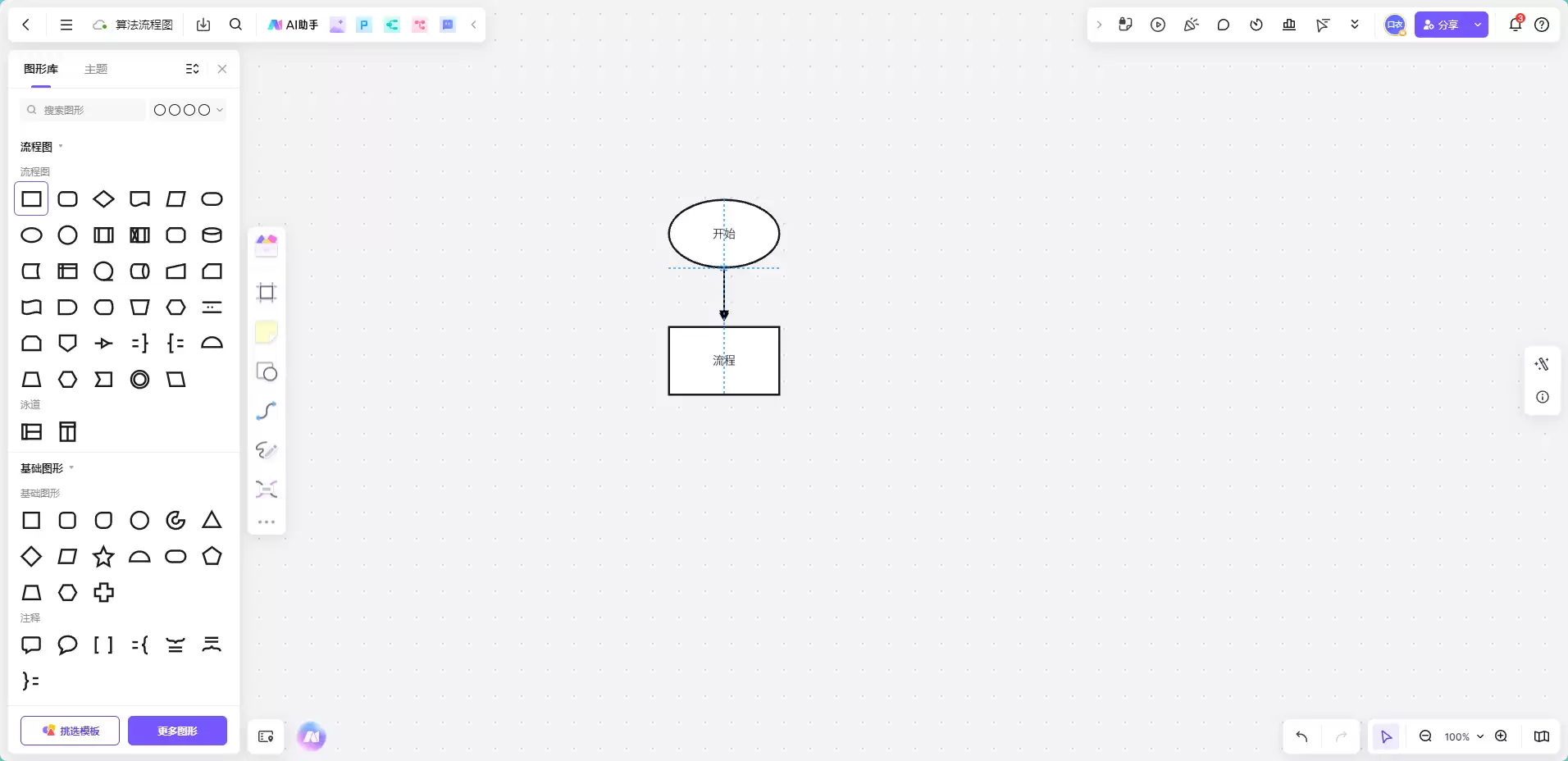

（2）连接到第一个处理步骤

在开始符号之后，紧接着是第一个实际操作步骤。例如，在遗传算法中，这可能是“初始化种群”或“设定算法参数”。此时，添加一个矩形框，并写入相应的操作说明。然后，使用连接箭头工具将“开始”框与这个处理步骤框连接起来，使流程走向一目了然。

/ignore-error/1" uploadprocessed="true">

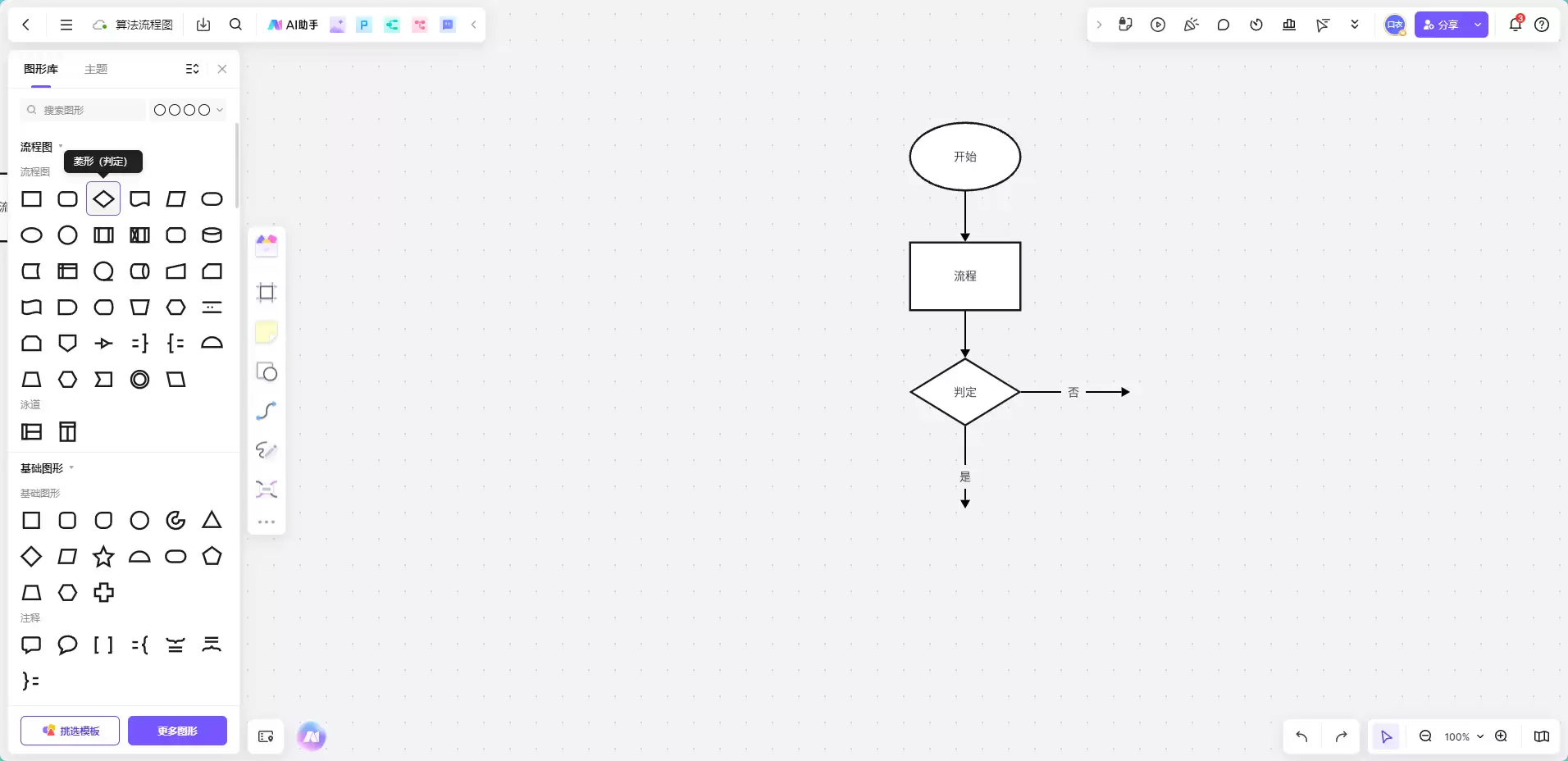

4. 添加算法流程图判断条件

算法的智能性很大程度上体现在其决策能力上。当流程进行到需要判断的关键节点时（例如，“是否达到最大迭代次数？”或“最优适应度是否满足要求？”），便是菱形判断框出场的时候。将具体的判断条件文本填入菱形框，然后使用连接线工具，分别从菱形框引出“是”和“否”两条路径，指向后续不同的操作或处理步骤。

/ignore-error/1" uploadprocessed="true">

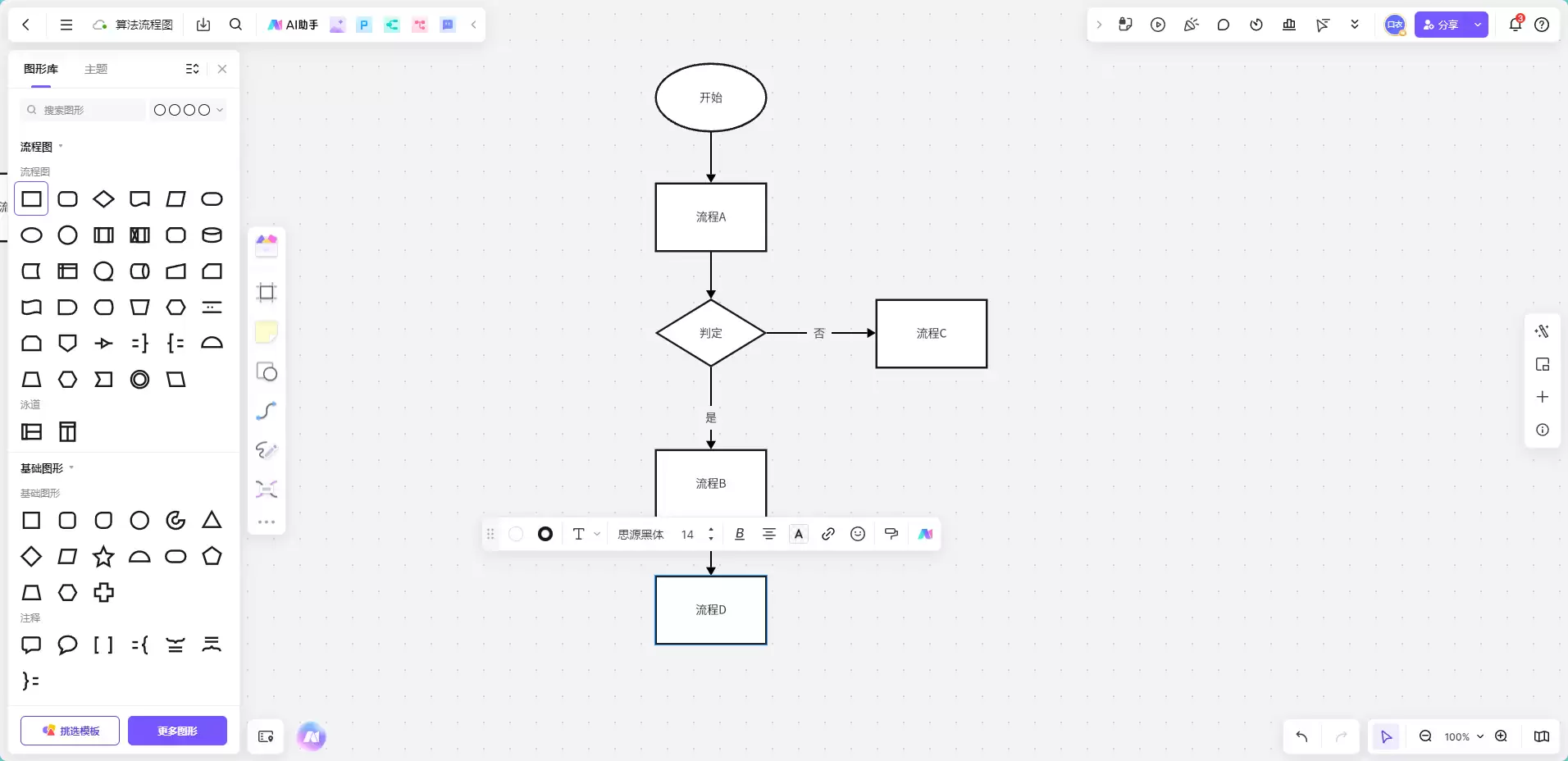

5. 根据判断结果调整流程路径

判断之后，流程将根据结果走向不同的分支。如果条件满足（选择“是”路径），则执行对应的方案A；如果条件不满足（选择“否”路径），则转向方案B。在boardmix中，可以灵活运用箭头和连接线来描绘这些分支，并通过调整线条的样式（如实线、虚线）或颜色，让不同的执行路径更加清晰、易于区分。

/ignore-error/1" uploadprocessed="true">

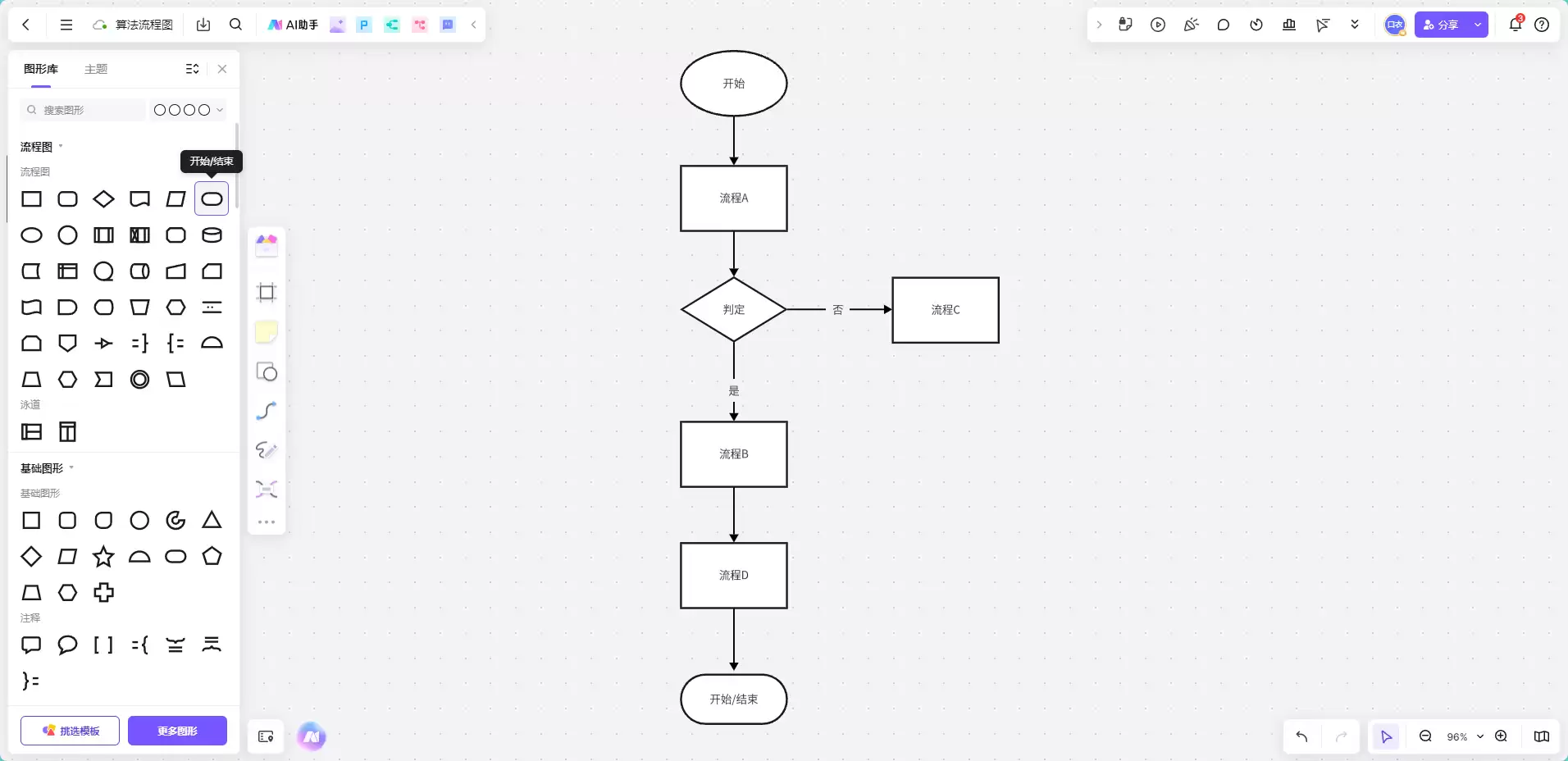

6. 终止算法流程

所有逻辑路径，最终都应汇合至终点。在算法流程的逻辑终点处，放置一个椭圆形，并标注“结束”，表示整个流程执行完毕。这里需要特别注意一个关键细节：务必逐一检查每一条可能的分支路径，确保它们都最终正确地指向了这个“结束”框，避免出现悬空的、无法终结的逻辑线，保证流程图的完整性与准确性。

/ignore-error/1" uploadprocessed="true">

7. 完善与优化算法流程图

（1）检查流程图的准确性和完整性

初步绘制完成后，切勿急于定稿。最后的关键一步是进行整体复审。需要逐个核对每个步骤的描述是否准确无误，判断逻辑是否严密无漏洞，并检查是否遗漏了某些特殊情况下的处理步骤。这一步是确保流程图能够有效指导算法实现或团队沟通的核心。

（2）利用实时协作功能收集反馈

如果流程图涉及团队评审或协作，boardmix的实时协作功能将非常实用。可以直接邀请项目成员进入同一白板，共同在线审核、修改流程图，或者通过添加评论的方式针对具体步骤提出优化建议。集思广益，往往能让流程图的细节更完善，逻辑更周全。

至此，一个清晰、专业的算法流程图便绘制完成了。从新建白板到最终检查优化，这七个步骤构成了一个高效的绘制闭环。借助boardmix博思白板这样的可视化协作工具，无论是梳理个人复杂的算法思路，还是进行团队技术方案评审，都能变得直观而顺畅。值得一提的是，其内置的AI辅助功能还能在绘图过程中提供智能建议，进一步降低了专业技术图表绘制的门槛。
