新手必读：6步轻松掌握用例图的绘制方法与技巧

画好一张用例图，是理清系统功能、统一团队认知的关键一步。但很多人在动手时，往往会卡在工具选择或绘制逻辑上。今天，我们就以Boardmix博思白板为例，手把手带你走完从零到一的完整流程，掌握绘制专业用例图的核心要领。

1. 创建白板或使用模板

工欲善其事，必先利其器。选择一个得心应手的绘制工具，能让整个过程事半功倍。Boardmix这类在线白板工具，因其丰富的图形库和协作特性，正成为越来越多人的首选。

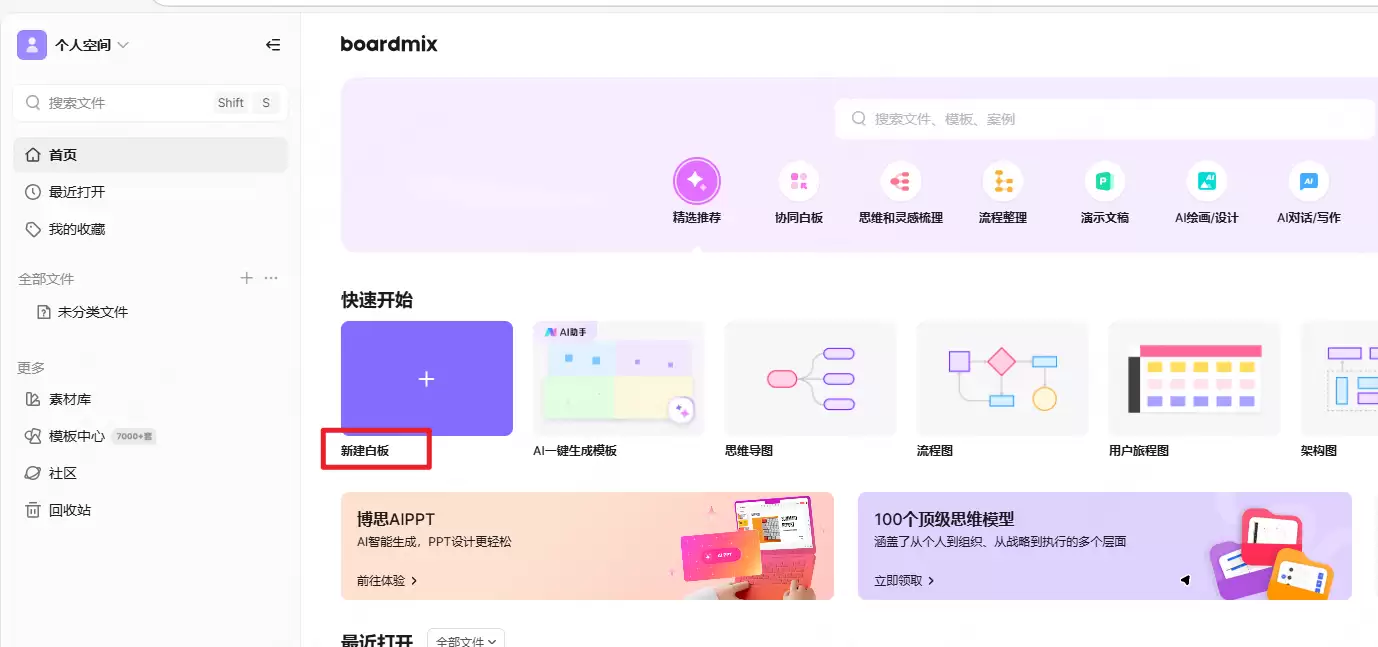

操作起来很简单：注册登录后，进入工作台。你可以直接点击“新建白板”，开启一个全新的绘图项目。

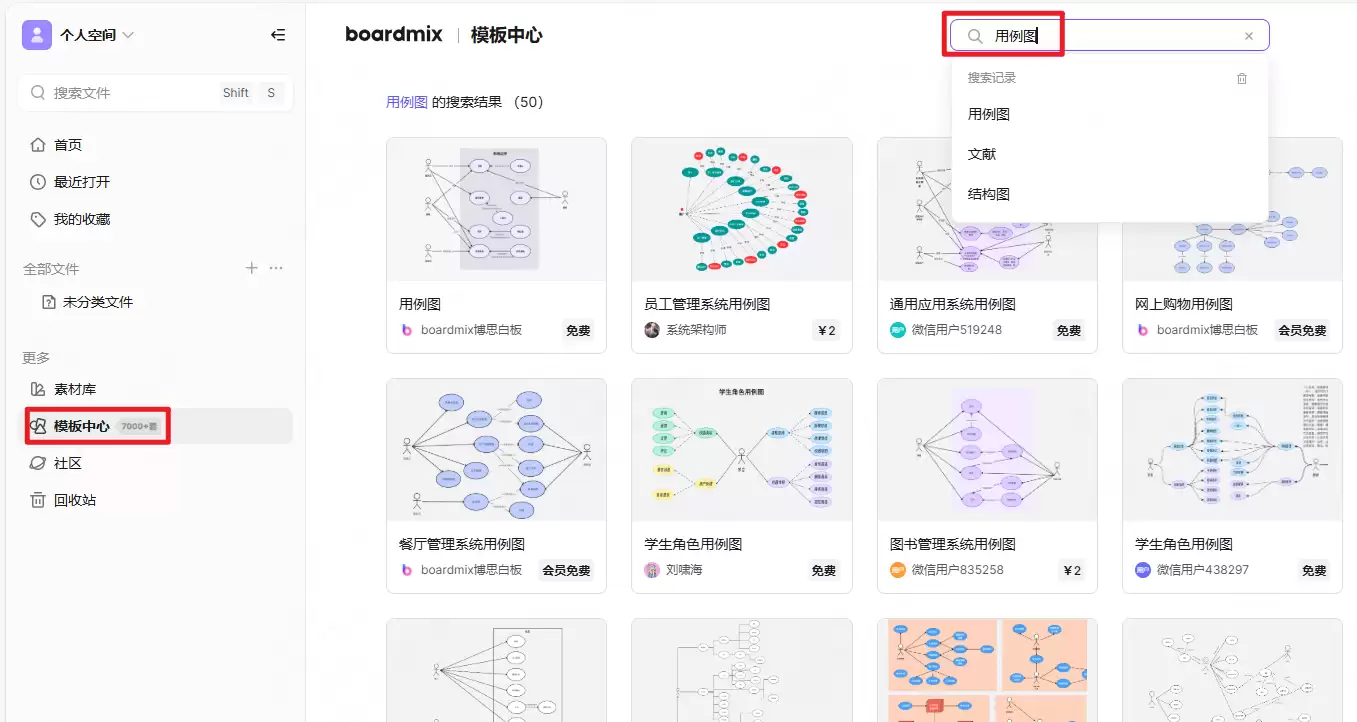

当然，如果你希望更快上手，不妨试试模板。点击左侧的“模板中心”，直接搜索“用例图”，就能看到一系列预设好的模板。预览一下，挑选一个最贴合你项目场景的，能帮你快速搭建起结构框架。

2. 确定系统边界

（1）作用

这一步看似简单，实则至关重要。它相当于给你的系统功能画一个“圈”，明确哪些是系统内部该管的，哪些是外部交互对象。清晰的边界能确保后续所有工作都聚焦在核心业务上，避免把无关功能或外部系统杂糅进来，让用例图失去焦点。

（2）操作指南

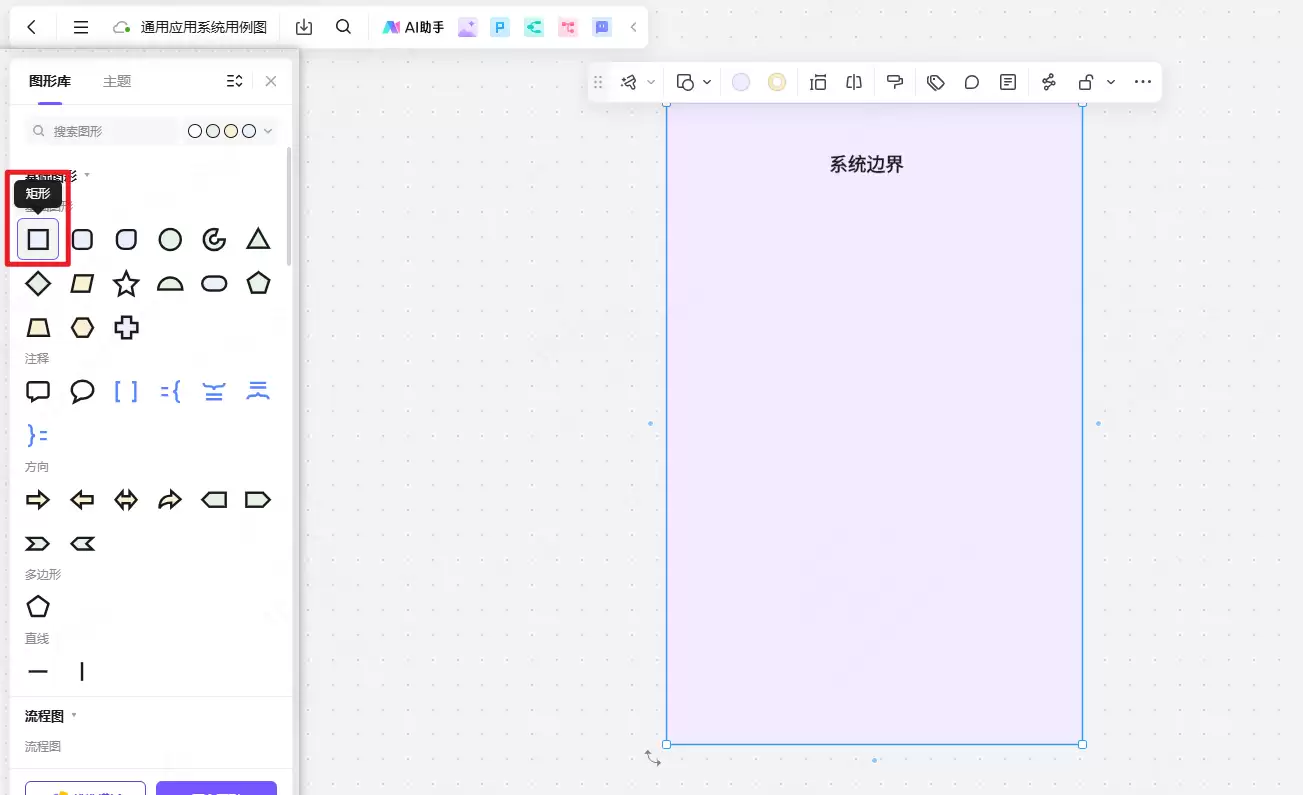

从左侧图形库或使用快捷键调出矩形工具，在画布中央拖出一个大小合适的矩形框。这个框，就是你的“系统边界”。记得在框的顶部中央位置，清晰地标注上系统名称。

这里有个简单的划分原则：

• 系统框内：放置系统提供的所有核心功能，比如“在线支付”、“订单查询”。
• 系统框外：放置与系统交互的一切外部实体，包括各类用户角色（如顾客、管理员）、第三方平台或其他设备。

3. 添加角色

（1）作用

角色，也叫参与者，是驱动系统运转的“外部力量”。识别参与者时，思考要尽可能周全。不妨从不同的使用场景和业务流程环节出发，问问自己：都有谁会来用这个系统？每个参与者都是系统交互的关键节点，他们的识别是否完整，直接决定了后续用例的覆盖度。

（2）操作指引

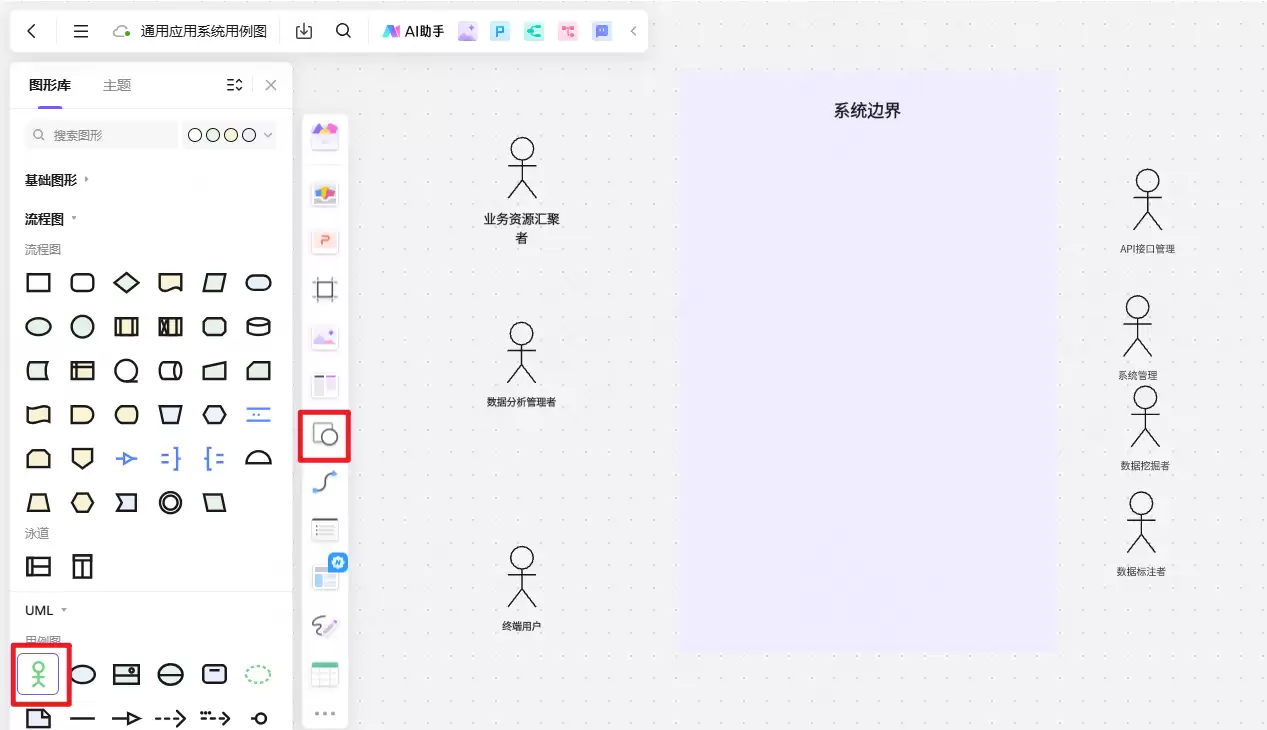

从左侧的图形库中找到“角色”或“参与者”图标（通常是小人形状），将它们拖放到系统边界框的外部。

布局上可以遵循一个直观的习惯：将主要发起交互的角色（如“终端用户”）放在系统框的左侧；而一些支持性或被动的角色（如“银&行支付系统”、“API接口”）则可以放在右侧。这样能让图的阅读流更清晰。

4. 创建用例

（1）作用

用例，代表了系统为满足参与者需求而提供的一个个具体、有价值的服务单元。它描述的是一个完整的交互场景，而不是某个操作步骤。

（2）操作指引

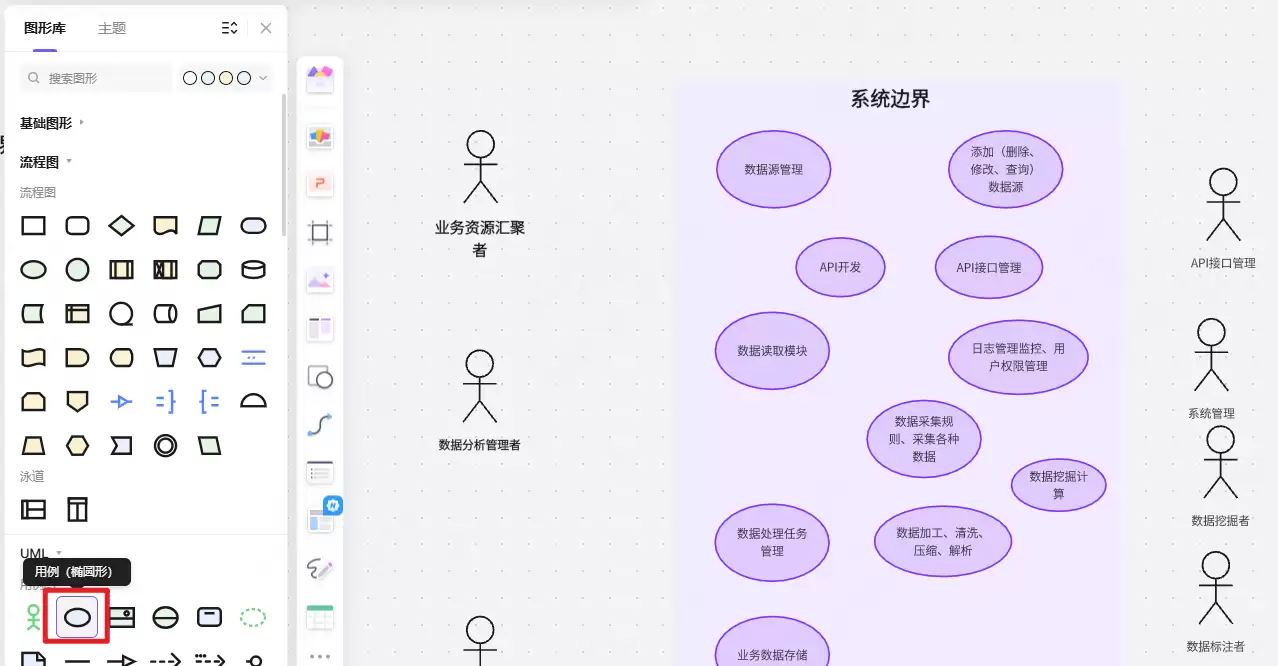

从图形库中拖出椭圆形的“用例”符号，放置在系统边界框的内部。在每个用例中，用简短的动宾短语命名，如“提交订单”、“生成报表”。

这里有个关键点：确保每个用例都能独立描述一次有始有终的交互过程，并且对参与者而言具有明确的价值。避免创建过于细碎或无法独立成事的“伪用例”。

5. 建立用例关系

（1）作用

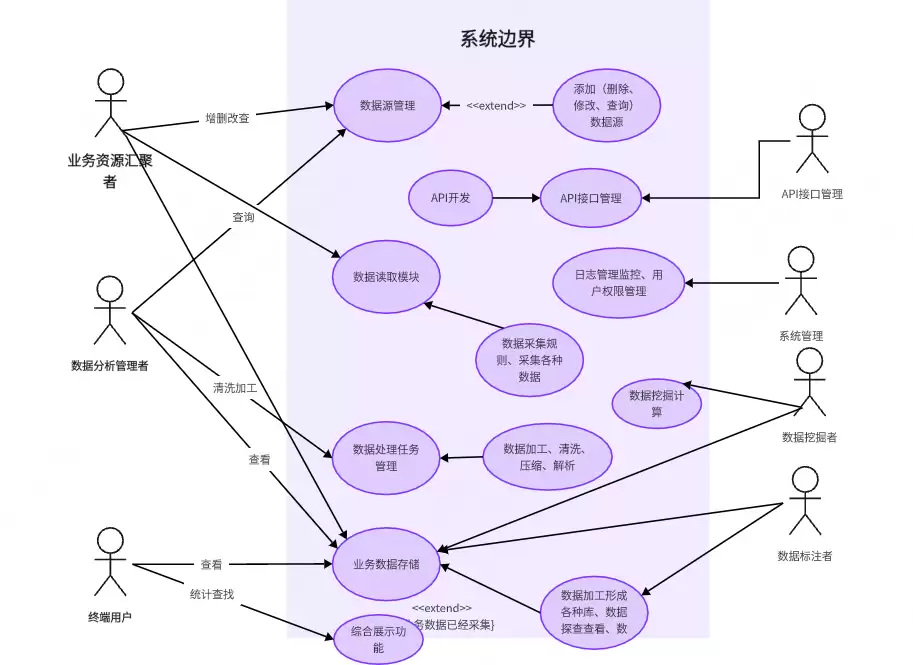

用连线把角色、用例以及用例之间的关系表达清楚，这张图才真正有了灵魂。它揭示了系统的动态交互逻辑，是后续设计、开发和测试工作的重要依据。

（2）操作指引

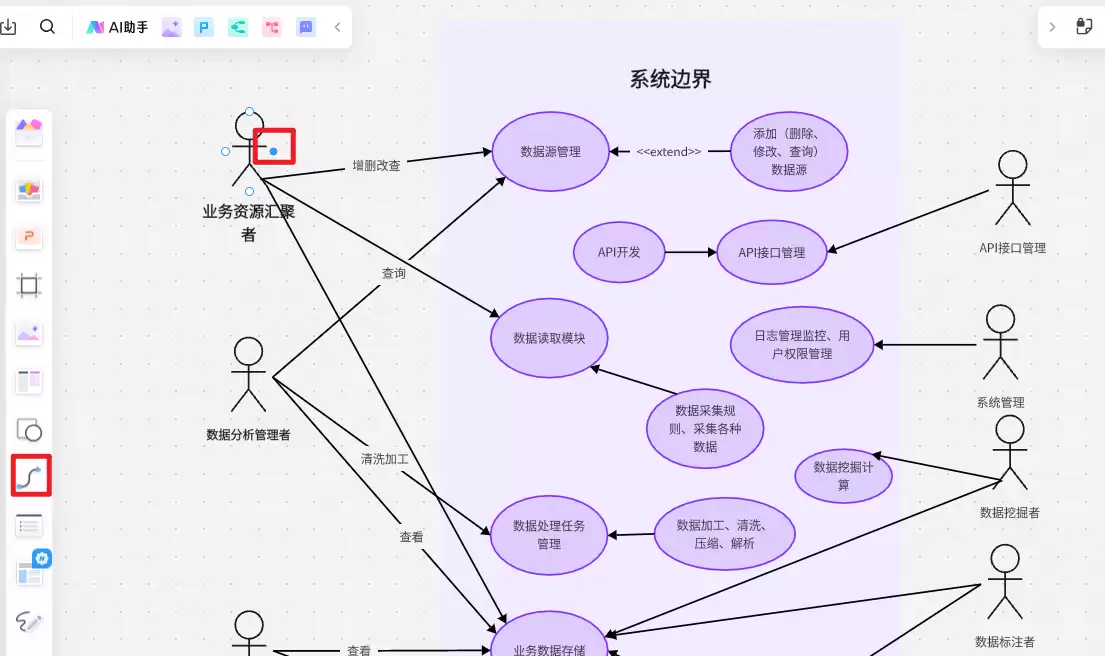

使用左侧的连接线工具，从角色图标拖向与之相关的用例，这表示“关联”关系。对于用例之间的关系，如“包含”、“扩展”或“泛化”，则需要使用带特定箭头的线段，并在线上标注关系类型。

建立关系时，务必从真实的业务逻辑出发。问问自己：这个用例必须依赖另一个才能完成吗？这个功能是可选的吗？准确的关系标注能让图的逻辑层次瞬间清晰。

6. 导出与分享

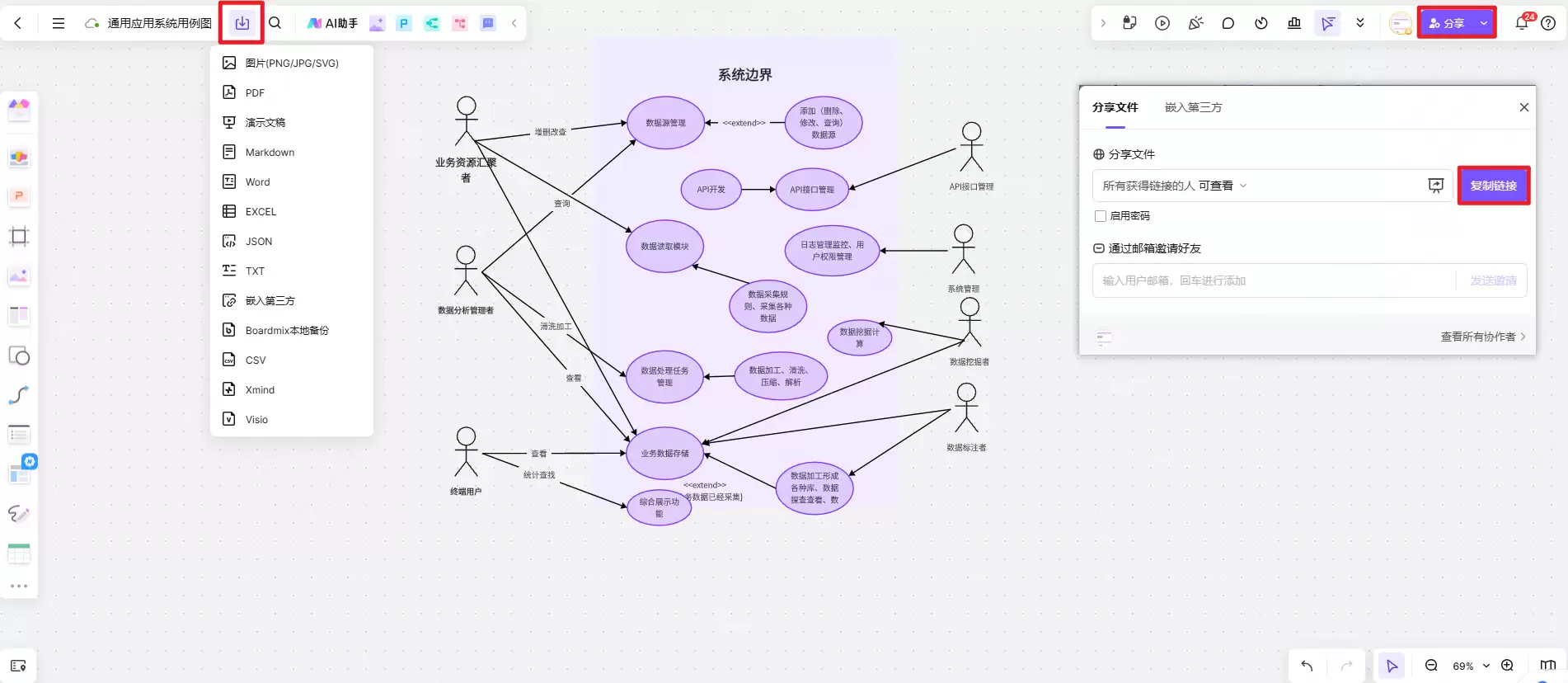

一张绘制精良的用例图，价值在于传播和协作。Boardmix允许你将完成的作品导出为PNG、JPG或PDF等常用格式，方便插入文档或演示。

更重要的是，它支持实时在线协作。你可以一键生成分享链接，邀请团队成员共同查看、评论甚至编辑。这意味着产品、开发、测试各方可以在同一张图上达成共识，随时讨论更新，让用例图真正成为活的沟通文档。

说到底，绘制用例图不仅是为了产出那张图，更是为了在项目团队中建立一种清晰、统一的“共同语言”。它把抽象的需求转化为可视化的交互模型，极大地减少了沟通歧义。通过Boardmix这样的可视化协作环境，配合图形、连线、便签等工具，团队可以更创意、更高效地完成这一过程，让想法的对齐和碰撞变得直观可见。
