数据流图符号详解 新手入门必看指南

1. 数据流图是什么

数据流图（Data Flow Diagram, DFD）是系统分析与设计中的核心可视化工具，它如同为系统的“信息代谢”过程拍摄了一张动态的X光片。该图表通过分层级的图形化方式，精确刻画数据在信息系统内部如何被采集、加工、传递与存储的全过程。凭借其直观的逻辑表达与结构化层次，数据流图已成为软件工程、业务流程分析与系统架构设计中不可或缺的标准文档。

数据流图的核心在于描述系统的逻辑模型。一幅标准的数据流图会清晰呈现数据从外部输入源开始，历经哪些关键处理环节，最终如何输出或持久化存储。它系统性地揭示了数据存储节点、处理逻辑与数据接口之间的关系。因此，数据流图的主要价值可总结为以下几点：

• 直观展示信息在系统内部的逻辑流向与转换过程。
• 明确数据传递的物理路径与各组件间的连接关系。
• 辅助分析系统的网络结构、接口与数据交互模式。
• 评估系统架构的可扩展性，为性能优化与功能迭代提供依据。
• 支持自顶向下的系统逐层分解，便于观察各模块的行为与协作。

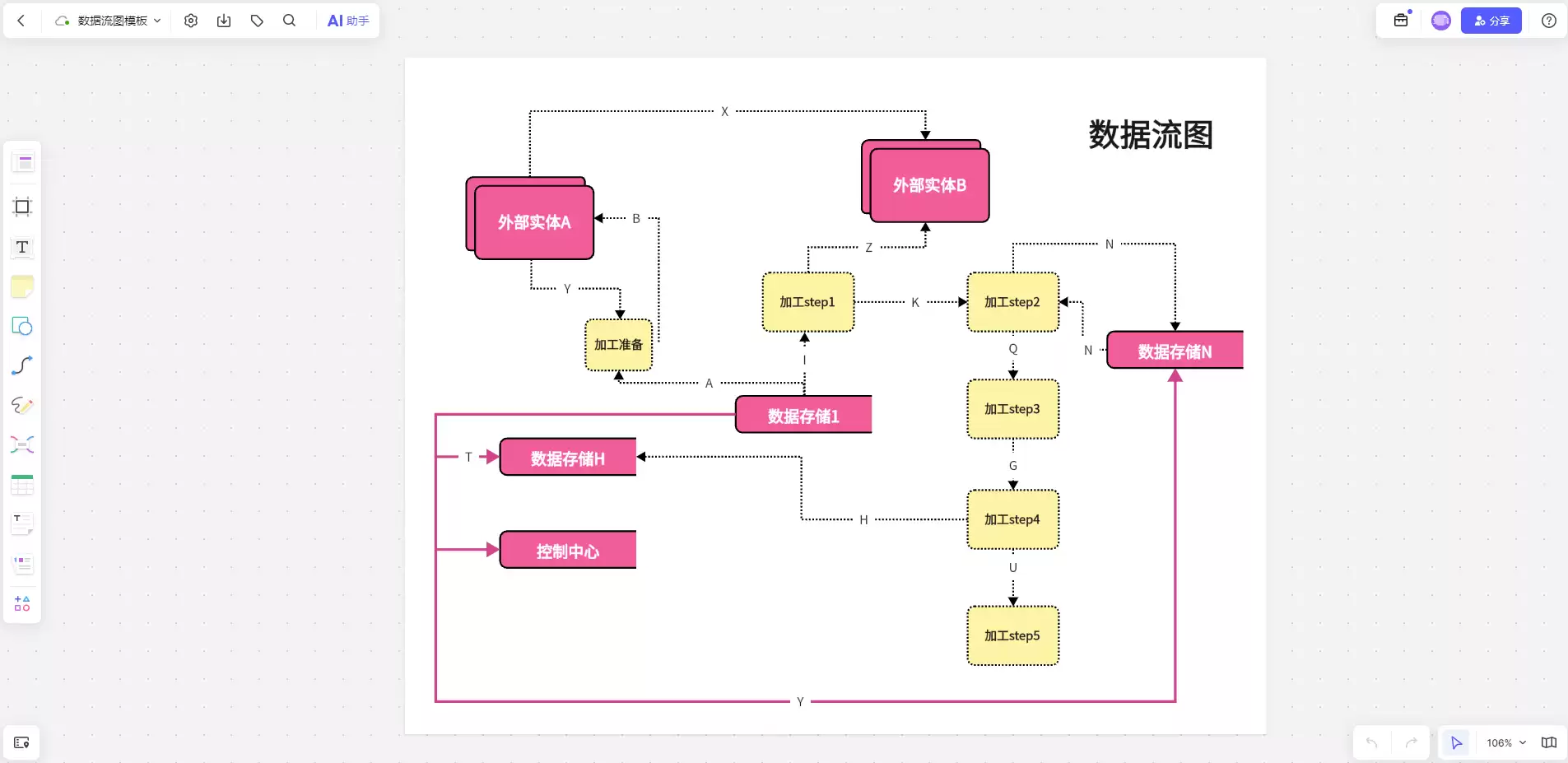

数据流图模板

2. 常用数据流图符号及含义

理解了数据流图的作用后，掌握其绘制方法便成为关键。值得庆幸的是，数据流图的基本构成元素非常简洁，主要由四大核心符号组成，学习门槛相对较低。

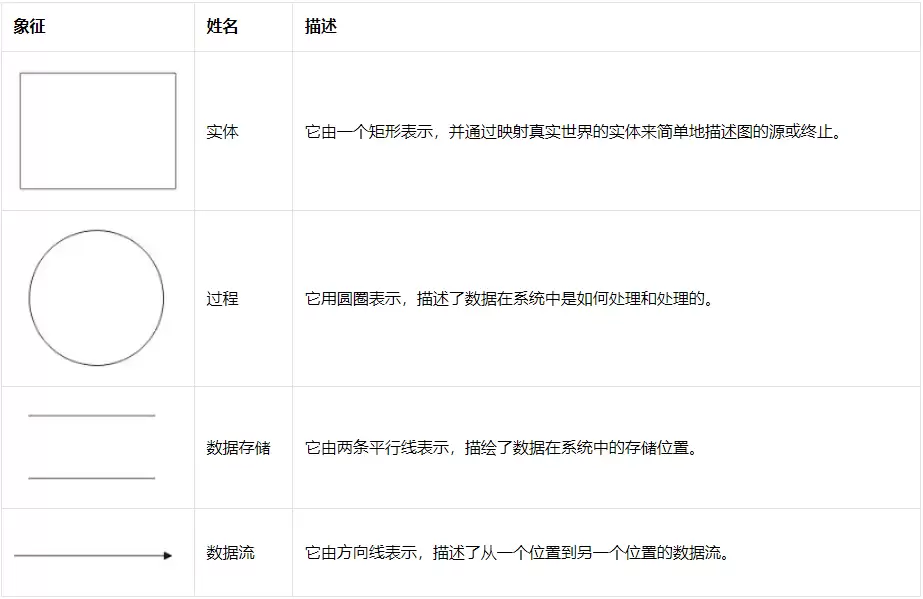

需要注意的是，数据流图的符号体系存在几种主流规范，例如Yourdon & Marco、Gane & Sarson以及SSADM等。其中，Yourdon & Marco模型因其符号简洁、语义清晰且通用性强，被业界广泛采纳为标准。下图清晰地展示了这套经典符号体系中的关键元素：

（1）外部实体

外部实体，也称为数据源或数据终点，定义了系统的边界。它代表与系统进行数据交互的人、组织、设备或外部系统，通常位于数据流的起点或终点。例如，图中的“客户”与“仓库”，分别扮演了数据提供方与数据接收方的角色。

（2）处理过程

处理过程是数据流图的“引擎”，代表对数据进行变换或加工的核心环节。每个过程会接收输入数据流，依据预定的业务规则、计算逻辑或操作对其进行处理，并产生相应的输出数据流。图中的“收款”、“下订单”等即是典型的数据处理单元。

（3）数据存储

数据存储是数据的“仓库”，用于持久化保存信息。它可以是文件、数据库表或任何其他存储介质。在图中，数据存储通常通过输入箭头（写入数据）和输出箭头（读取数据）与过程或实体相连。示例中的“客户信息”、“订单”库等，便是常见的数据存储形式。

（4）数据流

数据流是连接系统中各组成部分的“血管”，用带箭头的有向线段表示数据在外部实体、处理过程与数据存储之间的移动方向与路径。为增强可读性，常在箭头上标注所流动的数据内容或数据对象。正是这些动态的箭头，将静态的符号串联起来，生动叙述了数据在系统中的完整生命周期与旅程。
