软件开发流程优化指南：流程图应用详解

软件开发流程是指导软件项目从概念到上线的系统性方法，它定义了从需求分析到部署维护的全生命周期关键步骤。一套规范高效的开发流程是保障项目质量与团队协作效率的核心框架。为了将抽象流程可视化，流程图成为不可或缺的规划工具，它如同项目的导航图，清晰展示任务顺序、决策节点与角色分工，帮助团队统一认知、减少沟通成本。

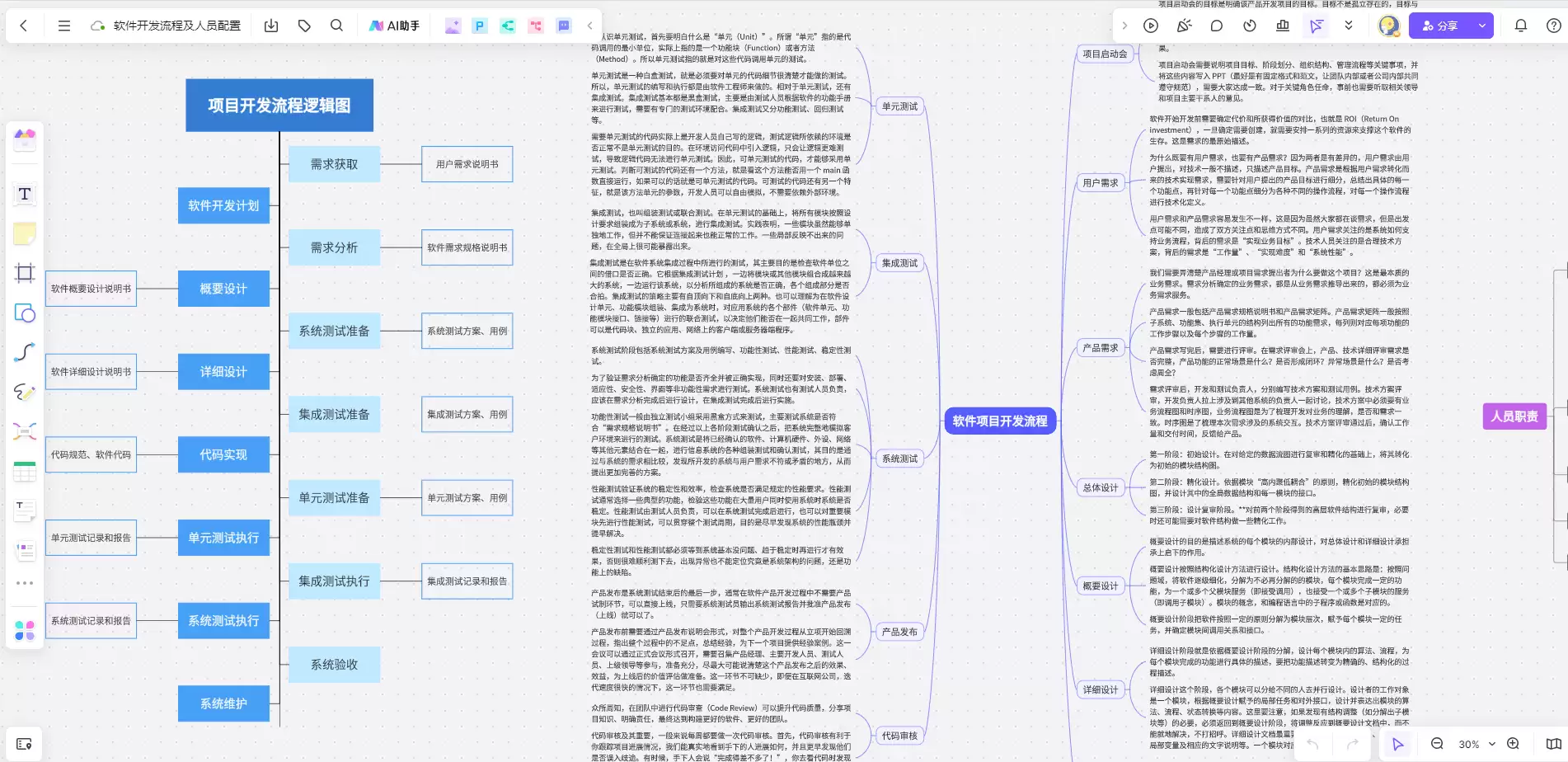

软件开发流程及人员配置

1. 深入探讨流程图的基本元素

理解流程图的价值后，我们需要掌握其构成要素。标准流程图由一系列具有国际通用意义的符号组成，这些符号共同构建起流程的可视化语言。

（1）各种流程图符号及其含义

流程图符号是表达流程逻辑的基础单元。椭圆形表示流程的开始与结束；矩形框代表具体执行的操作或任务；菱形用于标注需要判断的决策点，通常引出“是/否”分支；箭头则指示流程的推进方向与顺序。

（2）如何正确使用流程图元素

准确运用这些符号能有效提升流程图的专业性与可读性。以软件开发为例，可用椭圆形标注“需求分析启动”与“版本发布”，用矩形描述“编写接口代码”或“执行自动化测试”，而菱形则适用于“测试用例是否全覆盖？”这类关键检查环节。

2. 如何创建有效的软件开发流程图

掌握基础符号后，即可进入绘制阶段。创建一份真正实用的流程图，需遵循以下关键步骤：

• 确定目标和范围：首要任务是明确流程图的服务对象与覆盖边界，界定其是描述全局开发流程还是聚焦于特定子流程（如测试流程或部署流程），这直接影响内容的详略与结构。

• 制定步骤和决策点：依据实际项目阶段，梳理核心活动序列与关键判断环节，并使用标准化符号进行映射，确保逻辑链路完整、无断点。

在此过程中，借助专业工具能大幅提升效率。例如Boardmix这类在线协作白板，提供丰富的流程图符号库与连接线，支持多人实时编辑与评论，其无限画布与模板资源特别适合敏捷团队快速构建和迭代流程图表。

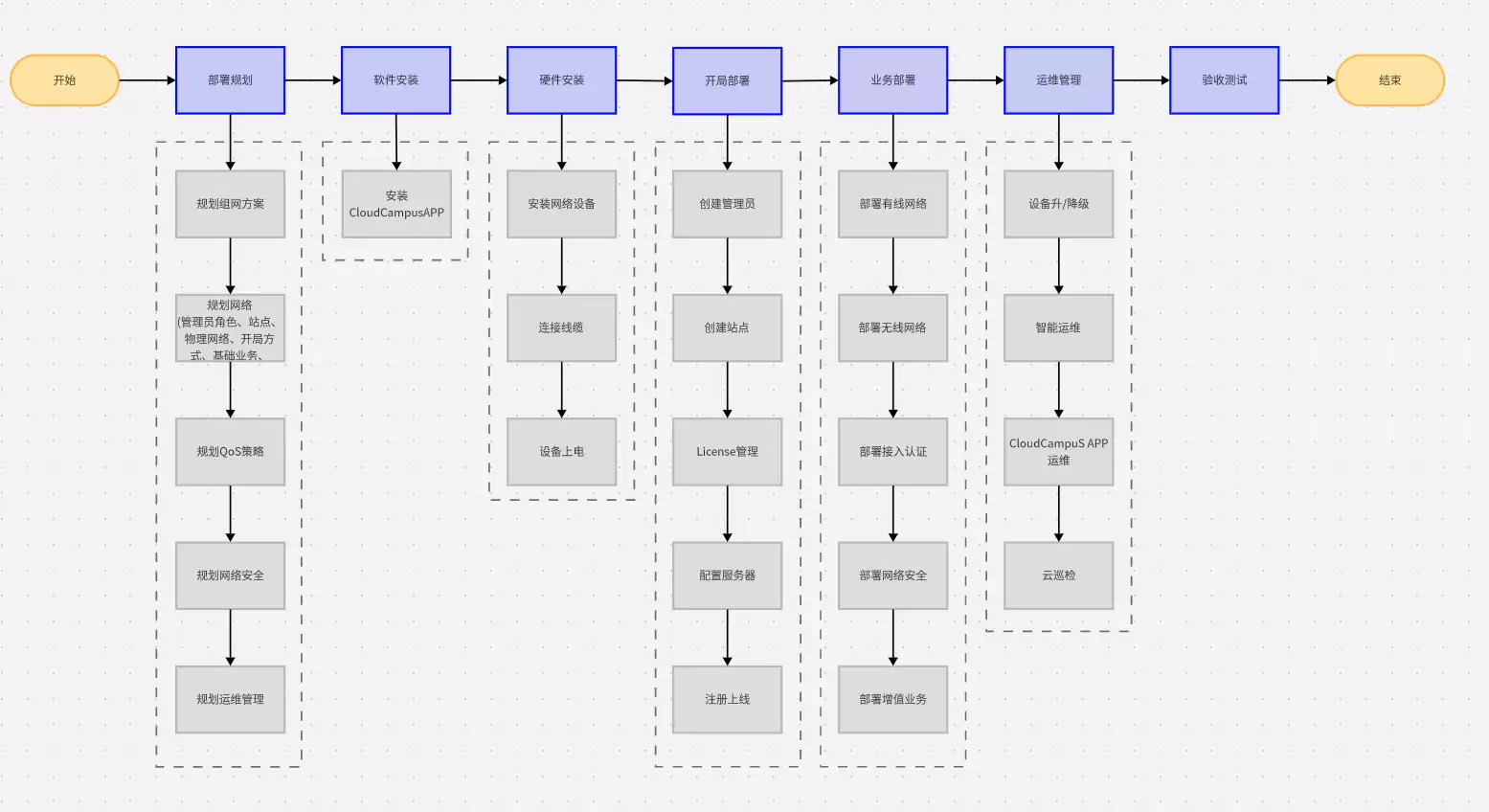

开发部署流程

3. 如何用流程图改进软件开发流程

流程图不仅是描述工具，更是流程优化的分析引擎。通过以下十个步骤，可系统性地利用流程图驱动开发过程改进：

（1）理解软件开发流程的关键阶段

首先需全面把握软件开发的典型阶段：需求收集与分析、系统架构设计、编程开发、测试验证、部署运维，每个阶段都有其核心交付物与质量门禁。

（2）明确流程图的目标

界定绘图目的：是为了新人入职培训、识别流程瓶颈、还是实施标准化管理？目标决定了流程图的细化程度与呈现重点。

（3）识别主要步骤和决策点

拆解实际工作流，提取关键活动如“技术方案评审”、“代码提交至Git”、“性能压测”以及决策点如“UI设计稿是否确认？”“安全扫描是否通过？”。

（4）选择合适的流程图类型

根据场景选择图表形式：基础流程图适合线性步骤说明；跨职能流程图能清晰呈现不同角色（如产品、开发、测试）的协作接口；数据流图则侧重信息传递。

（5）绘制流程图

使用工具进行可视化绘制。确保符号规范、箭头指向明确、布局整洁。利用Boardmix等工具的拖拽功能与自动对齐，可快速构建专业图表。

（6）协作和反馈

组织相关角色参与评审，收集开发、测试、运维等人员的实际反馈，确保流程图真实反映团队协作现状，并覆盖所有关键职责。

（7）持续更新和维护

建立流程图的版本管理机制。随着技术栈变更或方法论优化，定期复审并更新图表内容，使其与现行实践保持一致。

（8）使用流程图进行培训和文档编制

将最终版流程图纳入团队知识库，作为新成员入职培训的视觉教材，也可基于其结构编写详细的标准操作程序文档。

（9）监测和度量

将流程图与项目管理结合，跟踪各节点耗时与完成质量，通过数据量化流程效率，及时发现如测试阻塞或部署延迟等瓶颈环节。

（10）反馈和改进

建立闭环优化机制。结合度量数据与团队回顾会反馈，定期评估流程有效性，并修订流程图以体现改进措施，实现持续优化。

通过这一系统方法，流程图得以从静态文档转化为动态管理工具，不仅能提升软件开发效率与产品质量，也增强了项目透明度和团队协同力。选择一款支持实时协作的流程图工具至关重要。

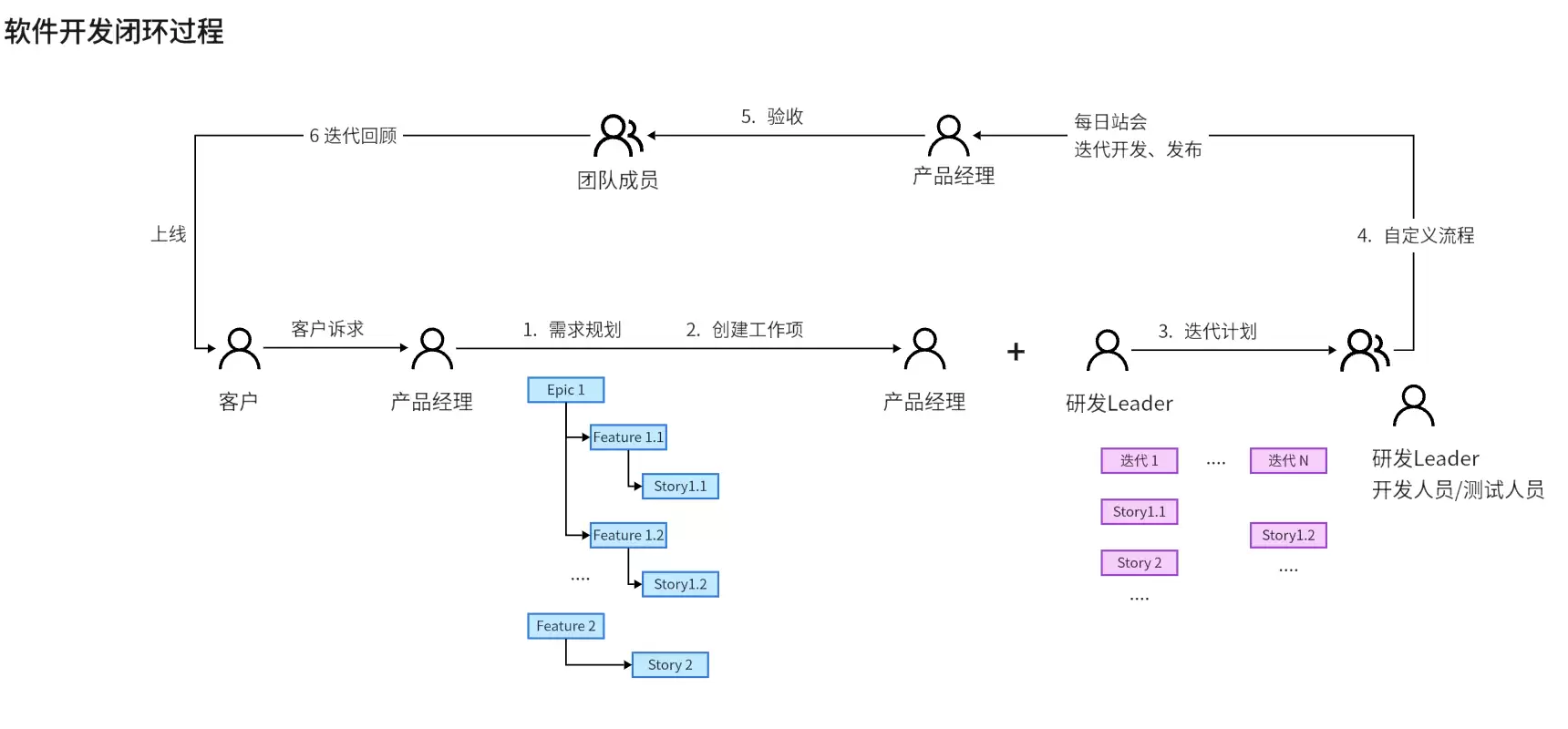

软件项目开发流程图

4. 流程图对改进软件开发流程的实际影响

• 提高团队合作和沟通：流程图直观定义了任务交接点与责任人，使团队成员清晰知晓自身职责及协作对象，减少职责模糊与信息不对称，促进跨部门顺畅沟通。

• 减少错误和不一致性：标准化流程图确立了统一的工作规范与验收标准，降低了因个人理解差异导致的执行偏差，从而减少返工、提升代码质量与交付一致性。

5. 流程图在软件开发中可能遇到的问题

尽管流程图益处显著，但在实际应用中也需注意应对常见挑战。

• 处理复杂的软件开发流程：面对微服务架构或大型项目，单一流程图可能过于庞杂。建议采用分层设计：顶层总览图描述阶段间关系，下层详图展开各子流程细节。

• 持续更新和维护流程图：流程图易沦为“一次性制品”。需将其纳入配置管理，指定维护责任人，并与敏捷迭代同步评审更新，确保其持续反映真实流程。

尽管存在上述挑战，但通过恰当的分层策略与制度保障，流程图能显著提升软件开发流程的可视性、可控性与团队协作效能。

6. 案例分享

以下案例展示了流程图在实践中的优化价值：某互联网公司研发团队长期面临项目延期与缺陷率高的问题，新到任的技术负责人决定以流程可视化作为改进切入点。

• 定义问题：通过项目复盘会，团队共识核心问题为“需求范围蔓延”与“测试阶段阻塞”，导致版本发布延迟。

• 绘制现有流程图：协作绘制出从需求提出到线上监控的完整现有流程，尤其详细标注了需求评审、测试准入等关键环节。

• 分析流程图：可视化后，团队迅速识别出痛点：需求入口缺乏标准化模板，导致需求模糊；测试环境准备未纳入流程，常造成等待浪费。

• 改进流程：针对性地引入“用户故事地图”进行需求梳理，并增设“测试就绪评审”节点，明确环境与数据准备责任。

• 绘制新的流程图：将改进措施更新至流程图，形成新版团队工作指南，并嵌入至项目管理工具中。

• 实施和监控：按新流程运行两个迭代周期，跟踪需求变更次数与测试阻塞时长，数据表明交付周期缩短了20%。

本案例印证了流程图作为问题诊断与改进沟通工具的强大作用。它帮助团队可视化瓶颈、凝聚共识并跟踪改进成效。总而言之，精通流程图绘制与应用，是提升软件开发流程成熟度、实现高效高质量交付的关键技能之一。
