功能模块图详解：定义特点与作用全解析

在系统架构设计与敏捷项目管理实践中，如何将复杂的业务逻辑清晰呈现，使团队成员高效理解并达成共识？功能模块图作为一种核心的可视化工具，扮演着系统“导航地图”的关键角色，直观展示功能单元的组织结构与交互关系。本文将深入解析功能模块图的核心要素、绘制方法与实际应用，帮助团队提升系统设计与协作效率。

/ignore-error/1" uploadprocessed="true">

一份专业的功能模块图通常具备以下核心特征：

• 可视化结构清晰： 通过图形化呈现系统功能关系，降低理解门槛，便于后续开发与维护操作。
• 层级分解明确： 按功能层级逐级展开，宏观架构与微观模块关系一目了然，支持从整体到细节的系统把控。
• 模块化设计支持： 天然契合模块化开发理念，便于团队按模块分工、并行开发与独立测试，显著提升协作效能。
• 灵活可扩展： 当业务需求迭代或系统升级时，可快速调整模块结构与关联关系，具备良好的适应性与可维护性。

2. 功能模块图核心组成部分

掌握功能模块图的绘制与解读，需先理解其基本构成元素。

（1）功能模块

作为图表的基础单元，每个矩形框代表一个独立的功能模块。

• 框内标注： 通常包含模块名称及核心功能简述，明确职责边界。
• 模块划分价值： 将复杂系统拆解为高内聚、低耦合的单元，提升可管理性与可理解性。

（2）模块间连接线

线条与箭头定义模块间的关联关系，是理解系统工作流的关键。

• 依赖关系指示： 箭头方向表示模块间的调用或依赖，如【订单处理】模块依赖【支付网关】模块。
• 数据流向可视化： 清晰展示信息传递路径，例如用户数据从【注册登录】模块流向【个人中心】模块。
• 交互路径映射： 连线可体现模块间的服务调用、事件触发或接口协作，辅助梳理系统内部流程。

（3）层级化组织

功能模块按层级结构排列，顶层主模块（如系统核心）常位于中心或顶部，子模块依序展开，形成树状或网状层次。

（4）辅助文本说明

除图形元素外，文字描述用于补充模块的输入输出、前置条件、业务规则及技术约束，确保信息完整无歧义。

/ignore-error/1" uploadprocessed="true">

3. 功能模块图的核心价值与应用场景

功能模块图并非一次性设计产物，其在项目全生命周期中持续发挥价值，尤其在跨团队协同设计中作用显著。

（1）加速系统结构理解

为新成员或利益相关者提供快速入门指南，通过可视化架构降低认知成本，短时间内建立对系统功能布局与数据流的整体把握。

（2）促进高效团队协作

作为统一语言和共识基础，确保开发、产品、测试等角色对系统边界与接口理解一致。结合在线协作工具进行实时绘制与评审，可进一步提升沟通效率与决策质量。

（3）优化系统设计质量

在编码前通过功能模块图进行架构推演，能早期识别模块耦合过高、接口定义缺失或循环依赖等设计风险，遵循“设计先行”原则，减少后期重构成本。

（4）辅助项目管理与进度跟踪

为项目经理提供可视化的任务分解依据，便于制定迭代计划、分配开发资源、设定里程碑。项目执行中可对照模块图跟踪完成状态，确保交付物与设计目标一致。

4. 功能模块图实际案例解析

结合具体行业案例，更能直观体会功能模块图的应用方式。

（1）电商平台系统模块图

典型电商系统包含用户中心、商品目录、购物车、订单管理、支付结算、物流跟踪等核心模块。模块间通过连线明确数据流转，如订单提交触发支付流程，支付成功后同步物流信息，形成完整的交易闭环。

/ignore-error/1" uploadprocessed="true">

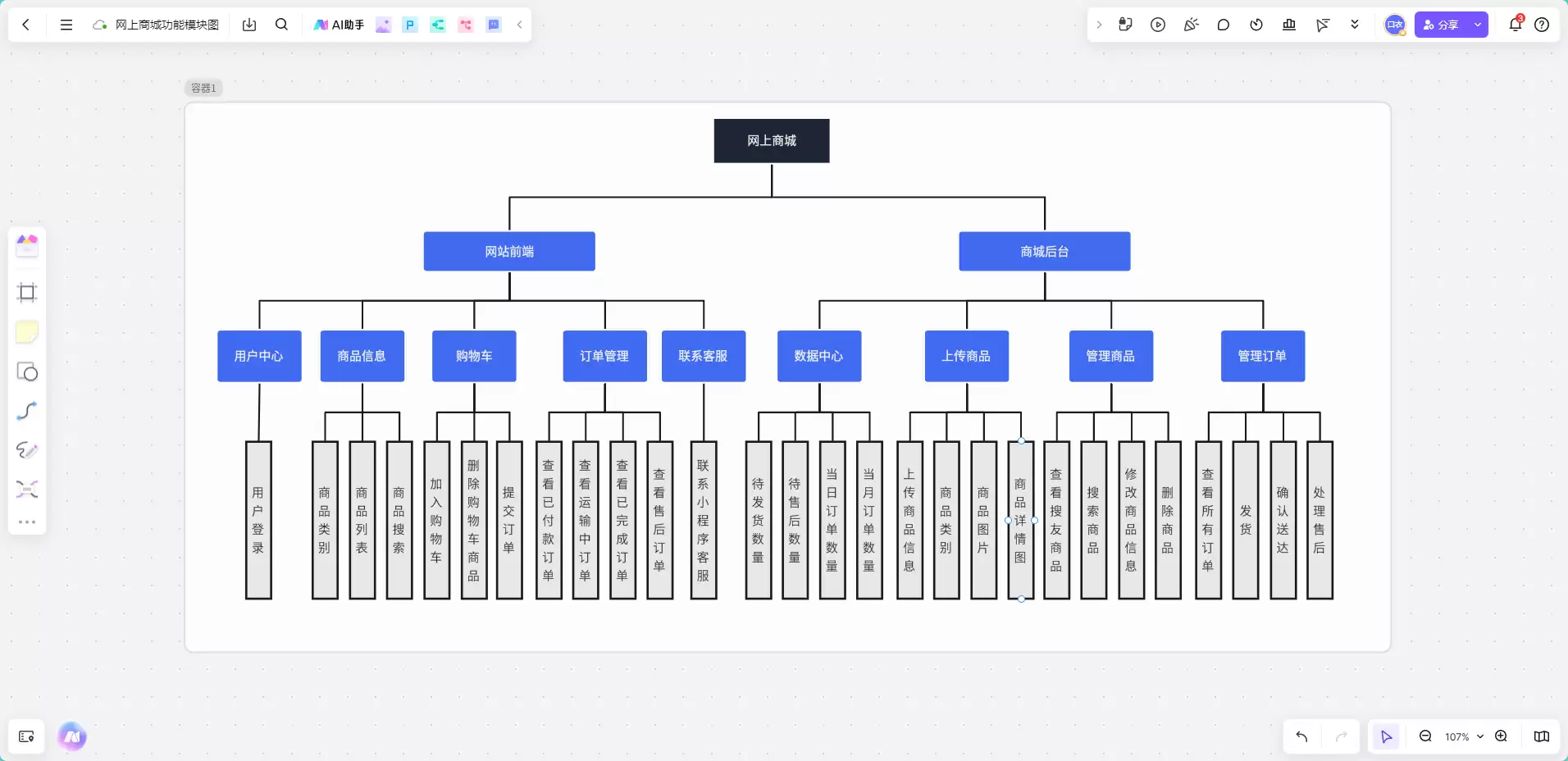

网上商城功能模块图

（2）CRM客户管理系统模块图

客户关系管理系统的功能模块图侧重客户信息库、销售管道、服务工单、营销自动化及数据分析等模块，清晰展示销售活动与客户数据的关联路径，以及业务数据如何汇聚至报表中心进行决策支持。

/ignore-error/1" uploadprocessed="true">

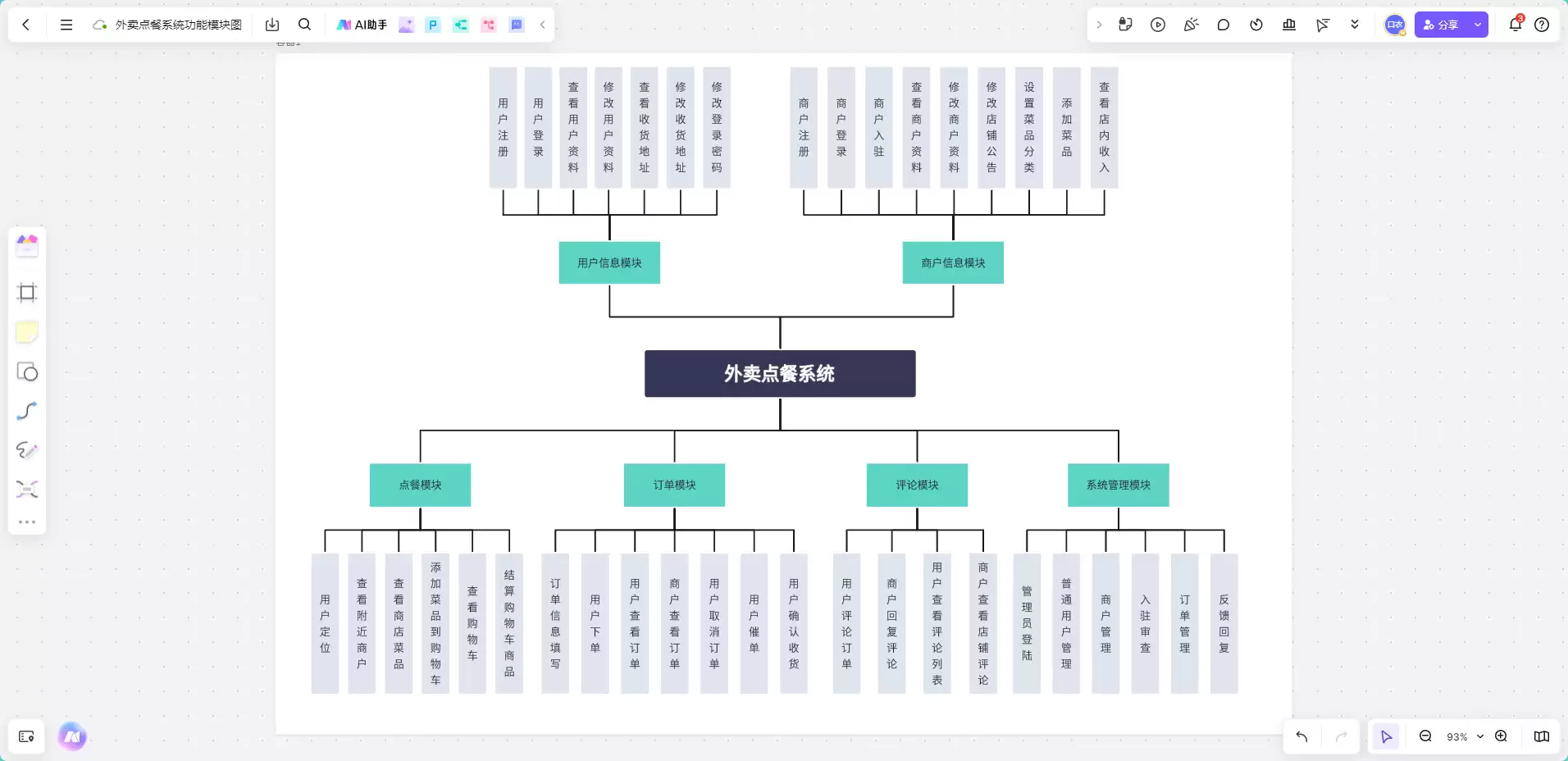

外卖点餐系统功能模块图

（3）企业级业务系统模块图

在业务流程优化项目中，功能模块图能有效整合跨部门职能。以房屋租赁管理系统为例，需规划房源管理、租客管理、电子合同、租金支付、维修服务等模块，并梳理从房源发布、在线签约、租金收付到退租结算的全流程协同机制。

/ignore-error/1" uploadprocessed="true">

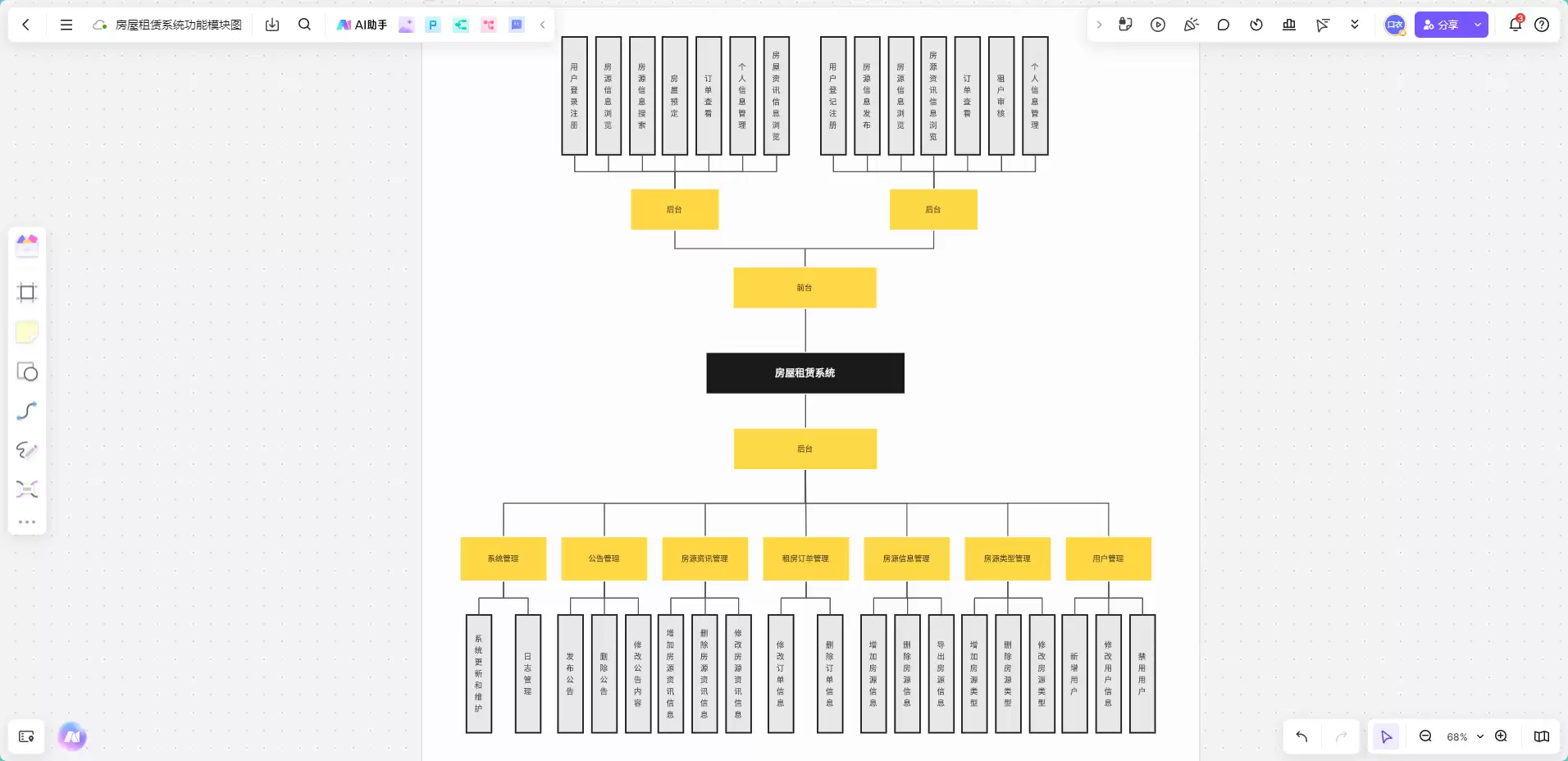

房屋租赁系统功能模块图

总结而言，功能模块图通过模块化分解与可视化表达，为系统设计、团队协作与项目管理提供了结构化蓝图。在复杂项目推进中，它作为统一的技术与业务沟通媒介，能确保多方目标对齐，驱动项目高效交付与持续演进。
