用户流程图绘制方法超全步骤指南

想真正理解用户在你的产品里是怎么“逛”的吗？用户流程图就是那把钥匙。它能清晰揭示用户与你的应用或网站交互的完整路径，以及他们为了达成目标所经历的每一步。对于产品经理而言，这份图表的价值在于，它能帮你串联起整个流程中涉及的所有角色、他们的行为模式以及可能遇到的痛点。只有看清全局，你的优化才能真正切中要害，解决实际问题。今天，我们就来聊聊如何绘制一份清晰实用的用户流程图。

1. 什么是用户流程图

这东西名字不少，有人叫它交互流、活动流，也有人称其为用户界面流或任务流图。叫什么不重要，关键在于它的作用：它定义了用户与系统交互时应遵循的逻辑路径，清晰地描绘了系统功能、用户可能的操作以及相应结果之间的关系，让复杂的流程一目了然。过去画流程图可能是个技术活，但现在，借助合适的在线工具，上手其实非常轻松。

要读懂或绘制它，得先认识几个核心符号：

（1）开始/结束标志

一个椭圆形，代表流程的起点或终点。符号内部通常会标注“开始”或“结束”字样。一般来说，一个标准的流程图只有一个起点。

（2）进程标志

一个矩形框，代表流程中需要执行的一个具体步骤或处理动作。对这一步的简要说明就写在框内，用户或系统根据这个指示进入下一步。

（3）判断标志

一个菱形，代表需要做出决策或判断的分叉点。框内会有一个问题（例如“是否登录？”），根据不同的答案（是/否），流程会走向不同的分支。

（4）流线标志

带箭头的线条，指示流程的执行方向和顺序。尤其在连接判断菱形时，箭头上常会标注“是”或“否”来明确分支路径。

如今，许多在线白板工具已经内置了这些符号的模板和说明，直接拖拽使用即可，大大降低了绘制门槛。

2. 用户流程图的适用场景

那么，什么时候会用到它呢？主要有两类典型场景：

• 传达预期路径：当需要向团队展示用户浏览网站或操作应用时的理想流程时，它是最直观的沟通工具。

• 梳理系统逻辑：工程师和设计师可以借助它来理解系统设计的复杂性、范围和各种路径，从而提前识别出流程中的漏洞、依赖关系和潜在缺陷。

3. 如何制作用户流程图

道理讲千遍，不如动手画一遍。下面，我们以一个淘宝商家构建“私域流量池”的实际过程为例，来看看用户流程图具体怎么画，以及它如何解决实际问题。

第一步：访问在线白板工具

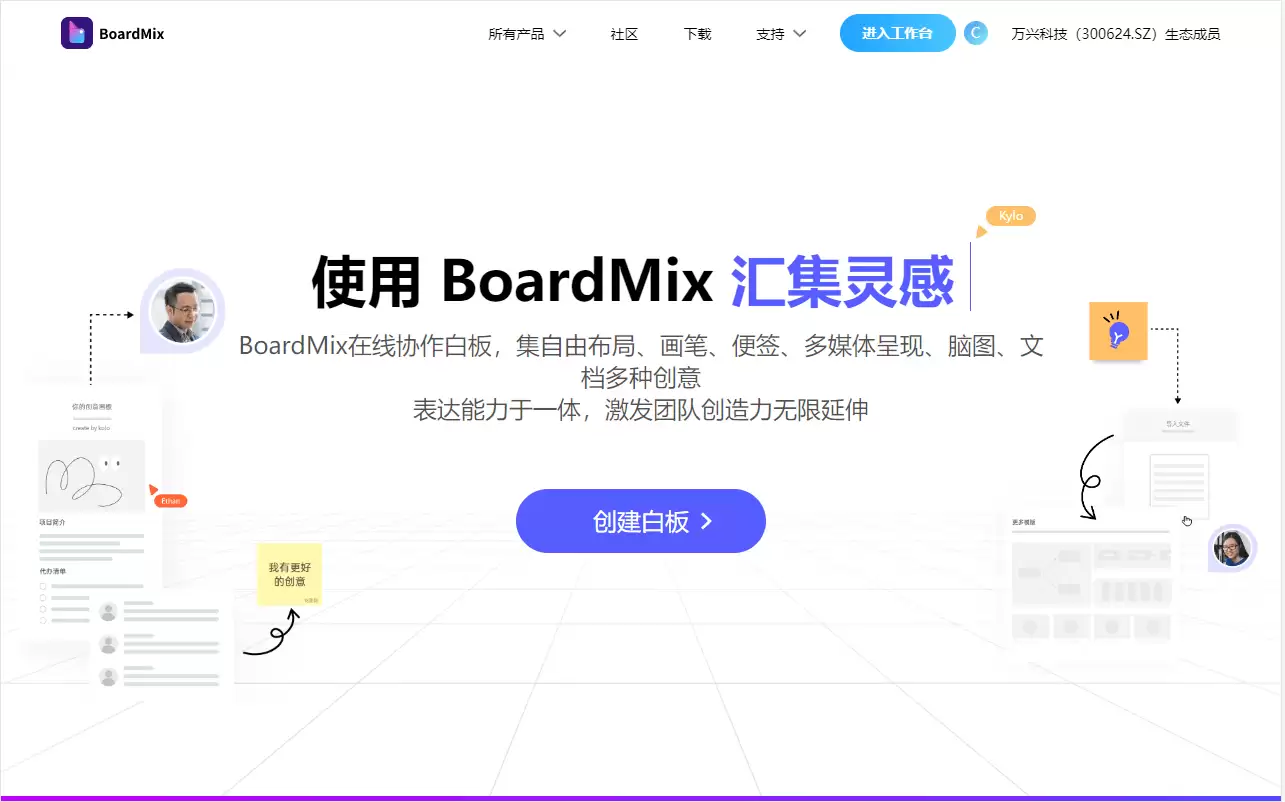

首先，在浏览器中打开你选用的在线白板工具（本例中以BoardMix博思白板为例），进入其官网。

第二步：创建新白板

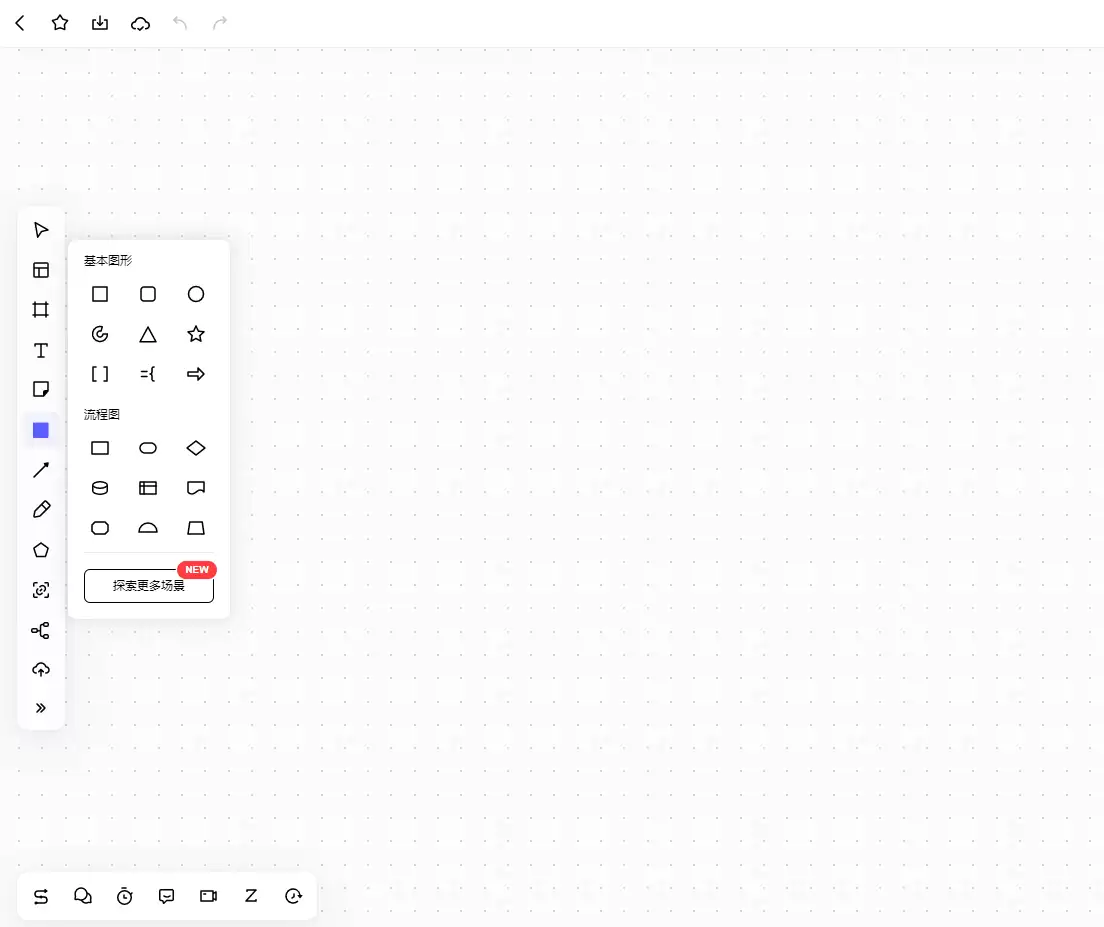

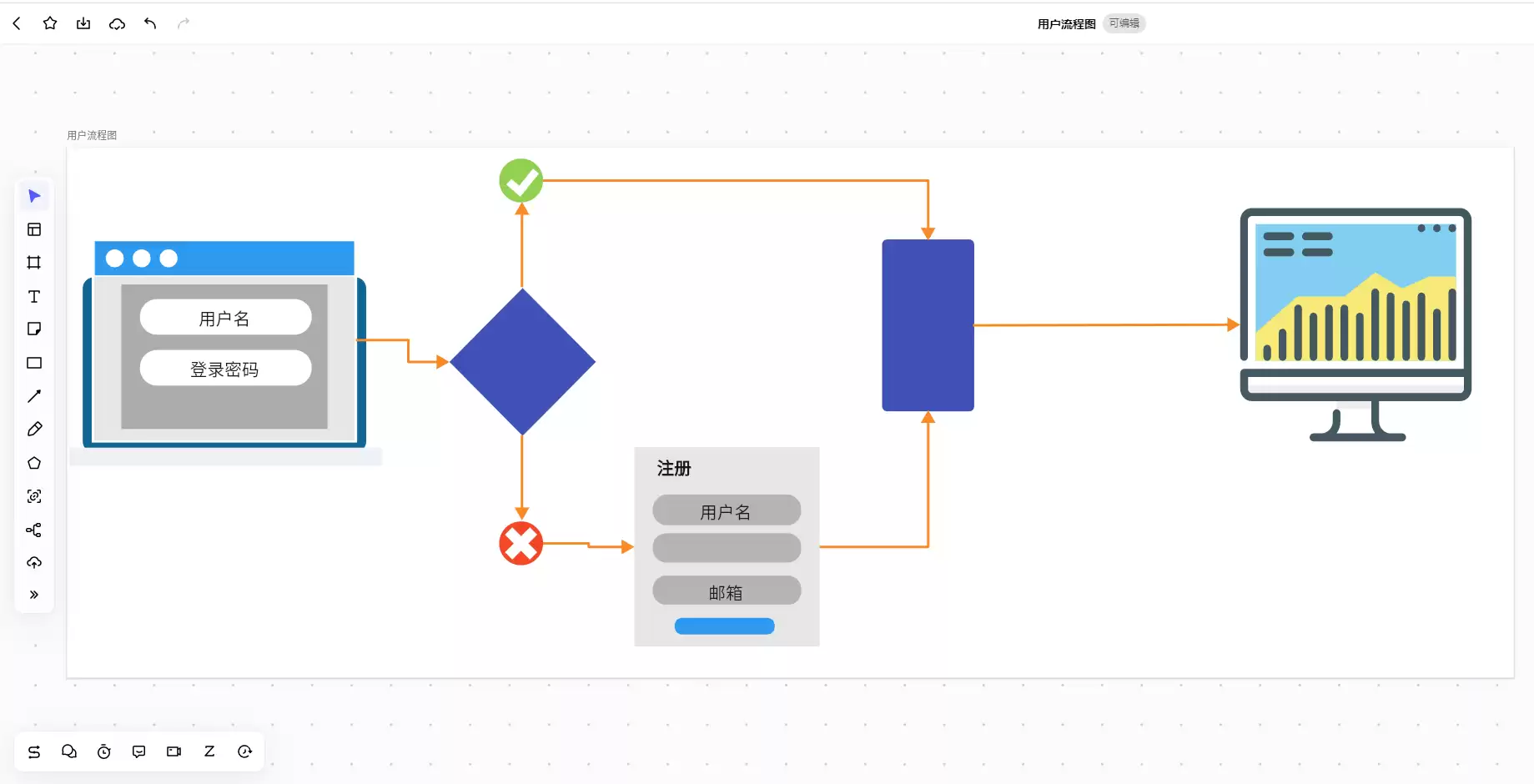

进入工作台，创建一个新的白板文件。这类工具通常提供无限延伸的画布，侧边栏会有丰富的工具栏，方便你插入图形、文本、便签等元素，为绘图做好准备。

第三步：区分用户来源，建立判断起点

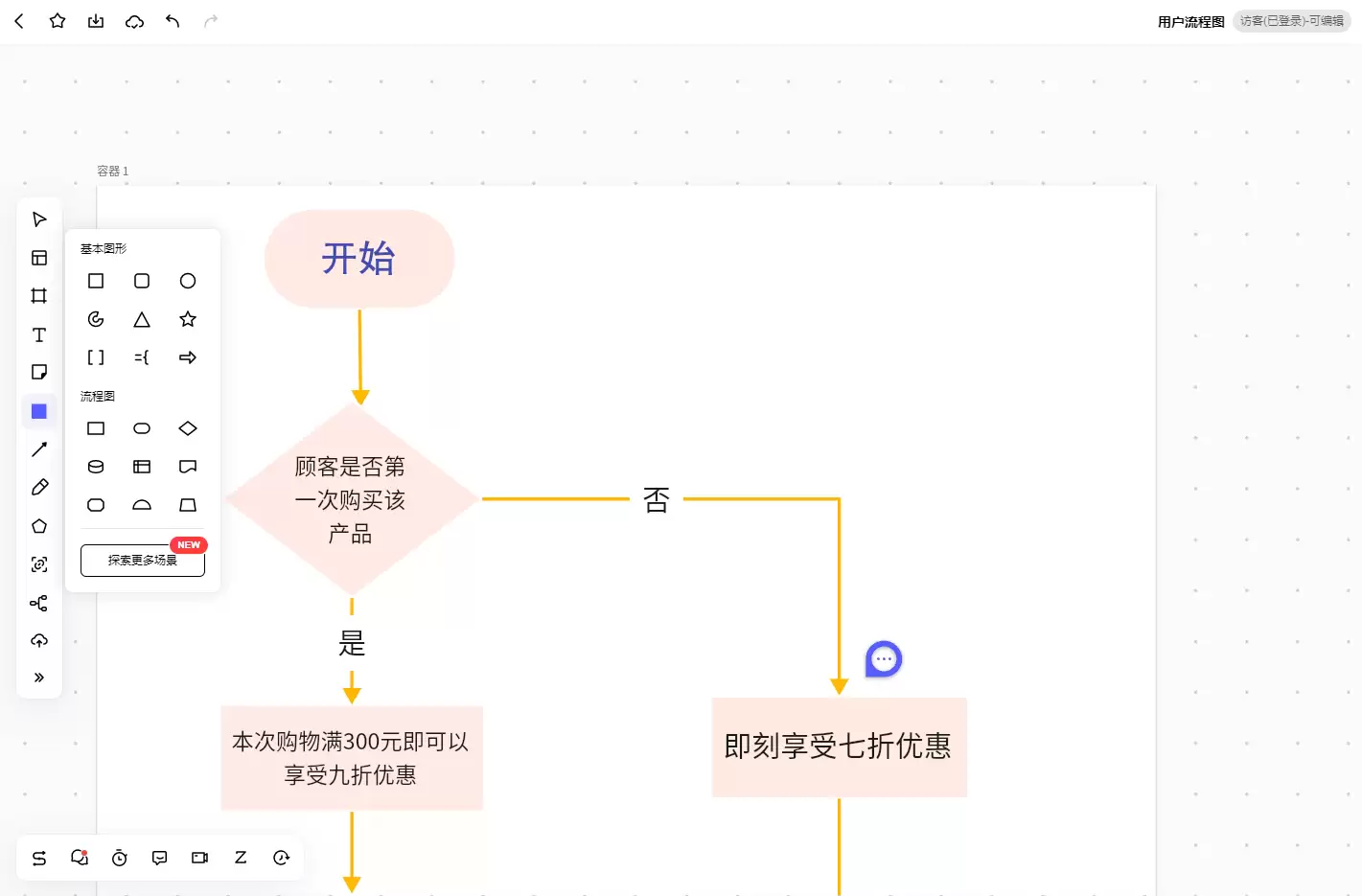

“私域流量池”是当前品牌运营的核心策略之一，其关键在于识别并维护高价值用户。对于商家来说，第一步往往是区分新老客户。因此，我们流程图的起点就可以设定为一个判断菱形，里面的问题是：“顾客是否是第一次购买？”

这个判断直接区分了用户来源，为后续不同的运营策略奠定了基础。

第四步：可视化完整流程

根据判断结果，流程走向两个分支：

• 老客户：直接享受购物七折优惠，并可加入VIP群。
• 新客户：本次购物满300元可享九折，同时也可获得进入VIP群的资格。

无论新老客户，一旦进入VIP群（即私域流量池），商家就能提供每日会员消息、专属客服等高级服务，并且确保他们后续每次购物都享受七折优惠。这套流程的目的很明确：通过差异化激励，将用户沉淀下来，培养品牌忠诚度。

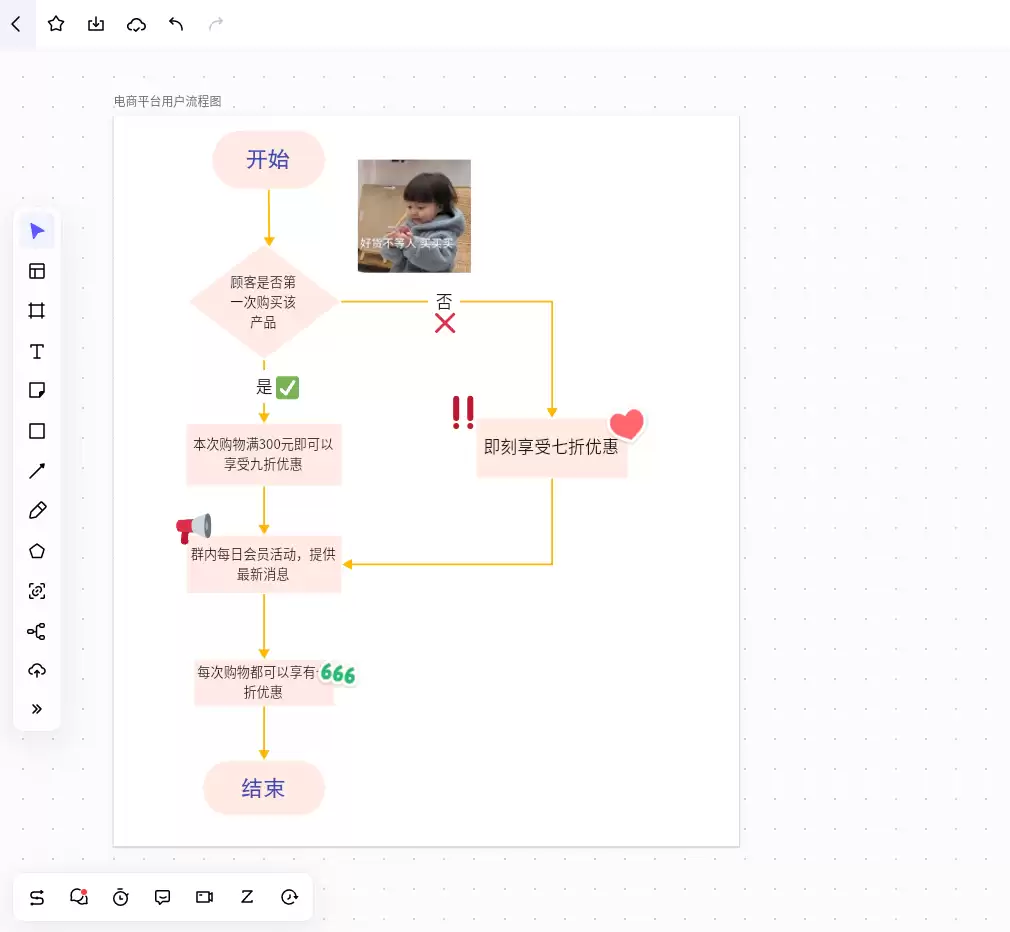

利用白板工具内置的图形、图标甚至表情包素材，可以快速让流程图变得既逻辑清晰又美观易懂。

从这个案例可以看出，用户流程图对于电商平台运营至关重要。它能清晰、直观、有逻辑地展示用户从触达、判断到沉淀的关键路径，让复杂的运营策略变得一目了然。

值得一提的是，这类在线白板工具的功能远不止画流程图。其模板社区通常还提供SWOT分析、PEST分析、思维导图、会议记录等海量图表模板。无限画布和实时在线协作功能，更是让团队 brainstorming 和远程协作变得异常高效。
