2023年实体关系模型ER图15大热门案例详解

在数据库设计与系统架构领域，实体关系图（常称为ER图、ERD或ER模型）扮演着至关重要的角色，它是连接业务需求与技术实现的“可视化桥梁”。通过标准化的图形符号与连接线，ER图能够清晰呈现系统内的核心数据实体、属性及其之间的关联关系。掌握ER图的阅读与绘制，已成为理解业务逻辑、规划数据流与进行数据库设计的关键技能。

为了帮助大家更深入地理解ER图的实际应用，本文将通过一系列覆盖多行业的ER图模板案例进行具体解析。这些实例展示了如何将复杂的业务流程抽象为结构化的数据模型，从而为系统开发与优化提供清晰的蓝图。

1. 库存管理系统ER图

库存管理是供应链与销售体系的核心环节，其动态变化关联着商品、供应商、客户、订单及仓库等多个实体。一份设计精良的库存管理系统ER图，能够将“进、销、存”等抽象业务流程具体化、可视化，从而有效提升库存周转率、降低缺货与积压风险，并为决策提供精准的数据支持。

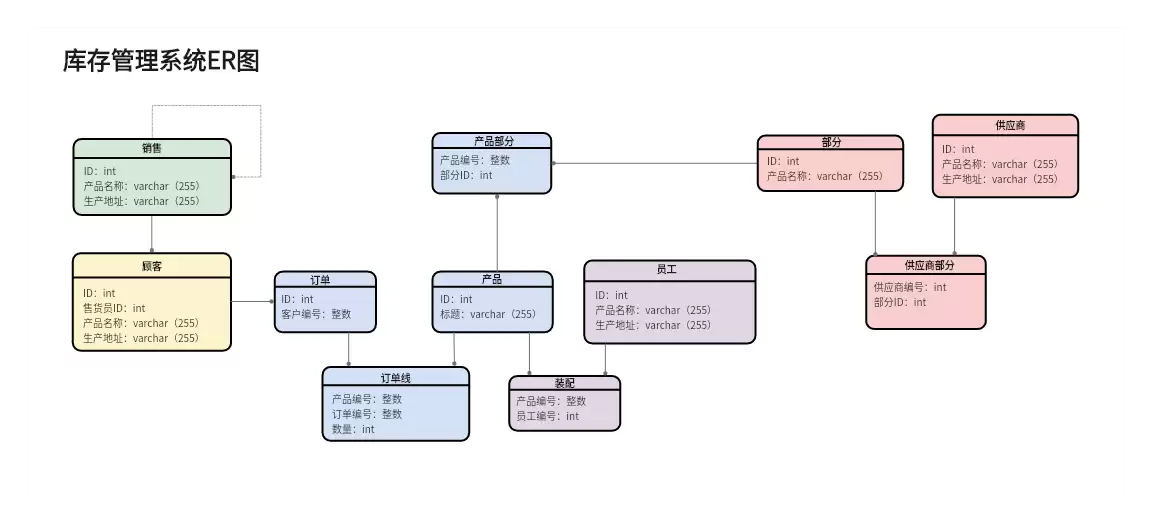

库存管理系统ER图

2. 物流管理ER图

现代物流管理涵盖运输、仓储、配送及跟踪等多个协同环节。物流管理ER图通过定义包裹、运单、客户、仓库节点、承运人员等实体及其关系，构建出完整的物流数据模型。该模型有助于优化路由规划、实现资源高效调度，最终达到降本增效、提升客户满意度的目标。

物流管理ER图

3. 水果销售ER图

生鲜水果行业对供应链时效与损耗控制要求极高。水果销售ER图聚焦于供应商、水果品类、批次、仓储条件、销售订单等关键实体，旨在梳理从采购、入库到销售的全链路数据关系。通过该模型可优化库存策略，实现商品快速流通，最大程度减少损耗，保障利润。

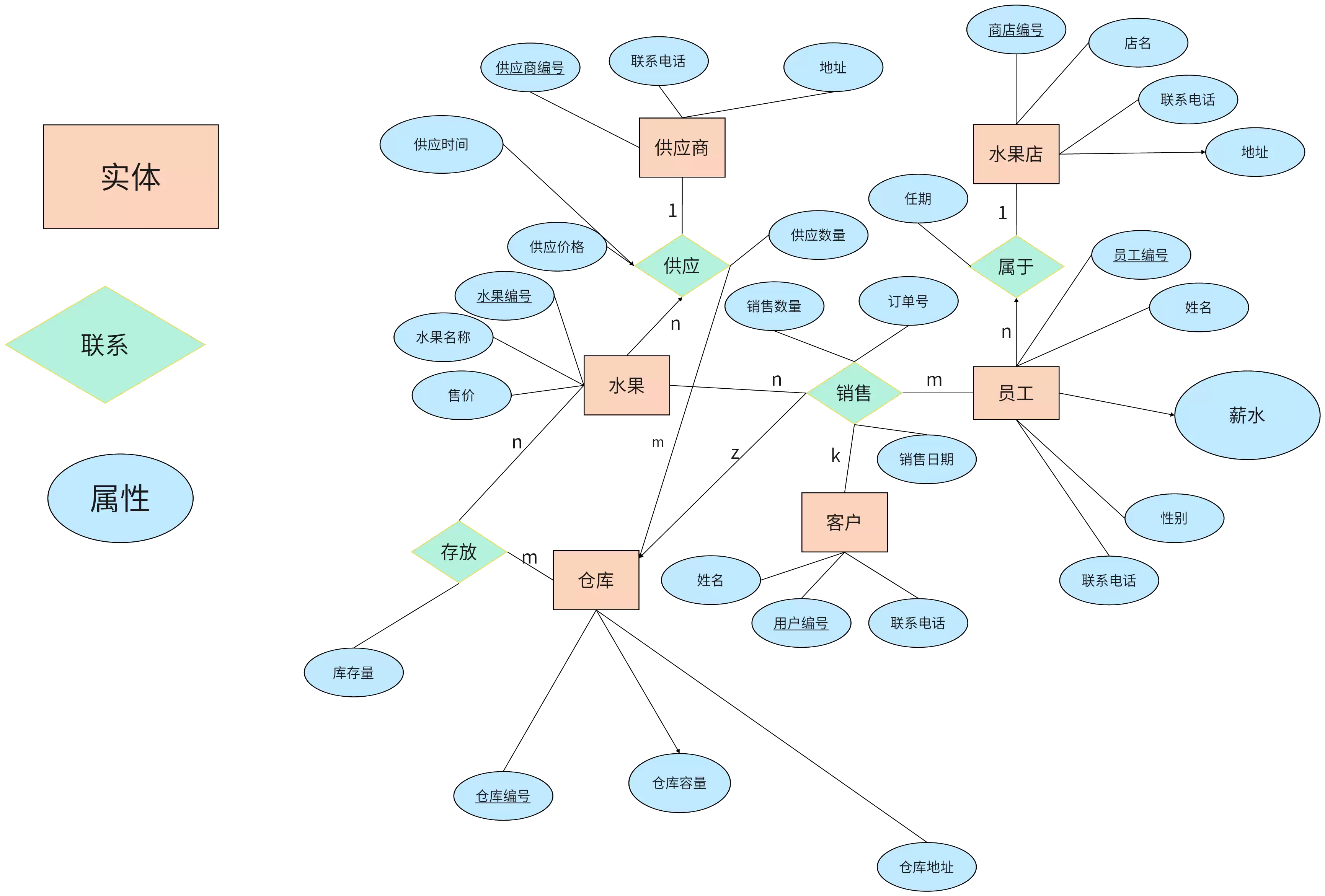

水果销售er图

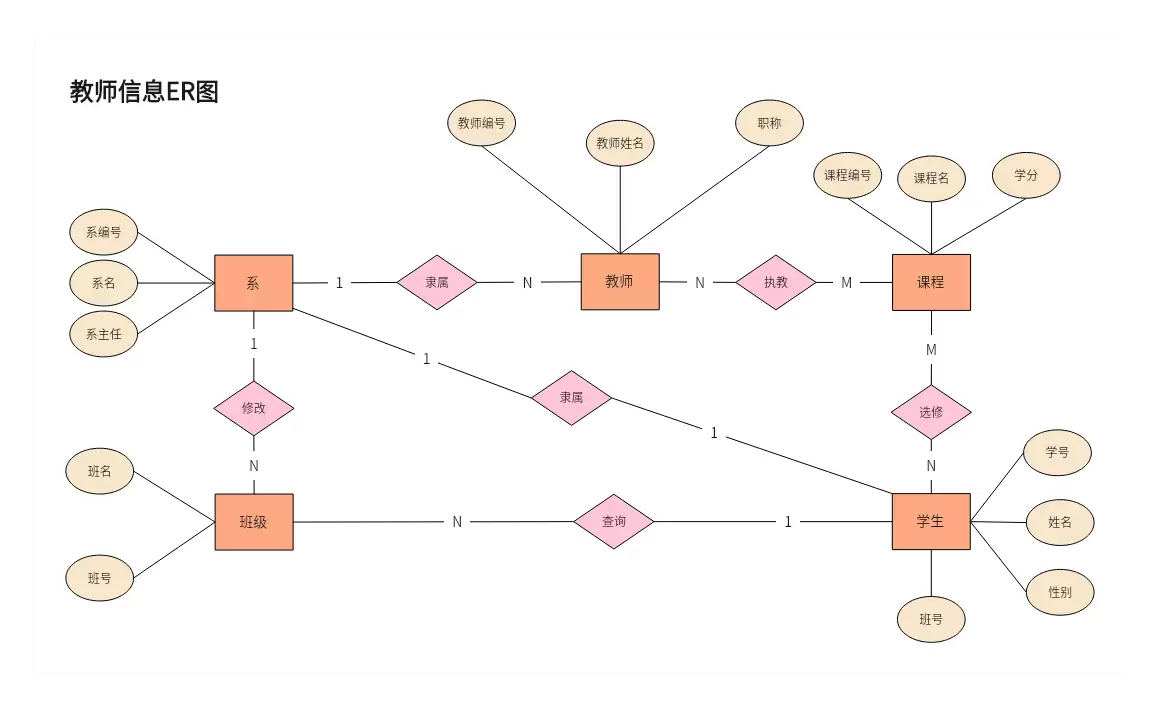

4. 教师信息ER图

在教育管理信息化中，教师信息ER图用于系统化地管理教师、课程、班级、学生及教学资源之间的复杂关联。该数据模型清晰呈现了师资配置、教学任务分配与成绩管理的逻辑，为构建智慧校园、开展教师发展与培训体系提供了核心的数据结构基础。

教师信息ER图

5. 社交管理系统ER图

社交平台的核心在于用户关系与内容互动。社交管理系统ER图构建了用户、好友关系、动态内容、评论、点赞等实体模型，深度挖掘用户社交网络的价值。此模型是进行用户画像分析、内容推荐与社区运营管理不可或缺的数据底层架构。

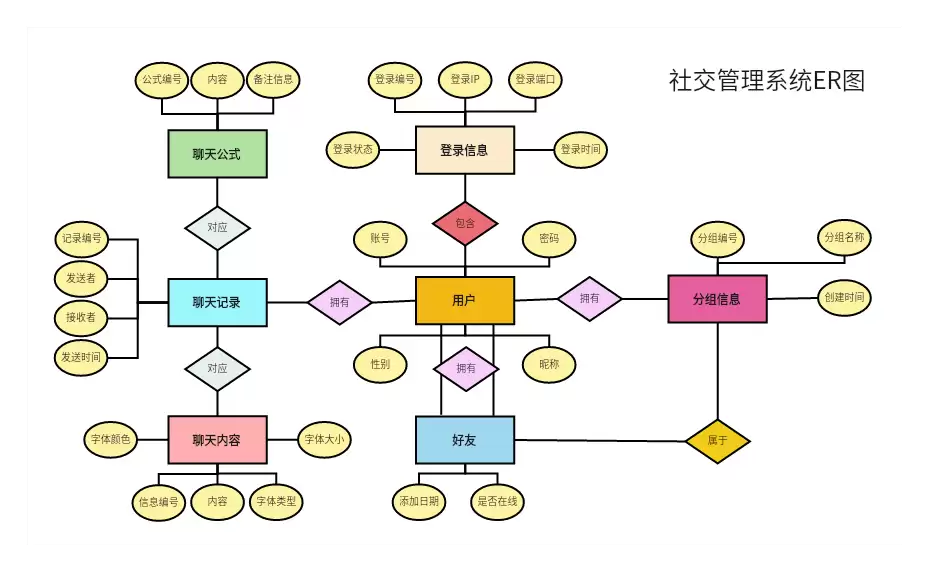

社交管理系统ER图

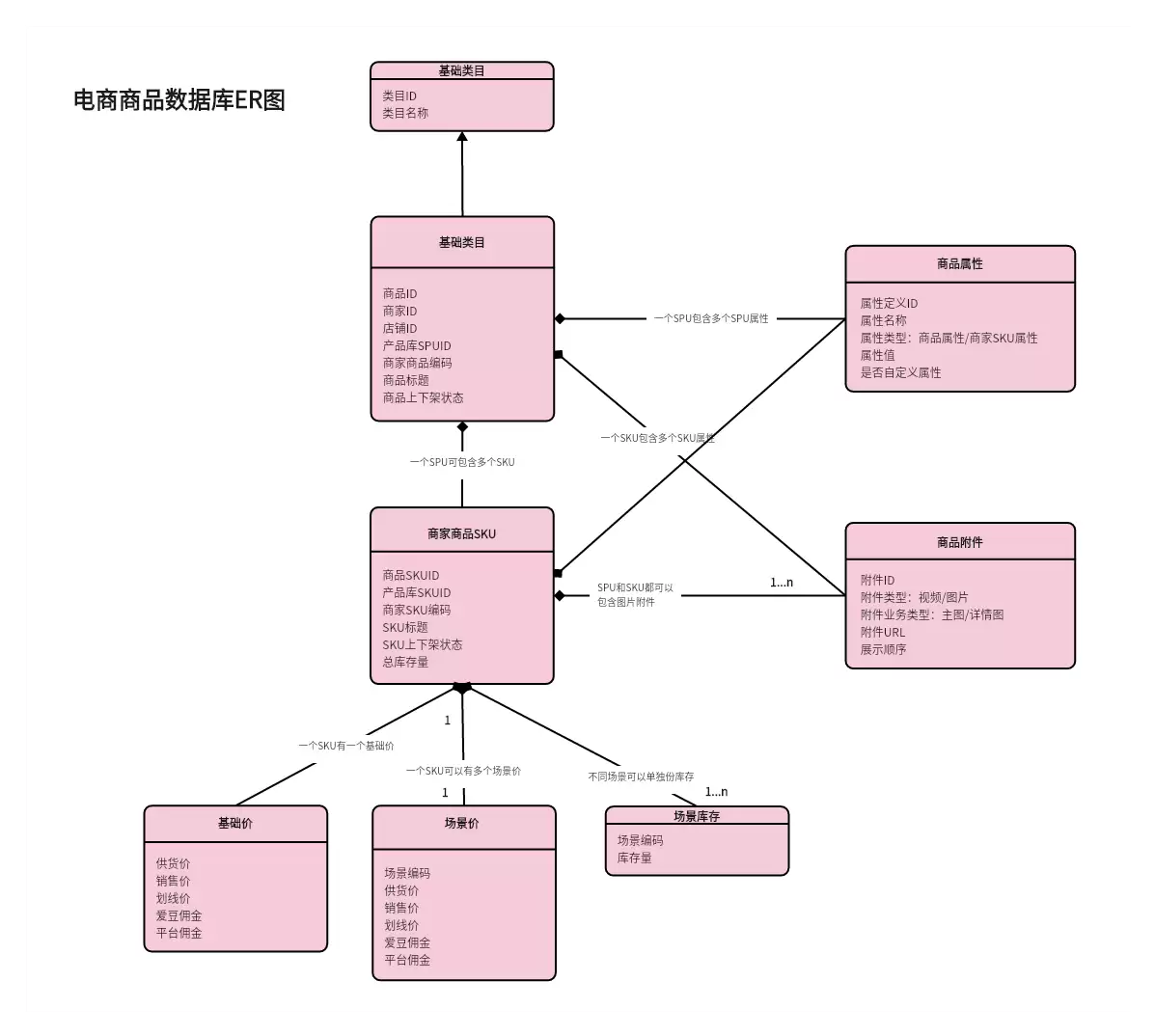

6. 电商商品数据库ER图

面对海量商品信息，电商平台需要清晰的数据模型进行管理。电商商品数据库ER图通常涵盖商品类目、属性、SKU（库存量单位）、商品详情、价格与促销等核心实体。理清这些实体间的关联，是构建商品中心、实现精准搜索与个性化推荐的前置条件。

电商商品数据库ER图

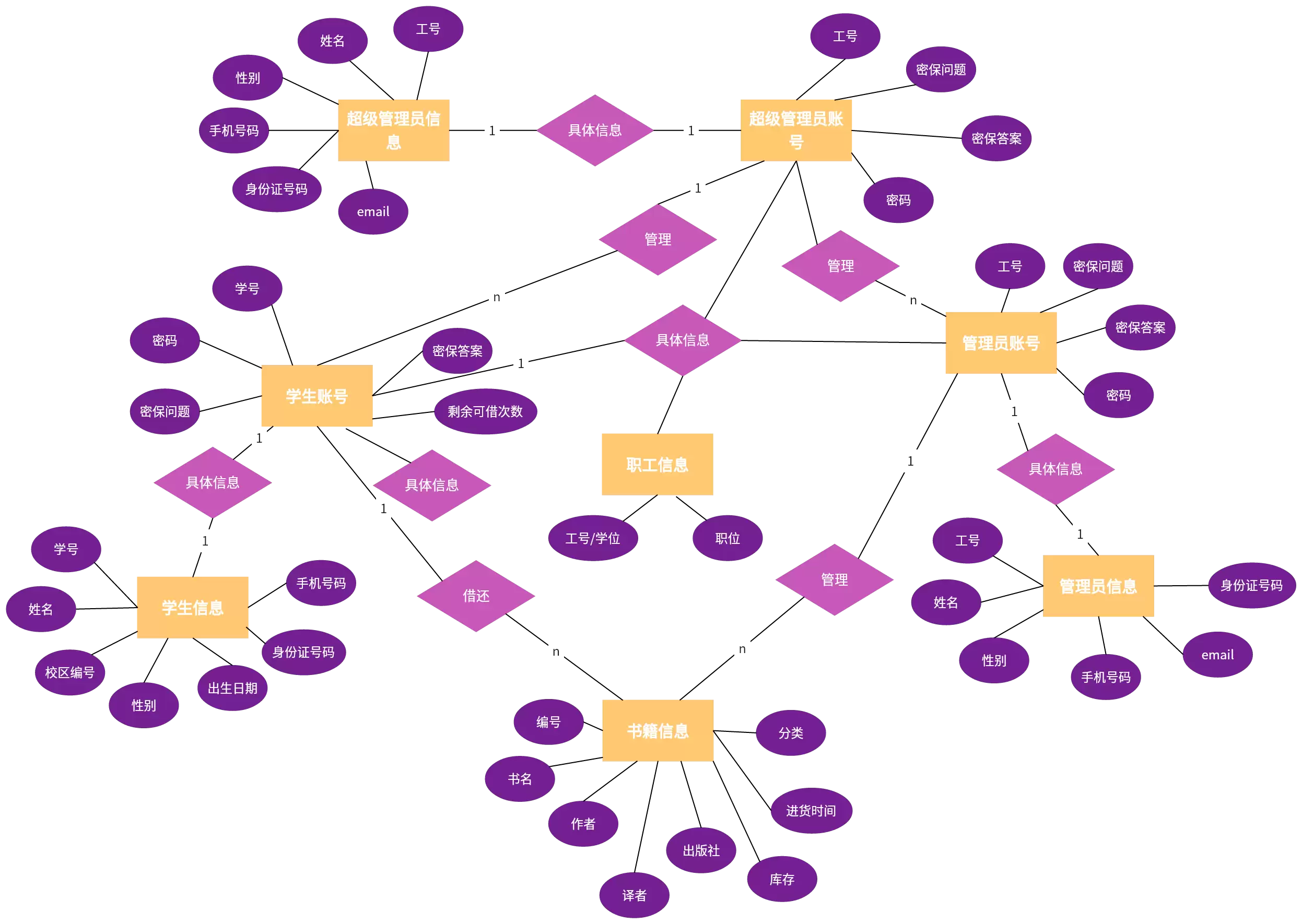

7. 图书管理系统ER图

图书管理系统ER图直观地展示了书籍、读者、借阅记录、馆藏信息及管理员等实体间的联系。借助该模型，图书馆可以实现馆藏资源的数字化管理，轻松完成书籍检索、借还流程跟踪、逾期提醒等功能，大幅提升管理效率与服务体验。

图书管理系统ER图

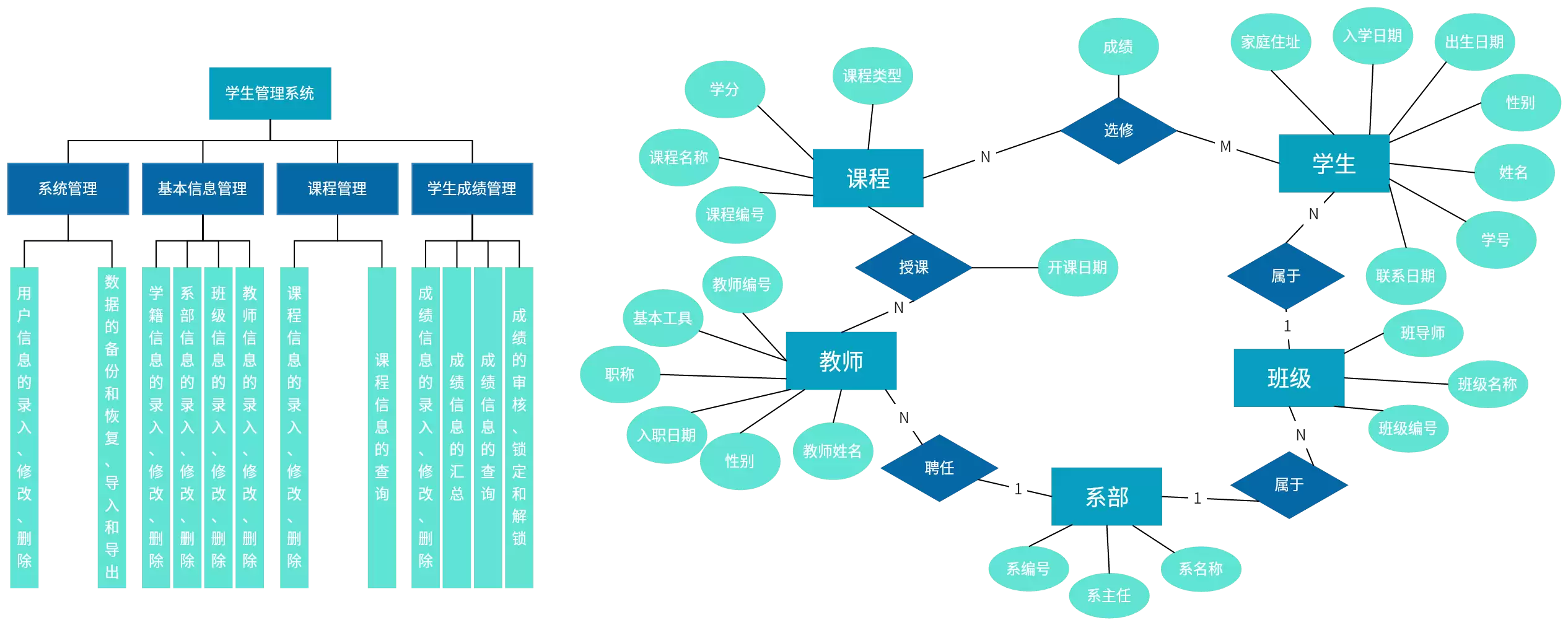

8. 学生信息管理系统ER图

学生信息管理涉及学籍、课程、成绩、缴费等多维数据。学生信息管理系统ER图通过定义学生、班级、课程、成绩单、院系等实体关系，构建统一的学生数据中心。这有助于学校实现信息共享、简化教务流程，并为大数据分析与决策提供支持。

学生信息管理系统ER图

9. 积分系统ER图

积分是用户运营与忠诚度计划的重要工具。积分系统ER图清晰地刻画了用户、积分账户、积分规则、兑换商品、活动记录等实体间的流转关系。一个设计良好的积分数据模型，能有效激励用户行为，提升活跃度与复购率，实现精准营销。

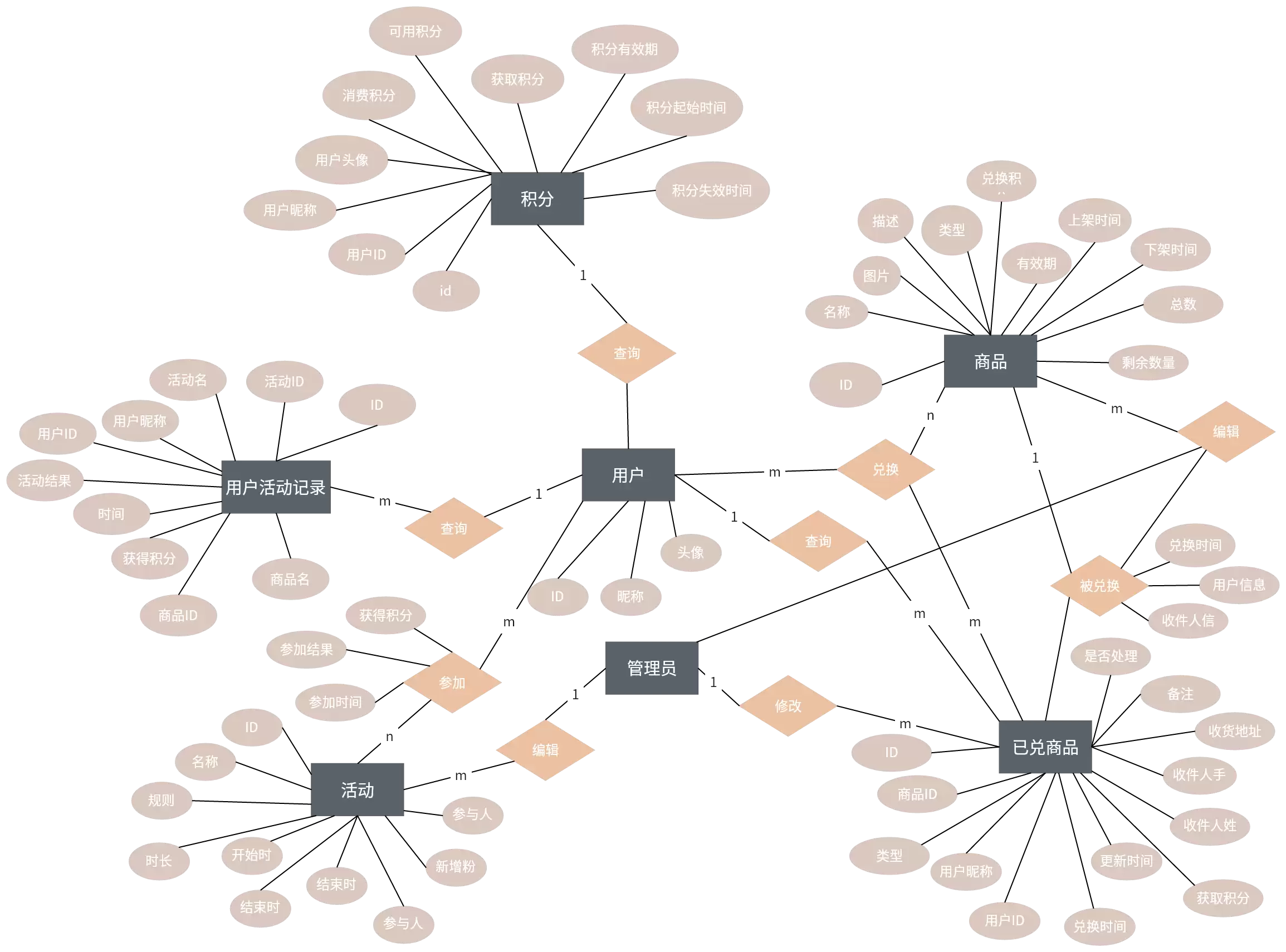

积分系统ER图

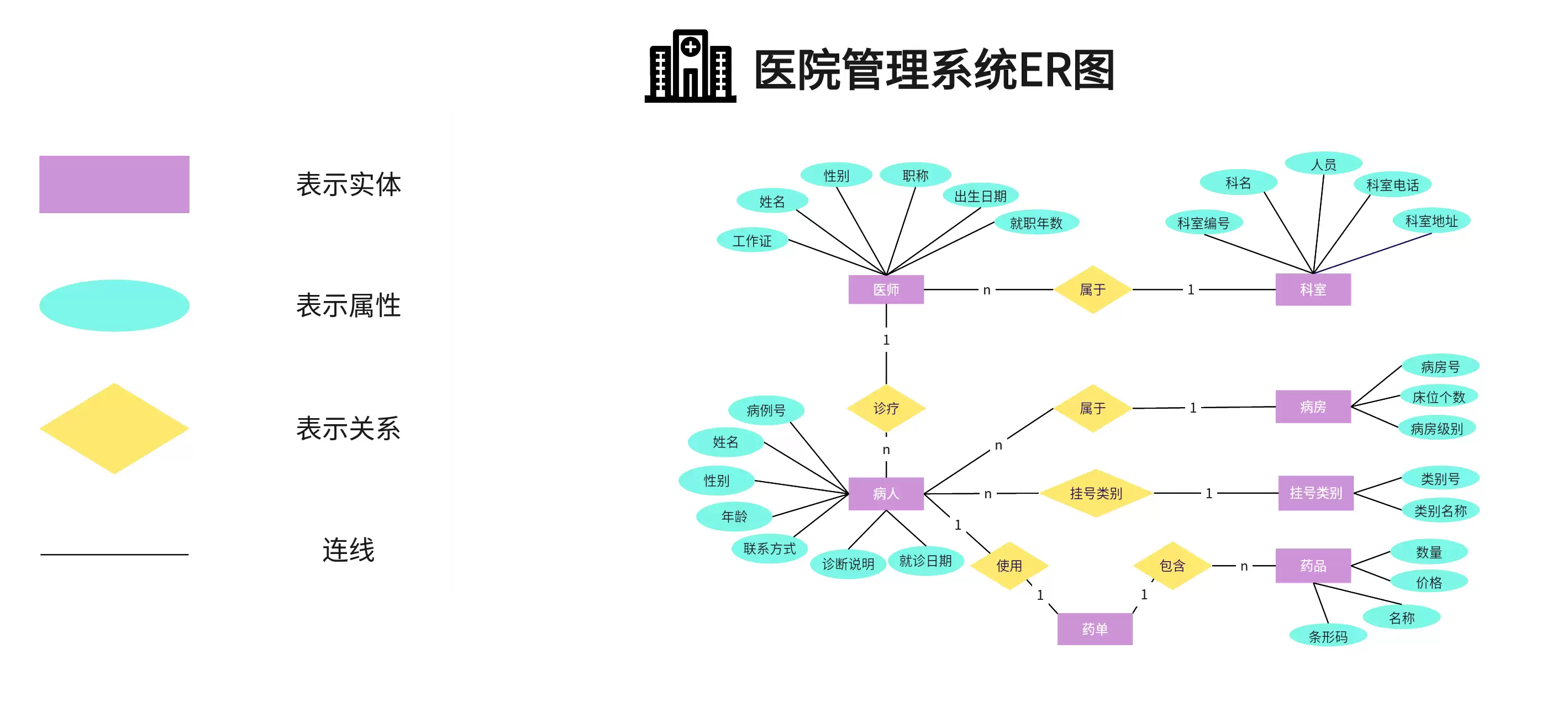

10. 医院管理系统ER图

现代医院运营流程复杂，信息集成度高。医院管理系统ER图综合描述了患者、医生、科室、病房、药品、处方、检查报告等核心实体及其关联。该模型旨在打通院内信息流，消除“数据孤岛”，为提升诊疗效率、优化资源配置和改善患者服务提供数据基石。

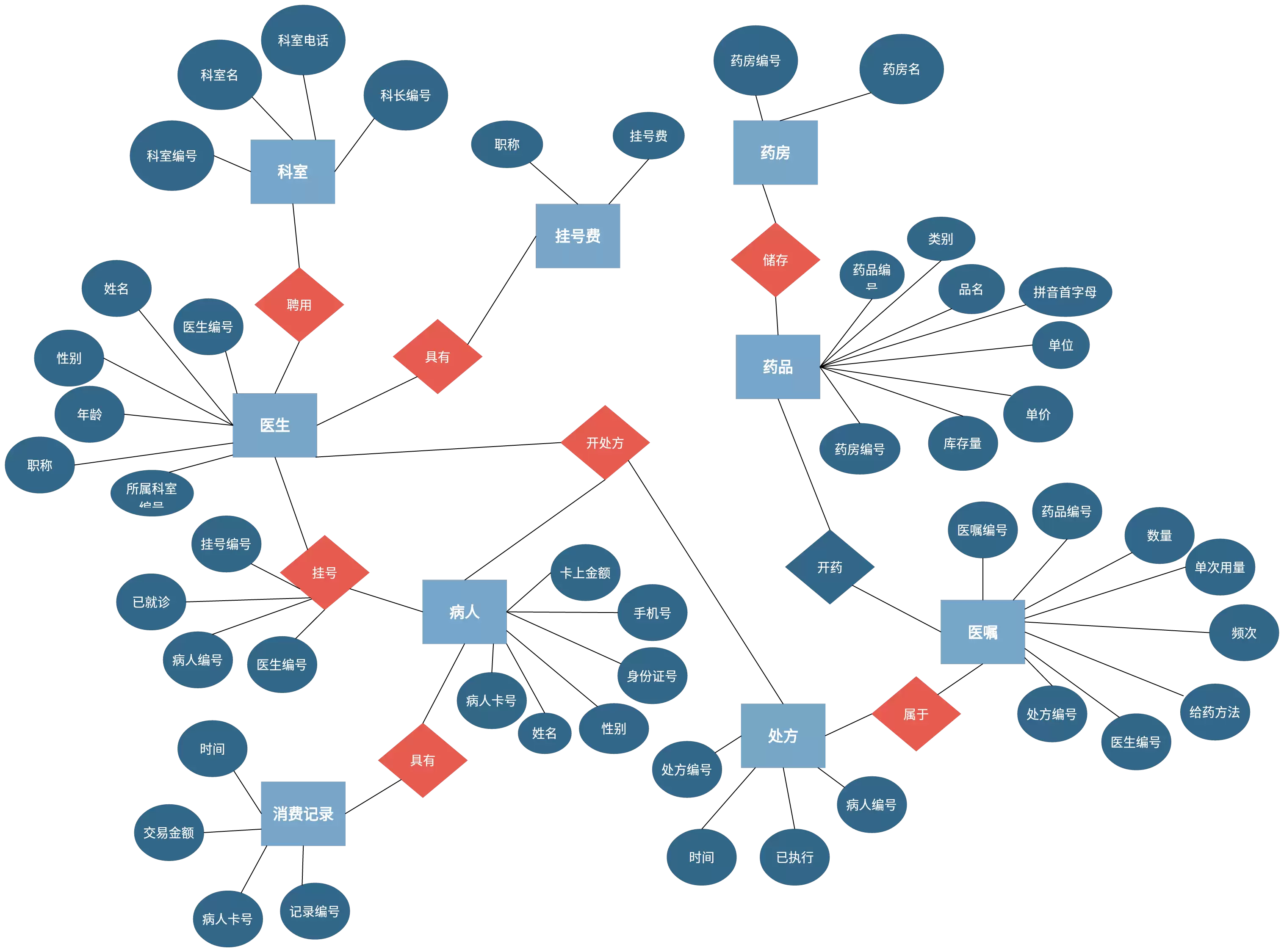

医院管理系统ER图

11. 医院门诊管理系统ER图

作为医院管理的子集，门诊管理系统ER图更专注于诊疗前中后的流程。它以患者就诊流水为核心，串联起挂号、分诊、医生接诊、开具处方、缴费取药等环节的实体数据。优化此模型能显著缩短患者等待时间，提升门诊运营效率与就医体验。

医院门诊管理系统ER图

12. 工厂管理系统ER图

工厂管理涉及物料、生产计划、车间、人员与产品的全生命周期。工厂管理系统ER图通过定义仓库、物料清单（BOM）、工单、生产线、员工、成品等实体关系，构建起制造执行系统（MES）的数据核心，为实现生产透明化、精益化与智能化管理奠定基础。

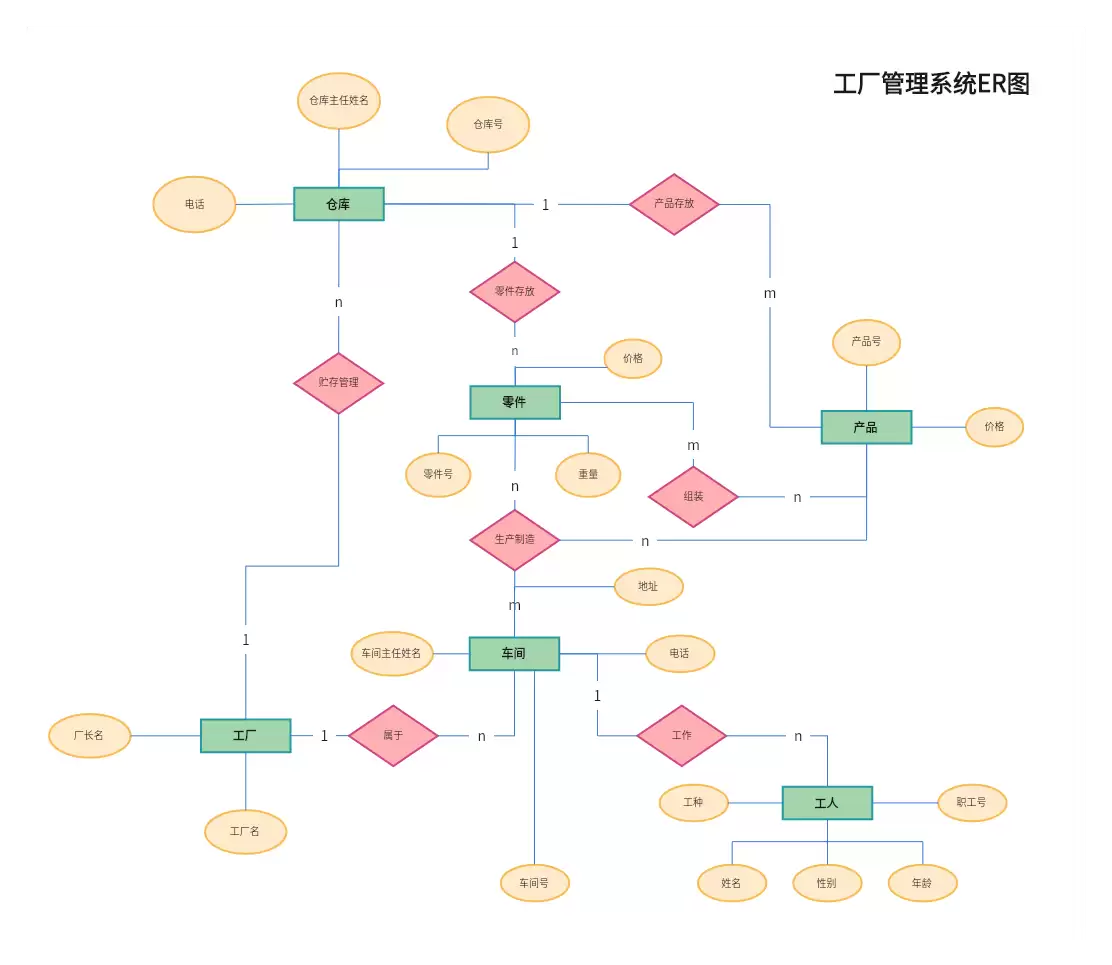

工厂管理系统ER图

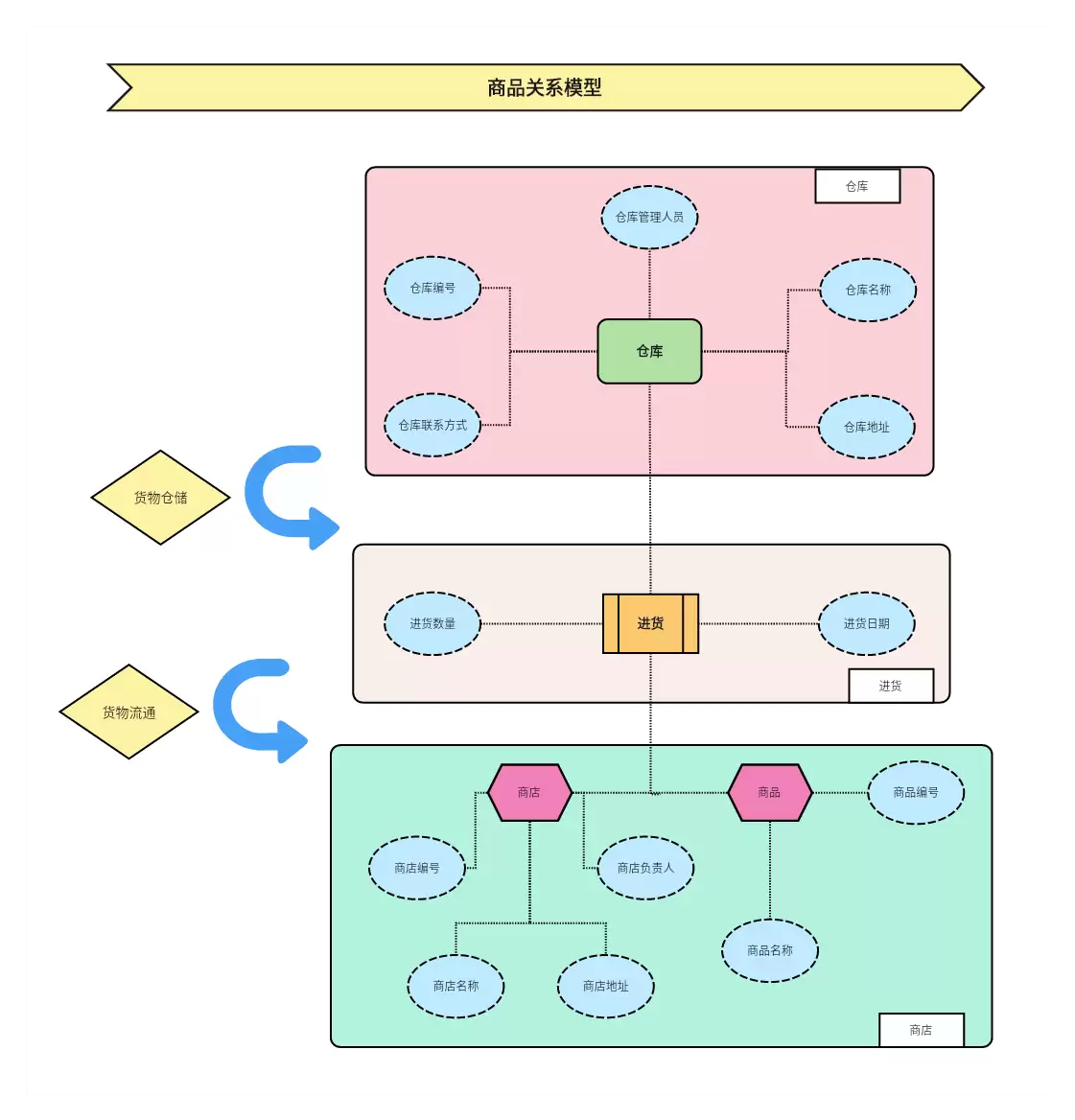

13. 商品关系模型ER图

理解商品从供应链到消费者的完整旅程是商业分析的基础。商品关系模型ER图详细描绘了供应商、采购入库、仓库存储、销售渠道、订单与客户等实体间的流转路径。此模型是进行销售预测、库存优化与供应链管理不可或缺的分析框架。

商品关系模型ER图

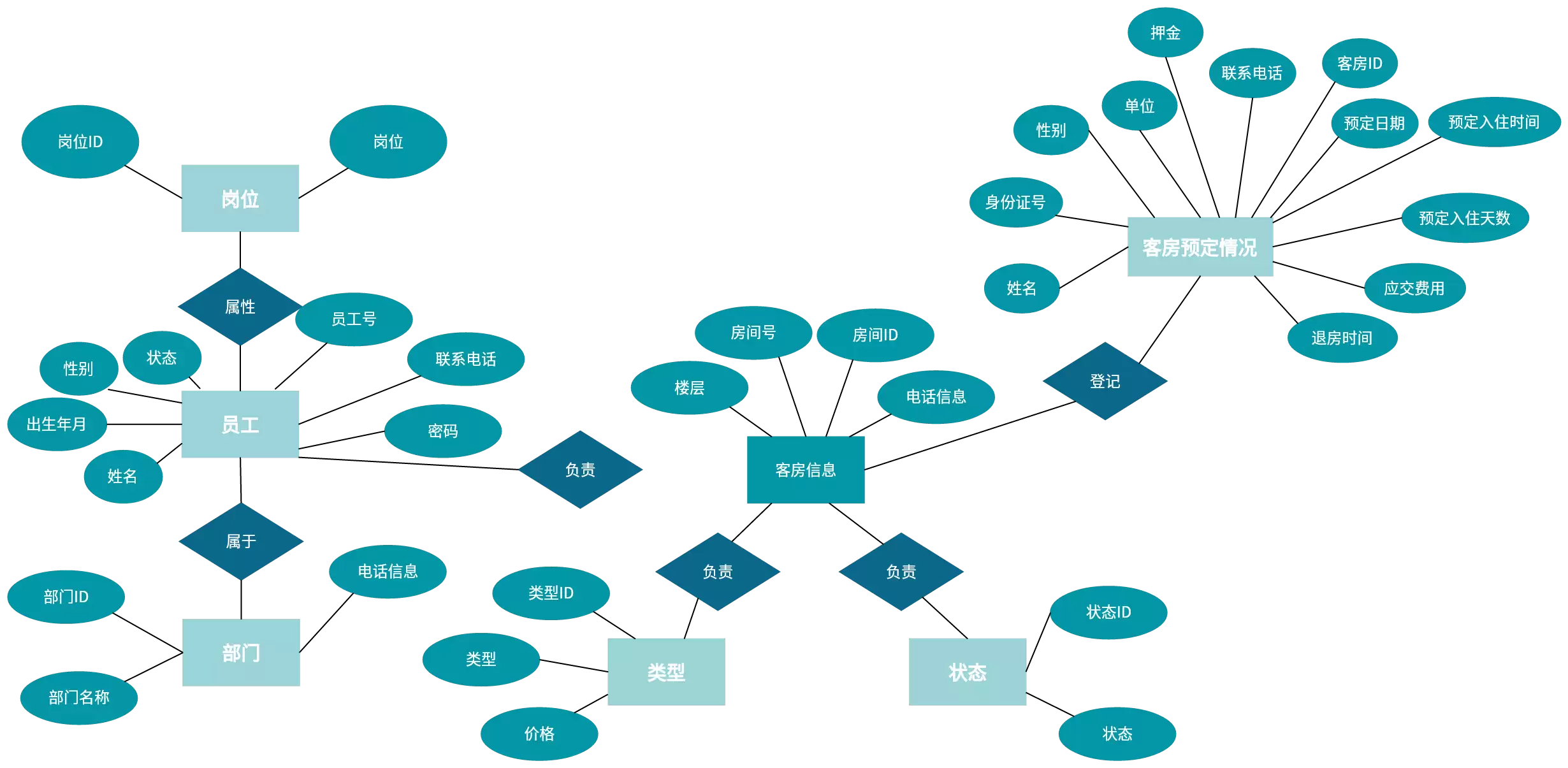

14. 酒店客房预定系统ER图

酒店预订系统的体验直接影响客户满意度。酒店客房预定系统ER图清晰地定义了房型、房价策略、客房状态、客人信息、预订订单、支付记录等实体关系。一个稳健的数据模型能支撑快速查询与预订，简化前台与后台操作，提升整体运营效率。

酒店客房预定系统ER图

15. 公司部门关系ER图

清晰的组织架构是公司高效协同的保障。公司部门关系ER图明确了员工、部门、职位、项目及汇报关系等核心信息结构。该模型有助于人力资源部门进行组织规划、职责界定、绩效评估与人才发展，支撑企业的规范化与数字化管理。

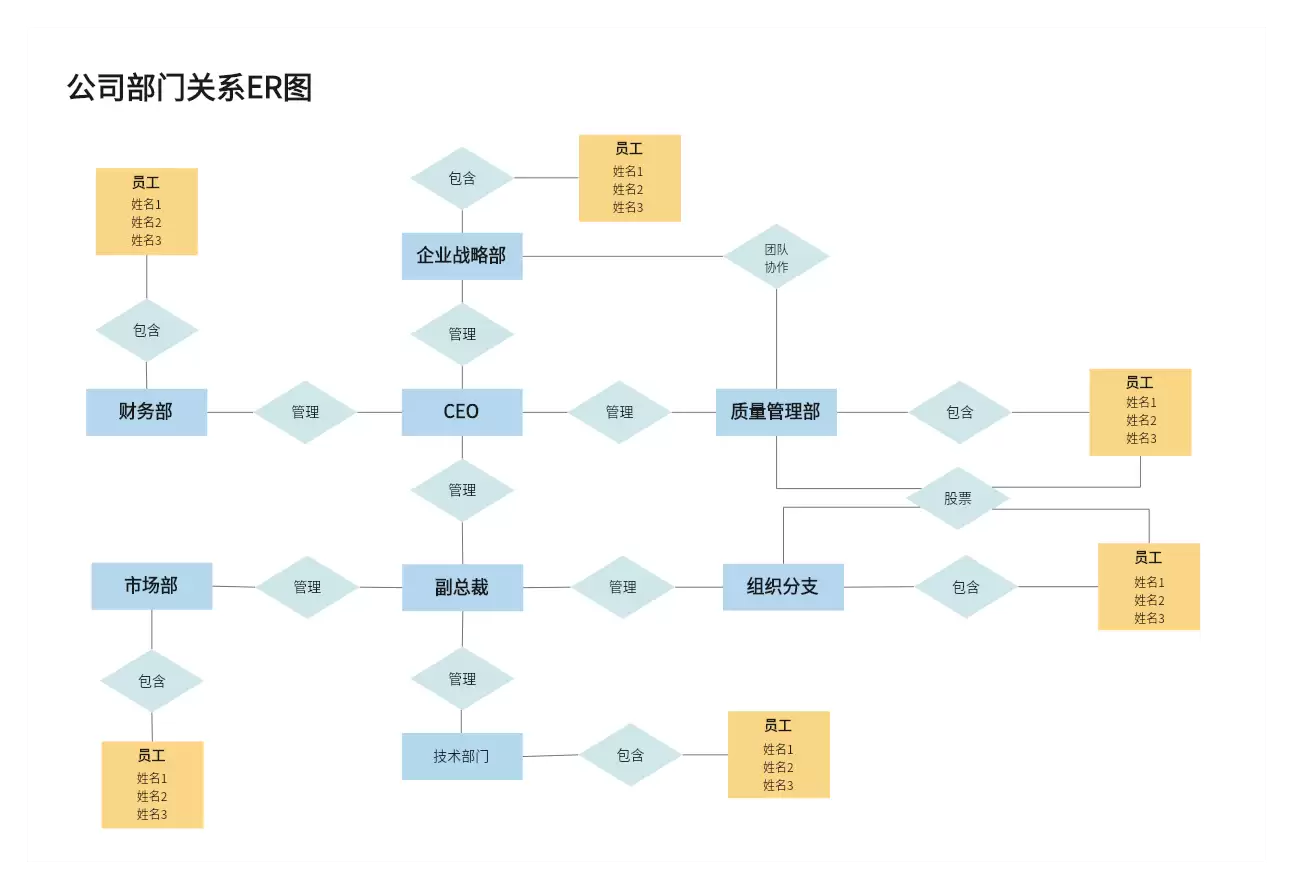

公司部门关系ER图

综上所述，实体关系图（ER图）作为一种强大的数据建模与业务分析工具，能够将复杂的业务场景转化为直观、结构化的可视化模型。在当今数据驱动的决策环境中，掌握ER图设计与解读能力，对于系统分析师、数据库管理员及产品经理而言都至关重要。

理解概念是第一步，而选择一款功能强大且易于上手的ER图绘制工具同样关键。理想的工具应支持直观的拖拽操作、丰富的图形符号库、团队实时协作以及多种导出格式，从而帮助我们高效地将业务构思转化为精准的数据蓝图，驱动项目成功与效率提升。
