Mermaid零代码绘图入门从基础语法到专业图表全解析

/ignore-error/1" uploadprocessed="true" alt="立即体验Mermaid代码绘图">

厌倦了在传统绘图工具中反复拖拽对齐？渴望用简洁的代码快速生成专业图表？Mermaid正是你的理想选择。作为一种基于文本的图表定义语言，Mermaid让你仅用几行标记语法，就能轻松绘制流程图、时序图、甘特图等多种图表，真正实现高效、可维护的“代码化绘图”。

2. Mermaid语法深度解析

精通Mermaid语法是解锁其强大绘图能力的关键。其语法体系设计直观，覆盖了从流程图的方向控制、时序图的消息交互到甘特图的项目排期等广泛需求。接下来，我们将通过具体示例，深入剖析各类图表的语法规则与实战技巧。

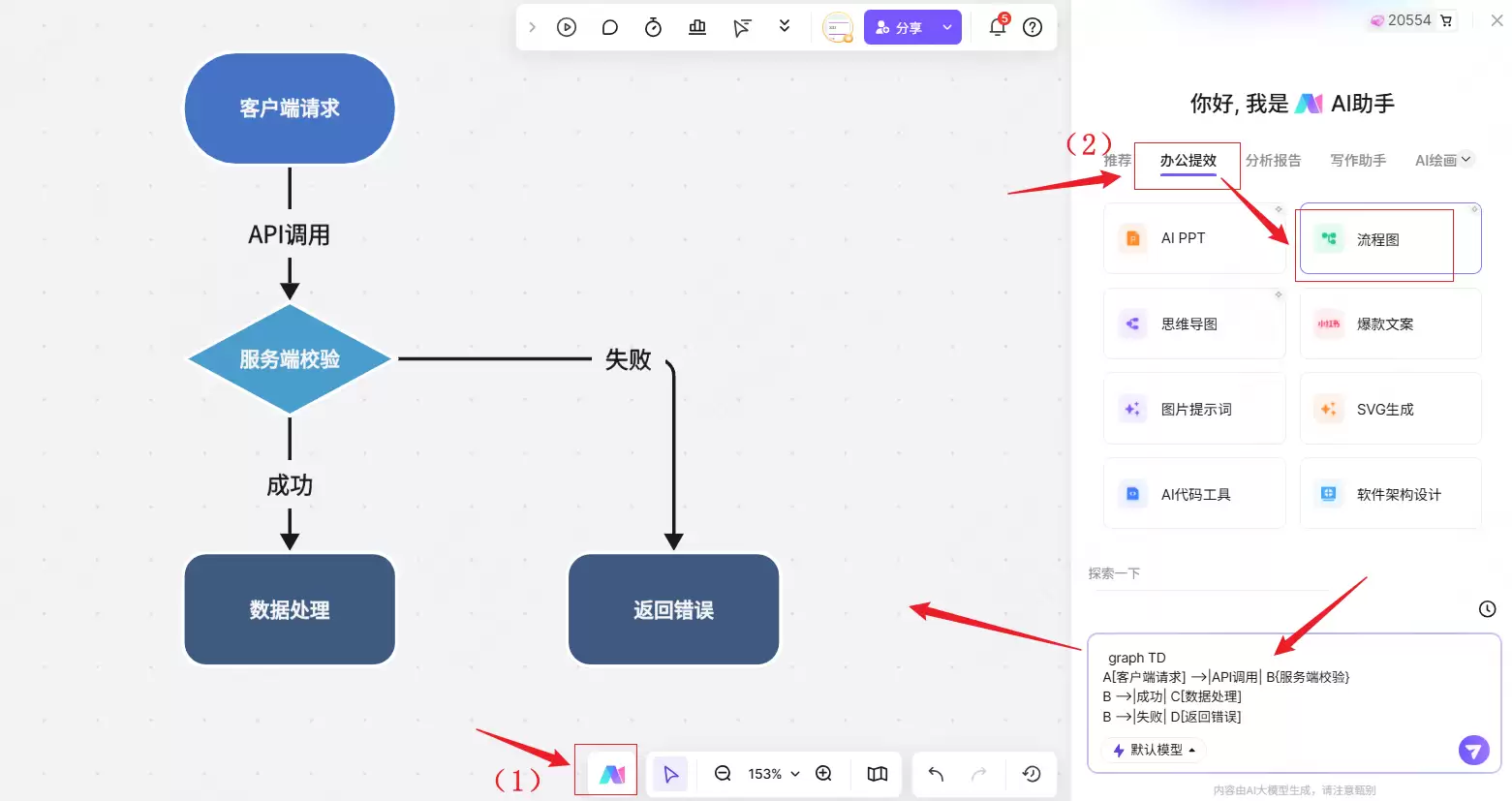

（1）流程图中的Mermaid语法解析

• 方向控制：图表布局是基础。使用 graph TD 定义自上而下的流程图（示例：graph TD 开始-->处理-->结束），使用 graph LR 则创建从左到右的布局（示例：graph LR 输入-->逻辑判断-->输出）。
• 节点语法：不同形状对应不同节点类型。标准流程节点用方括号 [处理步骤]，决策节点用花括号 {判断条件}，开始/结束节点用圆括号 (起点)。例如，代码 (开始)--> [数据加载]--> {校验通过?} 即可构建一个基础流程分支。
• 进阶连线：连线可附加说明。带文本的箭头使用 -->|描述文本|，虚线箭头表示异步流程 -->>，粗线箭头 ==> 可用于强调关键路径。组合示例：用户-->|提交请求| 网关-->> 服务端==> 数据库。
• 实战案例：在支持Mermaid的编辑器或协作平台中，输入上述语法代码，即可实时渲染出结构清晰的系统架构或业务流程示意图。

/ignore-error/1" uploadprocessed="true" alt="立即体验Mermaid代码绘图">

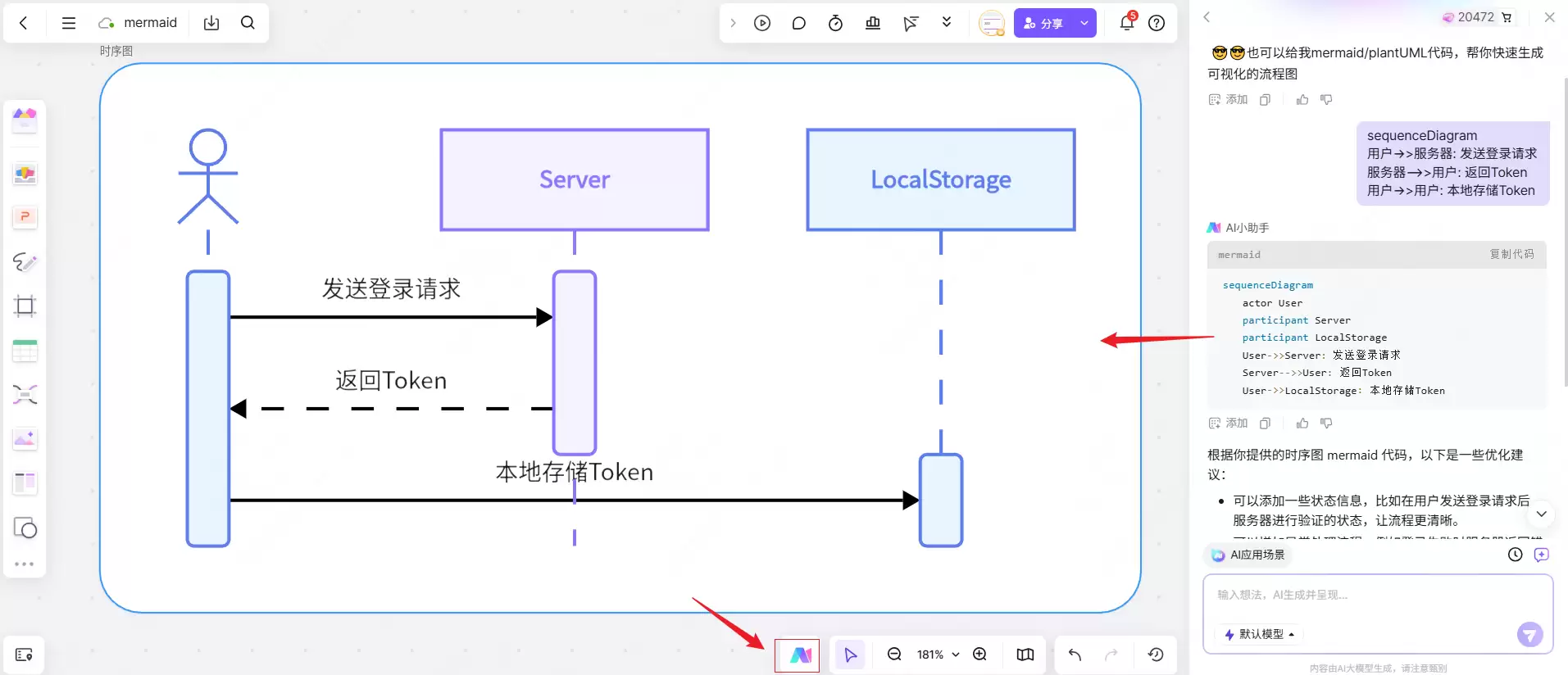

（2）时序图中的Mermaid语法解析

• 参与者定义：首先使用 participant 关键字声明交互对象，如 participant 用户 和 participant 认证服务。
• 消息类型：清晰表达交互逻辑。同步消息使用实线箭头 ->>，异步消息使用虚线箭头 -->>，反饋或返回消息使用 -->。

/ignore-error/1" uploadprocessed="true" alt="立即体验Mermaid代码绘图">

• 控制结构：为了描述条件、循环等复杂逻辑，Mermaid提供了控制块。循环块语法：loop 每分钟 客户端->>服务器: 发送心跳 end；条件分支语法：alt 资源存在 客户端->>服务器: GET /resource else 资源不存在 客户端->>服务器: 返回404 end。

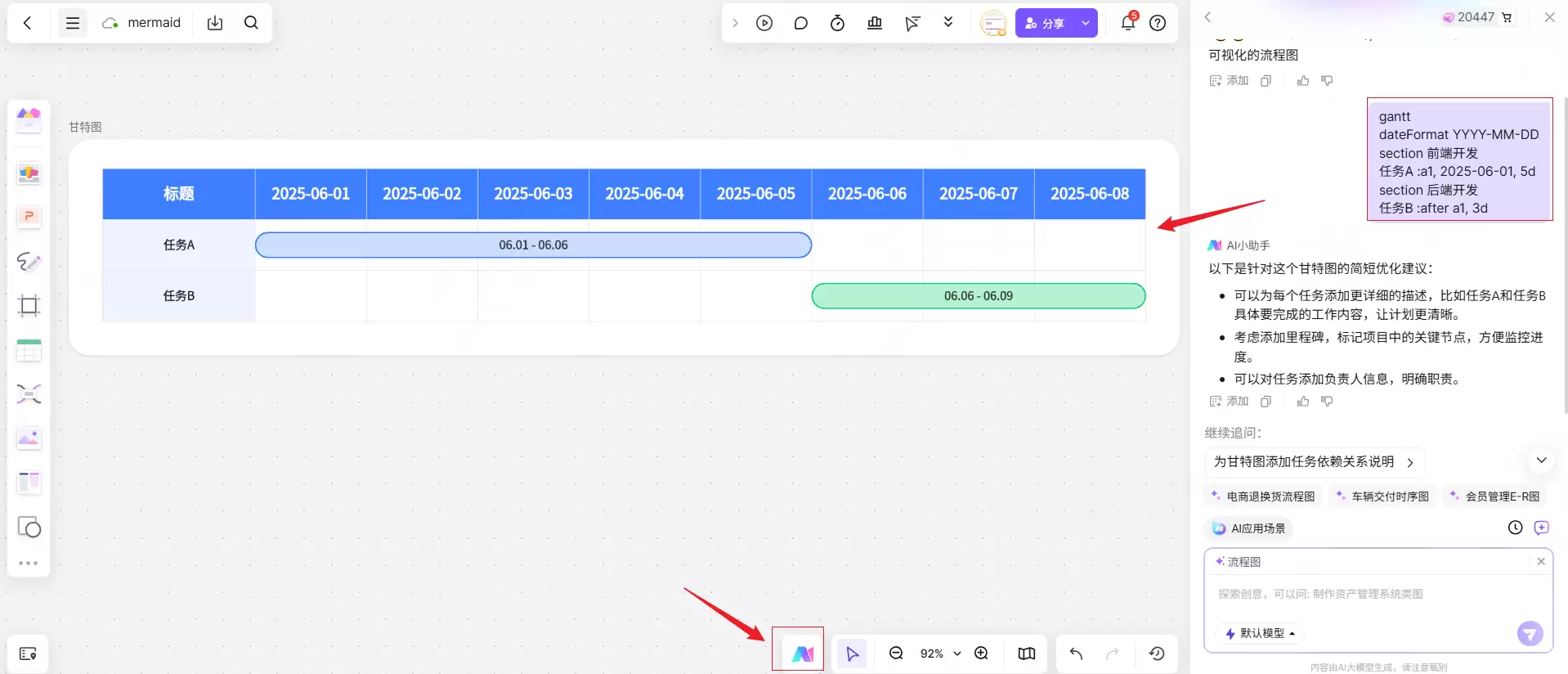

（3）甘特图中的Mermaid语法解析

• 时间轴设置：使用 dateFormat 定义日期格式，如 dateFormat YYYY-MM-DD。使用 section 划分项目阶段或任务分组，如 section 设计阶段。
• 任务依赖：通过 :after 关键字定义任务间的依赖关系，例如 前端开发 :after 原型评审, 2d 表示前端开发任务在原型评审结束2天后开始。在一些高级可视化工具中，生成后的任务条可直接拖拽以调整时间。
• 实战案例：输入项目计划代码，即可一键生成直观的项目进度甘特图，便于进行敏捷项目管理与排期。

/ignore-error/1" uploadprocessed="true" alt="立即体验Mermaid代码绘图">

（4）其他图表中的Mermaid语法解析

• 类图（classDiagram）：用于可视化类与接口之间的关系。继承关系使用 <|--（如 Car <|-- Vehicle），接口实现使用 ..|>（如 ArrayList ..|> List）。
• 状态图（stateDiagram-v2）：用于描述对象的状态转换。基本语法为 [状态] --> [另一状态] : [触发事件]。例如：待支付 --> 已支付 : 用户完成付款。

3. 常见的Mermaid语法错误与解决方法

初学者在使用Mermaid时，常因忽略一些语法细节而导致图表渲染异常。以下是几个典型问题及其解决方案：

• 特殊符号处理：若节点文本中包含方括号、花括号等Mermaid保留符号，必须用英文双引号将整个文本包裹起来。正确写法：节点A["[重要]初始状态"]。
• 缩进敏感问题：在 loop、alt、opt 等控制块内部，以及 subgraph 子图中，必须保持一致的缩进（推荐使用2个空格）。缩进错误会破坏结构，导致渲染失败。
• 渲染兼容性：需注意，部分连线样式是特定图表类型专属的。例如，带圆圈的箭头 --o 通常仅在流程图中表示聚合关系，在时序图中无效。建议绘制前查阅对应图表的官方语法指南。

4. Mermaid语法的实际应用

掌握Mermaid后，你可以在多种数字化工作场景中显著提升效率。以下是一份结合具体场景的应用指南：

（1）技术文档可视化

将Mermaid代码块直接嵌入Markdown或Confluence等文档平台，如写入 graph TD 用户-->|登录请求| 认证中心，提交后即可自动渲染为清晰的系统交互图。这种方式使得技术方案、API文档和架构说明能够与代码同步更新，避免了使用外部绘图工具导致的图文不同步问题。

（2）敏捷开发协作

利用Mermaid甘特图进行Scrum迭代规划。编写如 gantt dateFormat YYYY-MM-DD section Sprint 1 需求评审:2025-06-01, 3d 开发任务: crit, after 需求评审, 5d 的代码，团队即可在协作白板上实时查看项目时间线，并通过拖拽直接调整任务依赖与时长，让迭代计划更加灵活透明。

（3）教育场景应用

教师可以利用Mermaid动态生成算法流程图（如 graph LR A[开始] --> B{条件判断}）或系统状态转换图。学生通过复制并修改代码中的参数，可以直观地观察流程图结构的变化，从而深化对编程逻辑和系统设计的理解。

5. 如何用Mermaid+可视化协作工具提升协作效率

Mermaid作为一种通用语法，可在GitHub、GitLab、VS Code等多种环境中使用。然而，将其与专业的可视化协作工具结合，能最大化地发挥其团队协作价值。

传统绘图工具的痛点通常包括：代码与预览分离需手动刷新、文件锁定阻碍多人同时编辑、图表需导出为静态图片再插入文档、难以在同一视图内整合多种图表类型进行综合表达。

而现代化的在线协作白板工具，通过深度集成Mermaid，有效解决了上述问题：

/ignore-error/1" uploadprocessed="true" alt="立即体验Mermaid代码绘图">

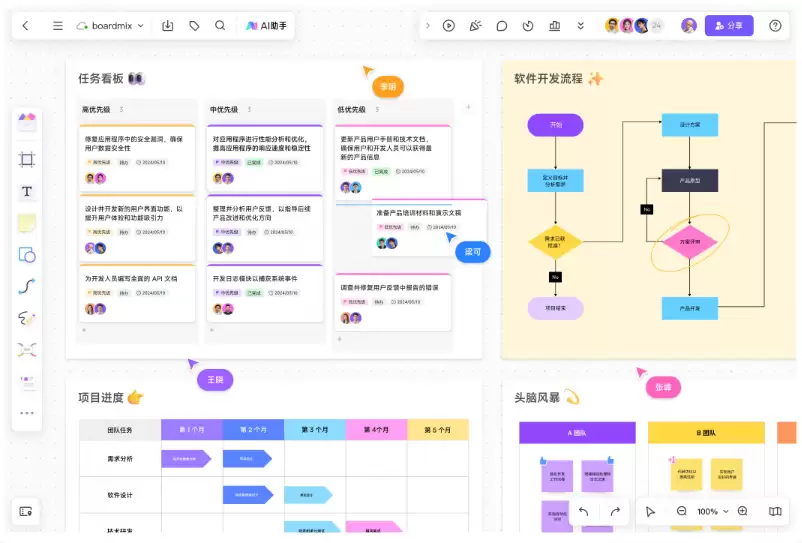

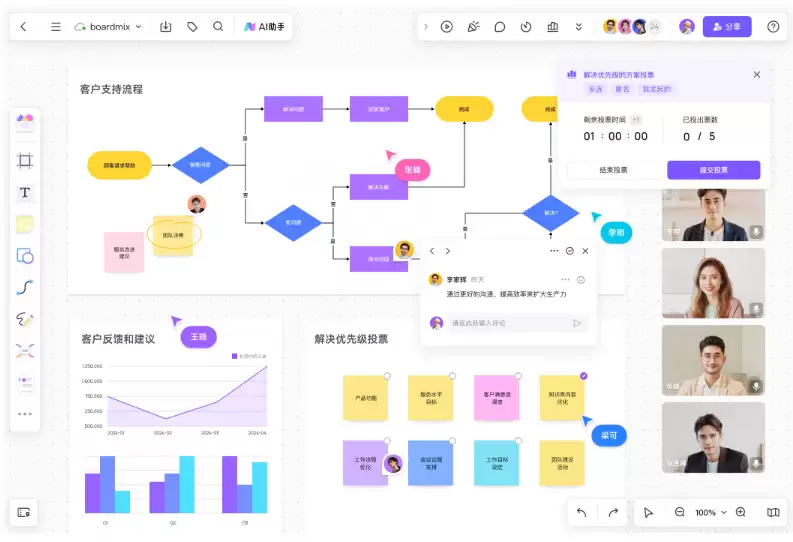

以集成了AI辅助与实时协作功能的在线白板为例，其不仅完美支持Mermaid代码绘图，还允许在同一画布上混合创建思维导图、用户旅程图、自由草图等多种元素。其核心提效优势体现在：

• 高效协作：支持团队成员实时协同编辑同一份白板文档，多人可同时修改Mermaid代码或直接拖拽已生成的甘特图任务条，彻底告别文件锁定和版本冲突。
• 混合创作：在同一工作区内，可以无缝结合Mermaid技术图表、头脑风暴思维导图、产品原型草图以及富文本注释，实现从技术设计到业务讨论的全流程贯通。
• 全链路覆盖：提供从代码编写、实时渲染、团队评审批注到一键导出为开发文档或分享链接的完整工作流，减少在不同工具间切换的损耗。
• 资产沉淀：团队可将常用的Mermaid图表模板保存至素材库，便于新项目快速复用。企业级版本支持私有化部署与细粒度权限管理，确保团队知识资产的安全积累与高效复用。

总结

总而言之，Mermaid凭借其简洁的代码语法和强大的可视化输出，为创建和维护专业图表提供了一种革命性的高效方案。当它与功能强大的实时协作可视化平台结合时，更能迸发出巨大能量。你不仅可以享受代码绘图的精准与便捷，还能实现团队的云端实时协同，让技术绘图与团队协作流程变得前所未有的流畅与高效。
