数据库ER图设计指南从入门到精通详解数据关系

1. ER图是什么

在数据库设计与数据建模领域，ER图是一个不可或缺的核心工具。ER图，全称为实体-关系图（Entity-Relationship Diagram），其核心作用在于通过图形化的方式，直观地描绘现实世界中的数据实体、实体的属性以及实体间的相互关系。它本质上是将复杂的业务逻辑和数据结构进行抽象与可视化，为构建一个逻辑清晰、高效稳定的数据库系统奠定坚实的设计基础。掌握ER图的绘制与解读，是每一位数据库设计师和系统分析人员的必备技能。

2. ER图的作用与价值

投入精力绘制ER图，能为数据库项目带来多方面的显著收益，具体体现在以下几个核心层面：

（1）数据建模与抽象：这是ER图最根本的职能。它能够帮助设计者从纷繁的业务需求中，精准地识别并抽取出关键的数据实体（例如“客户”、“商品”、“订单”）以及它们之间存在的业务规则（例如“客户‘下达’订单”），从而完成从现实问题到结构化数据模型的成功转化。

（2）数据关系可视化：图形胜过千言万语。ER图将抽象的数据结构以直观的图形呈现，使得数据库的蓝图一目了然。这极大地降低了技术人员、产品经理与业务方之间的沟通障碍，确保项目各方对数据架构的理解保持一致，避免后续开发出现偏差。

（3）促进数据规范化：在绘制ER图的过程中，设计者会自然而然地审视数据的组织方式。这有助于发现潜在的数据冗余和不合理依赖，引导设计符合数据库范式的要求，从而从根本上保障数据的一致性、完整性与存储效率。

（4）指导数据库系统实现：ER图是数据库开发的“施工蓝图”。开发人员可以直接依据这份详细的图表，明确需要创建哪些数据表、定义哪些字段、以及表与表之间通过何种主外键进行关联，从而确保数据库实现的准确性和高效性。

3. ER图的主要构成元素

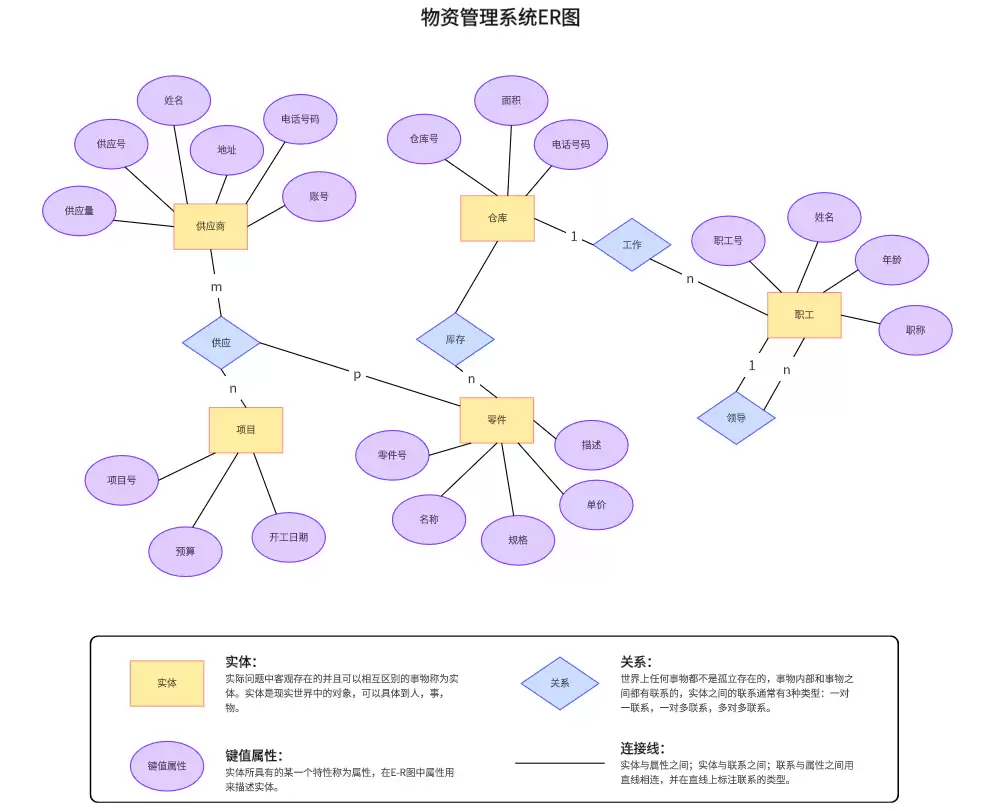

要读懂或绘制一张标准的ER图，必须首先理解其基本构成元素。一个完整的ER图主要由以下六大核心组件组合而成：

（1）实体：代表现实世界中独立存在并可相互区分的事物或概念。实体可以是具体的人或物（如“员工”、“仓库”），也可以是抽象的事件或角色（如“交易”、“合同”）。在ER图中，实体通常用矩形框表示。

（2）属性：用于描述实体或关系所具有的特征或性质。例如，“员工”实体可能拥有“工号”、“姓名”、“入职日期”等属性。在图形中，属性常用椭圆形表示，并通过无向线段连接到其所属的实体或关系上。

（3）关系：表示两个或多个实体之间存在的业务关联或交互。例如，“读者”与“图书”之间存在着“借阅”关系。关系在图中用一个菱形框来表示。

（4）连接线与基数：连接线不仅用于关联实体与关系，更重要的是通过其两端的标记（如1, N, M）来定义关系的“基数”，即实体间的数量对应规则，常见的有一对一（1:1）、一对多（1:N）和多对多（M:N）。

（5）主键：指在一个实体中，能够唯一标识该实体每一个实例的属性或属性组。例如，“学号”可以唯一确定一名“学生”。在ER图中，主键属性通常在其名称下方添加下划线进行突出标识。

（6）实体集：指具有相同类型和属性的一组实体的集合。例如，公司所有的“部门”构成一个部门实体集。在某些绘图规范中，实体集可能用双线矩形框表示。

4. ER图的绘制方法与步骤

掌握了基本元素后，绘制ER图便可以遵循一个清晰、系统的流程。通常可以按照以下四个关键步骤进行：

（1）识别实体和属性

这是数据建模的起点。需要深入分析业务需求文档，识别出所有关键的数据对象作为“实体”，并为每一个实体定义其核心的“属性”。确保每个属性都是原子、不可再分的。

（2）确定关系与关系属性

梳理实体之间的业务联系。首先判断任意两个实体间是否存在关系，以及关系的类型（1:1, 1:N, M:N）。同时注意，某些关系本身也可能拥有属性，例如“学生选修课程”这一关系，可以拥有“成绩”、“选修学期”等属性。

（3）使用标准符号进行构图

将前两步的分析结果转化为图形。使用矩形、椭圆形、菱形分别代表实体、属性和关系，并用带有明确基数标识的线段将它们正确地连接起来，初步形成ER图的骨架。

（4）完善标注与修饰

为图中的每一个图形元素添加清晰、无歧义的文本标签。对于一对多等关系，使用箭头明确指示关系的方向。检查并确保整个图形的布局合理，逻辑关系一目了然。

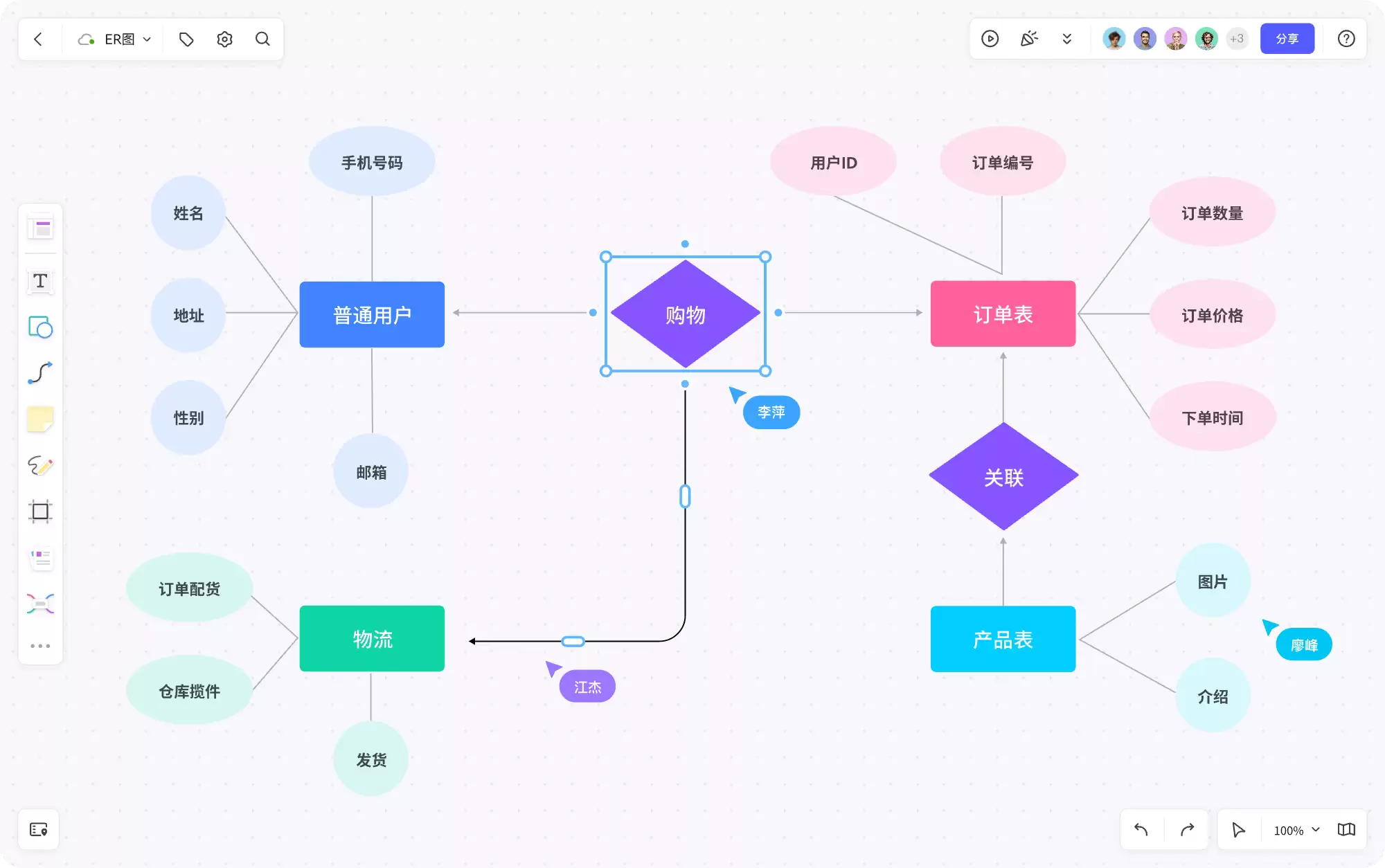

5. ER图的应用场景与实例模板

理论结合实践方能深入理解。下面通过两个常见的业务系统案例，具体展示ER图在实际项目中的应用。

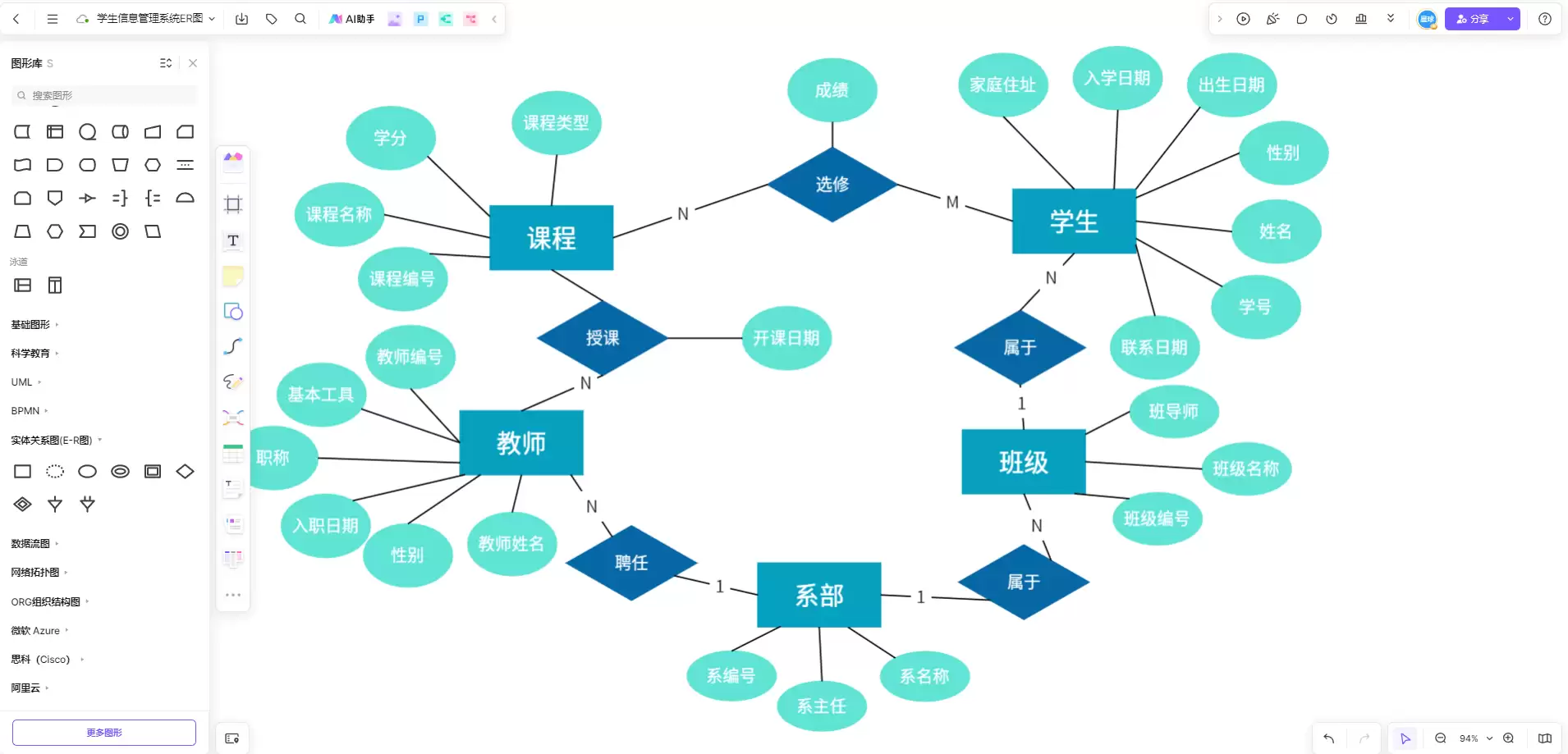

(1) 学生选课系统ER图

这是一个经典的教学管理系统案例。系统主要包含以下核心数据实体：

● 学生：属性包括学号（主键）、姓名、性别、所属院系等。

● 课程：属性包括课程号（主键）、课程名称、学分、授课教师等。

● 教师：属性包括教师工号（主键）、姓名、职称、联系电话等。

● 院系：属性包括院系编号（主键）、院系名称、办公地点等。

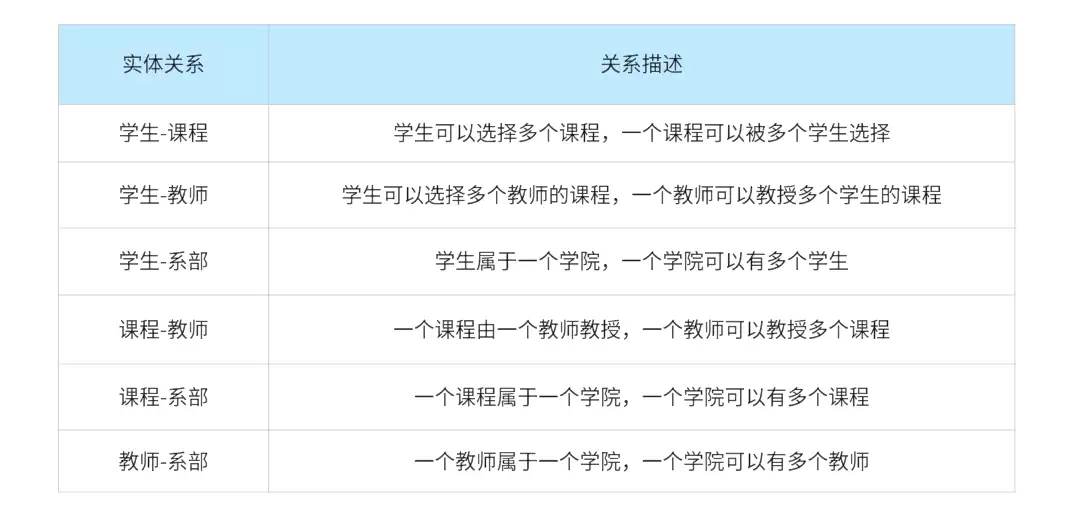

它们之间的业务关系可以梳理并可视化如下：

通过这张ER图，学生与课程之间的“选课”关系（M:N）、教师与课程之间的“讲授”关系（1:N）、以及学生/教师与院系之间的“属于”关系（N:1）都变得清晰直观，为后续创建学生表、课程表、选课关系表等提供了直接的依据。

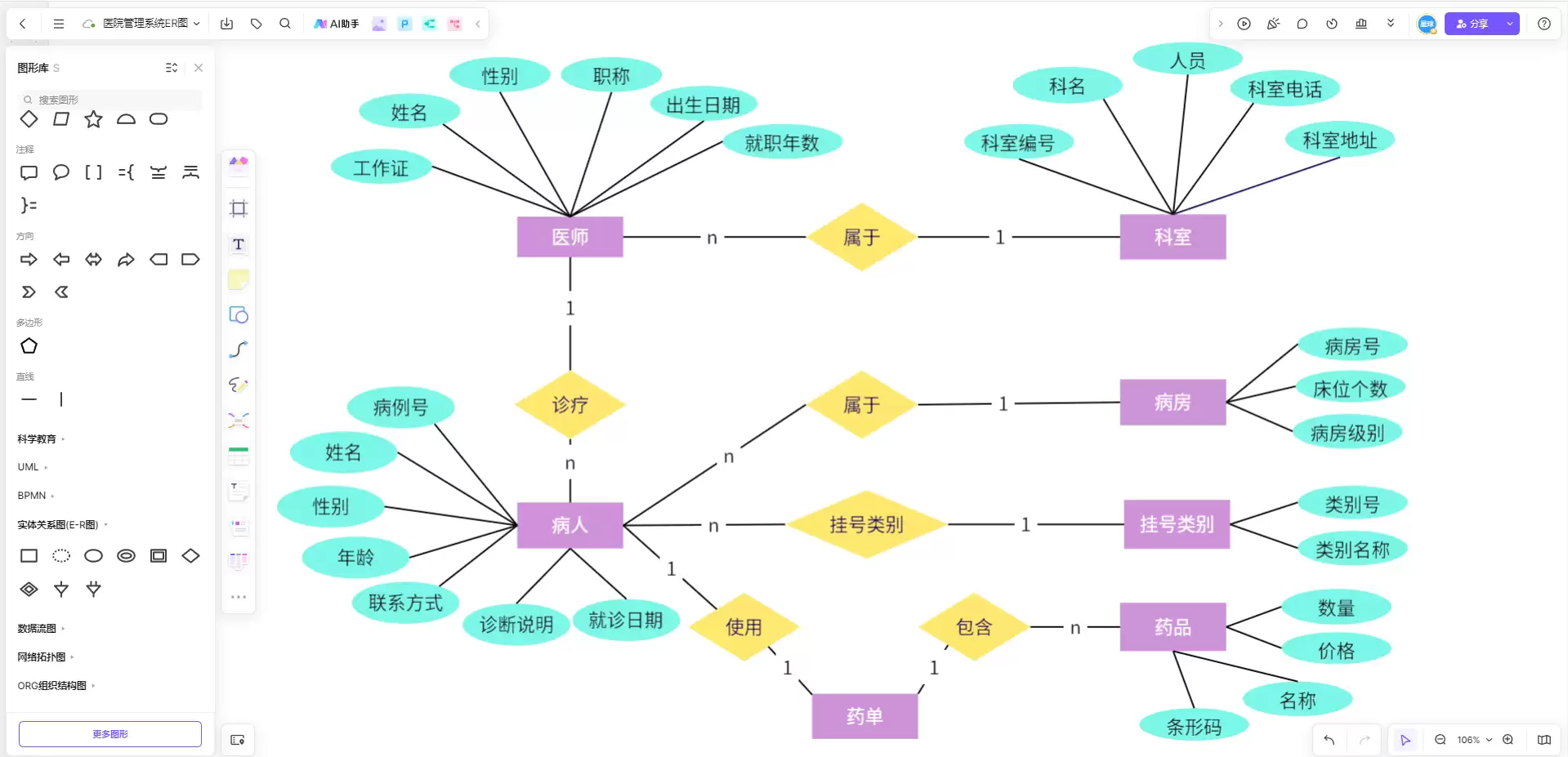

（2）医院管理系统ER图

再看一个医疗行业的简化模型。系统核心实体通常包括：

● 病人：病人ID（主键）、姓名、性别、病历号等。

● 医生：医生ID（主键）、姓名、科室、职称等。

● 病房：病房号（主键）、床位数量、病房类型等。

● 药品：药品编号（主键）、药品名称、规格、库存量等。

它们之间典型的业务关系表现为：

● 一位医生可以诊治多位病人，一位病人通常由一位主治医生负责（1:N）。

● 一位病人被分配入住一间病房，一间病房可同时容纳多位病人（1:N）。

● 一位病人可能需要使用多种药品，同一种药品也可被多位病人使用，因此“用药”是一个多对多（M:N）关系，并可拥有“用量”、“用药时间”等属性。

通过ER图将这些复杂的业务约束固化下来，医院的人流、物流、空间管理逻辑便形成了清晰的数据库设计指南。

6. 专业ER图绘制工具推荐

工欲善其事，必先利其器。选择一款功能强大且顺手的ER图绘制软件，能极大提升数据建模的效率与专业性。一款优秀的ER图工具通常具备以下特点：提供标准且丰富的ER图符号库、支持智能连接和拖拽式操作、具备团队协同编辑与评审功能，并且拥有海量的行业模板库以供参考。

市场上有多种工具可供选择，它们核心都致力于满足上述需求。例如，专业的在线绘图工具不仅内置了符合国际标准的ER图图形，支持一键生成数据库SQL脚本，还允许团队成员实时协作评论。同时，其模板社区提供了从电商、教育到医疗等各行各业的ER图实例，用户可以直接复用或借鉴，快速启动自己的数据库设计项目。

总结而言，ER图作为数据库设计的基石与可视化语言，其核心价值在于将抽象的业务规则转化为结构化的数据模型。无论是为了设计一个全新的信息系统，还是为了分析和优化现有的复杂数据库结构，熟练掌握ER图的构成要素、绘制方法与最佳实践，都将使你事半功倍。希望本文的详细解读与实例分析，能帮助你更深入地理解和应用ER图这一强大的数据建模工具。
