Visio流程图绘制教程六步快速上手

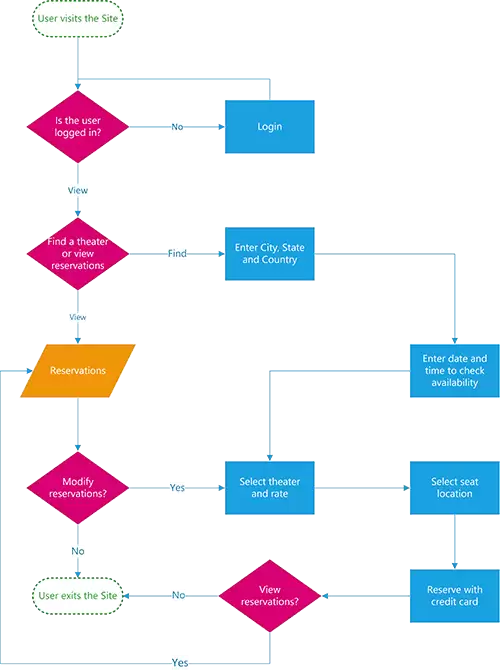

/ignore-error/1" uploadprocessed="true" alt="Visio流程图">

1. Visio流程图绘制前准备

工欲善其事，必先利其器。在开始使用Visio制作流程图之前，充分的准备工作能让绘制过程事半功倍，有效避免中途返工和逻辑混乱。

首先，需要熟悉Visio的操作界面。启动软件后，建议先快速了解核心功能区：顶部的菜单栏和工具栏集中了所有操作命令，左侧的形状窗格是各类图形符号的仓库，中央的绘图区是主要工作区域，底部的状态栏则提供实时操作信息。掌握界面布局是高效绘图的基础。

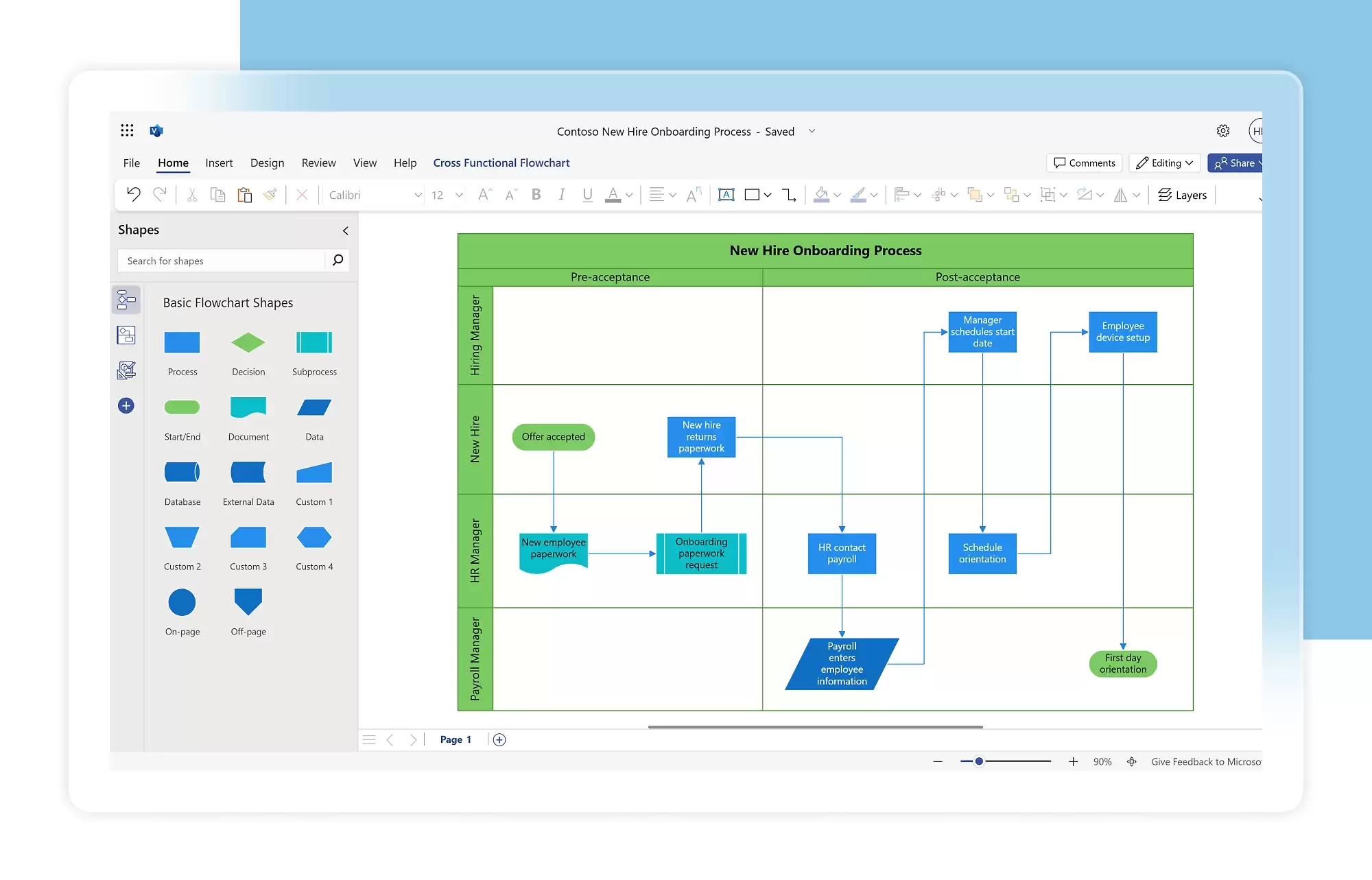

其次，正确选择模板是关键一步。点击“新建”后，在众多模板类别中找到“Visio流程图”。对于初学者或绘制通用流程，直接选择“基本流程图”模板是最佳选择，该模板已预置了流程图所需的标准形状和页面设置，开箱即用。

/ignore-error/1" uploadprocessed="true" alt="Visio流程图">

最后，也是最重要的环节：明确流程逻辑。在动手绘制前，建议先在纸上或使用思维导图工具梳理流程框架：明确流程的起始与结束节点，识别所有关键操作步骤与决策判断点。清晰的逻辑构思是绘制出精准、易懂的Visio流程图的前提。

2. Visio绘制流程图详解

完成准备工作后，即可进入实战绘制阶段。遵循以下六个核心步骤，您将能系统性地完成一张标准、专业的Visio流程图。整个过程从框架搭建到细节完善，逻辑清晰，易于掌握。

步骤一：选择模板与放置起点

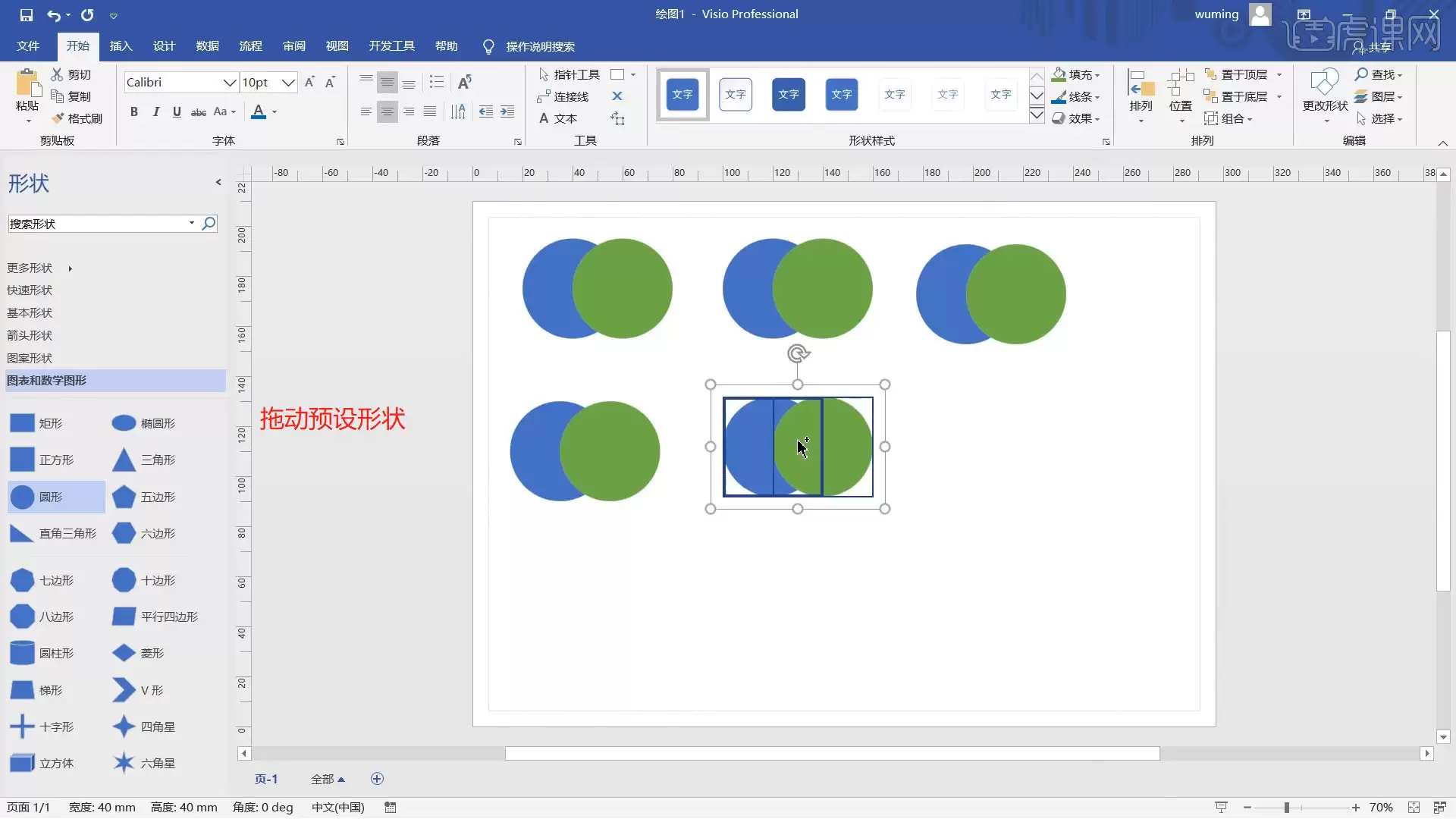

打开Visio，创建新文件并选择“基本流程图”模板。接着，在左侧“形状”窗格的“Visio流程图”类别中，找到并拖拽“终结符”（通常为椭圆形）形状至绘图区上方，作为流程的起点。这一步确立了整个Visio流程图的绘制基准和开端。

/ignore-error/1" uploadprocessed="true" alt="Visio流程图">

步骤二：构建主干流程

开始搭建流程主干。从形状窗格将“矩形”流程图形状拖至起点下方，双击矩形输入第一个步骤名称，例如“提交申请”。重复此操作，按顺序添加后续所有步骤的形状。

形状放置完毕后，需要使用连接线建立关系。点击顶部工具栏的“连接线”工具，然后从一个形状边缘的连接点（显示为“×”）按住鼠标，拖动至下一个形状的连接点后释放，即可生成带箭头的流程线。依次连接所有步骤形状，流程的主干路径便清晰呈现。

/ignore-error/1" uploadprocessed="true" alt="Visio流程图">

步骤三：处理分支逻辑

为流程添加决策点。从形状窗格中找到菱形“决策”形状，将其拖至流程中需要判断的位置（如审核环节）。双击菱形输入判断条件，如“审核通过？”。

随后，从菱形决策点引出两条连接线，分别代表“是”和“否”两个分支，并连接到相应的后续步骤形状。务必使用“文本”工具在连接线旁标注“是”或“否”，以确保流程图的逻辑判断一目了然。

/ignore-error/1" uploadprocessed="true" alt="Visio流程图">

步骤四：丰富细节

在主干与分支的基础上，可添加辅助元素使流程图信息更完整。根据需求，可拖入“文档”、“数据”等形状来表示文件的输入或输出。在复杂逻辑处，可使用“文本框”添加简要注释。这些细节能显著提升Visio流程图的可读性和专业性。

步骤五：优化布局与排版

对初步绘制的流程图进行美化调整。直接拖拽形状或连接线可微调位置。如需批量整理，可按住Shift键选中多个形状，然后在“排列”菜单中使用“对齐”（如左对齐、顶端对齐）和“分布”（如纵向等距分布）功能，使版面迅速变得整齐有序。调整形状大小可使整体布局更协调美观。

步骤六：保存与分享成果

完成绘制后，及时保存成果。点击“文件”选择“保存”或“另存为”，建议保存为.vsdx格式（Visio原文件），便于后续修改。若需分享给未安装Visio的人员，可在“另存为”时选择导出为PDF、PNG或JPEG等通用图片格式，确保跨平台无障碍查看。

3. 更便捷流程图绘制工具选择

Visio作为专业的图表软件，功能强大，适合绘制复杂的企业级流程图。但其也存在一定局限性：需要付费购买、安装部署，对新手有一定学习门槛；尤其在当今强调团队协作的办公环境中，其在线协同编辑能力相对较弱。

如果您更看重快速绘制、实时协作以及轻量化操作，那么一些优秀的在线流程图工具或许是更高效的选择。这类现代化工具通常具备以下优势：

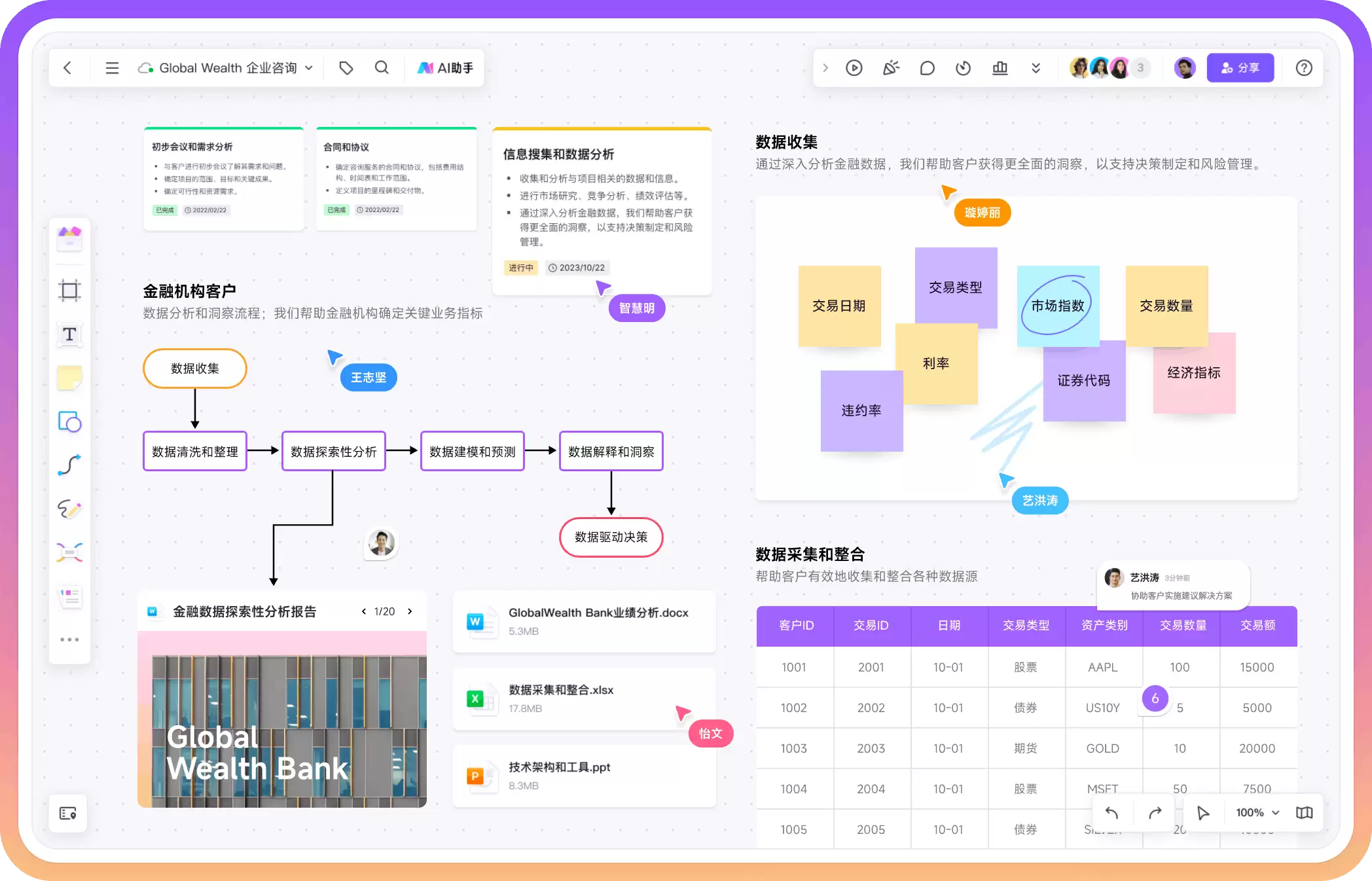

/ignore-error/1" uploadprocessed="true" alt="点击免费体验boardmix流程图绘制">

• 零门槛上手，操作直观：界面设计简洁现代，采用拖拽式操作，学习成本低。部分工具还集成AI智能生成功能，可通过文字描述快速生成流程图初稿，极大提升绘图效率。
• 功能依然专业：提供UML、BPMN等专业符号库，支持智能连线、自动对齐与丰富的样式主题，完全能够满足绘制专业流程图的需求。
• 实时协作是核心优势：支持多人在线同时编辑同一份文件，实时同步光标与修改，结合评论、任务指派等功能，极大优化团队协作流程，避免版本管理混乱。
• 丰富的模板资源：内置海量覆盖项目管理、软件开发、业务运营等场景的流程图模板，支持一键复用，省去从零开始的麻烦。
• 跨平台与兼容性：基于浏览器，跨Windows、Mac、移动端使用。许多工具支持直接导入和编辑Visio (.vsdx) 文件，实现了与传统Visio用户的无缝协作。

总结

以上便是使用Visio绘制流程图的完整教程与步骤详解。从前期构思到六大绘制步骤，掌握这些方法后，您便能熟练运用Visio创建出逻辑清晰、排版专业的流程图。多加练习，制作效率会越来越高。

最后需要明确，工具是服务于沟通与效率的。无论是选择经典的Visio，还是更敏捷的在线流程图工具，核心目标都是准确、高效地呈现流程逻辑。如果您的团队更注重协作效率与易用性，尝试一款功能全面的在线协作绘图工具，或许能为您的流程图绘制工作带来全新的体验。
