UML图在软件项目管理中的进度规划与资源分配应用

在软件开发领域，提升团队生产力、优化工作流程并保障最终产品质量，是每个项目团队的核心目标。除了过硬的技术实力，一套高效的可视化沟通与项目管理工具同样至关重要。本文将深入探讨统一建模语言（UML）图如何超越传统设计范畴，成为软件项目管理中规划项目进度与分配开发资源的强大助手。

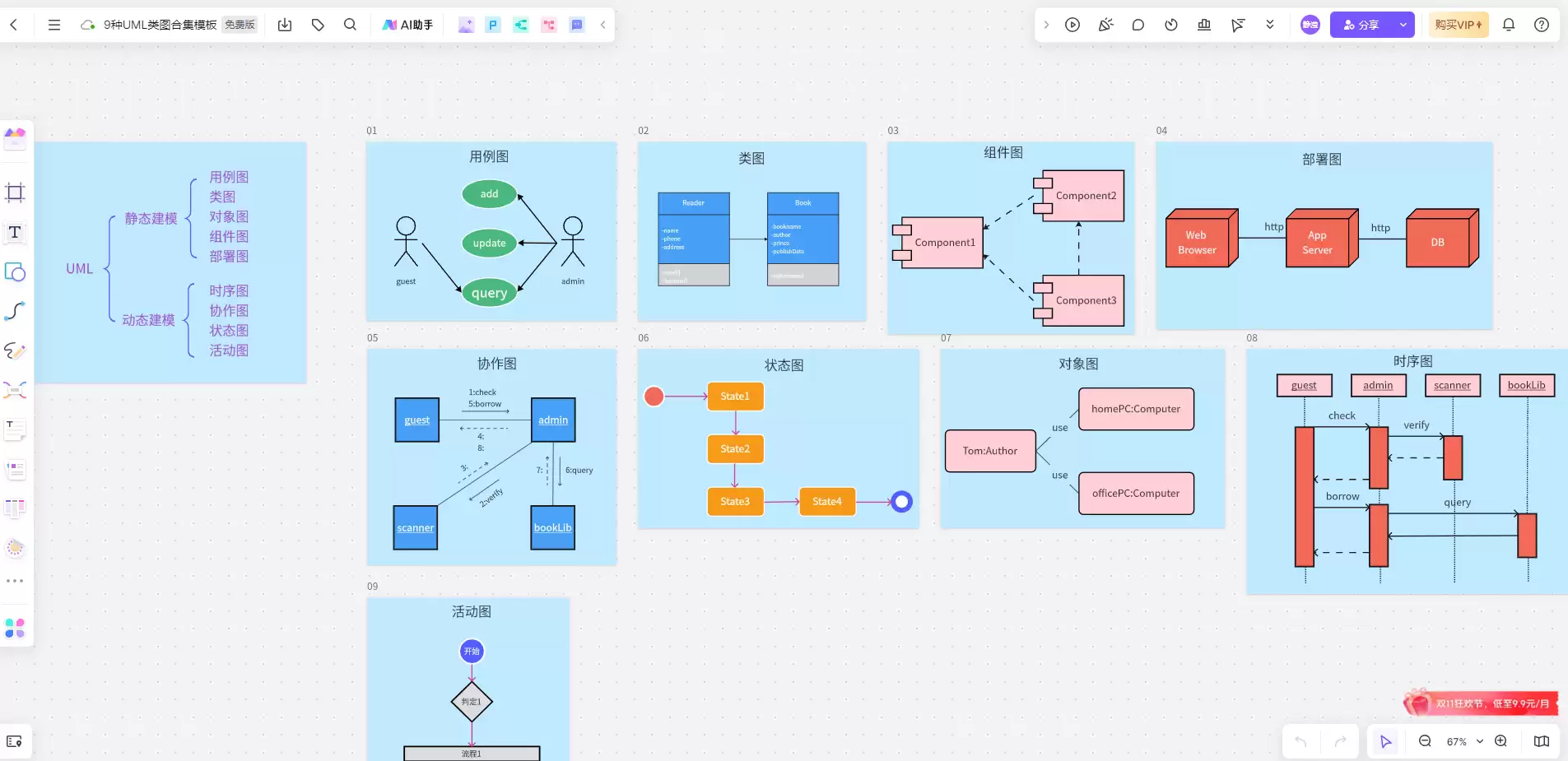

9种UML类图合集模板

1. UML图在软件项目管理中的重要性

UML作为一种标准化的可视化建模语言，其核心价值在于清晰描述、构建和记录软件系统的架构与行为。它将抽象的软件架构、复杂的业务流程以及各模块间的交互关系以图形化方式呈现，帮助项目经理、开发人员及所有利益相关者建立对系统目标和实现路径的统一理解。这种共识是高效决策与无缝协作的坚实基础。

具体到项目管理实践，UML图带来的优势显而易见：

• 化繁为简： 为复杂的系统逻辑和结构提供直观、易于理解的视觉呈现，降低技术理解门槛。
• 全局掌控： 项目经理可以借助图表快速把握项目全貌，实时跟踪进度、识别潜在风险与瓶颈。
• 高效沟通： 作为通用的“工程语言”，UML图能极大减少团队内外的沟通歧义，使讨论聚焦于具体设计与实现细节。

2. 如何用UML图规划软件项目的进度

清晰可行的项目进度计划是确保软件项目按时交付的关键。UML图在此过程中能够扮演多重角色，助力项目全生命周期管理：

• 项目规划（蓝图勾勒）： 项目初期，使用用例图或系统概览类图来界定核心功能与范围，确保团队对“构建什么”达成一致，为后续工作奠定基础。
• 设计讨论（细节推演）： 在设计阶段，详细的类图、组件图能清晰展示系统静态结构，是进行技术评审、接口定义和职责划分的有效工具。
• 进度跟踪（状态可视）： 开发过程中，利用UML状态图跟踪关键业务对象或模块的状态变迁，如同可视化的进度仪表盘，帮助及时发现阻塞环节。
• 代码审查（设计对标）： 在代码审查时，将实际的程序调用流程与预先设计的序列图进行比对，可快速验证实现是否偏离设计，保障代码质量。
• 问题解决（根因分析）： 遇到复杂缺陷时，绘制活动图或序列图来还原问题场景，能帮助团队迅速定位根本原因，协同制定解决方案。
• 培训新人（快速上手）： 一套完整的UML项目文档是新成员的最佳入门指南，能帮助他们快速理解系统架构与核心业务流，缩短适应周期。

将UML图系统性地融入项目管理各阶段，不仅能显著提升团队沟通效率，更是保障项目按计划推进与最终质量的有效策略。

3. 如何用UML图进行资源分配

合理的资源分配是项目成功的关键，它关乎如何将有限的人力、时间等资源精准投入。UML图虽无专门的“资源分配图”，但其多种视图能为资源决策提供关键洞察：

• 使用类图（识别复杂度）： 类图揭示了系统的核心类及其关联关系。通过分析类的数量、属性复杂度及方法交互密度，可初步评估哪些模块需要投入更多开发资源。
• 使用用例图（明确功能焦点）： 用例图描绘了系统与外部参与者的交互。分析各用例的复杂度和业务优先级，有助于确定哪些功能需要配备更强人力或更优先的开发排期。
• 使用序列图（评估交互成本）： 序列图动态展示对象间的消息传递序列。交互步骤繁多、逻辑复杂的场景，往往意味着更高的实现与测试成本，需在资源规划时重点考虑。
• 使用活动图（梳理流程瓶颈）： 活动图展示了业务操作的步骤流。图中包含并行、循环或条件判断的复杂节点，通常是潜在的资源消耗点或流程瓶颈。

基于上述UML图提供的“上下文”与“洞察”，项目经理可以做出更科学的决策：例如，将资深开发人员分配给核心复杂模块，为交互密集的功能预留充足的联调测试时间，或为关键路径任务配置备用资源。这种方法的核心在于利用可视化信息进行智能规划，而非简单机械的映射。

4. 选择合适的UML图工具

工欲善其事，必先利其器。要充分发挥UML图的价值，选择一款强大易用的UML工具至关重要。专业的工具应让您专注于设计思考，而非图形绘制本身。

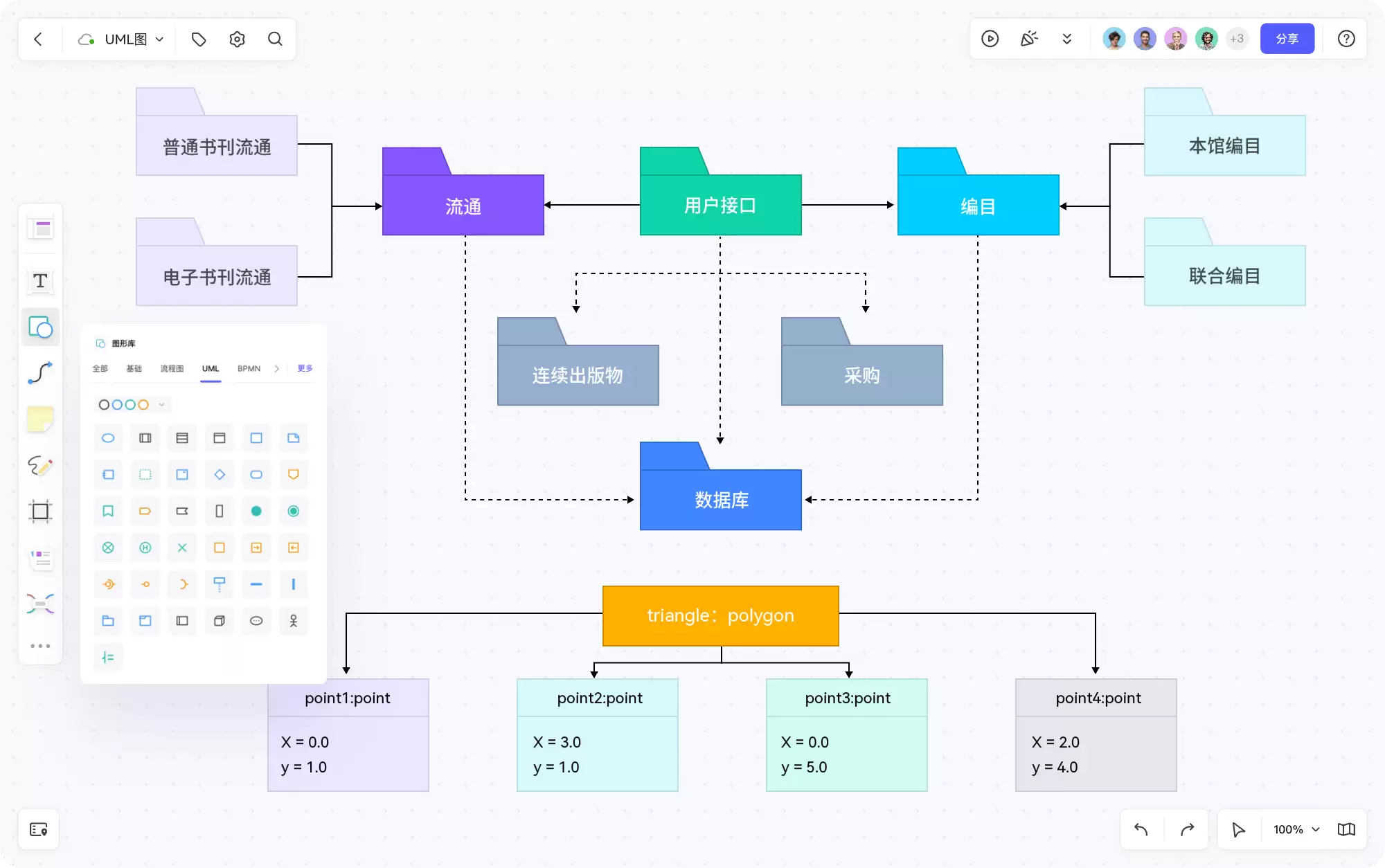

boardmix博思白板是一个值得考虑的UML绘图工具选择。它集成了创建、编辑和协作UML图的完整功能，支持用例图、序列图、类图等多种UML标准图表类型。其界面直观，易于上手，能有效降低团队采纳可视化建模的门槛，提升协作效率。

5. 实际案例分享

理论结合实践方能彰显价值。以下通过两个典型项目案例，具体展示UML图如何辅助项目进度规划与资源分配。

航空订票系统项目

（1）项目描述

某航空公司计划开发新一代在线订票系统，旨在提升用户体验与销售效率。核心功能包括实时航班查询、在线选座、动态票价计算及安全支付。

（2）UML 使用情况

• 用例图： 界定系统核心功能边界，如“旅客预订航班”、“管理订单”、“处理支付”等，明确系统与旅客、管理员等角色的交互。
• 类图： 设计“航班”、“旅客”、“订单”、“支付”等核心实体类及其关系，为数据库设计与面向对象开发奠定基础。
• 时序图： 详细描绘“完成订票”流程中，前端、业务层、支付网关等对象间的调用顺序，明确接口与逻辑流程。
• 活动图： 规划从搜索航班到出票完成的完整用户操作与系统处理步骤，识别并行环节（如支付与座位锁定）。

（3）资源分配

基于图表分析，团队识别出“支付集成”与“实时库存管理”是技术复杂度和风险最高的模块。因此，将最资深的后端工程师分配至此，并为支付流程测试预留额外时间。用例图帮助确定了高优先级的“核心订票流程”需优先开发，确保了关键路径的顺利推进。

医院管理系统项目

（1）项目描述

某医院需开发一套综合管理系统，涵盖患者信息管理、智能医生排班、电子病历、药品库存管理等核心业务。

（2）UML 使用情况

• 用例图： 区分患者、医生、护士、药剂师、管理员等不同角色的系统功能，如“患者挂号”、“医生开具处方”、“药剂师审核发药”。
• 类图： 定义“患者”、“医生”、“病历”、“药品”、“排班表”等复杂实体，明确其间的关联关系。
• 时序图： 描述“门诊就诊”场景下，挂号、问诊、检查、病历书写等系统交互，厘清跨部门数据流。
• 状态图： 刻画“病历”状态（草稿、待审核、已归档）与“药品库存”状态（充足、预警、缺货），对设计业务流程与系统提醒机制至关重要。

（3）资源分配

通过分析类图和时序图，团队发现“电子病历”模块涉及复杂状态流转与权限控制，“药品库存管理”需硬件集成并处理高并发。因此，为这两个模块分配了具备领域经验与集成能力的开发人员。同时，活动图与状态图帮助团队预估了业务流程测试与状态机逻辑测试的工作量，从而制定了更合理的测试计划与人员安排。

这些案例表明，UML图通过将项目功能、交互与状态变化可视化，为团队提供了进行精细化进度控制与资源优化分配的清晰蓝图。它使沟通更高效，决策更有据，最终助力项目更平稳地迈向成功。

总而言之，UML图不仅是软件设计阶段的利器，更是贯穿软件项目管理全周期的强大工具。它能有效帮助团队驾驭复杂性，提升协同效率，从而全面提高软件开发的生产力与成果质量。选择像boardmix博思白板这样功能全面、支持高效协作的UML绘图工具，能让这一过程变得更加顺畅与高效。
