UML图在软件开发中的六大核心作用详解

在当今的软件开发实践中，高效的团队协作与精准的需求传递是项目成功的关键。面对日益复杂的业务场景与系统架构，团队亟需一套标准化的视觉语言来绘制蓝图、统一认知。统一建模语言（UML）正是这样一套贯穿软件全生命周期的标准化建模工具，它从需求分析延伸到系统测试，成为提升软件工程质量与团队协作效率的核心利器。

简而言之，UML通过一系列标准化的图表，将抽象的软件系统转化为直观的视觉模型。它帮助开发者、产品负责人及客户从不同维度理解同一套复杂系统，从而显著降低沟通误解，增强开发过程的可控性与最终产品的可维护性。下面，我们将详细解析UML在软件工程实践中具体发挥的六大关键作用。

1. 需求分析与澄清：将模糊概念转化为清晰蓝图

良好的开端是成功的一半，软件项目更是如此。准确、无歧义的需求是项目成功的基石。UML在此阶段扮演着“需求翻译器”的角色，能够将零散、口语化的业务需求转化为结构化、可视化的系统模型。

例如，在项目启动阶段，使用用例图可以快速界定系统范围。它能清晰识别出与系统交互的各种角色（参与者），以及这些角色期望系统完成的核心功能（用例）。这张图表如同一份高层次的功能地图，确保所有项目干系人对“系统究竟要做什么”形成一致理解，为后续的详细设计与开发铺平道路。

2. 系统架构与设计：构建逻辑与物理结构的可视化方案

需求明确后，便进入系统设计阶段。此阶段的目标是将业务需求转化为可实施的技术方案。UML为系统设计提供了强大的建模支持，帮助我们构建出系统的逻辑架构与物理部署蓝图。

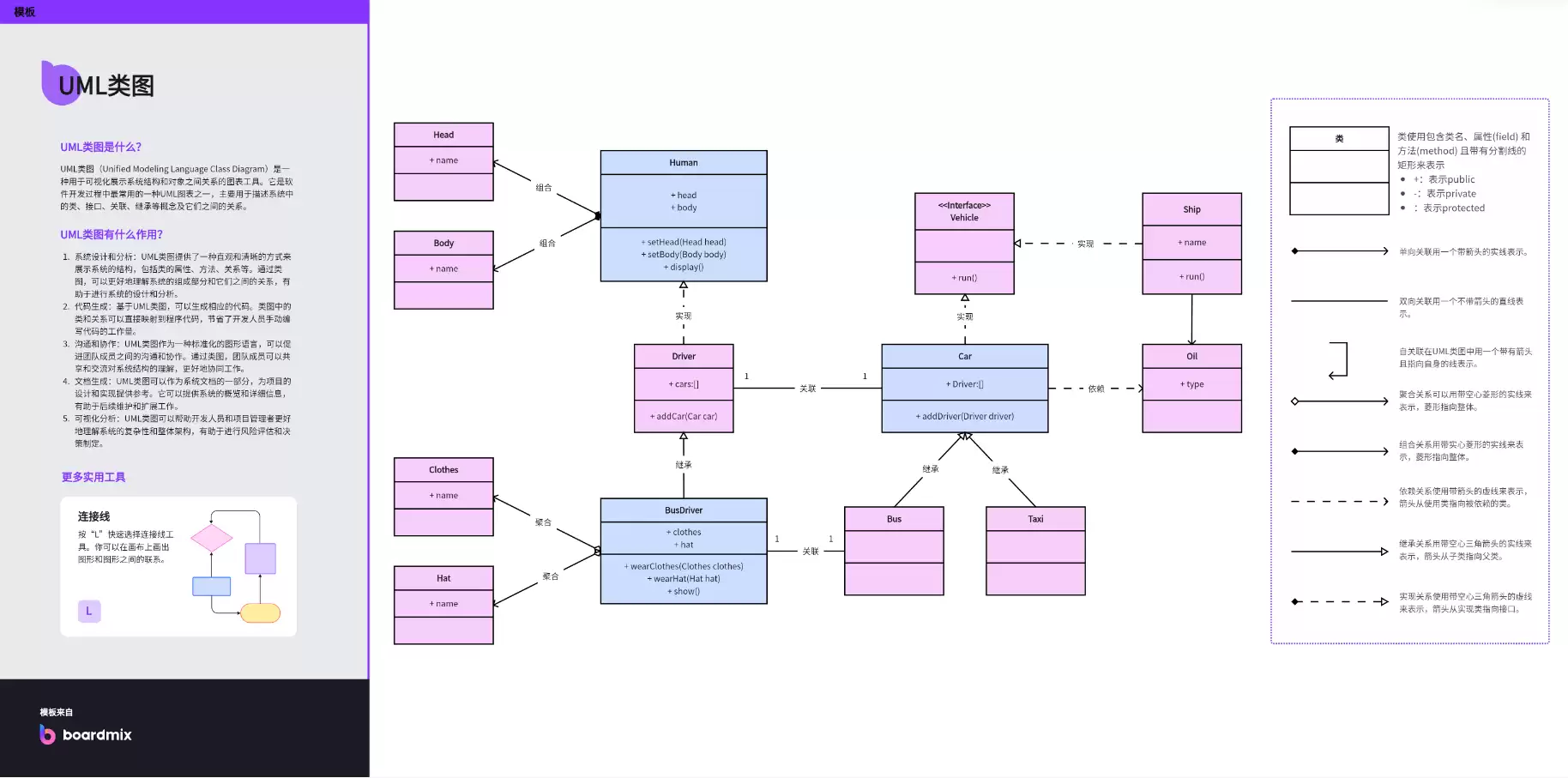

在此阶段，类图是至关重要的工具。它用于定义系统中的类、接口、属性、方法以及它们之间的静态关系（如继承、组合、依赖）。一幅清晰的类图，构成了整个系统面向对象设计的核心骨架。而活动图则擅长描绘具体的业务流程或算法逻辑，类似于增强版的流程图，能够清晰展示某个用例或操作的执行顺序、判断条件与并行分支。

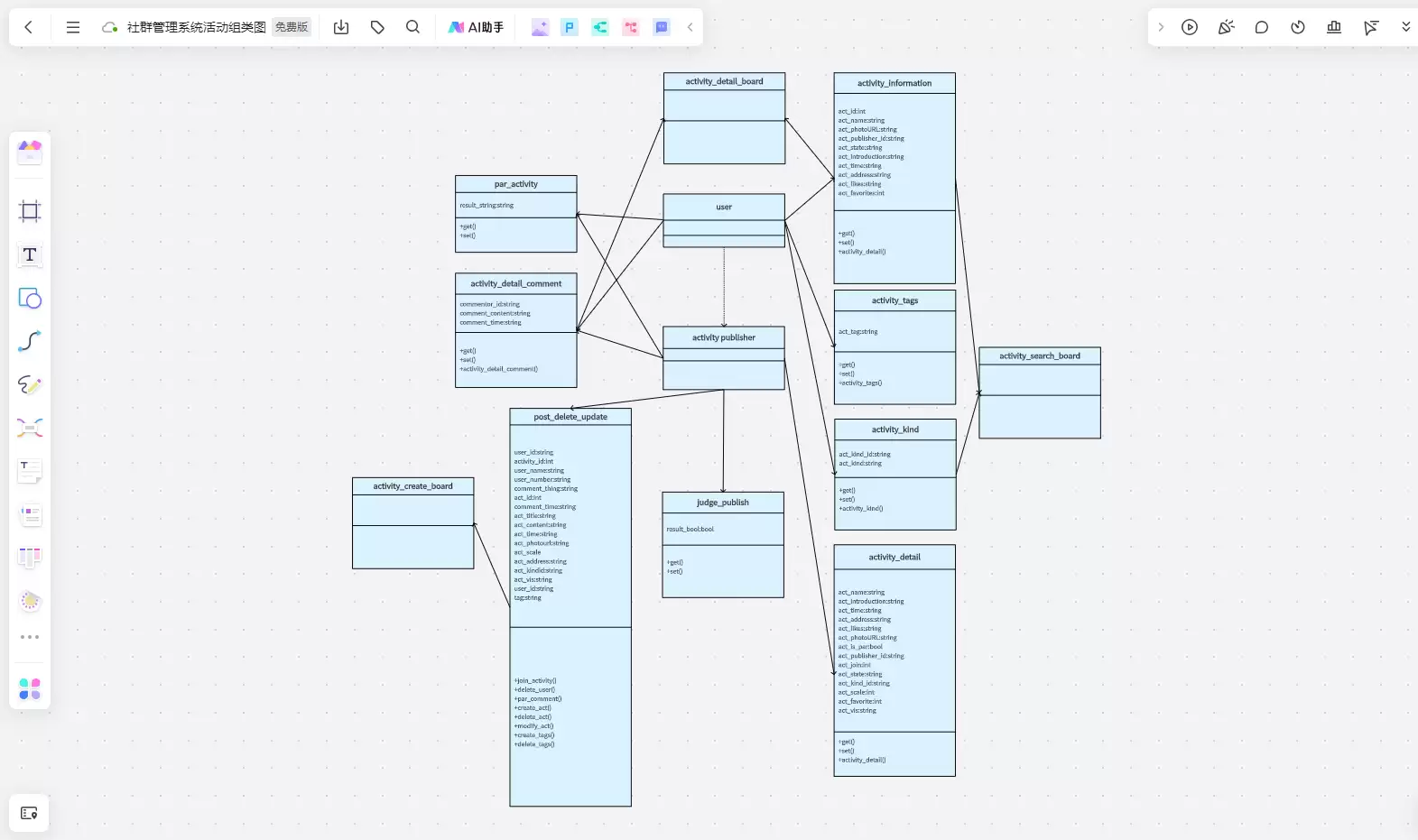

系统活动组类图

3. 编码实现与代码重构：连接设计与实现的精准指南

许多人误以为UML仅存在于设计文档中，与编码无关。事实上，清晰的UML模型能够直接指导编程实践，甚至辅助识别代码优化点。

通过前期细致的类图设计，开发者在编写代码时目标明确，能更好地把握每个类的职责与边界，从而编写出结构清晰、高内聚低耦合的代码。尤为重要的是，序列图（或称时序图）能够详细描述在特定场景下，多个对象之间为完成某项功能而进行的消息传递顺序。这为开发者实现复杂的交互逻辑提供了可视化的“执行脚本”，能有效预防因理解不一致而导致的实现偏差。

4. 测试用例设计与质量保障：为测试提供精准靶向

有效的软件测试并非随机尝试，而是基于对系统行为的深刻洞察。UML图表是描述系统行为的绝佳载体，能够为测试用例的设计提供明确、可靠的依据。

例如，状态图专门用于描述一个对象或子系统在其生命周期内可能经历的各种状态，以及触发状态迁移的事件和条件。测试工程师可以依据状态图，设计出覆盖所有关键状态和迁移路径的测试用例，确保系统在各种边界条件下都能正确响应。这种方法比单纯依赖文本需求设计测试用例更为系统与严谨。

5. 技术文档与知识传递：建立团队高效沟通的通用语言

软件开发是集体智慧的结晶，高效的协作离不开高效的沟通。UML提供了一种可视化、标准化的表达方式，堪称技术团队内部的“通用语言”。

无论是向新入职的同事讲解系统架构，还是与业务方确认一个复杂的业务流程，一张恰当的UML图往往胜过冗长的文字描述。它消除了自然语言可能存在的二义性，使各方理解迅速同步。实践证明，拥有完善UML技术文档的项目，其新成员融入速度与跨团队沟通效率均有显著提升。

6. 项目规划与进度跟踪：可视化任务依赖与关键路径

UML的应用价值甚至可以从技术设计延伸至项目管理范畴。虽然UML标准本身不包含甘特图，但许多项目管理方法会将UML的产出物（如用例、组件）与项目计划进行关联。

更重要的是，通过UML活动图或状态图梳理出的核心业务流程与系统状态节点，能够帮助项目经理识别任务间的依赖关系与关键路径。尽管专业的项目管理软件使用甘特图来管理时间线，但UML所揭示的系统内在逻辑复杂性，是评估工作量、识别潜在风险的重要输入，能让项目进度管理更加科学、有据可依。

7. 总结

UML图在软件开发生命周期中的核心价值

纵观软件从概念到上线的完整周期，从最初的需求挖掘到最终的部署维护，UML图的价值贯穿始终。它不仅仅是一套制图规范，更是一种结构化分析复杂系统的思维方法。

不同类型的UML图如同不同功能的镜头，为我们提供了审视软件系统的多维视角：用例图界定功能范围，类图刻画静态结构，序列图与活动图演绎动态交互，状态图追踪生命周期。综合运用这些视图，团队能够对系统形成立体、深入的理解，这是提升开发效能、保障软件质量不可或缺的关键环节。

掌握UML，本质上是掌握了一种将复杂问题可视化、模块化、标准化的能力。对于致力于打造高质量软件的团队与开发者而言，这无疑是一项极具价值的核心技能。
