光芯片核心技术解析与产业链全景图

全球数据洪流正以前所未有的速度激增，人工智能技术的飞速迭代对算力基础设施提出了极限挑战。传统电子芯片在性能与功耗的平衡上已逼近物理极限。在此背景下，光芯片——凭借其先天性的超低损耗、超高带宽和近乎零延迟的优势——成为破解算力困局的核心突破口。行业分析指出，预计到2027年，全球光芯片市场规模将增长至56亿美元，年复合增长率高达16%。从800G到1.6T光模块的规模商用，再到硅光技术与光电共封装（CPO）的持续演进，一场由光芯片驱动的半导体产业变革正在全面展开。

技术演进：光电融合的必然之路

集成电路与集成光子的发展脉络，在2010年后出现了决定性的交汇。随着摩尔定律演进放缓，融合光的传输优势与电的控制能力，成为延续计算效能增长的必然路径。英特尔是这一领域的长期探索者，其硅光子技术研发已积累超过三十年经验。自2016年推出集成硅光子平台后，英特尔累计出货的光子集成电路（PIC）数量已超过800万，集成片上激光器超过320万个，相关解决方案被全球主流云服务商大规模部署。

简而言之，英特尔的硅光技术，是运用成熟的CMOS半导体工艺，将激光器、调制器等光学元件与电子电路共同集成在单一的硅基衬底上，实现真正的“光电同芯”。

与此同时，中国科研机构也在关键技术上取得重要进展。2024年，中国科学院上海微系统与信息技术研究所欧欣研究员团队，成功研制出钽酸锂异质集成晶圆，并基于此开发出高性能光子芯片。欧欣研究员强调，光子芯片以光作为信息载体，天生具备低功耗、高带宽、低时延的卓越特性。当然，当前光子芯片在转换效率、功能集成度与制造成本等方面仍面临一系列挑战。

其制造原理类似于在硅片上雕刻电路，该团队是在“硅-二氧化硅-钽酸锂”构成的异质晶圆上，精密加工出光波导结构。其中的技术核心，在于最上层那层厚度仅约600纳米的高质量单晶钽酸锂薄膜，以及薄膜与二氧化硅界面极佳的材料特性。

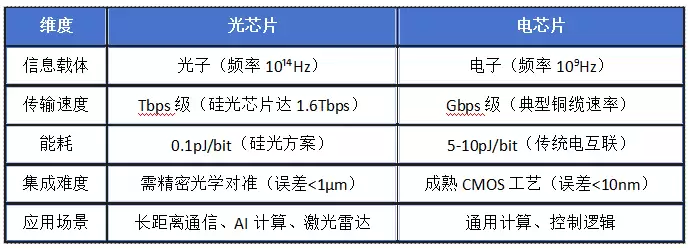

光与电的物理本质差异，决定了它们各自的应用疆界。光子频率可达10¹⁴Hz量级，支持Tbps级别的数据传输速率，每比特能耗可低至0.1皮焦耳；而电子频率通常局限在10⁹Hz量级，在速率与能效方面均存在固有局限。这种根本性区别，使得光芯片在高速长距通信、人工智能计算等场景中不可或缺，而电芯片则在通用逻辑运算与控制领域继续保持主导地位。

纵观技术代际的升级，发展路径清晰可循：第一代（2000-2015年）以分立光学器件为主，如DFB激光器，支撑40G及以下速率；第二代（2016-2022年）进入光电混合集成阶段，硅光技术推动100G至400G光模块实现规模商用；第三代（2023-2030年）则迈向单片光电融合，CPO技术将光引擎与计算芯片紧密集成，系统功耗可降低50%以上。

关键技术突破：多路径竞速的创新格局

当前，光芯片制造技术正沿着多条技术路线同步快速发展。EML芯片通过电吸收调制实现高速率，例如源杰科技在2025年推出的100G EML芯片，产品良率已超过85%。硅光技术的本质，是将电子器件与光子器件共同集成到单一芯片上，它不仅带来更高的传输速率和更低的功耗，成为5G/6G与AI算力的关键支撑技术，还可能在一定程度上降低对极紫外（EUV）光刻等尖端设备的依赖，开辟新的技术赛道。而薄膜铌酸锂作为一种新兴光学材料，能将数据速率提升至1.6Tb/s乃至3.2Tb/s，同时显著降低能耗，为数据中心互联带来颠覆性的效率革新。

在先进封装领域，CPO（共封装光学）与LPO（线性驱动可插拔光学）成为两大主流方向。传统可插拔光模块独立于交换芯片之外，信号路径长、损耗大。CPO技术将光引擎与GPU或ASIC等计算芯片直接集成在同一封装基板上，将电互联距离从厘米级压缩至毫米级。这一变革能使系统功耗降低50%-70%，例如英伟达的1.6T光模块采用CPO后，功耗可从约30W降至9W。LPO技术则选择了不同的优化路径，通过移除传统光模块中功耗较高的DSP芯片，将模块功耗从25W以上降低至10W左右。新易盛推出的1.6T DR8硅光模块采用LPO方案后，功耗较传统带DSP的方案降低了68%。

底层材料科学的突破是这一切进步的基石。前述中国科学院欧欣团队的研究，正是利用先进的“万能离子刀”异质集成技术，制备出高质量的硅基钽酸锂薄膜晶圆。团队进一步开发了超低损耗的微纳加工工艺，将光波导损耗降至每米5.6分贝，性能优于已报道的同类铌酸锂波导。该研究还首次在X切型钽酸锂平台上实现了孤子光学频率梳的产生，结合其优异的电光可调特性，在激光雷达、精密光谱测量等领域应用前景广阔。目前，8英寸晶圆的制备技术已被成功攻克，为大规模国产光电集成芯片的发展奠定了坚实的材料基础。

产业链解析：从材料到系统的生态重构

光芯片的制造，始于特殊的衬底材料。III-V族化合物半导体，如磷化铟（InP）和砷化镓（GaAs），凭借其高频、低噪声、抗辐射等优异性能，成为光通信芯片的主流衬底选择。其中，磷化铟衬底主要用于制造边发射激光器（如FP、DFB、EML）和光电探测器（PIN、APD），广泛应用于电信骨干网、数据中心互联等中长距离传输场景；砷化镓衬底则主要用于制造垂直腔面发射激光器（VCSEL），主导数据中心短距互联和3D传感等市场。

然而，高端衬底材料全球超过90%的产能长期被日本住友、美国AXT等海外企业所主导。国内厂商如三安光电、云南锗业等正在加速技术攻关与产能建设。从芯片功能划分，主要分为有源芯片和无源芯片两大类：有源芯片（如激光器芯片、探测器芯片）负责完成光电信号转换；无源芯片（如光开关、光分束器）则用于管理和引导光信号路径。

全球光芯片的研发与制造由Coherent、Lumentum、博通、英特尔等国际巨头引领，国内也涌现出源杰科技、光迅科技、长光华芯、中科光芯、优迅科技等一批代表性企业。在产业模式上，IDM（垂直整合制造）与Foundry（晶圆代工）模式并存。例如，光迅科技实现了从衬底材料、芯片设计到模块封装的垂直整合；中科光芯则建成了8英寸光芯片专业代工线，可为多种芯片产品提供制造服务。

在下游的光模块与系统应用市场，中国厂商已占据举足轻重的地位。中际旭创、新易盛、光迅科技、华工科技等是行业内的领军企业。中际旭创在全球800G光模块市场中占据了约40%的份额，2025年上半年出货量已突破400万只。新易盛作为亚马逊AWS的核心供应商，同时也为Meta、微软提供800G LPO光模块，其2026年规划产能达到450万只，并重点布局硅光与CPO等前沿技术。

写在最后

展望未来，技术发展趋势明确：2026年后，3.2T光模块与CPO技术将逐步进入商用阶段，光芯片的算力密度有望实现量级提升。薄膜铌酸锂、量子点激光器等新材料的应用将持续推动成本优化。在产业格局方面，中国厂商在25G及以上速率的高速光芯片市场份额，已从2020年的约5%快速提升至2025年的35%，国产化替代进入关键攻坚期。

从战略价值审视，光芯片早已超越传统通信范畴，成为人工智能算力、6G通信、量子信息乃至生物传感等前沿领域的核心基石。我国《“十四五”信息通信行业发展规划》也明确设定目标，到2030年要建成全球领先的光芯片产业生态。这场深刻的光电融合革命，正通过持续的技术创新与产业生态的协同共振，重塑半导体行业的竞争规则与发展逻辑。从实验室研发到数据中心部署，从通信基站到智能汽车，光芯片正以“隐形引擎”的角色，强力支撑起一个万物智联的全新时代。
