Wolfspeed推出300毫米碳化硅AI数据中心封装平台

随着人工智能算力需求的指数级增长，数据中心硬件正面临前所未有的挑战。其中，先进封装环节的瓶颈日益凸显——传统材料在应对更大尺寸、更高功率密度及更复杂集成需求时已力不从心。在此关键节点，碳化硅技术领导者Wolfspeed提出了一个突破性构想：利用其最新的300mm碳化硅技术，为下一代AI与高性能计算（HPC）的先进封装构建全新的基础平台。

这一方案的核心，是将碳化硅材料的卓越性能直接应用于封装关键部件，如中介层与散热模块。这并非渐进式改进，而是针对未来十年异构集成根本需求的前瞻性布局。

Wolfspeed首席技术官Elif Balkas指出关键：“AI工作负载的持续膨胀，推动了对封装尺寸、功率密度和集成复杂性的更高要求。我们确信，新型基础材料对于扩展先进封装技术的边界至关重要。” 该公司的战略清晰：整合碳化硅的高导热性、卓越结构稳定性与优异电气性能，并将其打造成能与现有300mm半导体制造生态无缝兼容的形态。

为何选择碳化硅？为何此刻是时机？

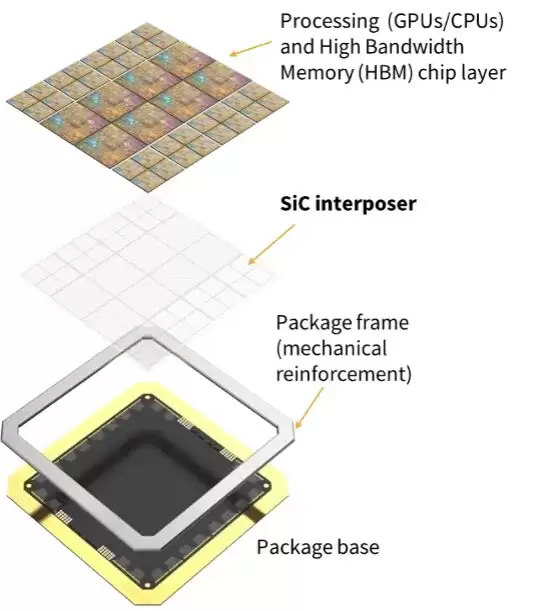

碳化硅在功率半导体领域的成功已广为人知，但其在先进封装，尤其是中介层等基板材料中的应用，仍是一片待开拓的领域。传统玻璃或有机材料中介层面临算力堆叠与功耗激增带来的严峻散热和信号完整性挑战。碳化硅的引入精准应对了这些痛点：其热导率远超传统材料，能高效导出高算力芯片产生的热量；高机械强度可支撑更大尺寸、更复杂的多芯片集成；同时保持出色的电气性能。

更具战略意义的是“300mm”平台。今年初，Wolfspeed成功量产单晶300mm碳化硅晶圆，这不仅是尺寸的突破。它意味着碳化硅中介层等组件可直接利用全球成熟的300mm晶圆制造与封装产线，无需为新材料重建昂贵的新供应链。这种“即插即用”的兼容性，是技术能否快速实现规模化商业应用的决定性因素。

从技术验证到规模部署：构建产业生态至关重要

一项新技术的成功从来不仅取决于技术本身。Wolfspeed正积极与AI产业链的关键伙伴协作，包括晶圆代工厂、封装测试（OSAT）服务商、系统架构师及研究机构。合作目标务实：共同评估技术可行性、量化性能增益、验证长期可靠性，并规划清晰的集成路线图。

这种开放协作模式旨在加速行业技术融合，降低下游客户的采用风险，共同为未来主流的“碳化硅-硅”混合封装架构奠定基础。面对AI算力的爆发式需求，整个产业需要的是能够快速部署的成熟解决方案，而非仅停留在实验室的概念。

总而言之，Wolfspeed此举是为下一轮算力竞赛铺设基础设施。通过将300mm碳化硅平台定位为先进封装的基础材料，他们不仅旨在解决当前的热管理、机械支撑和电气性能瓶颈，更试图定义未来大型、高复杂度封装的新标准。这项技术的成功，取决于其带来的性能提升是否足够显著，以及成本能否控制在商业化可接受的范围内。但毫无疑问，它为面临材料瓶颈的先进封装领域，开启了一扇充满潜力的新窗口。
