KiCon演讲回顾九：基于Web的EDA查看器及AI助手

KiCad 核心开发者 Ethan Chien 带来了一场极为实用的技术分享。本次演讲聚焦两大亮点：在线设计查看器（ECAD-Viewer）与 AI 助手 CoPilot。表面看似抽象，深入了解实现原理后，你会发现其中蕴含着丰富的技术干货。

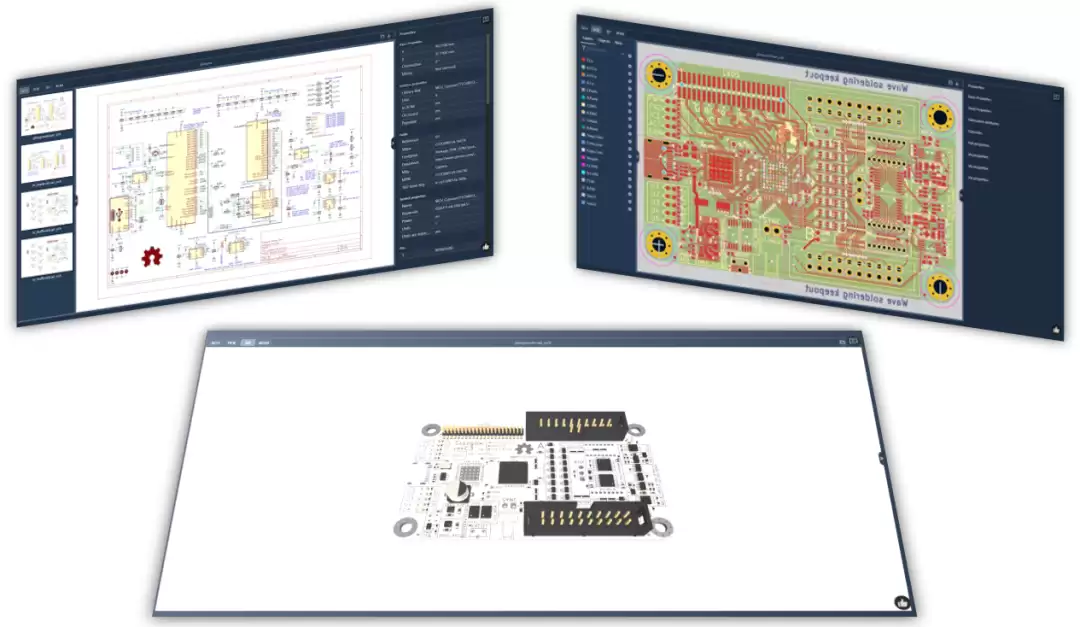

ECAD-Viewer 在线体验

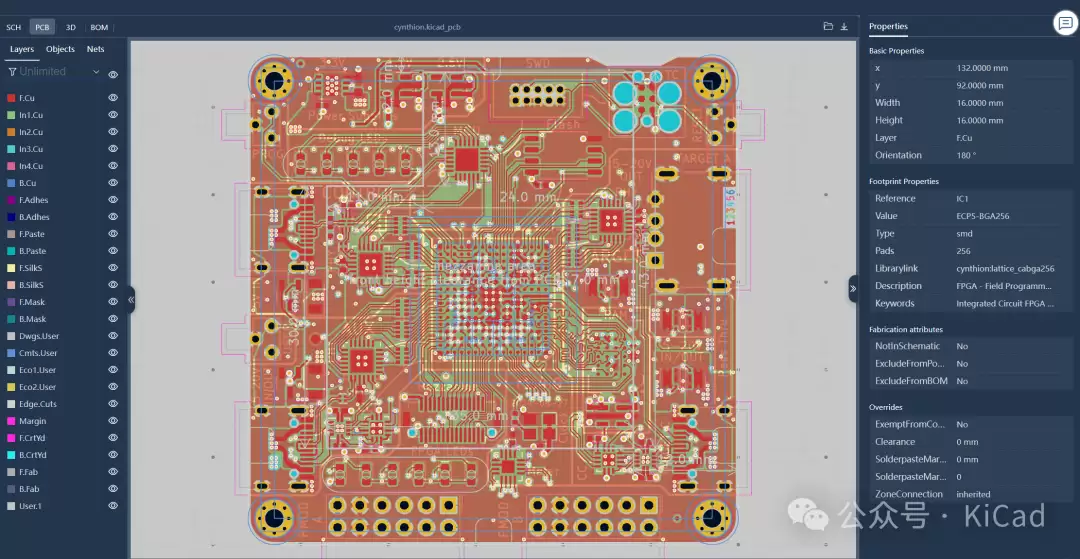

先来聊聊这款在线设计查看器。它的核心功能非常直接：无需安装任何客户端软件，仅通过浏览器即可直接打开并查看设计文件。访问 https://www.eda.cn/ecadViewer 就能立刻上手体验，快速实现 KiCad 在线查看与交互。

在此基础上，团队还引入了 AI 驱动的交互方式，借助人工智能显著提升设计查看的整体体验。

集成与开发架构

从架构层面而言，ECAD-Viewer 的内部结构设计得相当清晰合理。如果你有意将其集成到自己的网站中，官方也提供了完整的接入方案。此外，作为开源社区的重要贡献者，该项目在开发过程中积累了不少值得分享的经验与故事。

设计分享与审查机制

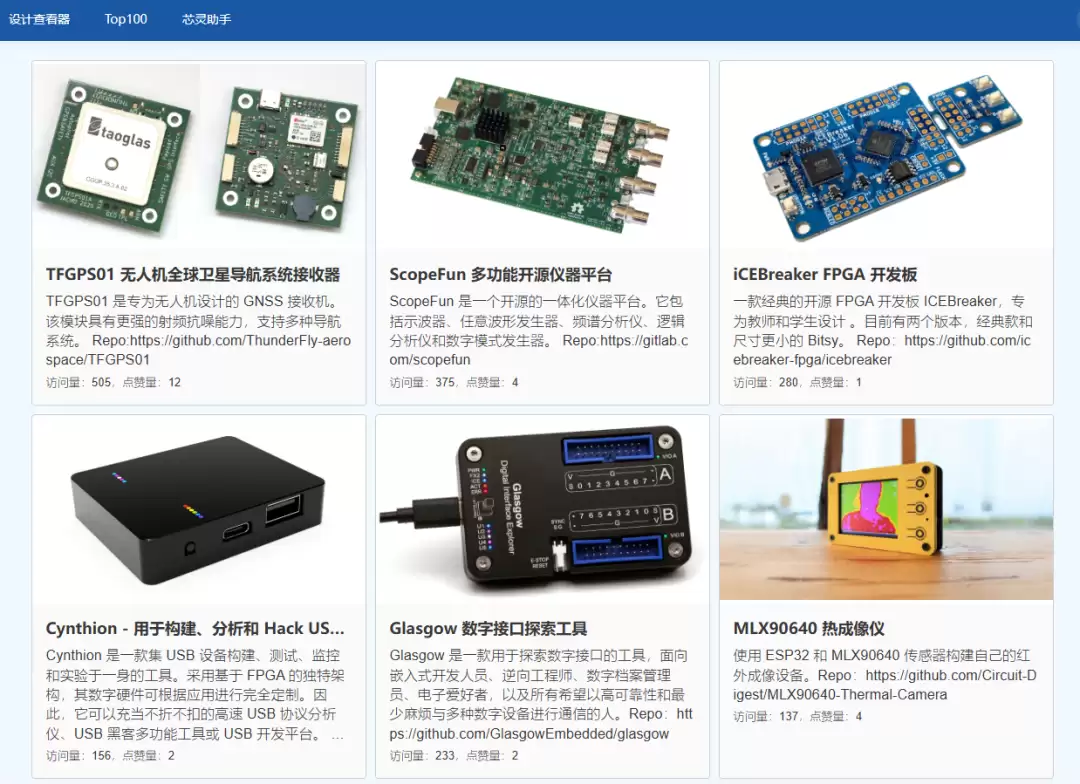

实际使用中，你可以直接将设计文件上传至查看器，随时查阅。若手头暂无设计灵感，也可浏览“TOP 100”排行榜，了解当前热门设计——这无疑是发现创意、获取设计参考的好途径。

TOP 100 的入口在这里：https://www.eda.cn/ecadViewer/top100

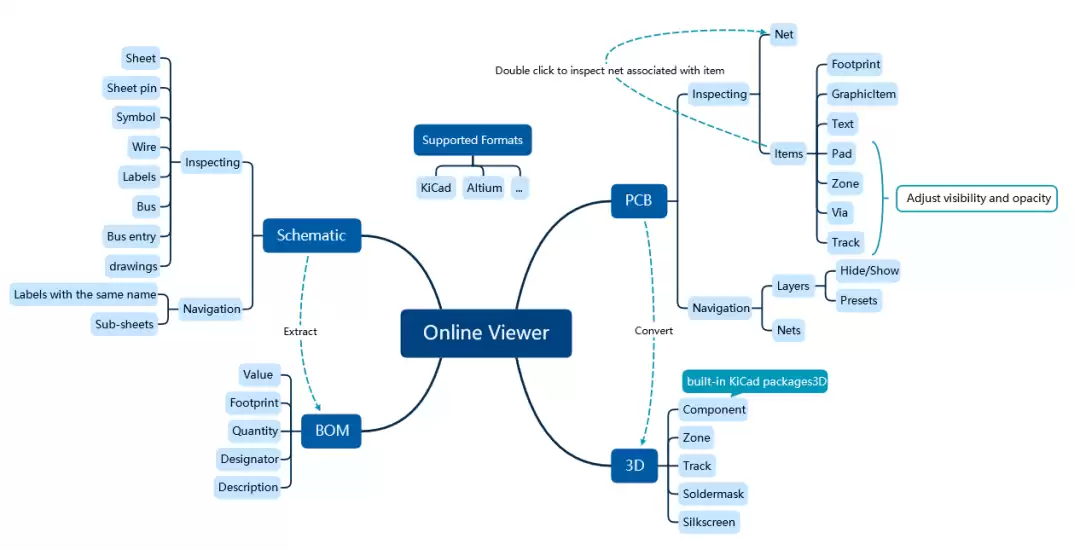

多格式兼容支持

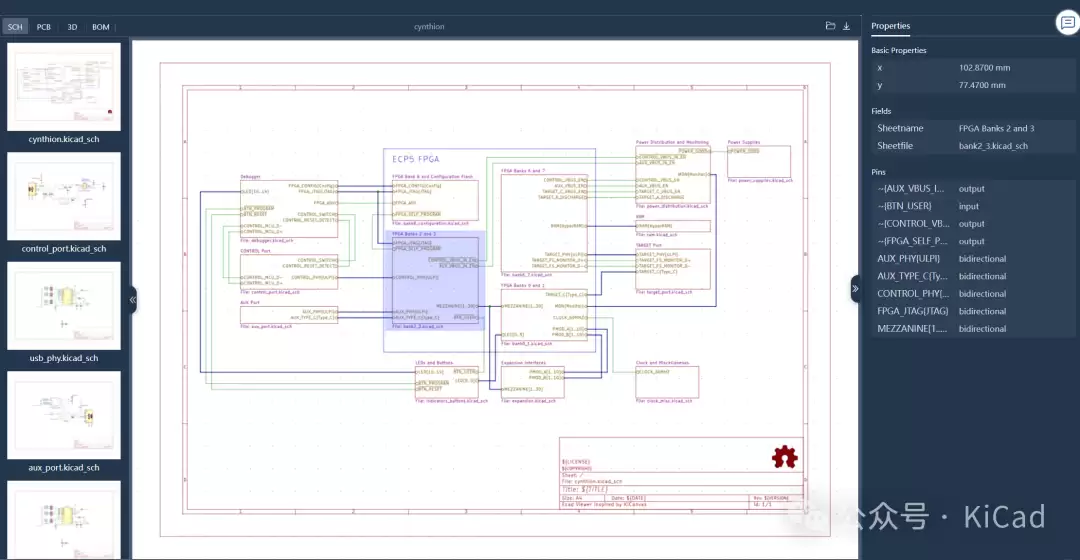

兼容性方面，该查看器支持直接查看 KiCad 以及 Altium Designer 的源生原理图和 PCB 文件。这意味着跨工具协作时，无需再为格式转换而烦恼，大大提升了工作效率。

AI Copilot 智能助手

这才是整场分享的重中之重。AI 助手的功能远不止“看图”那么简单，它涵盖了以下高频实用场景：

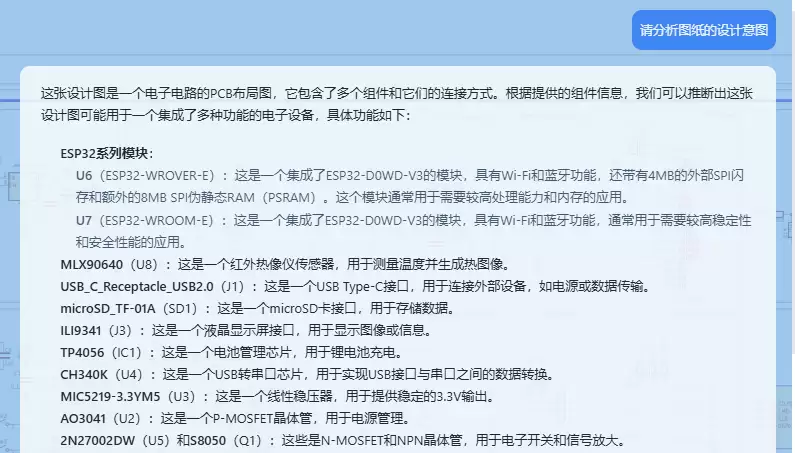

• 分析图纸意图：快速理解设计意图，精准抓取核心器件，在实际工作中省去了大量手动翻找的时间。

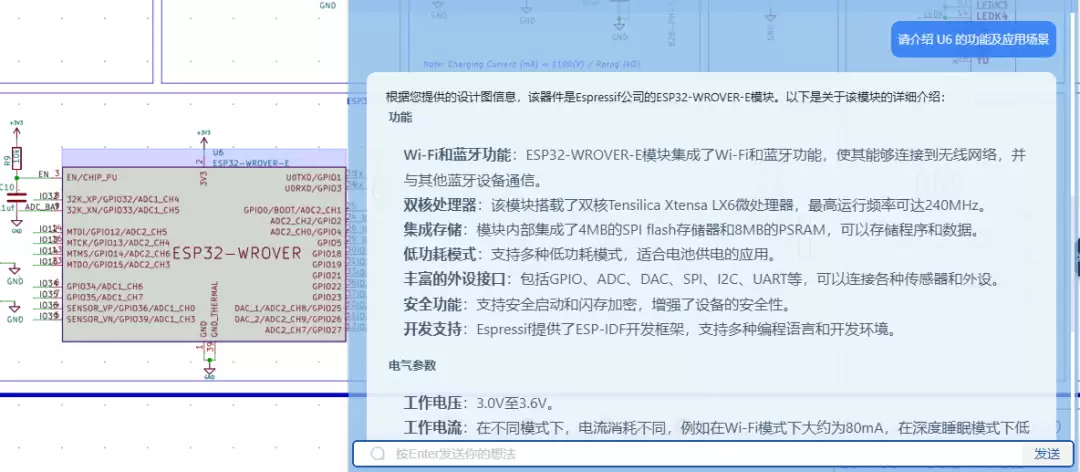

• 器件详情查询：选中一个器件，AI 即时提供详细资料，无需再切换到其他网站查阅数据手册。

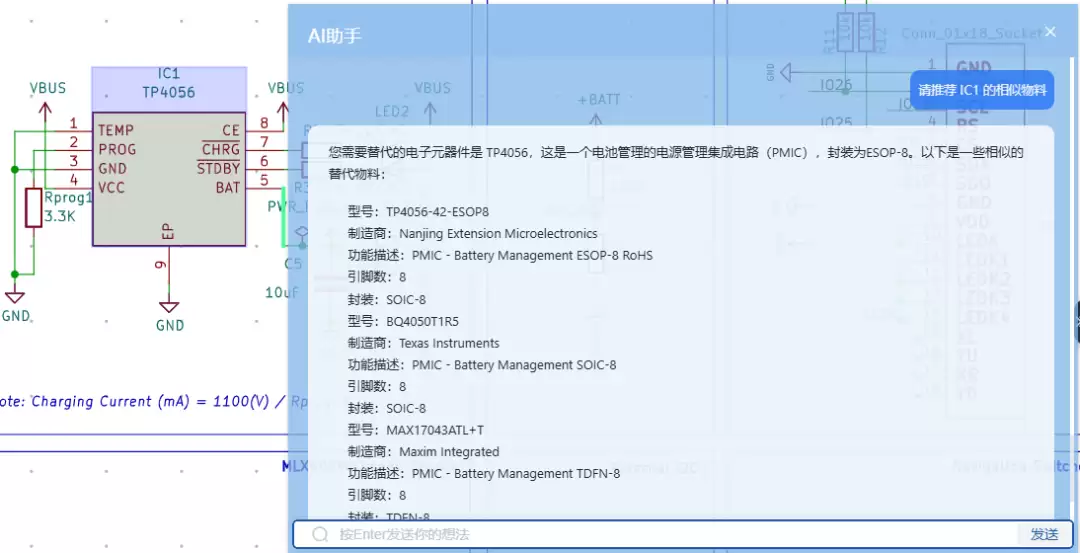

• 替代料智能推荐：当某个器件缺货或涨价时，AI 自动推荐合适的替代物料，非常实用。

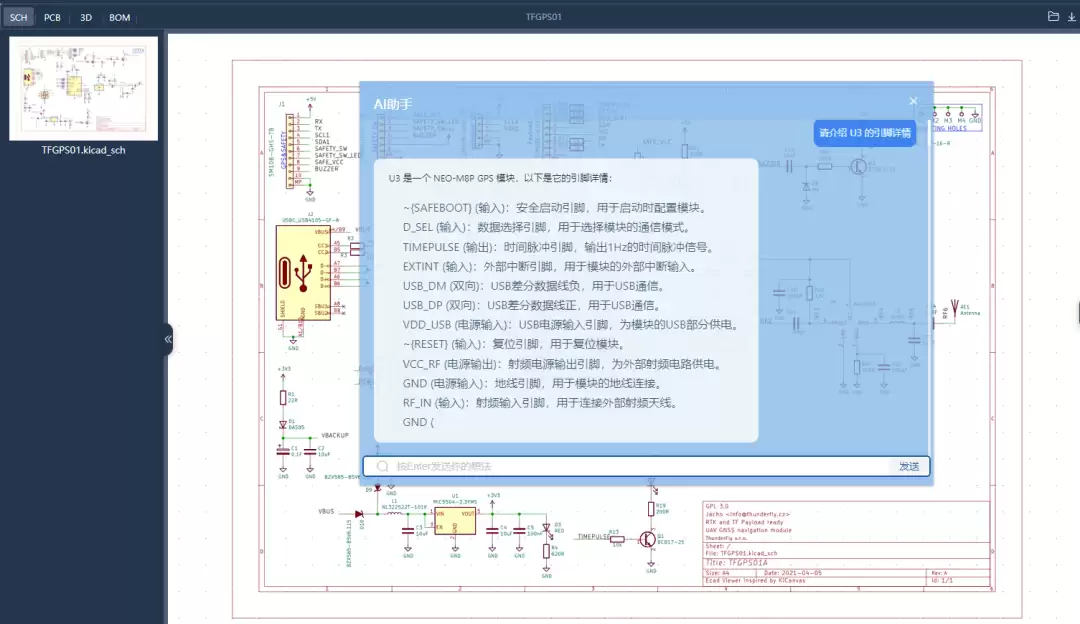

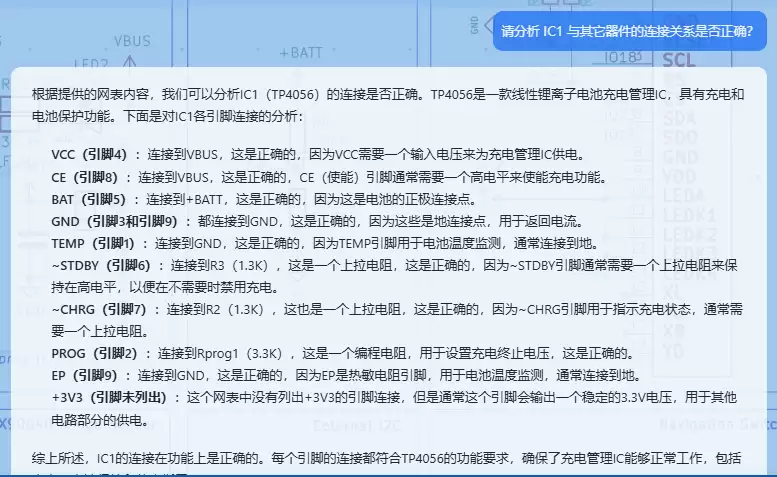

• 设计审查辅助：检查连接关系、提供引脚详情、分析未连接的引脚——这些审查工作中的高频需求均能一键完成。

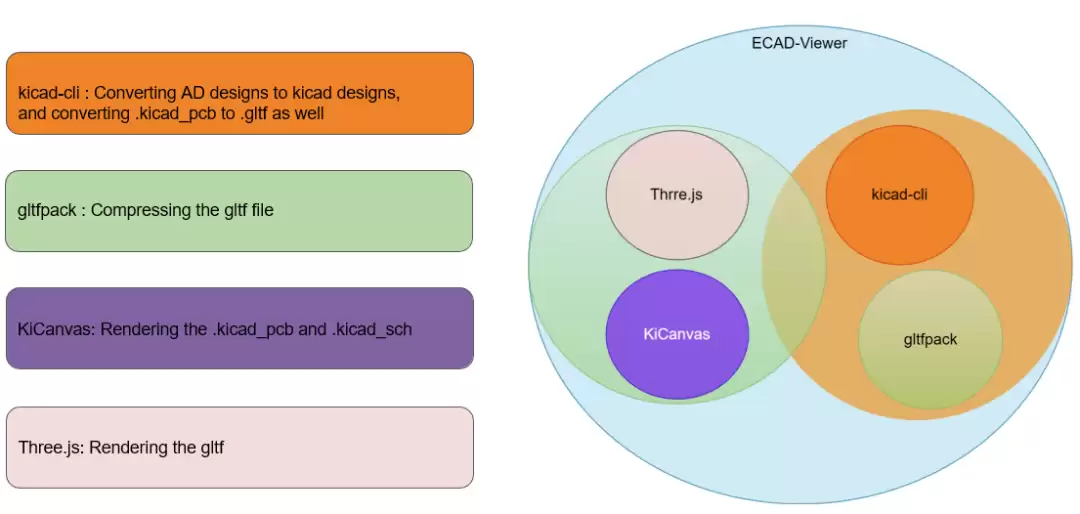

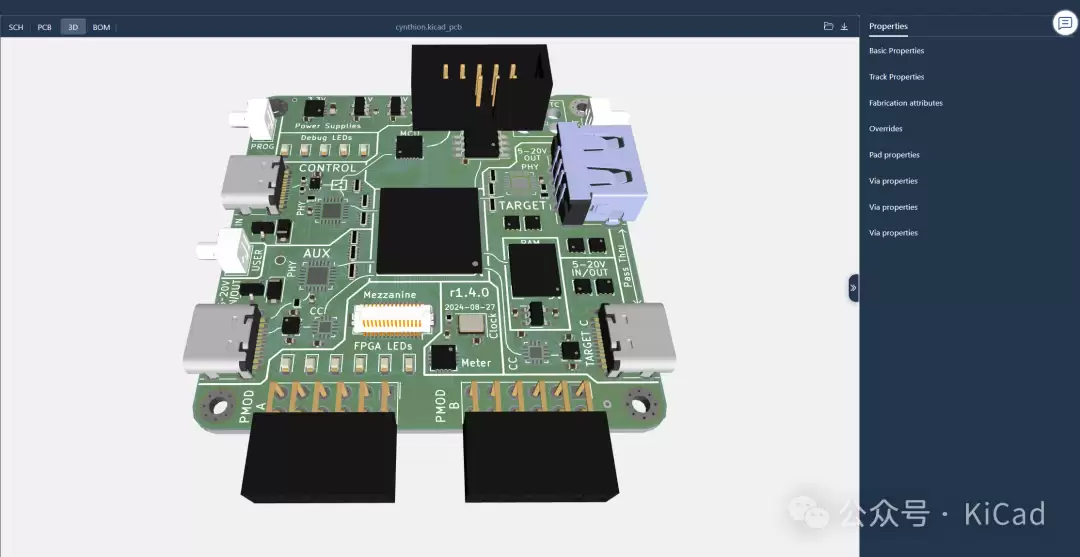

ECAD-Viewer 核心组件解析

这套系统的背后，主要由以下几个关键组件构成：

• kicad-cli：负责将 Altium Designer 设计转换为 KiCad 格式，并完成文件格式的转换处理。
• gltfpack：用于压缩 gltf 文件，优化加载性能，提升在线查看流畅度。
• KiCanvas：专门负责渲染 KiCad 设计文件，确保原理图与 PCB 的精准显示。
• Three.js：负责渲染 gltf 文件，完成最终的 3D 展示效果。

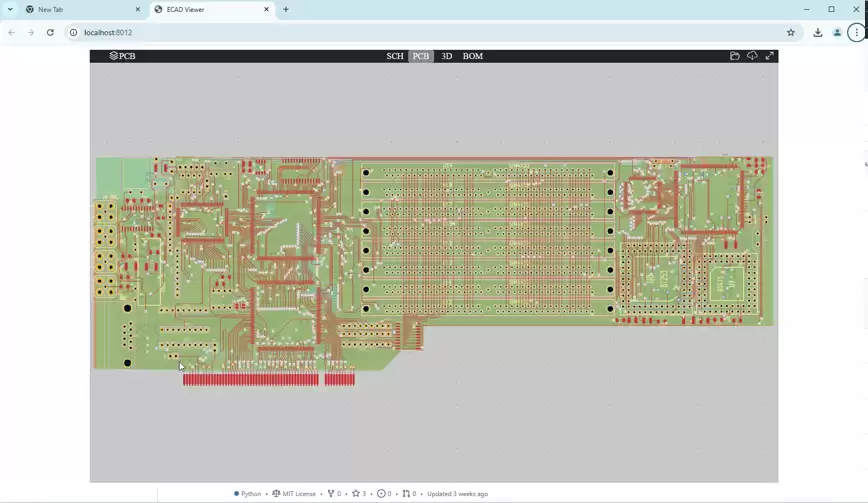

网站集成方案

关于如何将 ECAD-Viewer 集成到其他网站，Ethan 特别强调了一个观点：忽视开源等于闭着眼睛编码。他还透露了 KiCanvas 的扩展路线图，相关代码与计划均已公开在 GitHub 上。

技术更新与改进

最后是技术演进的部分：

• gltfpack 的引入使 glb 文件的压缩效率更高，加载速度更快。
• 通过将 OCCT 从 7.6 升级到 7.8，修复了颜色丢失的问题。
• 修复了 VRMLLoader 的相关问题，同时为 SWIG 项目报告了 MSVC 的一个编译错误。

结束语

感谢 Ethan Chien 的精彩分享。图纸查看器让工程师无需安装笨重的客户端即可直接查看原理图与 PCB；而 AI 助手的加入，进一步降低了信息获取的门槛——再也不必像过去那样，在多个网站之间来回切换，只为查询一个数据手册。
