PW6606 PD诱骗取电芯片支持PD3.2和QC3.1多协议

概述

先来聊聊PW6606这颗芯片——它其实就是一个高度集成的USB电源传输接收端（Sink）控制器，专门干“快充协议诱骗”这档子事。简单说，把它装进受电设备（比如手机、平板、笔记本）里，它就能代表设备跟快充充电器“谈判”，主动要求更高的输出电压（9V、12V、20V等等），而不是傻傻地接受默认的5V。通过精确模拟快充协议里的电压请求过程，它能让设备与充电器无缝对接，充电更快、效率更高。

工作原理

PW6606支持的协议相当齐全——PD 3.2/3.1/3.0/2.0和QC 3.1/3.0/2.0都不在话下。它会先检测充电器类型和支持的协议版本，然后自动选一个最合适的通信方式跟充电器“对话”。通信过程中，PW6606靠调整内部或外部的电阻值，向充电器发送特定的电压请求信号。充电器收到信号后，按照协议要求调整输出电压，满足受电设备的需求。整个过程一气呵成，不需要用户操心。

主要特点

• 多协议支持：PD和QC双管齐下，主流快充协议全覆盖，市场适应性很强。
• 高集成度：关键电路和元件都集成在芯片内部，外围电路极其简洁，系统成本降得下来。
• 灵活可调：通过外部电阻就能设置目标电压——换根电阻，电压就变，方便得很。
• 自动降级机制：万一请求的电压超出充电器能力，它会自动往下试，确保充电过程不翻车。
• 高耐压引脚：CC1、CC2、D+、D-这些引脚都能扛到28V，系统稳定性和安全性有保障。

测试项目

2.1 诱骗电压测试

测试目的：看看PW6606能不能通过外部电阻老老实实请求到目标电压。

测试方法：
准备几颗不同阻值的电阻：15kΩ对应20V，10kΩ对应15V，4.7kΩ对应12V，1kΩ对应9V，依此类推。然后拿USB C口充电器和USB A口充电器分别连上PW6606开发板，换一次电阻，测一次电压。用万用表或示波器记录实际输出，跟目标值比对。

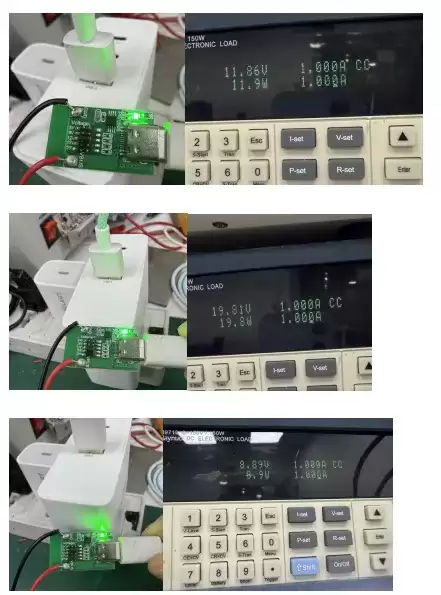

测试图片（这里展示的是实际测试连接、电阻设置和电压测量过程）：

测试结果：
用15kΩ电阻时，USB C口充电器输出20V，USB A口充电器同样给出20V。换10kΩ电阻，两个口都给出15V。其他电压档位一一验证，全部正确，没有偏差。

2.2 协议兼容性测试

测试目的：验证PW6606能不能正确识别并处理PD和QC两种不同的快充协议。

测试方法：
准备一个支持PD的Type-C充电器，一个支持QC的Type-A充电器。分别接上PW6606开发板，换电阻设目标电压，观察芯片能否识别充电器类型和协议版本，并成功请求到目标电压。

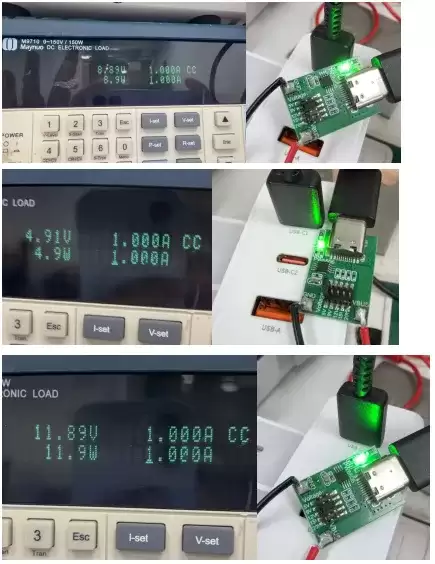

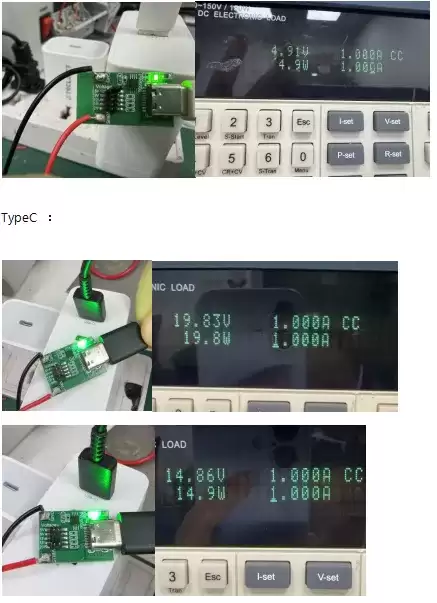

测试图片（Type-A接口的测试场景）：
TypeA：

测试结果：
PW6606成功识别了PD和QC协议，并根据充电器类型自动切换通信方式，每个目标电压都稳稳拿到手，协议兼容性没得说。

2.3 自动降级机制测试

测试目的：验证当请求电压超出充电器支持范围时，PW6606能不能自动“退一步”，保证充电稳定进行。

测试方法：
找一个最大只能输出12V的充电器。用PW6606开发板通过电阻设置请求20V，然后观察输出电压的变化。

测试图片（自动降级过程及最终稳定输出的波形/读数）：

测试结果：
请求20V时，充电器表示“办不到”。PW6606立刻自动降级——先试15V，失败，再试12V，成功！最终输出稳定在12V，自动降级机制非常有效。

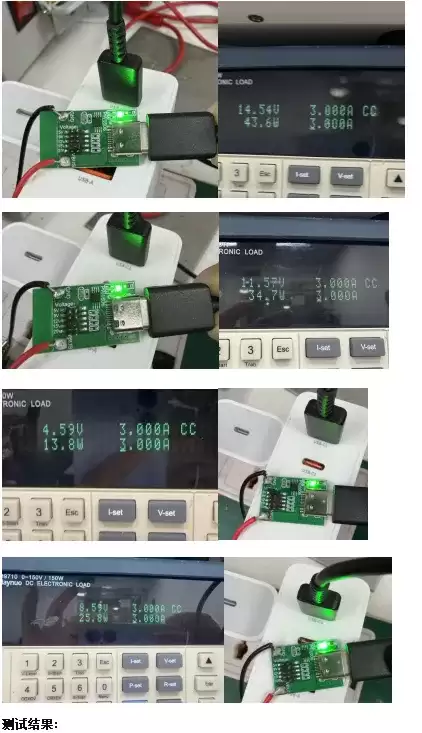

2.4 输出/负载电流测试

测试目的：在不同输出电压和负载条件下，验证PW6606的工作稳定性。

测试方法：
准备一个支持高功率（100W）的PD充电器。用PW6606开发板分别设置20V、15V、12V输出。在每个电压下，接上电子负载仪，逐步增加电流到额定值（比如5A、3A），同时记录输出电压和电流的变化。

测试图片（5A负载测试场景）：
5A测试：

（注意：需要使用100W起的USB C to USB C数据线，60W的USB to USB C线只能承受60W。）
3A测试：

测试结果：
在20V/5A、15V/3A、12V/3A等各种组合下，PW6606都工作得稳稳当当，输出电压和电流完全符合设计要求。这颗芯片的可靠性，实测下来确实靠谱。
