用大白话讲清楚人工智能DETR模型原理

DETR模型简介：端到端目标检测的革命性方案

DETR，全称为DEtection TRansformer，中文常译为“检测变换器”，是专为目标检测任务设计的Transformer模型。

从构成来看：DET代表目标检测，R则指向著名的Transformer架构。两者融合，形成了一个专注于目标检测领域的端到端Transformer模型。

与需要手动预设锚框、依赖非极大值抑制（NMS）算法筛选冗余预测框的传统YOLO系列算法不同，DETR模型的设计初衷，正是为了从根源上解决这些繁琐的人工操作与复杂的后处理流程。

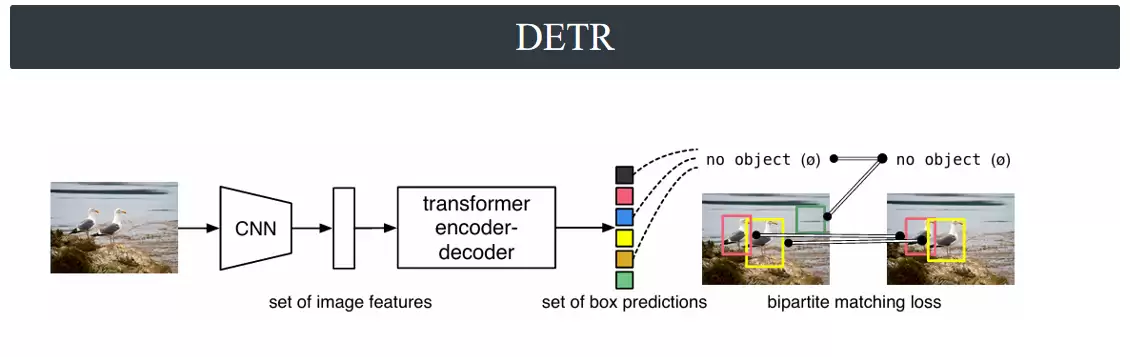

我们来逐步拆解DETR的整体工作流程：

首先，一张图像被送入卷积骨干网络，用于提取图像的深层特征信息。接着，DETR将提取到的特征图展平，并送入一个完整的Transformer模型——该模型同时包含编码器与解码器结构。

Transformer最终会固定输出100组预测结果，对应100个目标“查询”。每组结果均包含两类关键信息：目标的类别以及预测框的坐标。

由于一张图中通常不会恰好包含100个物体，对于未匹配到真实目标的预测框，DETR会统一将其标记为“无目标”类别；而有效目标的预测框，则被映射回原图，与数据集中的真实标注框进行比对。

在训练阶段，DETR采用“二分图匹配”方式，对预测框与真实框进行一对一匹配，并计算专属的匹配损失。通过反向传播持续优化模型参数，不断缩小预测框与真实框之间的坐标误差与分类误差，从而逐步提升检测精度。

到了推理阶段，流程更为简洁：模型无需锚框，也无需非极大值抑制（NMS）这类后处理步骤，直接输出有效目标的边界框坐标与对应类别，一步到位，实现端到端的目标检测。

二分图匹配损失详解：如何实现最优配对

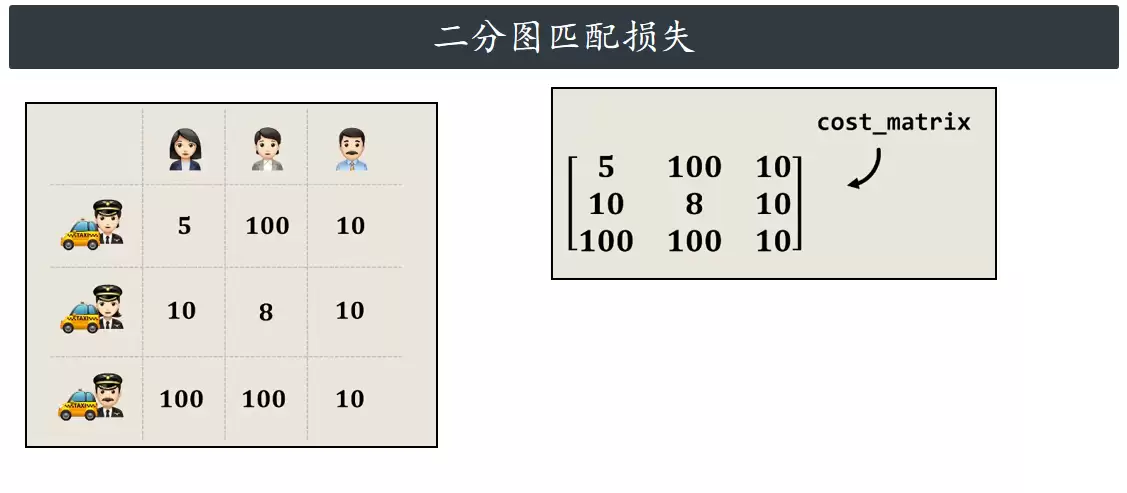

设想一个场景：现有3名司机与3名乘客，需要完成一个合理的匹配调度。目标是让整体出行的总成本最低。此时，可以构建一个成本矩阵，直观展示每一位司机分别接送每一位乘客所产生的单独成本，以此作为最优调度的计算依据。

实际上，DETR中预测框与真实框的匹配逻辑，与上述司机和乘客的调度原理完全一致。

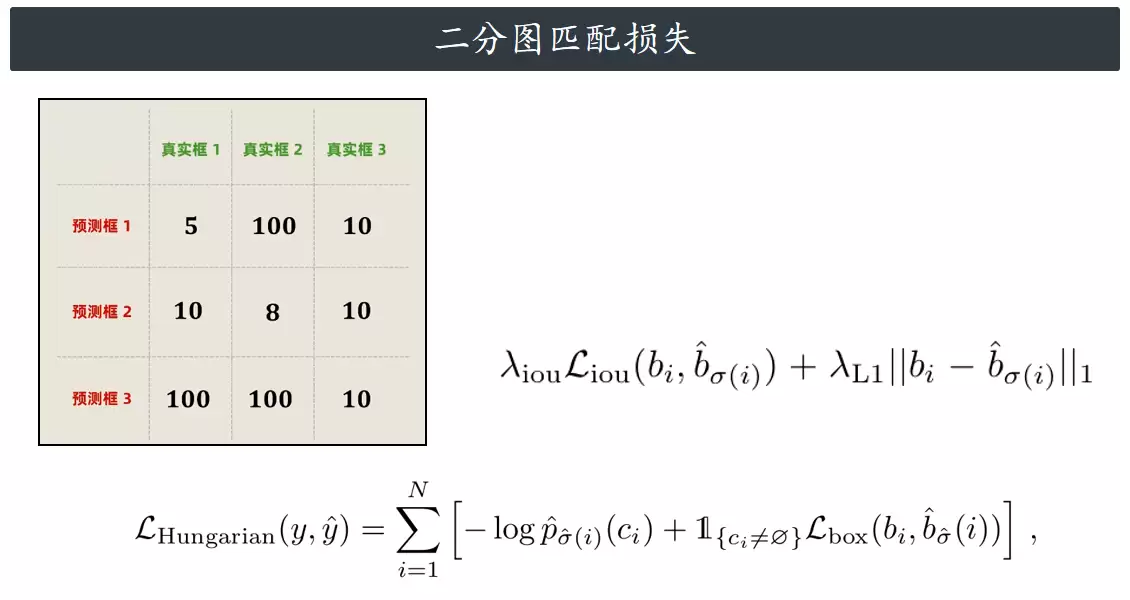

我们可以构建一个损失矩阵，矩阵中的每个数值，都代表单个预测框与单个真实框之间的匹配损失。随后，通过二分图匹配算法，自动计算出哪个预测框与哪个真实框契合度最高、整体损失最小，直接完成一对一的最优配对。正是依靠这种全局最优的匹配方式，DETR才能免除非极大值抑制（NMS）来筛选重复框，从而省去了后续处理步骤。

DETR默认设置固定数量N=100，即固定生成100个预测框。模型默认一张图中的目标物体数量不会超过100个，这足以覆盖绝大多数检测场景。

二分图匹配的核心作用，就是确定：第i个真实目标，应该对应匹配哪一个预测框。

整体损失函数主要由分类损失与回归损失两部分组成：

第一部分是分类损失。假设真实物体是猫，模型就要让猫这个类别的预测概率无限接近1；损失计算时会对概率取负值，概率越高、预测越准，分类损失就越小。同时还会加入一个指示函数：只有当真实目标不是背景、是有效物体时，才会计算分类损失，背景类不参与损耗计算。

第二部分是边界框回归损失，用于约束预测框的位置与大小。

回归损失又细分为两项：

• 一是绝对值误差，主要用于衡量预测框中心点的偏移距离，以修正框的位置偏差；
• 二是交并比误差，用于约束两个框的重合程度，确保预测框与真实框的面积、范围尽量贴合。

DETR正是依靠二分图匹配完成框的一对一分配，再将分类损失与回归损失联合优化，既保证了物体类别的预测准确度，又能让检测框的位置、尺寸精准地贴合真实目标。

模型架构解析：从特征提取到目标检测

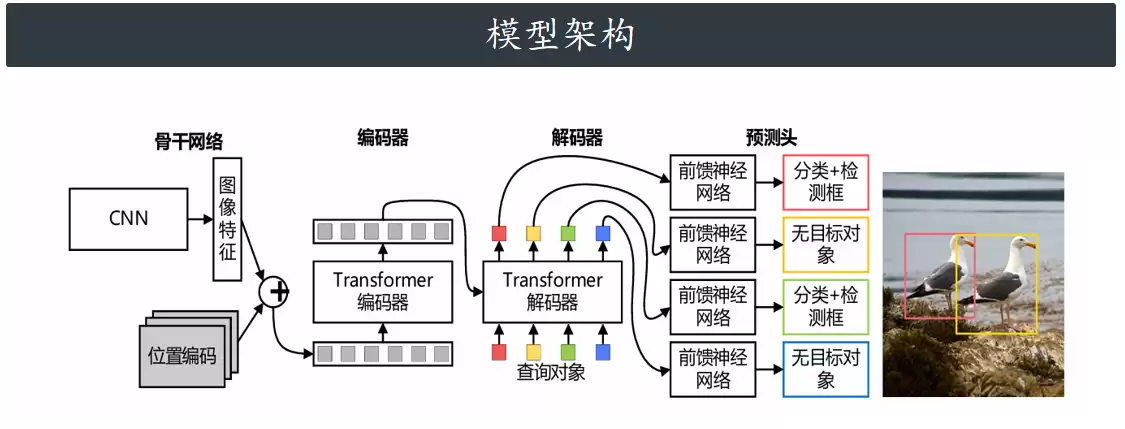

先看骨干网络部分：我们让一张图像经过卷积神经网络（CNN），目的就是提取图像的特征。提取完特征后，需要与位置编码进行加法运算，这样模型才能感知图像中各像素的位置关系，然后再将加法后的结果传送给Transformer模型。

这里的位置编码有两种方式，与大家熟悉的操作一致：第一种是正弦余弦编码，与原始Transformer所用方法完全相同，简单说就是用正弦标记图像像素的横坐标位置，用余弦标记纵坐标位置，固定不变；第二种是可学习的位置编码，无需复杂操作，只需初始化一个位置编码矩阵，模型训练时自身就能逐步优化调整。

接下来看Transformer模型，它分为编码器与解码器两部分。先说编码器：它用到的是刚才卷积神经网络提取的特征，核心作用是在这些特征之间进行注意力计算，让不同位置的特征建立关联。举例来说，图像中有一头牛，编码器能让“牛头”和“牛尾”的特征产生联系，这样模型才能辨识出这是一头完整的牛，而非零散的部位。

编码器处理完毕后，将结果传递给解码器。解码器的核心作用，是利用编码器学到的特征相关性，将图像中的物体组合识别出来，并绘制出对应的预测框。这里要提到“目标查询”（Object Query，简称OQ）——它相当于一个向解码器“提问”的角色。例如，它会问解码器：“这张图像中有人形物体吗？”“图像右下角有没有圆形物体？”OQ初始是一个全零的张量，待解码器训练完成后，其输出会传给前馈神经网络（即检测头），每个前馈神经网络专门负责预测一个物体，最终模型会将预测出的边界框绘制在原始图像上。

为便于理解，我们结合具体的张量尺寸来梳理整个流程（无需记忆过于复杂的细节，理解过程即可）：

假设输入的图像是一个（3, 800, 1066）大小的张量（3是图像通道数，800和1066是图像的高和宽）。经过卷积神经网络处理后，图像的长和宽均缩小至原来的1/32，变成（2048, 25, 34）大小的张量（2048是特征通道数，25和34是缩小后的高和宽）。

随后，这个张量会经过一个2D卷积层，将特征通道数从2048压缩至256，变成（256, 25, 34）的张量；接着与同样为（256, 25, 34）大小的位置编码进行加法运算，融合特征与位置信息。

之后，这个融合后的张量会被变形为（850, 256）大小的张量，传递给Transformer编码器——这里的850由25×34得来（缩小后的高×宽），可理解为“编码长度”，256则是每个特征token的嵌入维度。编码器处理完成后，张量形状保持不变，仍为（850, 256），直接传递给解码器的交叉注意力层。

解码器的输入是一个（100, 256）大小的张量，100对应之前提到的100个预测框（模型默认一张图最多100个物体），256依然是token的嵌入维度。解码器处理完成后，输出形状仍为（100, 256），再传递给前馈神经网络（检测头）。

最后，检测头会输出两个结果：一个是1×91的类别预测值（91代表所有可能的物体类别，包含背景），另一个是1×4的预测框坐标（对应预测框的位置与大小）。

这里补充一个与之前“司机-乘客调度”一致的逻辑：我们可以构建一个矩阵，行对应100个预测框，列对应图像中的真实物体，矩阵中的每个数值，代表“第i个预测框匹配第j个真实物体”的总损失（包含分类损失与回归损失）。通过二分图匹配算法，找到让整体损失最小的一对一匹配方式，直接确定每个真实物体对应的最优预测框，这样就无需再做NMS处理。

检测头部分包含两个并行的子网络：一个负责预测物体的类别，另一个负责预测边界框的坐标，两者独立输出，最终合并形成完整的检测结果。

同时，目标查询（Object Query）是一组可学习的张量，它是解码器的输入，而非编码器的输出。你可以将其理解为解码器提前准备好的一批“问题”——例如“图像中是否有物体？它在哪？它是什么？”——解码器带着这些问题去查询编码器提炼出的图像特征。OQ初始值为零，但附带一个可学习的位置编码，用于区分不同的查询槽位。

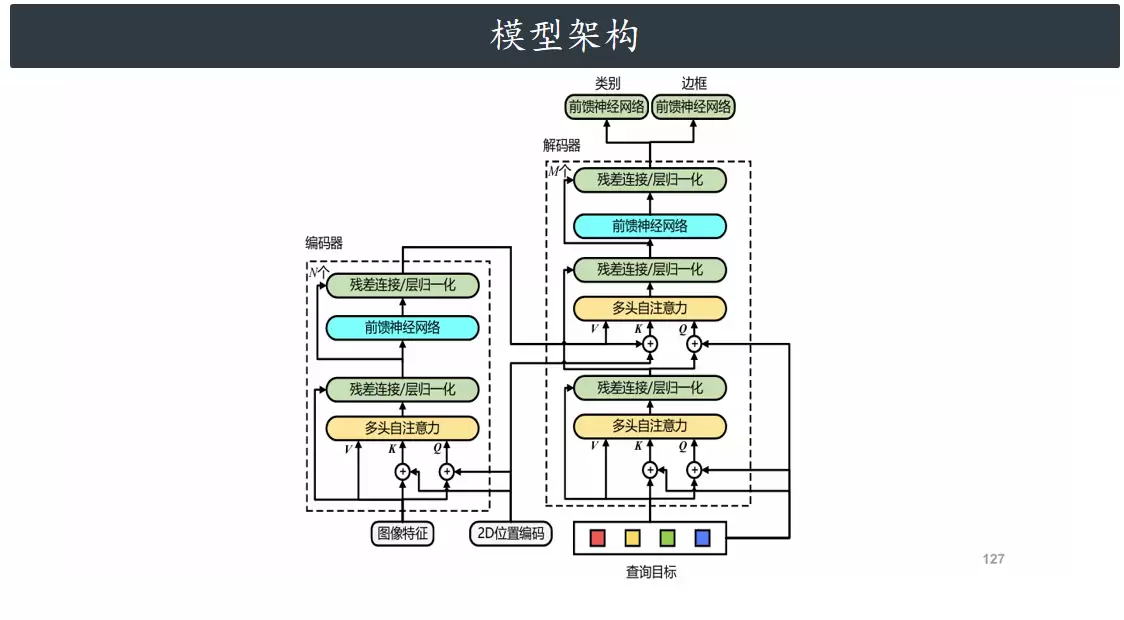

在位置编码方面：编码器中，每一层的自注意力计算里，位置编码都会加到K和Q上；在解码器中，每一层交叉注意力的K（来自编码器的输出）也会加上对应的位置编码，而OQ本身扮演了解码器Q的位置编码角色。而且这种加法在编码器和解码器的每一层都会重复进行，各执行6次。

解码器的每一层并非从零开始，它会把上一层输出的预测结果（物体的类别与位置）以残差连接的形式传入下一层，相当于“带着上一轮的结论继续优化”。这样做的好处是，预测结果可以在每一层被逐步精细化。

举个例子：第一层解码器可能只能模糊地感知到“图像中有个人”；到了第二层，结合更多上下文信息，发现“这个人站在画面右侧”；到了第三层，进一步细化，识别出“这个人正举着双手”。每一层都在前一层的基础上推进，最终得到更准确的检测结果。
