SK海力士台北展HBM4E 48GB 12层堆叠带宽4TB/s

2026年的台北国际电脑展上，SK海力士扔出了一颗重磅冲击波——他们展出了下一代HBM4E高带宽内存的样品，目标直指英伟达、AMD等厂商即将推出的AI数据中心GPU平台。这背后其实是一个很明确的信号：随着生成式和推理型AI模型规模越滚越大，行业对更高带宽、更大容量、更高能效的存储需求已经到了“饥渴”的程度，而HBM4E就是在这个节骨眼上，被视为HBM4基础上的又一次重大跨越。

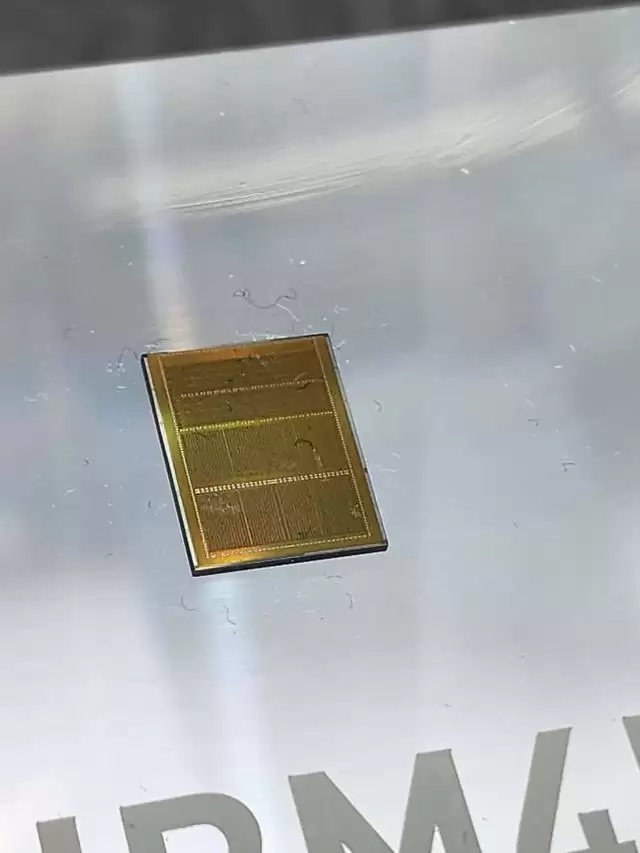

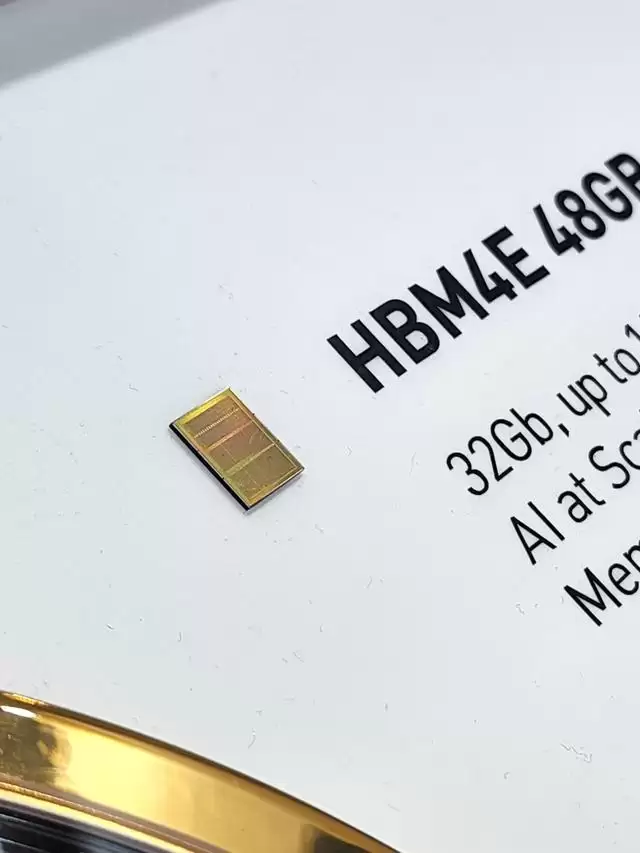

具体来看，这次展出的HBM4E单颗芯片采用了32Gb的芯粒，相比HBM4，裸片密度提升了大约33%。这里有个很有意思的细节：HBM4E通过12层堆叠就能实现48GB的容量，而之前要达到同样的容量通常需要16层堆叠。这意味着什么？意味着在保持容量不变的前提下，封装高度和复杂度都有望降下来，给系统设计留出了更多余地。性能方面同样激进，HBM4E单引脚速率最高可以达到16Gbps，比HBM4提升了大约37%，单颗带宽直接冲到了4TB/s，创下了这类产品的新纪录。

业内人士都很清楚，英伟达的Rubin以及AMD的MI400系列等新一代AI数据中心GPU，今年就会陆续采用HBM4内存方案，而HBM4E就是后续升级的方向。SK海力士这次在展会上提前亮出样品，摆明了是在抢跑下一阶段HBM竞争的赛道。从目前的信息看，HBM4E预计会先出现在计划明年推出的英伟达Rubin Ultra GPU上，再往后一代的产品，则可能采用多GPU与HBM4E芯粒的高密度封装，进一步拉高AI算力和内存带宽的天花板。

把这条技术线拉长了看，HBM4E其实延续了HBM家族在带宽和能效上的迭代逻辑。之前的HBM3E，在36GB、12层堆叠的配置下，已经做到了每颗1.2TB/s级别的带宽和功耗改进；而HBM4在48GB、16层堆叠的形态下，进一步提高了针脚速率和总体带宽。现在HBM4E公布的数据，是在同样的48GB容量下，用更高的单芯密度和更少的堆叠层数，实现了带宽和功耗效率的同步提升。这对AI推理和训练等高负载场景来说，是一个很关键的内存瓶颈缓解方案。

不止HBM：堆叠式NAND与AI PC的完整布局

除了HBM这条主线，SK海力士在展会上还披露了一个很有意思的新型堆叠式NAND方案——“AI-N B”。这个方案借鉴了HBM的通孔硅穿接（TSV）堆叠思路，把多层NAND芯片纵向堆叠起来，目标很明确：实现“HBM级带宽、SSD级容量”的组合能力。直白点说，就是为大规模AI推理提供更高吞吐的存储系统，同时缓解当前高带宽存储供应紧张带来的产业压力。这个思路和业内其他厂商提出的HBF、Z-Angle等技术路径有不少相似之处，大家都在尝试用三维堆叠加高速互连的方式，去弥合高带宽内存与大容量存储之间的性能和成本鸿沟。

在客户端和终端侧产品上，SK海力士也没有闲着。他们展示了多款面向“AI PC”的新品，其中包括基于1cnm工艺的96GB LPCAMM2内存模组。这个模组采用LPDDR5X标准，传输速率最高能达到9.6Gbps，预计今年晚些时候会随着新一代AI PC平台一起推向市场。固态存储这边，V9 NAND系列也亮相了，提供QLC和TLC两种颗粒形态，单颗容量最高能做到2TB，还可以封装成紧凑型cSSD产品。主打的就是小型化设计和能效，而且采用了无DRAM架构，进一步优化成本和功耗表现。

整体来看，从HBM4E到堆叠式NAND，再到高密度LPCAMM2和V9 NAND SSD，SK海力士在这次台北国际电脑展上，把围绕AI数据中心和AI PC两大方向的存储布局展示得相当完整。在AI算力与存储需求同步爆发的这个时间点，新一代高带宽、高密度、低功耗的存储产品，已经成了GPU等计算芯片释放性能的关键支撑。而HBM4E样品的首次公开亮相，无疑是下一轮HBM技术竞争中最具标志性的信号之一。
