英特尔Nova Lake-S台式机处理器首曝 LGA 1954接口样品

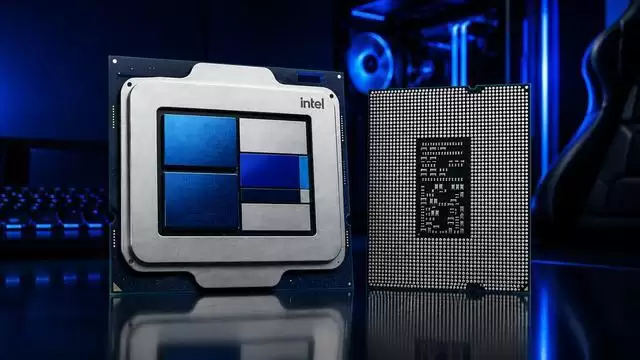

近日曝光的图片显示，英特尔下一代 Nova Lake-S 台式机处理器的实物照片已在社交平台上流传开来。最直观的变化在于其采用了全新的 LGA 1954 插槽——这绝非小幅升级，而是桌面平台一次颇具力度的重大更新。当然，目前这批芯片仍属于早期工程样品阶段，尽管已开始向合作伙伴分发，但距离正式上市确实还有相当一段距离。

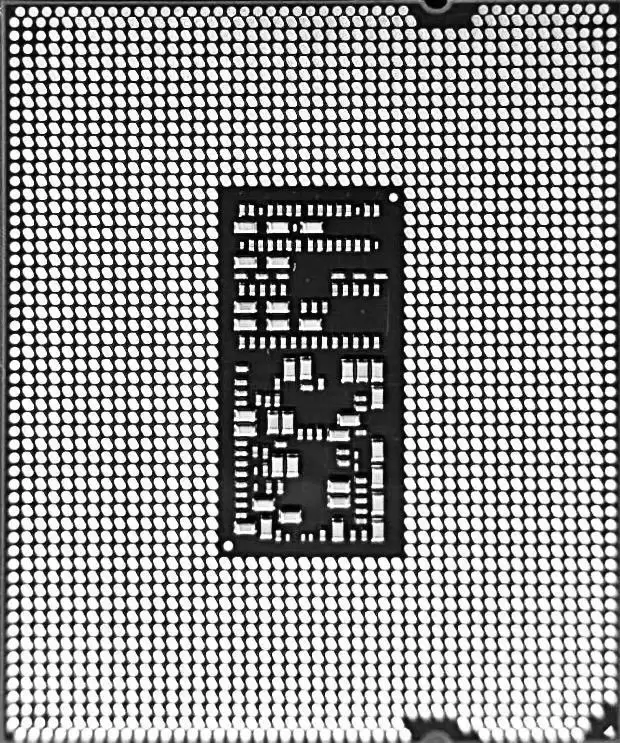

从清晰曝光的照片来看，这颗 Nova Lake-S 处理器的背面触点布局与目前任何在售产品都截然不同——边缘区域布置了更多接触焊盘，且至少能数出 35 颗电容（当前 Core Ultra 9 285K 背面为 36 颗）。更关键的是，插槽限位缺口的位置也发生了改变：相比采用 LGA 1851 插槽的 Arrow Lake-S，缺口从左侧移到了右侧。这意味着新处理器无法在物理上兼容老插槽，尺寸与定位完全属于两个世代。曝光者还补充道：其正面观感与英特尔第 12 代 Alder Lake 处理器“几乎一致”。外观虽略显怀旧，但内部架构已采用新一代设计重新打造。

根据此前 Computex 上释放的渠道信息，Nova Lake 台式机处理器预计于 2027 年初正式上市，归入 Core Ultra Series 4 / Core Ultra 400 产品家族。这一代将搭载全新的 Coyote Cove 性能核心（P-Core）以及 Arctic Wolf 能效/低功耗核心（E/LP-Core），图形部分也升级至 Xe3 / Xe3P 集成显卡架构——这可以说是一次架构层面的全面革新，瞄准的正是高性能与能效并重的桌面应用场景。

在产品形态方面，Nova Lake 桌面阵容分为两种：单计算芯片（Single-Compute Tile）和双计算芯片（Dual-Compute Tile）。单芯片版本最多提供 28 个核心，并配备最高 144 MB 的片上大容量缓存（bLLC）；而双芯片版本最高可达 52 个核心，对应最多 288 MB 的 bLLC 缓存。可以看出，整体缓存规模相比现有平台有了大幅跃升。新平台基于 LGA 1954 接口，搭配 900 系列芯片组主板，规划上将于 2027 年初随处理器一同上市。

Nova Lake-S 整体规格细节

按照最新规划，Nova Lake-S（即 Core Ultra 400）可被视为近年来英特尔桌面平台幅度最大的一次升级。其最大核心数为 52，线程数同样为 52——这意味着它不再支持超线程，但核心规模本身已足够惊人：最多 16 个 P-Core、32 个 E-Core 和 4 个低功耗 E-Core，完全是面向极限多线程负载场景而设计。在缓存方面，L2+L3 总缓存最高可达 160–320 MB，再算上 144–288 MB 的 bLLC 缓存，这种堆叠力度应能有效缓解高核心数带来的内存带宽压力。

在内存与扩展性上，新平台依旧围绕 DDR5 内存设计。在 1DPC（单条内存插槽）搭配单面颗粒的配置下，最新目标是支持最高 8000 MT/s 规格，并兼容 CUDIMM 形态的内存。I/O 方面，平台最多可提供 36 条 PCIe 5.0 通道和 16 条 PCIe 4.0 通道，高端显卡与多块高速 SSD 的带宽需求基本无忧。处理器的 PL1（基础功耗）预计在 125–175W 之间——但双计算芯片的高端型号最大功耗可接近 700W；而单计算芯片版本则大约在 350W。这一功耗水平，显然是在为高端发烧级及工作站级别场景预留空间。

与 AMD Olympic Ridge 的简单对比

既然谈及旗舰级桌面平台，同世代的竞品自然不可忽视。报道中也引用了 AMD Olympic Ridge 平台的部分规划参数作为简单对比。具体来看，基于 Zen 6 架构、采用台积电 N2P 工艺的 Olympic Ridge，最高提供 24 核 48 线程，最高 L3 缓存为 96 MB，并继续沿用 AM5 插槽平台，内存计划支持最高约 7200 MT/s 的 DDR5 CUDIMM 配置，平台最大功耗预计在 125W 以上。两个平台均计划于 2026 年下半年陆续亮相，真正在市场上正面交锋，预计将在 2027 年的高端桌面领域展开。

回到开头的话题：随着 LGA 1954 样品实物首次曝光，Nova Lake-S 的外观及部分关键规格已逐渐明朗。在新架构、高核心数、大缓存以及更高内存/PCIe 带宽的加持下，这一代产品确实称得上英特尔近年来最具跨度的桌面平台更新。而它与 AMD Olympic Ridge 之间的竞争，也势必成为未来高端 PC 市场最值得关注的一大看点。
