UG实体部件中创建倾斜槽的详细方法
UG NX软件的功能库远比我们日常用到的要深得多，很多技巧都是在反复实践中偶然发现的。比如在实体部件里创建倾斜槽，看似基础，但用对方法能让效率翻倍。今天就来拆解一个实用的小技巧，以在一个长方体中创建两条倾斜槽为例，一步步说清楚。 1、首先在原基准平面上创建一个长方体。关键一步是：需要明确倾斜槽的倾斜
UG NX软件的功能库远比我们日常用到的要深得多，很多技巧都是在反复实践中偶然发现的。比如在实体部件里创建倾斜槽，看似基础，但用对方法能让效率翻倍。今天就来拆解一个实用的小技巧，以在一个长方体中创建两条倾斜槽为例，一步步说清楚。

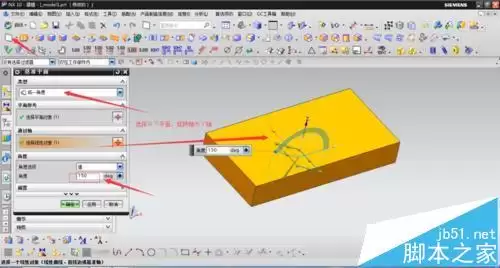

1、首先在原基准平面上创建一个长方体。关键一步是：需要明确倾斜槽的倾斜角度，然后用基准平面命令把原基准面旋转到对应的角度。具体操作可以参考下图，思路很直接——先定好槽的走向基准面。
2、接下来创建倾斜槽的草图。一个更快的办法是从拉伸命令直接进入草图绘制，不必单独新建草图。画槽时对尺寸和位置进行严格约束。如果是不规则的槽，可以利用前面的实体边线做辅助约束，也可以额外画几条辅助线段帮忙定位。
3、然后进行拉伸。拉伸方向垂直于草图平面，两边选择贯通。如果槽带有锥度，可以在拉伸的“拔模”选项里设置，同时注意定义起始位置和终止位置，布尔运算选“求差”。这样拉伸出来的就是实体上的槽。
4、最后一个槽已经搞定，另一个槽可以通过镜像来完成。选择插入 → 关联复制 → 镜像特征，选取刚才的拉伸特征作为镜像对象，以中间的YZ基准平面为镜像平面，完成倾斜槽的镜像。最终效果如下图。
注意事项：如果在倾斜基准面上选择原实体边线时出现问题，可以先把边线提取出来，转换成参考对象，再进行约束。这个小技巧能绕开不少约束报错。
