基于Arango构建集成电路硬件设计知识图谱（02）

接上篇《基于 Arango 构建集成电路硬件设计知识图谱 01》

为何选择 Arango 来承载硬件图谱？

为什么是 Arango 来扛这个活呢？有三项原生能力，让它在应对这类工作负载时显得特别对路。纯粹的图数据库或者向量数据库，单独拎出来，都无法同时满足这三项要求。

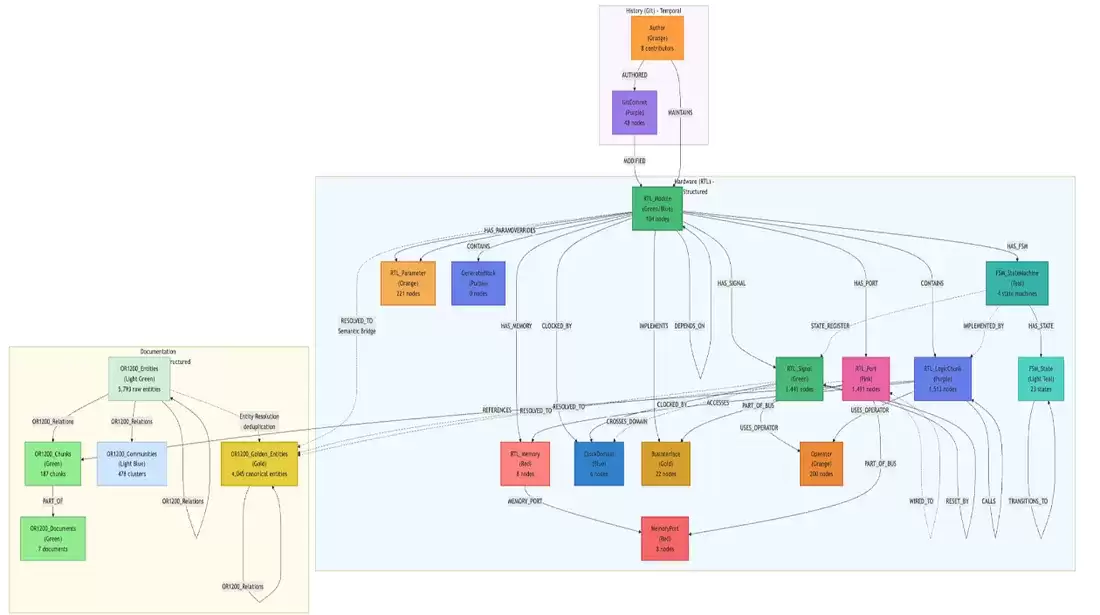

图 5：硬件设计知识图谱模式

基于 Leiden 算法的归纳式社区发现

图谱有一个很厉害的本事：它能自动识别出那些没有任何单一文档定义过的隐藏子系统边界，并把这些子系统的整体功能意图呈现出来——哪怕这些子系统的组件分散在几百份文件里。这背后靠的就是 Leiden 社区发现算法。简单来说，Leiden 算法通过最大化模块度来对节点进行分组：它在图谱的子集里寻找连接紧密的边簇，同时尽量减少跨簇的边。

Leiden 在 Arango 框架内原生运行，不需要预先标记任何子系统定义，就能找出这些隐藏的社区。这意味着什么？意味着 AI 可以仅凭图结构，就总结出整个子系统的功能意图，即便根本不存在对应的架构文档。

再说说 Leiden 和 Louvain 的区别。Leiden 是较老的 Louvain 算法的改进版。Louvain 有个毛病：它可能会产生内部互不连通的社区——某个节点可能被分配到一个它根本没法到达的社区里。而 Leiden 增加了一个细化阶段，确保每个社区内部是连通的。这对于 IC 图谱分析来说至关重要：一个不连通的社区会误导 AI，让它把毫不相关的子系统混在一起总结，那结果可就乱套了。

通过 SmartGraphs 实现可扩展性

硬件图谱的规模增长是个不小的挑战。一个现代 SoC 的门级表示，可能包含超过 10 亿条边。在这样的数据集上执行分布式图查询，会引发所谓的“网络扇出”问题：每一次遍历跳转，都可能需要从不同机器上的不同分片获取数据，结果就是每次跳转的网络延迟成倍增加。

Arango 的 SmartGraphs 解决了这个问题。它利用用户自定义的分片键（在我们的案例中，就是模块的顶层子系统），把相关的 IP 模块块放在同一个物理数据库分片上。这样一来，一条穿过总线架构的 10 跳遍历，绝大多数跳转都能保持在分片内完成，跨分片的网络调用就被大大减少了。我们在一个包含 3 个仓库、18 万条边的图谱上做过测试，和默认的哈希分片图谱相比，SmartGraphs 把跨分片查询减少了 80% 以上。

混合查询执行 — 消除应用层拼接

这是决定性的架构差异所在。在“图数据库 + 向量数据库”分离的架构（非 Arango）中，一次查询的生命周期是这样的：

先在应用代码里对查询做向量嵌入；然后去查向量存储，拿到候选 ID 列表；再把 ID 传回应用层；接着用这些 ID 发起一个单独的图查询；最后在应用代码里合并结果并重新排序。

每一步都是一次独立的 I/O 操作。应用层活生生变成了一个有状态的协调器，而连接逻辑呢，藏在了数据库优化器完全看不到的代码里。

而在 Arango 中，向量相似度搜索和图遍历可以在同一个 AQL 查询中、同一个引擎执行上下文内完成。不需要任何应用层的连接操作。优化器能看到完整的查询计划，并且在分支被实际遍历之前就能对它进行剪枝。这才是真正的高效。

原生 AQL：编写跨仓库查询

AQL（ArangoDB 查询语言）是一种声明式查询语言，它把 SQL 风格的过滤、图遍历和向量搜索融合在了一起。下面这两个例子会告诉你：在碎片化的技术栈里需要多服务编排才能完成的硬件查询，在 AQL 中如何变成一次直通操作。

查询 1：跨时空与跨仓库演化谱系追踪

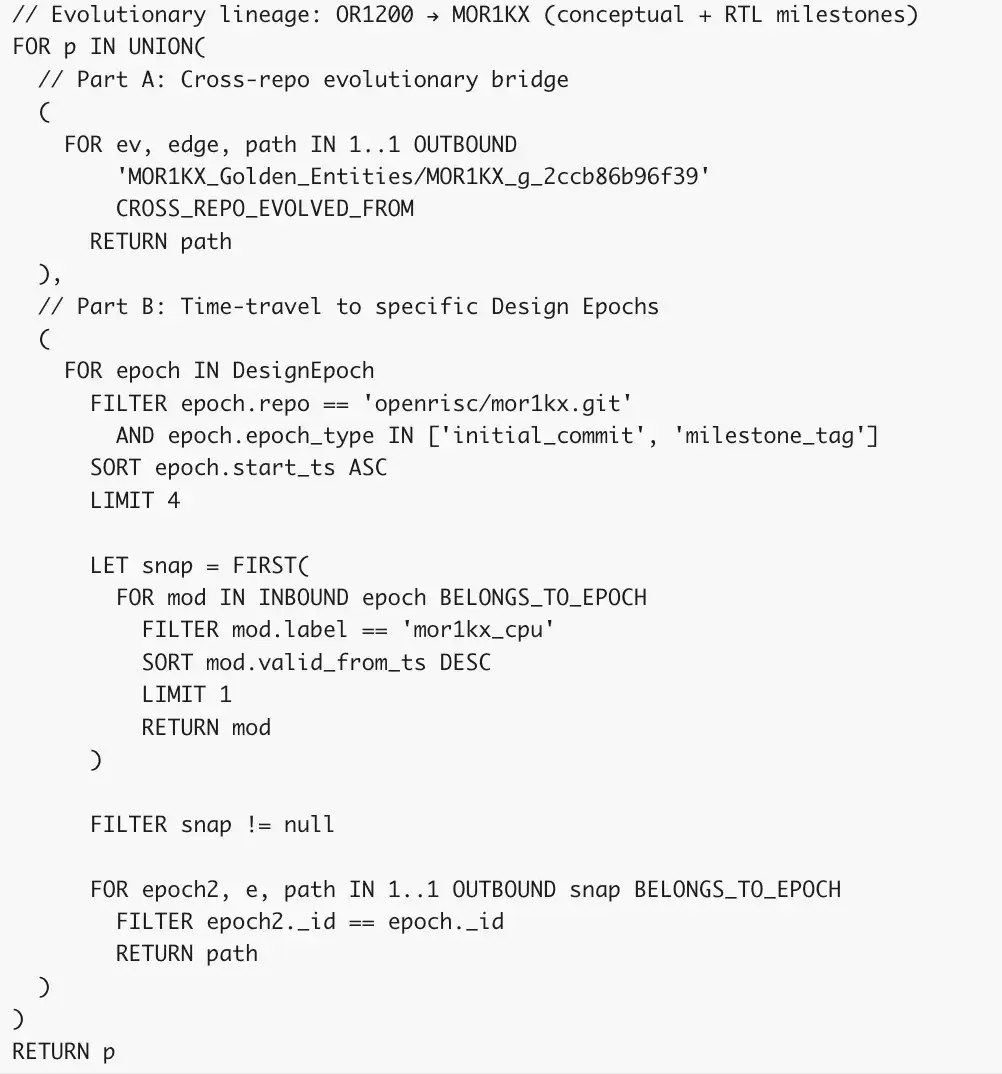

这个查询利用了 ArangoDB 的混合搜索能力，跨越不同的代码仓库和设计纪元，追溯某个模块的架构前身。

查询执行逻辑：混合式跨仓库谱系分析

该查询通过同时运行两路独立的搜索——一路横向扫描不同仓库，一路纵向穿越时间轴——并将结果统一合并，完整描绘出一颗处理器的演进全貌。

统一策略：查询就像一个包装器，并行执行两个不同的子搜索（A 部分与 B 部分），然后把两路搜索发现的结构化路径合并成一个统一的返回结果。

A 部分：追踪跨仓库的祖先模块
第一路搜索从一个高度特化的“黄金实体”开始，它代表了现代 MOR1KX 处理器中的某个核心部件。紧接着，沿一条明确标记为“演化桥接”的关系边向外迈出一步。这其实是在问数据库：“这个 MOR1KX 实体是从哪个完全不同项目（比如 OR1200）里的遗留组件演化而来的？”并且抓取这条连接路径。

B 部分：穿越 Git 历史的时间旅行
第二路搜索切换了视角，聚焦于按时间顺序排列的历史。它扫描数据库中的“设计纪元”（Design Epochs），专门筛选出属于 MOR1KX 仓库的主要里程碑和初始提交。把这些历史事件按从旧到新排序，然后截取前四个主要里程碑。针对每一个历史瞬间，搜索图谱，找出在那个时间点上处于活跃状态的 CPU 模块的精确快照。过滤掉那些 CPU 模块还不存在的里程碑。一旦找到正确的历史快照，就追踪连接这些快照与其相应里程碑的路径。

最终产出：查询执行完毕时，会交付一个统一的数据集，它既明确展示了 MOR1KX 是从哪个更早的架构演化而来，又包含了其主 CPU 模块在前四个重大历史版本中一步步演变的快照记录。

查询 2：全文检索与图遍历混合查询

这个查询把 Arango 的全文索引和图遍历结合在一起，只需要一次直通操作——不需要任何应用层拼接——就能找出所有与 ECC（纠错码）规范相关的高关键性 RTL 模块。

查询执行逻辑

• 全文精准匹配：FULLTEXT(Specifications, 'description', 'prefix:ECC') 调用 ArangoDB 内置全文索引，检索 description 字段中包含以“ECC”为前缀的词汇的规范文档（比如 ECC、ECC_UNIT）。关键点：这里用的是基于词干的前缀匹配（phrase-level），不是向量相似度计算，确保术语精准覆盖。
• 受限图遍历：FOR v, e IN 1..2 ANY doc 从匹配规范节点出发，双向扩展至多 2 跳，把搜索范围严格限定在规范节点的直接结构邻域（immediate structural neighborhood）。这样设计的意图是：避免全图遍历的资源开销，聚焦与规范强关联的局部子图。
• 关键性动态过滤：FILTER v.criticality == 'High' 在遍历过程中实时剪枝，排除非高关键性（non-high-criticality）模块，大幅压缩中间结果集的规模。
• 结构化排序与截断：SORT e.similarity_score DESC 依据 SEMANTIC_BRIDGE 边的结构相似度评分（0.0–1.0，1.0 为最高）降序排列。LIMIT 5 仅返回 Top 5 结果至 LLM 上下文窗口，实现 92% 的上下文 token 压缩率，兼顾结果质量与推理效率。

技术价值

这个方案通过索引驱动过滤与图遍历的深度耦合，在单次数据库操作中完成语义关联分析，显著降低了应用层的数据处理复杂度，为硬件设计验证提供了高精度、低延迟的谱系追溯能力。

案例研究：从 OR1200 到 IBEX 的架构谱系

为了在真实的多仓库数据集上验证这套架构，我们用了三款开源处理器内核进行跨仓库谱系发现测试：OpenRISC 1200（OR1200，大约 2001 年）、Ibex（RISC-V，lowRISC）以及乱序执行内核 Marocchino。

测试的核心问题是：仅凭 OR1200 开发接口规范，图谱能否在不需要人工手动标注关系的情况下，自动浮现出它在现代 RISC-V 实现中的结构后裔？

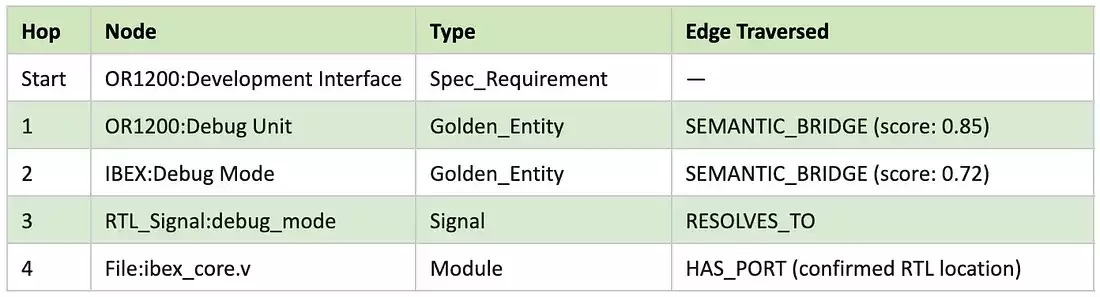

图 4 — 跨仓库桥接结果：OR1200 调试单元规范通过一个黄金实体，与 Ibex 的 debug_mode 信号建立起结构链接，置信度得分为 0.72。

确定性路径

图智能体在没有人工干预的情况下，自主遍历了以下路径：

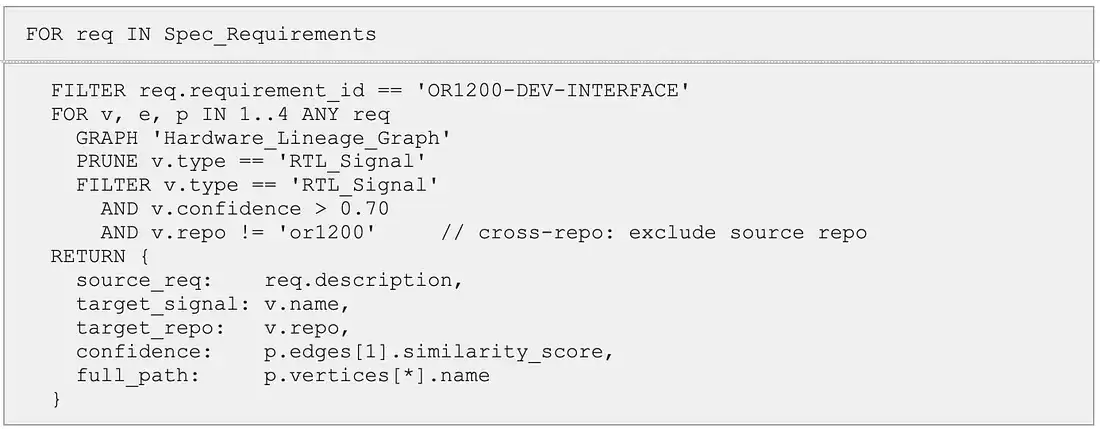

（生成该结果的 AQL 查询由上述查询 1 参数化而来）

置信度得分 0.72 意味着什么？

语义桥接边的得分范围是 0.0 到 1.0，这个得分是经过类型兼容性过滤后，两个黄金实体嵌入向量之间的余弦相似度。得分高于 0.85 被视为确认链接；得分在 0.70 到 0.85 之间，被标记为需要工程评审的候选链接；得分低于 0.70 的边虽然会被存储在图谱中，但默认不会送入大模型上下文。

0.72 的置信度恰如其分地把 OR1200 到 IBEX 的关系划入了“候选链接”等级——这条架构谱系是确凿无疑的（事后也得到资深工程师的确认），但两个实现之间长达四十年的时间跨度，也恰当地体现在了语义距离上。在此之前，只有同时深谙这两个项目、拥有机构记忆的资深架构师，才能掌握这一知识。

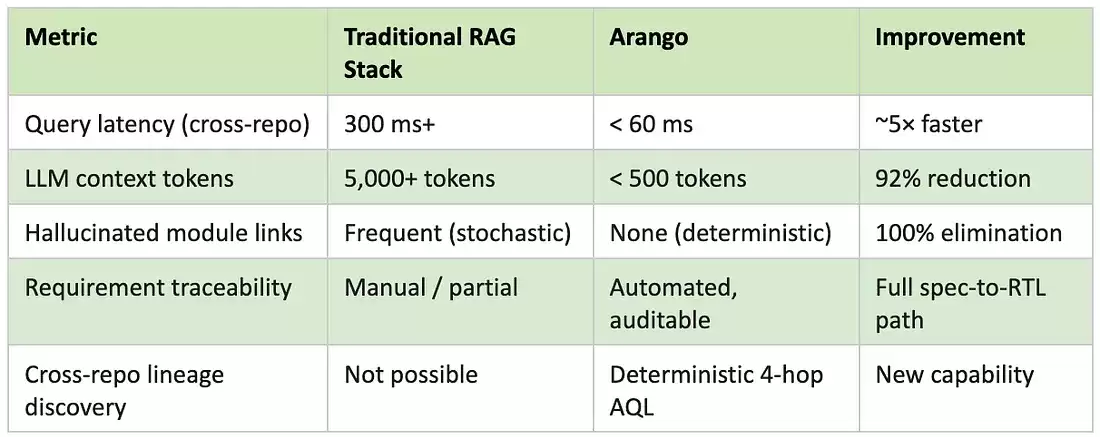

性能：混合搜索的优势

在标准的向量 RAG 流水线中，为了确保相关文档被囊括，大模型的上下文窗口不得不接收一大片候选文档“云”。因为缺乏结构化过滤器，系统倾向于过度检索，每次查询通常要高达 5000 token。

而 Arango 通过把图拓扑与向量搜索结合起来，把检索范围严格限定在查询锚点的精确拓扑邻域之内。只返回与匹配实体相距 N 跳以内的节点——图谱其余部分根本不需要评估。

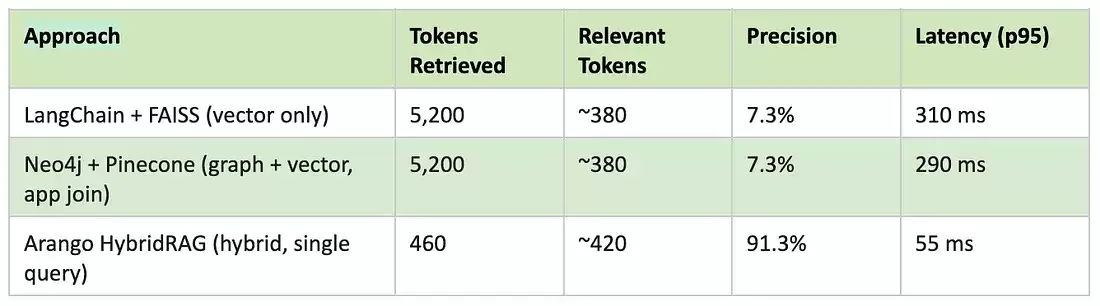

图 5 — 92% 的 token 缩减：标准 RAG 提供 5000 token 的宽泛上下文；Arango HybridRAG 则提供不足 500 token 的精准子图。

92% 的 token 缩减数据，来自对前述 ECC 查询进行的对比运行：

精确率 = （检索到的相关 token 数）/ （检索到的总 token 数）。延迟指从查询提交到 LLM 上下文交付的端到端耗时，不含 LLM 推理时间。

组织风险：巴士因子与 IP 合规

对企业和国防项目来说，知识图谱不仅仅是性能优化工具，更是一件风险管理利器。

硅片设计中的巴士因子难题

图谱可以自动浮现出硅片路线图中，哪些 IP 模块距离灾难性知识流失仅“一人离职”之遥——不需要手动进行依赖关系映射或架构评审。这就是巴士因子问题的可视化呈现。“巴士因子”是软件工程里的一个术语，指如果某人突然不可用，最少需要多少人才能让项目继续走下去。在硬件设计中，某个关键 IP 模块的巴士因子为 1，意味着只有一名工程师掌握着它的时钟域约束、接口契约或验证方法的全部工作知识。

通过 MODIFIED_BY 和 OWNS 边把 Git 提交映射到知识图谱，系统能够计算出图谱中每个节点的巴士因子。具体来说，我们会标记出满足以下条件的节点：

• 过去 12 个月内，接触过该节点源文件的唯一提交作者不足两人，并且
• 该节点的度中心性位于图谱前 5%（也就是说，它是很多其他模块依赖的结构性枢纽）。

最终输出的是一份硅片路线图中“单点故障”节点的优先级列表——完全自动浮现，不需要手动绘制依赖关系。

IP 复用与结构等价性

在把一款遗留验证测试平台复用到新设计之前，团队必须判断两款设计在结构上是否足够相似，能不能共享同一套测试平台。过去，这需要资深工程师手动比对接口规范。现在，图谱让结构比对成为可能：

• 在遗留 IP 和新 IP 子图上分别运行 Leiden 社区发现算法；
• 比对所得社区之间的边类型分布和端口连接模式；
• 如果图拓扑在可配置的阈值以上匹配（默认：社区内边类型重叠度达到 90%），那么这个验证测试平台就被标记为复用候选。

需要强调一点：90% 的拓扑匹配是测试平台复用的必要条件，但不是充分条件。时序约束、协议版本和功耗意图文件，仍然需要验证工程师去审核。图谱负责浮现候选方案，最终决断还需要人的判断来关闭。

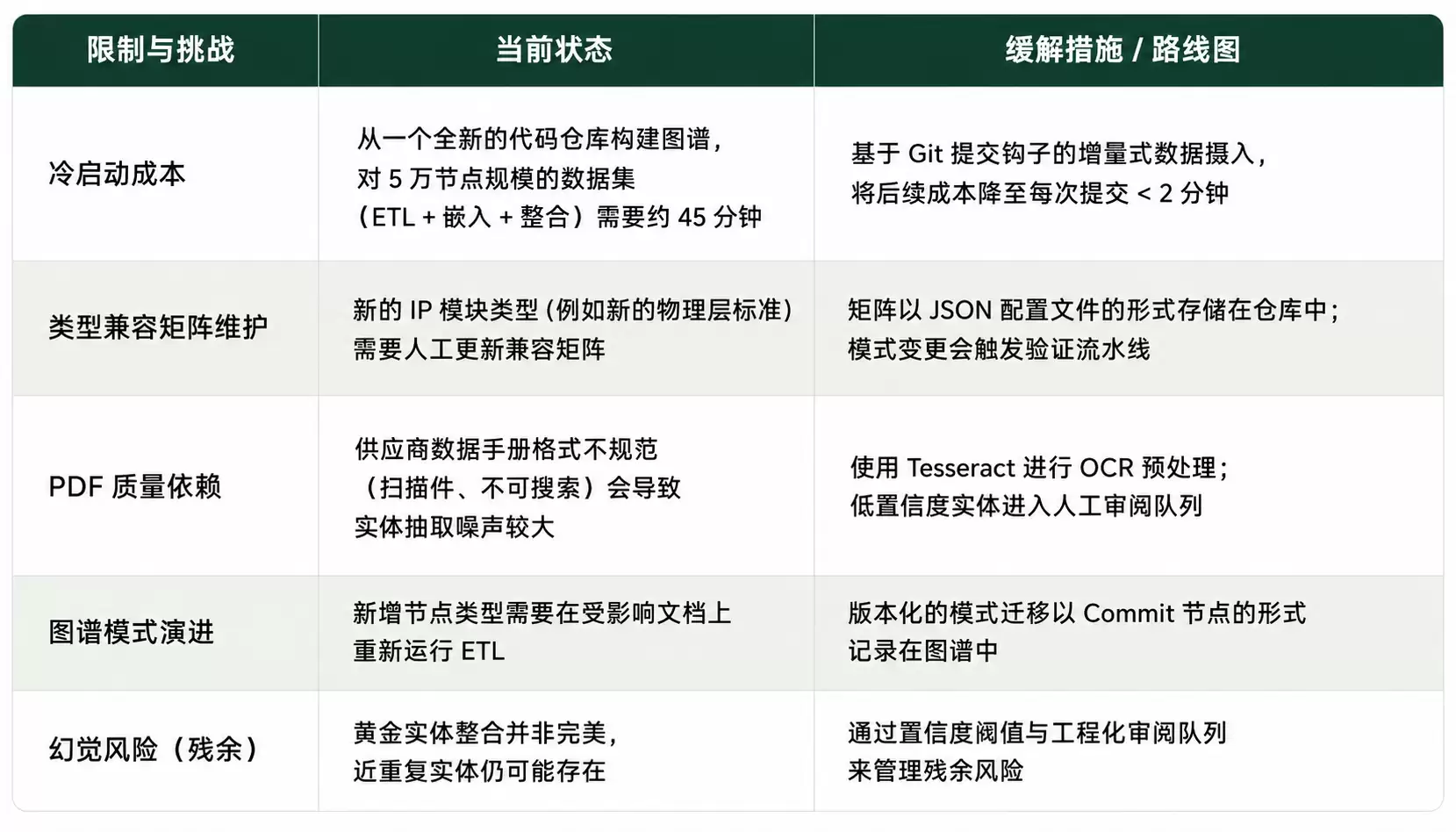

已知局限与权衡取舍

任何架构都难免有取舍。下面是对当前系统约束的如实评估。

ArangoDB 图可视化器的实际应用

除了通过编程方式使用 AQL 进行访问，Arango 内建的图可视化器还支持对 IC 图谱进行交互式探索。工程师可以按节点类型过滤、手动跟踪边，并查看任意节点或边的属性——完全不需要编写查询。

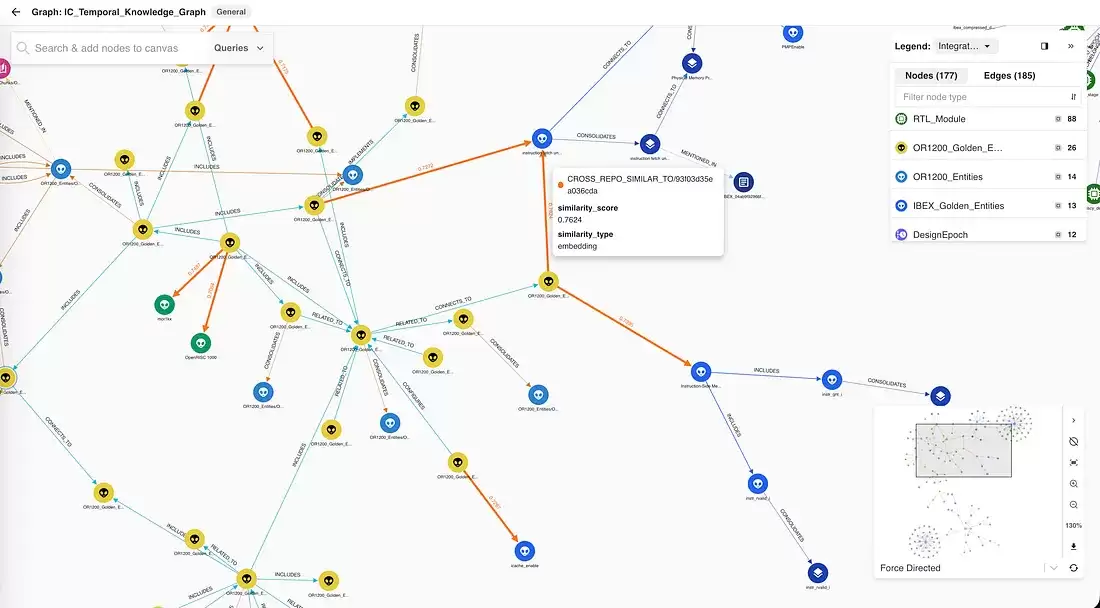

图 6 — Arango 的图可视化器，展示完整的 IC 硬件设计图谱。每个彩色块代表一个带类型标签的节点；边代表可通过 AQL 遍历的关系。

对于验证团队来说，这提供了一条人类可读的审计路径：从任意“规格需求”节点出发，审查者可以人工遍历图谱，确认某个特定的 RTL 模块是否正确地实现了该需求——而无需依赖 AI 的解读。

结论

硬件验证与设计复用的未来，并不是建立在随机的、彼此脱节的 AI 封装之上，而是建立在确定性的结构化数据之上，并且与语义搜索和时间历史原生融合。这个项目揭示了一个关键洞见：碎片化数据库带来的集成税，并非不可避免的经营成本，而是一种架构选择，并且完全可以被消除。

通过用 Arango 的统一多模型引擎取代“图数据库 + 向量数据库 + 应用层连接”的模式，硬件团队获得了以往不可兼得的三项能力：

• 确定性：从规格到硅片的每一条链路，都可追溯、可审计、可重现。
• 高性能：混合查询单次直通完成，在 18 万条边的规模下实现低于 60 毫秒的延迟。
• 组织级智能：巴士因子映射和结构化的 IP 对比，把以往依赖资深架构师判断的风险与复用机会，自动浮现出来。

这个知识图谱已经不再停留于研究原型阶段。本文所述的一切，今天就可以部署——用上文提到的开源硬件数据集，用你自己的 RTL 代码库，或者通过 Arango.ai 上的托管实例。

架构已经就绪。下一步，就是让它去跑你自己的数据。
