苹果iPhone相机防抖专利 机械校正保持画面水平

苹果近期获得的一项相机防抖专利，引起了广泛关注——它不再依赖传统的后期裁剪与旋转校正，而是通过物理方式直接驱动图像传感器“主动旋转”，从源头校正画面倾斜。想象一下，当你举起手机拍照时，手腕轻微转动，镜头随之晃动，但相机内部却悄然进行了另一场反向旋转，最终呈现出的依然是一条稳定水平线。

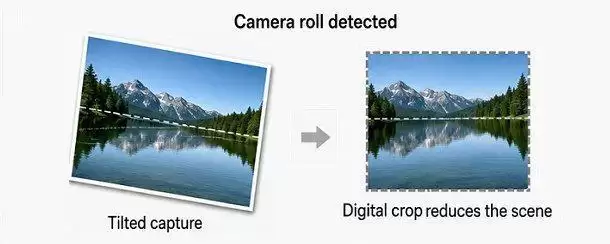

这项专利的核心，旨在解决“相机滚动”（Camera Roll）问题。简单来说，就是相机围绕自身光轴产生小幅旋转，导致画面中的地平线歪斜、垂直线条倾斜。这几乎是每个人手持拍摄时都会遇到的常见困扰——手部不经意的一抖，照片就带上了“歪斜感”。

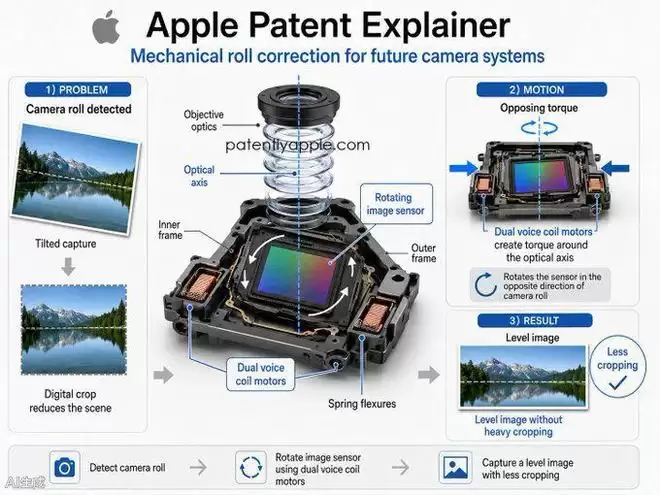

过去，大多数手机依赖软件算法或光学防抖镜头组来修正倾斜，但苹果的解决方案更加直接：让图像传感器本身在可旋转的框架上转动。专利描述的核心结构包括物镜、图像传感器、支撑基板、可旋转框架、执行器与控制器。当相机外壳朝某一方向转动时，控制器会立即驱动传感器框架朝相反方向旋转，恰好抵消滚动带来的倾斜。这类似于一种“反向跟随”机制，使图像传感器始终保持初始姿态。

驱动这一反向旋转的动力，来自光轴两侧各一个音圈电机。每个电机包含磁体和线圈，通电后产生洛伦兹力。两个电机输出大小相等、方向相反的力，由于分别位于光轴两侧，自然形成扭矩，带动传感器基板绕光轴旋转。这种对称设计不仅效率高，还能通过电流精确控制旋转角度。

在支撑结构上，苹果采用了光学防抖支架，分为内框与外框。内框固定传感器基板和图像传感器，外框固定在相机外壳上，内外框之间通过弹簧状的柔性连接件相连。该柔性件允许内框顺畅旋转，同时提供复位力，帮助控制器通过调节线圈电流，将传感器稳稳锁定在目标方向。

当然，专利距离量产还有一定距离，但方向已十分明确：与其在拍摄后费力纠正，不如在硬件层面提前干预。这种物理旋转传感器的思路，或许将成为未来iPhone相机的标配，让“手抖党”也能轻松拍出横平竖直的优质照片。
