马斯克批评IBM芯片命名误导呼吁原子数量定义制程节点

半导体工艺节点的命名方式，近年来早已演变成一场营销驱动的数字游戏。就在IBM刚宣布其所谓的“0.7纳米”制造技术后，埃隆·马斯克毫不客气地在社交平台上公开批评——他认为这种命名纯粹是误导，并建议改用“最小特征宽度里包含多少个原子”来定义，才能做到真正精准。

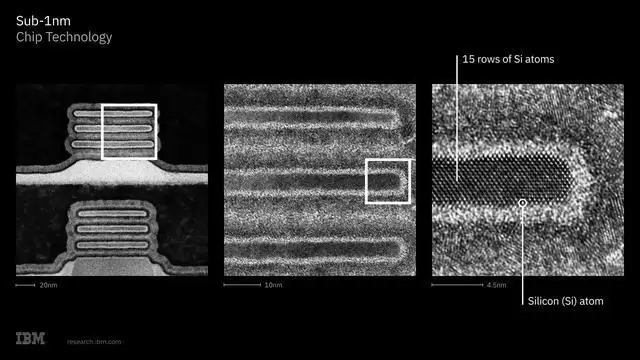

IBM近日展示了自家的0.7纳米工艺，代号为“Nanostack（纳米堆叠）”，自称这是目前全球最先进的逻辑芯片之一。耐人寻味的是，IBM自己在技术文档中也坦然承认：这个“7埃（0.7纳米）”已不再对应金属连线的实际宽度，它仅仅是新一代制程节点的一个代号而已。

具体来说，0.7纳米工艺是在现有纳米片技术基础上迭代升级而来，其核心思路是通过垂直堆叠晶体管（即所谓的“纳米堆叠”），大幅提升芯片的整体晶体管密度。在这一过程中，晶圆键合技术成为关键环节，它确保多层有源结构能够精确对准并牢固结合。IBM在博客中也直言不讳：如今整个产业早已不再用实际物理线宽来命名制程节点，“7埃”仅仅是一个工艺代号的标签，与芯片内部接触金属线的真实尺寸并无直接关联。

马斯克的质疑源于X平台上一位用户的评论。该用户指出，IBM所谓的“亚1纳米”芯片，实际上真正做到“低于1纳米”的印刷特征数量为零，因此这种命名方式“完全站不住脚且极具误导性”。马斯克转发时直接表示赞同，并补充道：“我们应该换成用最小特征尺寸里包含的原子数量来命名制程节点，那才是最准确的方式。”作为特斯拉和SpaceX的掌舵人，同时又在推动Terafab这类面向超大规模算力的制造项目，马斯克对高性能芯片工艺的关注自然引发了业内广泛讨论。

事实上，半导体制造工艺节点的命名早已偏离了最初“几纳米≈线宽”的直观含义，各厂商之间也从未形成统一标准。举个现成的例子：英特尔在2024年对其制程路线图进行了一轮大规模改名，原来的10纳米节点改称“Intel 7”，原7纳米则变为“Intel 4”，原因之一就是为了与台积电等竞争对手在市场宣传上对齐口径。随着台积电在先进代工领域市场份额不断扩大，AMD、英伟达乃至此前的苹果自研芯片都依赖其制造，制程命名无形中已演变为品牌博弈与市场营销话语权的重要一环。

在此背景下，IBM喊出的“0.7纳米”与其说是一个严格的物理尺寸，不如说是为Nanostack技术路线演进贴上的一个代际标签。不过，当马斯克这种兼具技术影响力与社交话语权的人物站出来质疑这一命名逻辑时，关于“制程节点到底该如何命名”的讨论自然会重新升温。支持方认为，采用原子数量这类更接近物理极限的指标来标注，能有效避免营销驱动的“数字游戏”；而谨慎方则指出，芯片工艺的复杂度远非单一尺度所能概括，如何在严谨性与易理解性之间找到平衡，正是整个行业需要长期面对的课题。
