iPhone 18 Pro主板曝光 A20 Pro芯片面积更大配高通5G基带

iPhone 18 Pro 与 iPhone 18 Pro Max 的主板实物图近期再度曝光。此次流出的并非以往画质略显模糊的谍照，而是细节丰富的高清近距离特写，让外界能够更清晰地洞察苹果下一代旗舰产品的内部布局，尤其是万众瞩目的首款 2nm 制程系统级芯片——A20 Pro 的封装方式及芯片面积变化。最新图片与早前传闻高度吻合，信息量颇为丰富。

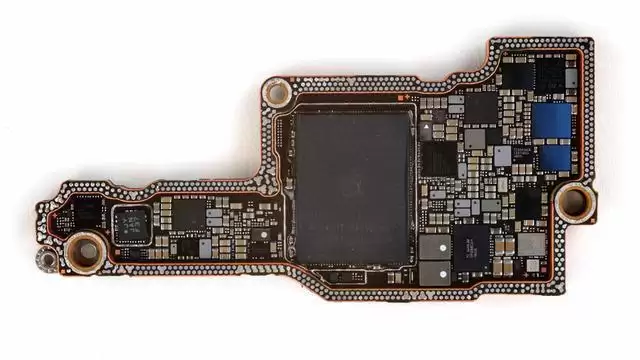

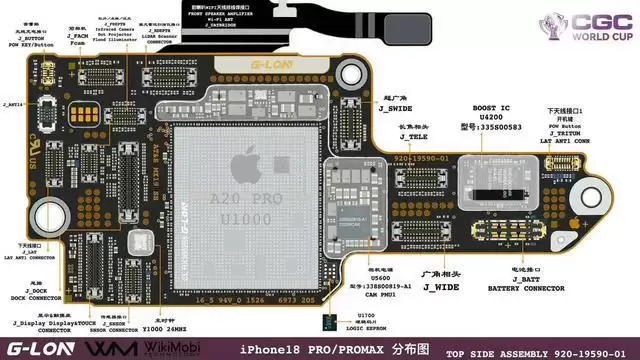

从主板整体布局来看，A20 Pro 的整体封装尺寸与上一代 A19 Pro 差异不大，但裸芯区域明显增大了整整一圈。业界分析认为，这一设计旨在容纳更大规模的神经网络引擎以及新增的各类电路模块。简而言之，算力提升需要硬件规模同步跟进。爆料信息指出，这款 A20 Pro 将搭载 96-bit 位宽的 LPDDR6 内存。相较于前代 64-bit 的设计，在同等频率下带宽将显著提升，这对本地 AI 运算的数据吞吐量无疑是实质性的利好，同时也有助于优化功耗控制。不过，从现有实物图上尚未找到直接标注 LPDDR6 的丝印信息，因此最终细节仍有待今年秋季发布会由苹果官方揭晓。

此次泄露的图片还确认了一项关键的封装革新：A20 Pro 采用了晶圆级多芯片模组（Wafer-Level Multi-Chip Module，简称 WMCM）封装。最直观的变化在于，内存芯片不再堆叠于 SoC 之上，而是移至一旁并排放置，旨在优化散热路径。热量从运算核心与内存模块向外扩散的效率得到提升，这对于长时间高负载场景下的温度控制与性能稳定性无疑大有裨益。考虑到苹果在采用新标准时向来较为审慎，此番直接在旗舰机型上同时引入 LPDDR6 与 WMCM 封装，显然是为强化 AI 运算能力与续航表现提前布局。

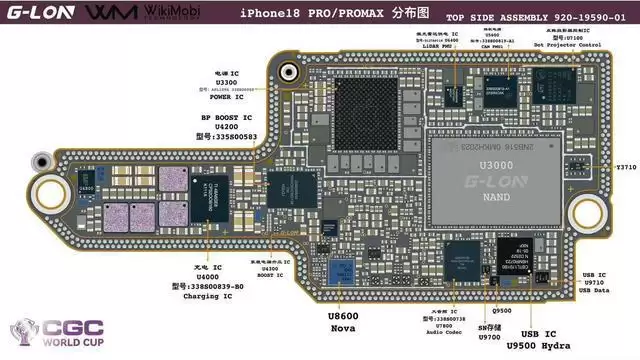

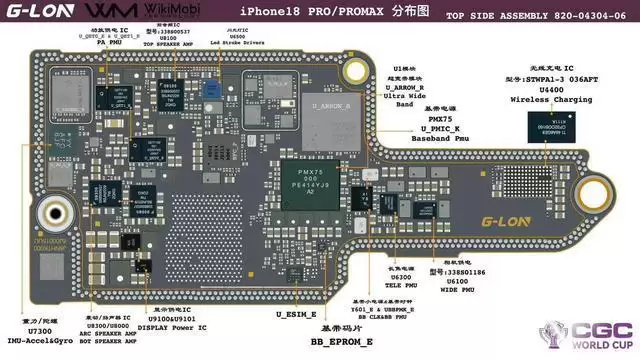

除了主芯片，这块逻辑板还印证了另一项传闻：关于基带方案的布局。图中可以清晰辨认出一颗电源管理芯片，其丝印标识为“PMX75”。业界普遍认为，这颗芯片对应的是高通最新一代 Snapdragon X80 5G 基带平台。从设计走向来看，这块主板面向的是美国市场机型，重点支持 mmWave 毫米波网络。此前 Tata 数据库泄露的信息就已暗示，苹果在 iPhone 18 Pro 系列上并未完全放弃高通，而是在不同区域采取差异化配置——自研 C2 基带与高通方案并行。由此看来，美版 iPhone 18 Pro 大概率将继续沿用高通的射频组合，以确保在本土运营商网络上的兼容性与性能表现。

实物图还披露了一些其他细节。逻辑板上出现了疑似苹果自研的电源管理或系统控制类芯片，用于协调 A20 Pro、内存及基带等核心部件的供电与负载调度。此类定制 IC 的加入，有助于在高性能与低功耗之间实现更精细的平衡，尤其在 AI 运算、5G 通信与高刷新率屏幕同时开启的复杂使用场景下。整体设计仍延续双层板结构，但关键芯片的布局与走线显然针对散热与射频表现进行了专门微调。

按照惯例，苹果预计将于今年 9 月召开秋季发布会，正式推出 iPhone 18 Pro 与 iPhone 18 Pro Max。结合现有产业链信息与泄露资料，外界普遍预期 A20 Pro 将成为苹果首款量产的 2nm 工艺 iPhone 芯片，在 AI 能力、内存带宽及网络连接方面带来跨代级的显著升级。与此同时，有关折叠屏 iPhone Fold 可能同台亮相的传闻也在持续升温。今年下半年的高端 iPhone 阵容，看点十足。
