RoMa v2稠密匹配实现低纹理物体亚像素坐标映射

在工业视觉领域，长久以来存在一个棘手难题：被测物体表面光滑、颜色单一，几乎找不到可辨识的纹理特征。例如冲压金属件、空白注塑壳、无图案织物、磨砂玻璃或裸PCB板。这些物体的共同点是，当它们放置在与其自身颜色或材质相近的背景上时，传统视觉算法几乎无法发挥作用。

任务本身其实相当朴素——将模板图上标定好的测量点，精确匹配到当前检测图上，误差控制在1个像素以内。本次我们选用RoMa v2（CVPR 2025 当下最先进的稠密匹配模型），在RTX 5060 Ti上完成了一次完整的实际测试，从环境搭建到方法落地，再到9组递增难度测试，最终给出亚像素级的坐标映射精度。这里以金属冲压件作为具体示例，但该方法对所有低纹理/同材质场景均适用。

0.015 最佳精度（px）

9/9 通过 1px 验收

0.47s 单帧推理

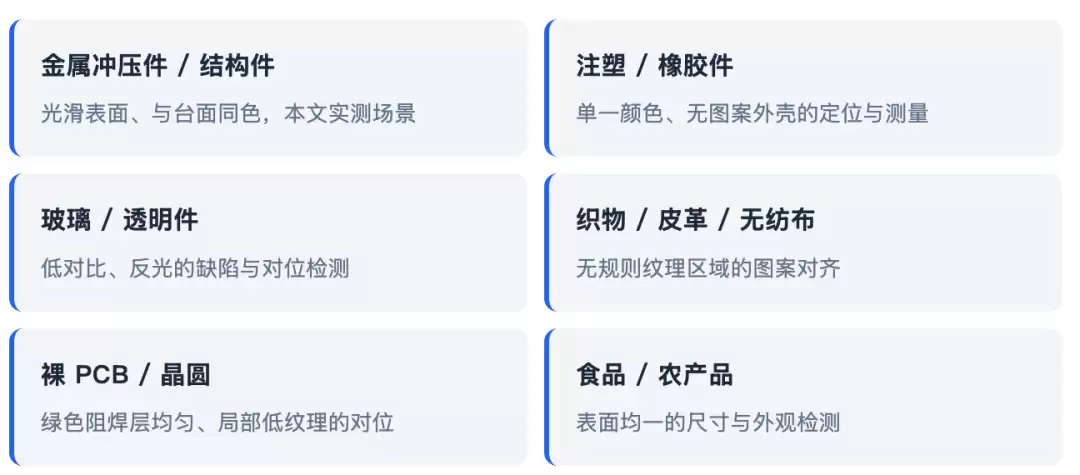

这个方案适用于哪些场景

共同特征非常明确：同一物体的两个状态（位移/旋转/缩放/光照变化/局部遮挡），需要建立稠密的对应关系。

一、为什么传统方法会失效

面对低纹理、同材质的物体，我们可以逐一盘点常规方案的表现：

关键差异在于：传统方法依赖“局部纹理”，而RoMa v2依赖“全局语义”。它的DINOv3编码器经过1.7亿张图自监督预训练，能够理解“这是物体的边界、那是背景的噪声”，即使两者像素值几乎相同。

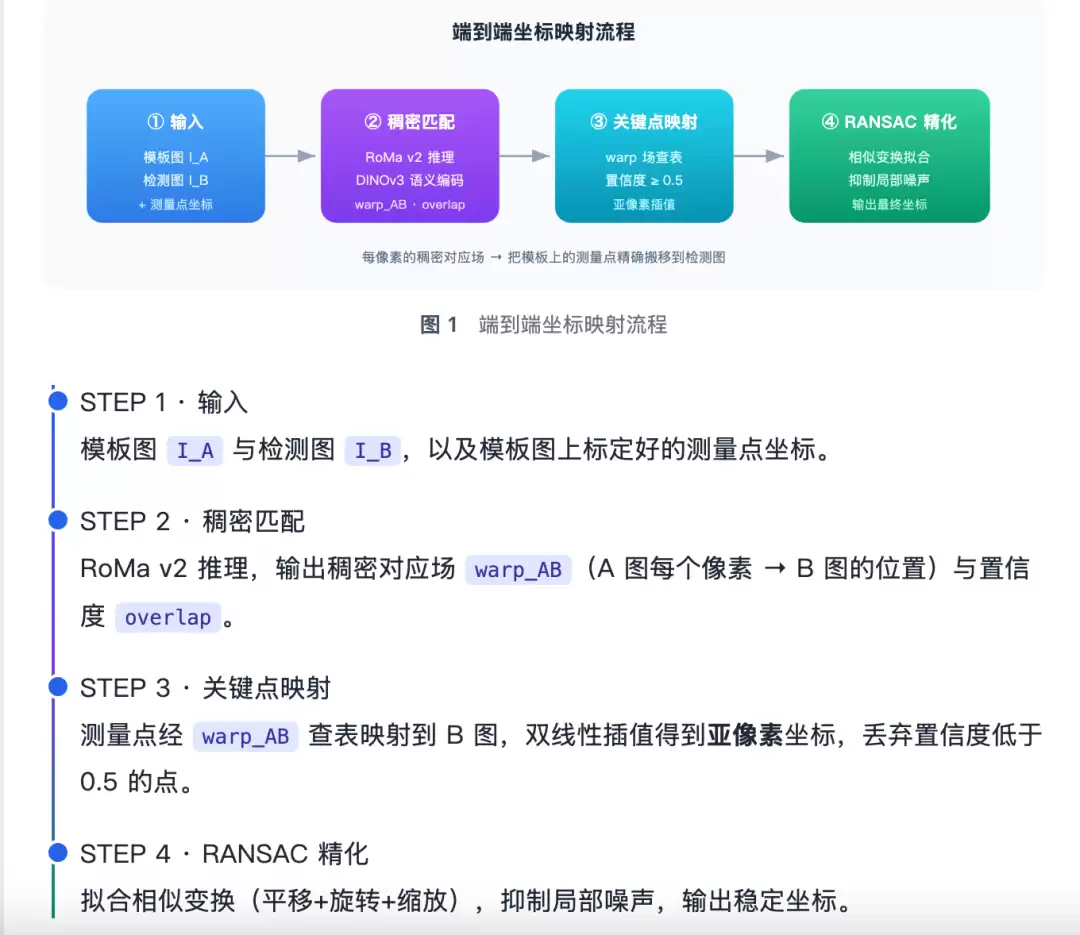

二、方法：四步完成坐标映射

核心代码其实只有几行（详见原文）

三、实测：9 组递增难度测试

为了不“只跑一张图就下结论”，我们专门搭建了一个测试集（test battery）：固定一张以金属冲压件为例的精细模板，派生出了9张检测图，覆盖平移、旋转、缩放、光照、遮挡、综合扰动，难度从“易”到“极”。每张图都带有数学严格一致的ground truth，可以计算真实的像素误差。

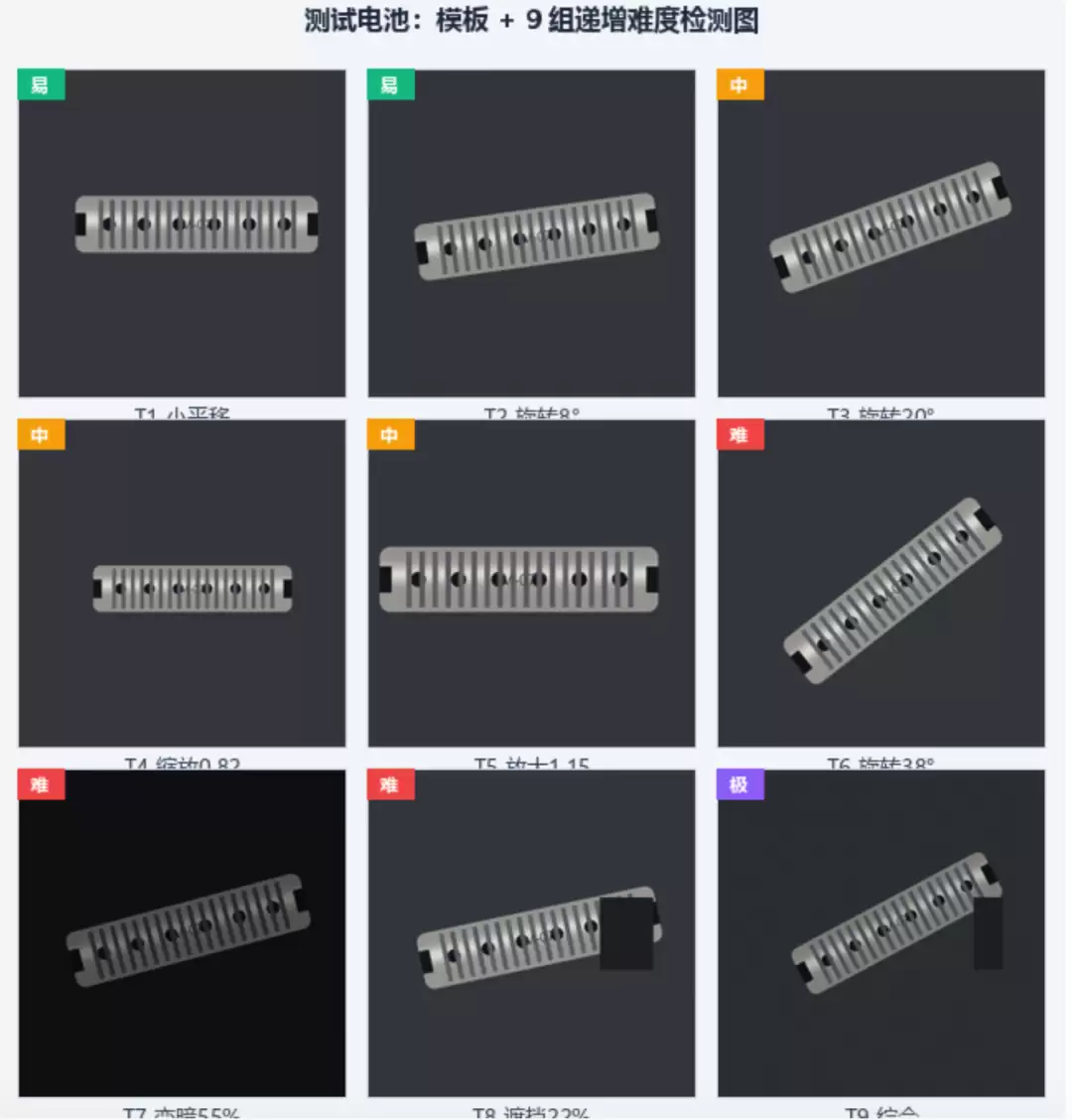

图2：测试集——模板 + 9组检测图，左上角色块标注难度（绿易 / 黄中 / 红难 / 紫极）。

精度结果

在precise档（1280×1280双向匹配）下，全部9组用例的定位误差如下：

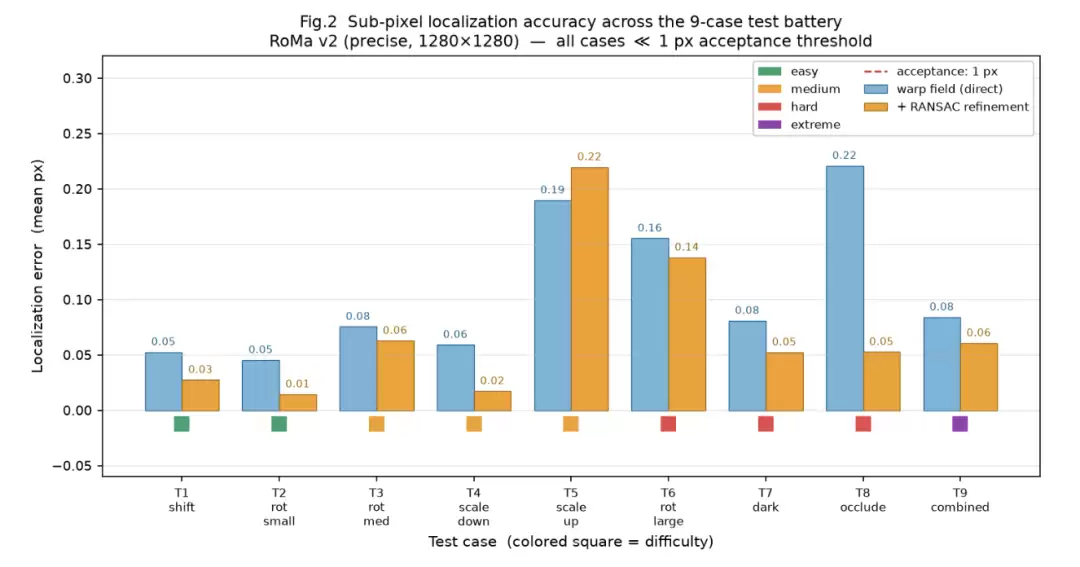

图3：9组用例的定位误差。蓝色=warp直接映射，橙色= RANSAC精化。红色虚线为1px验收线。

所有柱子都远远低于1px红线。最好的案例达到0.015 px，最难的综合扰动（旋转28° + 缩放 + 遮挡 + 变暗）也只有0.061 px。

RANSAC精化的价值：在遮挡案例（T8）上，直接warp误差0.221 px，经RANSAC精化后降到0.053 px——这正是第四步的意义：用全局几何一致性抹平局部匹配的抖动。

鲁棒性

我们还想看看模型在不同扰动下的“信心”。下图是9组用例的置信度热力图（越亮越自信）：

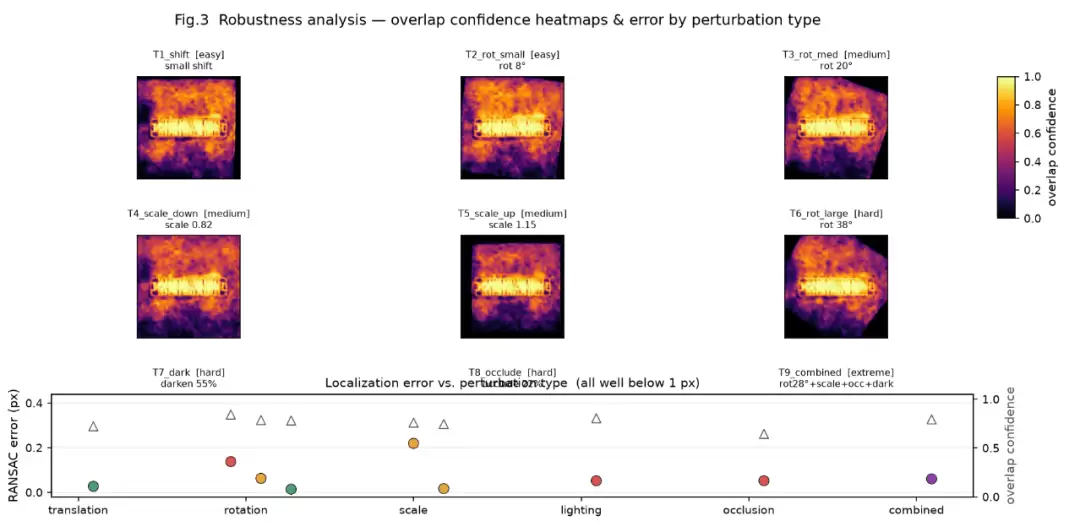

图4：上：9组用例的置信度热力图。下：按扰动类型分组的误差散点（均远低于1px线）。

可以看到：即使物体被遮挡或变暗，模型在可见区域仍然保持高置信度，这正是稠密匹配结合语义编码的优势——它不像关键点法那样“一处丢失全盘崩溃”。

四、一个反面案例

我们也用真实产线图试过——结果模型匹配失败。但排查后发现，根因不在模型，而在数据本身：两张被当作“模板↔检测”的图，经过置信度检验、warp变换检验、相位相关检验，确认其实是两个不同的部件（缺口数量、有无文字标记、曲率都不同）。RoMa的“失败”是诚实的——它如实报告了“这两张图无法建立对应”。

这恰恰揭示了一个额外价值：稠密匹配模型天然具备“质检”能力。当置信度整体偏低，本身便意味着“当前物体与模板不符”——可以顺带做成异物或错件检测。前提是：输入的模板图与检测图必须是同一物体的可匹配状态。

五、工程落地：那些方案没提到的坑

把论文demo跑通，和“产线能用”之间，差着一堆坑。本次实测我们踩平了4个：

坑一　RTX 5060 Ti 是 Blackwell 架构

它的算力代号 sm_120，稳定版PyTorch根本认不出这张卡。必须用nightly + cu128轮子。实测验证：torch.cuda.get_device_capability() 返回 (12, 0)，正确识别。

坑二　Windows 原生能跑（关键发现）

RoMa v2依赖的 fused-local-corr 算子只发布Linux wheel。但好消息是：源码里内置了纯PyTorch回退实现 native_torch_local_corr——Windows上装不上fused算子时自动启用，功能完全等价，只是稍慢。不需要WSL，不需要Linux。

坑三　构建后端的小问题

仓库默认用 uv_build 后端，在Windows editable安装会失败。换成标准setuptools即可。

坑四　性能档位的取舍

RoMa v2提供4档精度，按需取舍：

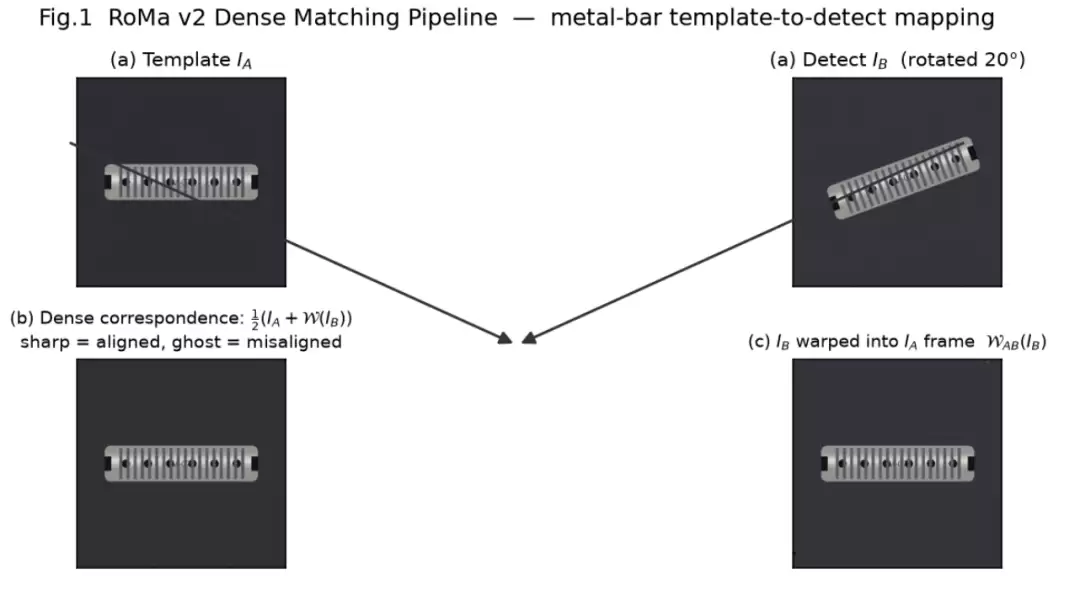

图5：稠密匹配可视化。左上：模板与检测；左下：两者经warp对齐后的融合图（物体锐利无重影 = 对齐成功）；右下：检测图经warp映射回模板坐标系。

六、ONNX 部署：从 Python 走向 Java 产线

Python + PyTorch适合研发验证，但产线服务化通常要求Java。我们把模型导出为ONNX，用Java加载推理，并在RTX 5060 Ti上跑通了CUDA GPU加速。

导出与验证

用 roma v2-onnx 工具链导出base档（640×640）ONNX，CPU对照PyTorch输出通过 atol=0.02 验证。ONNX的输入输出极干净：进两张 [B,3,640,640] 图，出 warp_AB + overlap_AB。

四方引擎精度对比

我们在同一9例测试集上跑了四个引擎——Python PyTorch、Java官方ORT、Java ByteDeco ONNX（CPU + CUDA）：

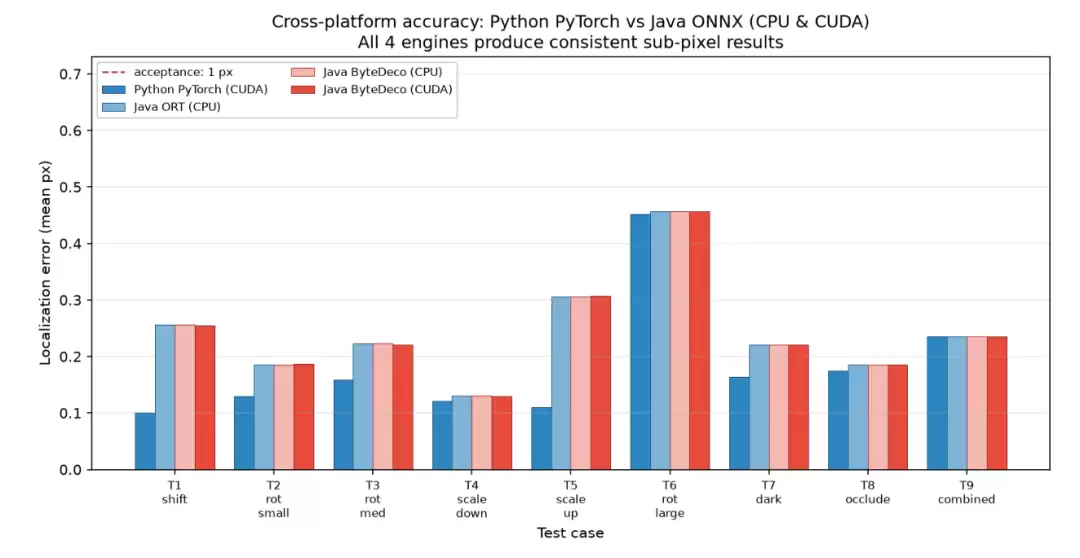

图6：四个引擎的定位精度对比。Python PyTorch (CUDA)、Java官方ORT (CPU)、Java ByteDeco (CPU)、Java ByteDeco (CUDA)。

结论：四个引擎全部通过1px验收。Java与Python的最大差异仅0.197 px——跨语言、跨引擎部署无损精度。Java ByteDeco的CPU与CUDA输出完全一致，证明GPU推理结果可靠。

速度对比：CUDA 加速 16 倍

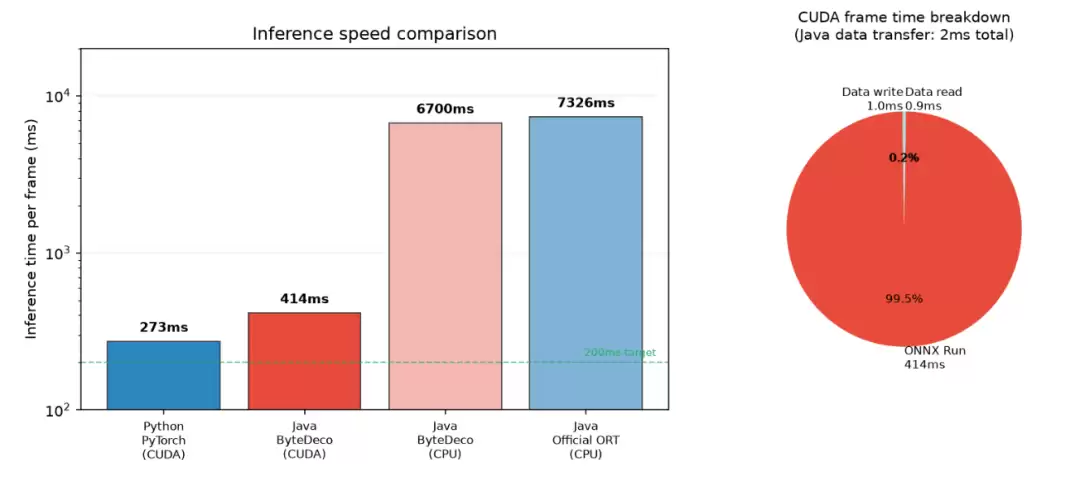

图7：左：四个引擎推理速度对比（对数轴）。右：Java CUDA单帧耗时拆解。

Java CUDA版稳定在414 ms/帧，比CPU（6700ms）快了16倍。计时拆解显示：Java层数据搬运仅2ms（write 1ms + read 1ms），414ms几乎全是ONNX Runtime推理本身。

414ms vs Python 273ms的差距来自哪里？不是Java慢，而是推理引擎差异。Python的273ms是PyTorch原生推理（含cuDNN层融合 + Triton动态kernel），而Java的414ms是ONNX Runtime（通用推理引擎，逐算子执行，有85个GPU-CPU Memcpy回退节点）。Java层已做到零浪费（2ms数据搬运），414ms是ONNX Runtime CUDA EP的当前性能水平。

ByteDeco GPU 方案的关键：自带 CUDA 运行时

RTX 5060 Ti是Blackwell架构（sm_120），官方 com.microsoft.onnxruntime 的Maven包不含sm_120 kernel。而ByteDeco的 onnxruntime-platform-gpu 自带了完整的CUDA 12.9 + cuDNN 9运行时（含sm_120编译的kernel），无需额外安装CUDA toolkit。启动时用 java.library.path 指向JavaCPP缓存目录里的native DLL，CUDA EP即可在sm_120上运行。这是目前Java生态中唯一开箱即用支持RTX 5060 Ti的ONNX方案。

七、结论与建议

一句话总结：RoMa v2在正确的输入上，能稳定输出亚像素级的坐标映射，完全达到甚至远超产线1px验收要求。而它的适用范围远不止金属件——只要是“同一物体的两个状态”，低纹理与同材质都不再是障碍。

落实到决策上：

适用：模板与检测是同一物体的两个状态（位移 / 旋转 / 缩放 / 光照变化 / 局部遮挡）。

增值：置信度场可顺带做错件/异物检测。

Java：ByteDeco onnxruntime-platform-gpu 自带CUDA 12.9 + sm_120 kernel，RTX 50系开箱即用，414ms/帧。

慎用：双目立体大视差、或两个本质不同的物体。

高性能：要压到200ms内，走TensorRT EP（需额外配置）或Python PyTorch原生（273ms）。

本次案例从Python研发验证到Java ONNX产线部署，全链路打通，精度无损。
