CAXA CAD电子图板:快速掌握插入图符功能
发布时间:2025-06-09 编辑:游乐网
绘图过程中经常需要添加标准件,caxa电子图板自带图库,里面包含大量标准件图示,要查看具体的操作步骤可以参考以下内容:
1、 点击工具栏上的图标,然后选择相关选项。

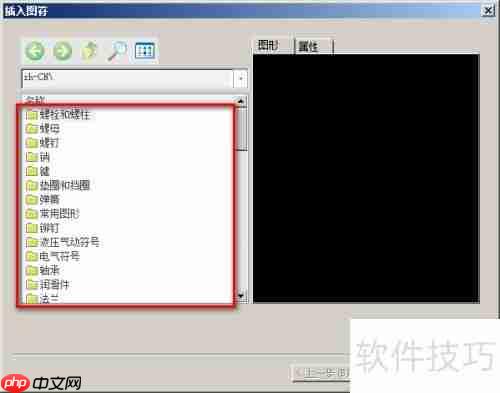

2、 弹出的窗口里,比如要插入M16规格的螺栓。

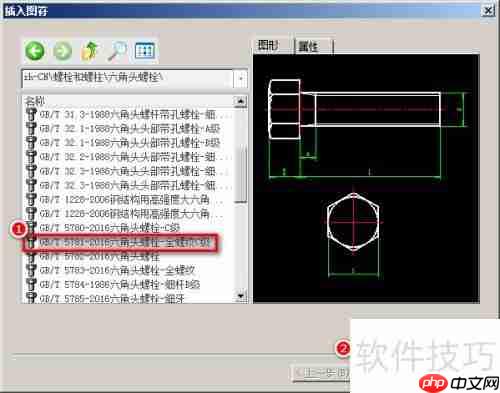

3、 在这个界面内,双击螺栓和螺柱选项,接着双击六角头螺栓。
4、 选取GB/T5781-2016规定的六角头螺栓标准,然后继续后续步骤。

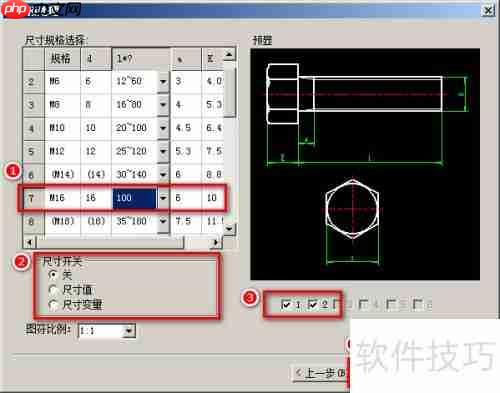

5、 根据需求挑选尺寸参数,这里设置为M16螺栓,长度设定为100mm,并且可以依据实际情况调整尺寸。
6、 尺寸开关决定是否在图上展示尺寸数值或变量,默认设为关闭。
7、 根据实际需要勾选所需视图,完成后点击确定按钮。

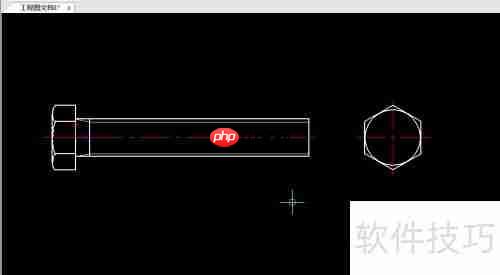

8、 完成后会在图纸中出现相应图形,通过选定图示中的定位点并右键确认来结束操作。
